Все зависит от того какой провод предполагается монтировать: одножильный или многожильный. В случае одножилки – НКИ не подойдет, поскольку он предназначен для монтажа только гибких многопроволочных жил. Наконечники ТМЛ могут использоваться как для гибких, так и для одножильных проводов. Хотя, если монтируется медный одножильный провод, нужно еще разобраться, нужен ли наконечник вообще!
Если провод гибкий, то ряд факторов свидетельствуют в пользу выбора наконечника кольцевого изолированного (НКИ):
— Наконечники НКИ сечением 2.5 мм² значительно дешевле наконечников ТМЛ по ГОСТ 7386-80
— Выбор вариантов крепежных отверстий под винт у наконечников НКИ шире, чем у ТМЛ: 4 против 2 позиций
— Помимо функции оконцевания провода, конструкция наконечников НКИ уже включает в себя изолирующую манжету, обеспечивающую непрерывный и безопасный изолирующий контур. В случае с ТМЛ, чтобы приблизиться к тому же результату – необходимо заранее продумать техническое решение и подготовить, например, термоусадочную трубку, которую затем необходимо будет усадить на хвостовик наконечника после опрессовки.
— Наконечники НКИ имеют более компактные размеры в сравнении с наконечниками ТМЛ
— Наконечники НКИ производства «КВТ» представлены в двух ассортиментных линейках: с нейлоновой и ПВХ манжетой. Поэтому, при требованиях к эксплуатации в более широком температурном диапазоне, можно остановить выбор на наконечниках с нейлоновой манжетой. Это все равно будет дешевле, чем покупать ТМЛ.
— Установленные наконечники НКИ предполагают возможность послемонтажной инспекции по цифровому отпечатку на манжете (в том случае, если использовался инструмент торговой марки «КВТ»). Таким образом, можно определить правильность размера матриц, использованных для опрессовки. В случае с наконечниками ТМЛ, определить правильно ли была подобрана матрица, после опрессовки будет уже невозможно.
— Цветовая маркировка типоразмеров и общая эстетика смонтированной разводки также на стороне изолированных наконечников НКИ.
— В пользу рассмотрения линейки изолированных наконечников взамен неизолированных свидетельствует и тот факт, что помимо закрытой кольцевой конструкции могут быть рассмотрены также вилочные наконечники с винтовой фиксацией (тип НВИ).
Самый простой и надежный способ добиться полностью герметичного соединения проводов - воспользоваться неизолированными гильзами под опрессовку и отрезками клеевой трубки ТТК с коэффициентом усадки 3:1 или 4:1. Именно таким способом подключаются водопогружные насосы и монтируются наиболее ответственные соединения, подверженные риску контакта с водой.
Краткое описание монтажа:
Зачистить изоляцию на проводах на величину равную ½ длины соединительной гильзы.
Отрезать кусок термоусаживаемой трубки с клеевым подслоем из расчета того, что заход усаженной трубки на изоляцию провода должен составлять не менее 2–3 см с каждой стороны. Следует также принимать во внимание возможную продольную усадку термоусаживаемой трубки.
Продеть отрезок трубки на один из концов провода и опрессовать гильзу на соединении проводов при помощи подходящего инструмента.
Надвинув клеевую трубку на место соединения - усадить ее при помощи температурного фена. Выступание расплавленного клеевого состава по краям трубки свидетельствует о герметичности соединения.
При необходимости 100% контроля полной герметизации поверх опрессованного соединения могут усаживаться 2 трубки с расплавляемым клеевым подслоем: основная и дополнительная, перекрывающая первую трубку.
Если сечение соединяемых многожильных проводов находится в диапазоне 0.5–6 мм² можно использовать соединительные изолированные гильзы в термоусаживаемом корпусе ГСИ-Т.
Кстати, если нужно добиться герметичного соединения проводов, состоящих из 2-х, 3-х, 4-х или 5-ти жил, то для соединения самих жил можно использовать обычные изолированные гильзы ГСИ в нейлоновом или ПВХ корпусе, а затем, поверх соединения усадить общую термоусаживаемую трубку с клеевым подслоем и коэффициентом 4:1.
Матрицы и инструмент для обжима виброустойчивых разъемов ВРПИ-М и ВРПИ-П те же самые, что и для обжима стандартных разъемов РПИ-М и РПИ-П без дополнительной медной манжеты.
Абсолютно верно. Помимо качества вибростойкости, которое дает дополнительная медная манжета, она существенно увеличивает прочность соединения. Дело в том, что контактная часть разъемов «папа-мама» изготовлена из тонкой листовой латуни, толщиной всего 0.4 мм. Поэтому при обжиме разъемов, в отличие от ситуации с наконечниками, которые выполнены из меди толщиной от 0.8 до 1 мм, контактное соединение жилы провода с разъемом получается недостаточно надежным и прочным. По этой причине, все латунные разъемы представленные в ассортименте ведущих европейских и американских компаний в обязательном порядке имеют дополнительную медную манжету.
Помимо всех плюсов, наличие манжеты обеспечивет дополнительную защиту в тех случаях, когда ориентация матриц относительно разъемов при обжиме была неверной.
Если ответвление необходимо смонтировать без разрезания самого провода, то есть смысл воспользоваться ответвителями прокалывающего типа ОВ или ОВ-Т. Дополнительная привлекательность нейлонового ответвителя ОВ-Т, заключается в том, что после монтажа не обязательно сразу подключать провод ответвления. Это можно сделать в любой момент, поскольку провод ответвления оконцовывается быстроразъемным коннектором РПИ-П(н). При монтаже ответвителей ОВ провод ответвления устанавливается и монтируется одновременно.
Если провод в месте предполагаемого ответвления может быть разрезан, то монтаж с помощью разъема РПИ-О «КВТ» является одним из вариантов.
Принципиальной разницы нет. Контактная часть та же самая: цельная, бесшовная медная трубка со стопорной перегородкой по центру. Различия только в материале корпуса: нейлон или ПВХ. В сравнении с ПВХ нейлон является более термоустойчивым материалом и, поскольку корпус нейлоновых гильз полупрозрачный, – есть возможность визуального контроля за глубиной захода жилы. Это позволяет делать меньше ошибок при определении длины снятия изоляции. В остальном – дело вкуса.
Флажковые разъемы предназначены для тех конструкций и устройств, которые уже имеют встроенные выходы типа "папа" шириной 6.3 мм. полностью изолированный корпус флажковых разъемов при подключении к плоским ножевым клеммам "папа" полностью закрывает и изолирует контактные соединения. Флажковые разъемы хороши там, где требуется структурированная организованная подводка проводов к клеммному блоку, и в тех местах, где свободное пространство ограничено.
Теоретически это было бы возможно, если бы не изолирующая концевая манжета. Например, к НКИ с желтой манжетой можно было бы подключить одновременно 2 провода по 1.5 мм² или 2 провода по 2.5 мм². Однако, размер изолирующей манжеты ставит «крест» на таких фантазиях. Тем не менее, пытливый ум всегда найдет решение. Например, два кольцевых наконечника могут быть «спарены» зеркально друг к другу на самом крепежном винте :)
Главной особенностью неизолированных разъёмов РП-М и РП-П является то, что обжим провода при монтаже происходит сразу в 2 местах: на зачищенной жиле и вокруг изоляции провода. В результате получается очень качественное, прочное и абсолютно виброустойчивое соединение с проводом. Это позволяет использовать данный тип наконечников везде, где требуется:
— повышенная надёжность соединения
— вибростойкость (например, в подвижном составе, вблизи моторных блоков и т.п.)
— термостойкость (например, под капотом автомобиля, в нагревательных приборах)
Нюансов хватает в любом маломальском деле! Смотри основные моменты в рекомендациях по монтажу изолированных наконечников.

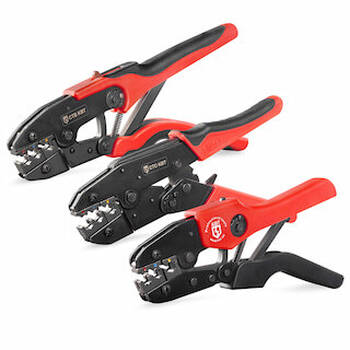

Скорее всего, речь идет об инструменте для опрессовки изолированных наконечников, оснащенным матрицами тип 01 «КВТ». Эта матрица имеет 3 опрессовочных гнезда, промаркированных точками красного, синего и желтого цветов. На внутренней поверхности каждого гнезда пробит индивидуальный цифровой код, оставляющий отпечаток на пластмассовой манжете после опрессовки. Цифры являются условными обозначениями диапазонов сечений изолированных наконечников с красной, синей и желтой манжетой:
«1» — диапазон 0.5-1.5 мм² - для наконечников, разъемов и гильз с красной манжетой
«2» — диапазон 1.5-2.5 мм² - для наконечников, разъемов и гильз с синей манжетой
«6» — диапазон 4.0-6.0 мм² - для наконечников, разъемов и гильз с желтой манжетой
Нетрудно догадаться, что цифры представляют собой округленный до целого максимум каждого диапазона. Идея дополнительной идентификации правильной опрессовки реализована в инструменте торговой марки «КВТ», например, в таких моделях, как СТВ-01,СТК-01. Наличие цифрового кода на матрице облегчает инспекцию после монтажа. Например, если Вы видите на смонтированной разводке в электрическом щитке, что наконечники с красной манжетой имеют отпечатанную цифру «2» на манжете - можно смело предъявлять претензии подрядчику.
Оба наконечника могут быть использованы на гибкий медный провод сечением 1.5 мм².
Диапазон покрытия наконечников, разъемов и гильз с красной манжетой: 0.5-1.5 мм².
Диапазон покрытия наконечников, разъемов и гильз с синей манжетой: 1.5-2.5 мм².
Само собой разумеется, что после выбора наконечников с той или иной манжетой, при их опрессовке, необходимо использовать соответствующее гнездо матрицы с цветовой маркировкой: красные – с красной, синие – с синей. Наконечники с красной манжетой дешевле наконечников с синей. Заведение многопроволочной жилы в наконечники с красной манжетой требует определенной аккуратности и предварительного легкого подкручивания жилы для заведения ее в наконечник. В наконечники с синей манжетой жила заходит свободно. Окончательный выбор за всегда Вами.
Действительно, изолированные разъемы в нейлоновом корпусе РПИ-М(н) и РПИ-П(н) значительно «массивнее» и крупнее, чем стандартные разъемы в ПВХ изоляции. Эти разъемы также требуют существенно больших усилий при опрессовке, поскольку толщина латунного листа, из которого они изготавливаются в 2 раза больше по сравнению со стандартными разъемами! Тем не менее, нейлоновые разъемы красного и синего цвета без особых трудностей опрессуются любым инструментом, однако с разъемами желтого цвета возникают проблемы. В инструмент СТК желтые разъемы просто не заходят – это факт. Не хватает угла раскрытия для матриц. Рекомендуем использовать пресс-клещи СТВ-01. Угол раскрытия матриц у них достаточный, да и мощь этого инструмента не будет лишней при обжатии нейлоновых разъемов. Вообще, рекомендуем присмотреться к СТВ. У этого инструмента много внушительных достоинств.
Оба типа контактных устройств представляют собой ответвители прокалывающего типа, то есть не требуют ни разрезания самого провода, ни снятия с него изоляции. Т-образные ответвители ОВ-Т обладают рядом выигрышных особенностей в сравнении с традиционными ответвителями ОВ:
Разъемы ОВ-Т более миниатюрны и компактны, чем ответвители ОВ.
При помощи ответвителей ОВ-Т нет необходимости подключать провод ответвления сразу. Соединение «основной провод» — «провод ответвления» является быстро монтируемым и демонтируемым при помощи специального разъема РПИ-П(н) на проводе ответвления.
За счет меньших размеров и меньшей материалоемкости конструкции разъемы ОВ-Т дешевле.
Наконечники с нейлоновой изоляцией позволяют использовать их в более широком температурном диапазоне. Если соединение подвержено нагреву, или наоборот, низким температурам — то в этих случаях использование наконечников с нейлоновой изоляцией обязательно. А разница в цене обусловлена не только изоляцией из разных материалов. Приобретая наконечники с нейлоновой манжетой, вы получаете еще два немаловажных бонуса:
Шов на трубчатой части наконечника запаян, так что их ориентация в матрицах при опрессовке не имеет значения (в отличие от наконечников с ПВХ-манжетой), и вдобавок соединение получается механически более прочным.
Внутренняя часть манжеты сделана таким образом, что бы облегчить заведение провода в наконечник. Данная конструкция изрядно экономит время и нервы при монтаже.
Наконечники с нейлоновой изоляцией позволяют использовать их в более широком температурном диапазоне. Если соединение подвержено нагреву, или наоборот, низким температурам — то в этих случаях использование наконечников с нейлоновой изоляцией обязательно. А разница в цене обусловлена не только изоляцией из разных материалов. Приобретая наконечники с нейлоновой манжетой, вы получаете еще два немаловажных бонуса:
Шов на трубчатой части наконечника запаян, так что их ориентация в матрицах при опрессовке не имеет значения (в отличие от наконечников с ПВХ-манжетой), и вдобавок соединение получается механически более прочным.
Внутренняя часть манжеты сделана таким образом, что бы облегчить заведение провода в наконечник. Данная конструкция изрядно экономит время и нервы при монтаже.
Новое — хорошо забытое старое. В ассортименте «КВТ» всегда были плоские неизолированные разъемы РП-М и РП-П с двухконтурным обжимом по изоляции. Данные разъемы обладают великолепной виброустойчивостью. Из реально нового - изолированные разъемы ВРПИ-М и ВРПИ-П с дополнительной медной трубкой, расположенной между хвостовиком наконечника и изолирующей манжетой. Благодаря дополнительному третьему конструктивному элементу, обычные изолированные разъемы приобрели новое свойство – виброустойчивость. При обжатии такого наконечника, медная трубка опрессовывается по изоляции провода, что придает соединению вибростойкость и повышенную прочность на разрыв. Такие наконечники используются в самолето- и вагоностроении, а так же в любых конструкциях, подвергающимся вибрационным нагрузкам.
Все без исключения изолированные наконечники предназначены для опрессовки только на многопроволочных проводах. При опрессовке пресс-клещами хвостовик наконечника сплющивается, принимая форму растекшейся капли и прижимает многопроволочную жилу. Если пытаться опрессовывать наконечник на моножиле, то усилия инструмента не хватит для ее деформации, и наконечник не будет держаться.
Не совсем понятно, что пошло не так. При монтаже ОВ особых хитростей и премудростей нет. Вы вставляете основной провод в проходной паз, а провод ответвления - в паз с пластмассовой заглушкой. Изоляцию с проводов не снимаете. Размер провода должен соответствовать диапазону (цвету) выбранного ответвителя. Далее, берете пассатижи и задавливаете контактную пластину внутрь до упора. После этого защелкиваете крышку. Отвод готов!
Оба типа наконечников – луженые. В обоих случаях применяется электролитический метод лужения. Матовая поверхность наконечников производства «КВТ» получается за счет добавления висмута в состав используемого для лужения олова. Олово-висмутовое покрытие приобретает большую стойкость к коррозии, к истиранию, и к экстремальным отрицательным температурам. Хорошо известная болезнь олова «оловянная чума» не страшна для наконечников «КВТ».
В дословном переводе это означает «легкий ввод». Чего и куда? Жилы провода в изолированный наконечник. Дело в том, что любой, кто пользовался такими наконечниками, знает, что иной раз достаточно сложно вставить многопроволочную жилу в наконечник из-за того, что край хвостовика наконечника внутри манжеты образует ступеньку, за которую цепляются проволочки жилы. Перед тем, как установить наконечник, жилу необходимо немного подкрутить, и следить, чтобы при установке ни одна проволочка не загнулась обратно. В противном случае, если одна или несколько проволочек не попадут в контактную зону, уменьшив номинальное сечение, такое соединение будет «слабым звеном». Проблема станет очевидной при высоких токовых нагрузках, когда контактное соединение начнет нагреваться. В наконечниках, сделанных по технологии «easy entry» манжета внутри имеет плавную воронкообразную форму. Поэтому при заведении провода в такой наконечник жила не встречает никакого препятствия. При использовании этих наконечников увеличивается скорость монтажа, и значительно уменьшается вероятность операторских ошибок. В цивилизованном электромонтаже обязательная опция «easy entry» стала неким стандартом и правилом «хорошего тона» для всех наконечников, предназначенных для монтажа многопроволочных гибких жил. В ассортиментной линейке «КВТ» конструкция «easy entry» присутствует в нейлоновых наконечниках и разъемах, а также изолированных и неизолированных втулочных наконечниках.
WS-04 – великолепный и достойный инструмент для снятия изоляции. Однако следует с осторожностью относиться ко всем дополнительным опциям (типа 6 в 1), кроме тех, которые относятся к основному функционалу инструмента. В лучшем случае, хороший стриппер должен грамотно снимать изоляцию и резать провод. Все остальные «прибабахи» для любителей покупок в стиле «Магазина на диване». Когда Вам предлагают набор ножей состоящий из десяти предметов за тысячу рублей, плюс дают такой же набор в подарок, а если Вы купите прямо сейчас, то к нему еще идет универсальный чудо-нож, нормального человека все это должно остановить. Для опрессовки изолированных и любых других наконечников, следует использовать только узконаправленный специализированный инструмент.
