тип:КСМ
(ТУ 3449-068-97284872-2015)

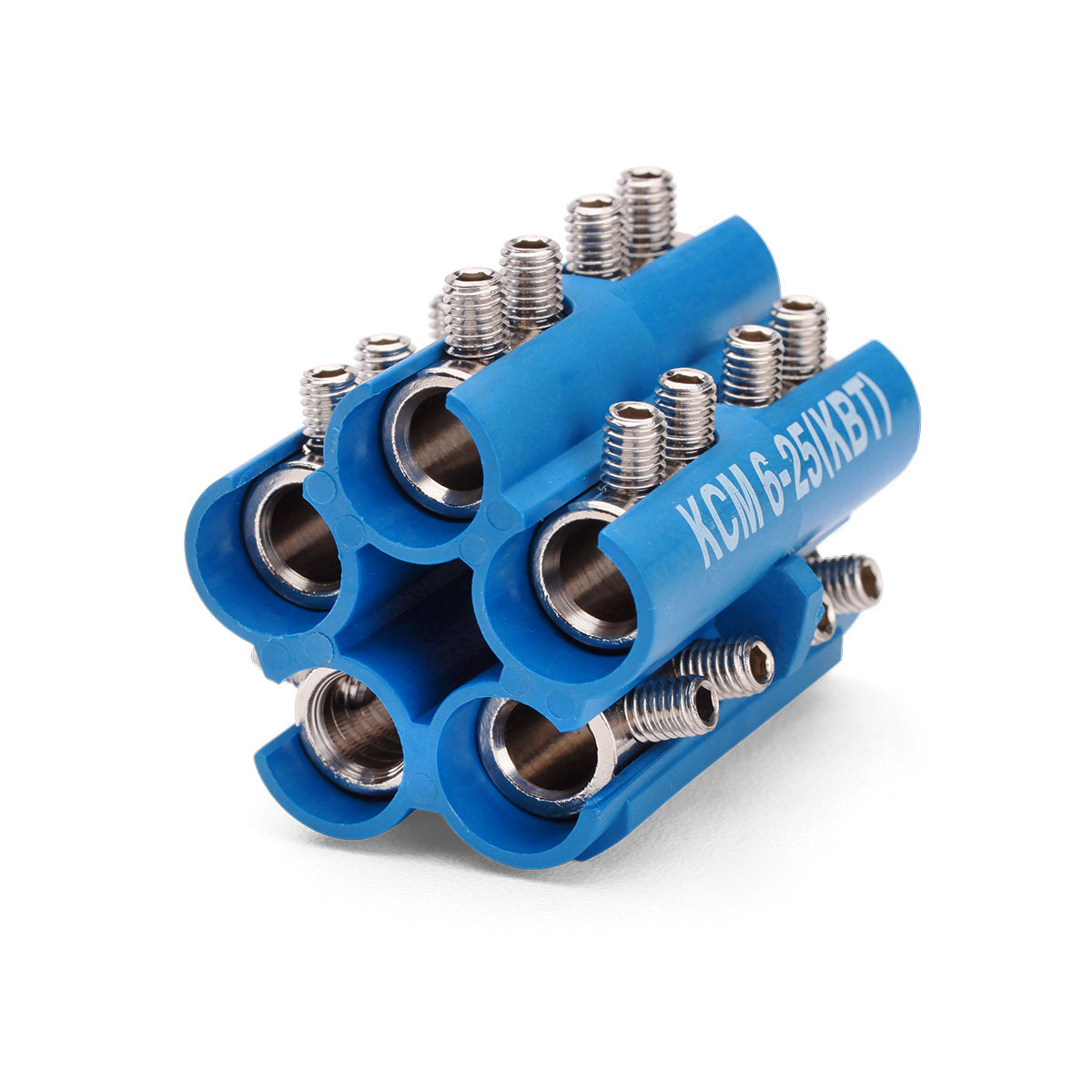

- Предназначены для соединения многожильных кабелей и проводов методом винтовой фиксации.
- Могут быть использованы в комплектации заливных или термоусаживаемых соединительных муфт для кабелей с пластмассовой и резиновой изоляцией на напряжение до 1 кВ
- В комплекте:
- полимерный корпус
- 5 винтовых соединителей
- имбусовый ключ
- Блоки соединителей предполагают монтаж как медных, так и алюминиевых кабелей с цельнотянутыми или многопроволочными жилами
- Рабочее напряжение: до 1 кВ
- Материал корпуса: ПБТ, не поддерживает горение
- Материал соединителей: латунь марки ЛС58-2
- Покрытие соединителей: электролитическое лужение
- Материал винтов: сталь
- Все винты имеют профиль внутреннего шестигранника
- Блоки являются мультиразмерными и перекрывают широкий диапазон сечений
- Не требуют специального инструмента для монтажа
- Товарные позиции
- Размерные характеристики (мм)
- Технические характеристики
- Документация на продукцию

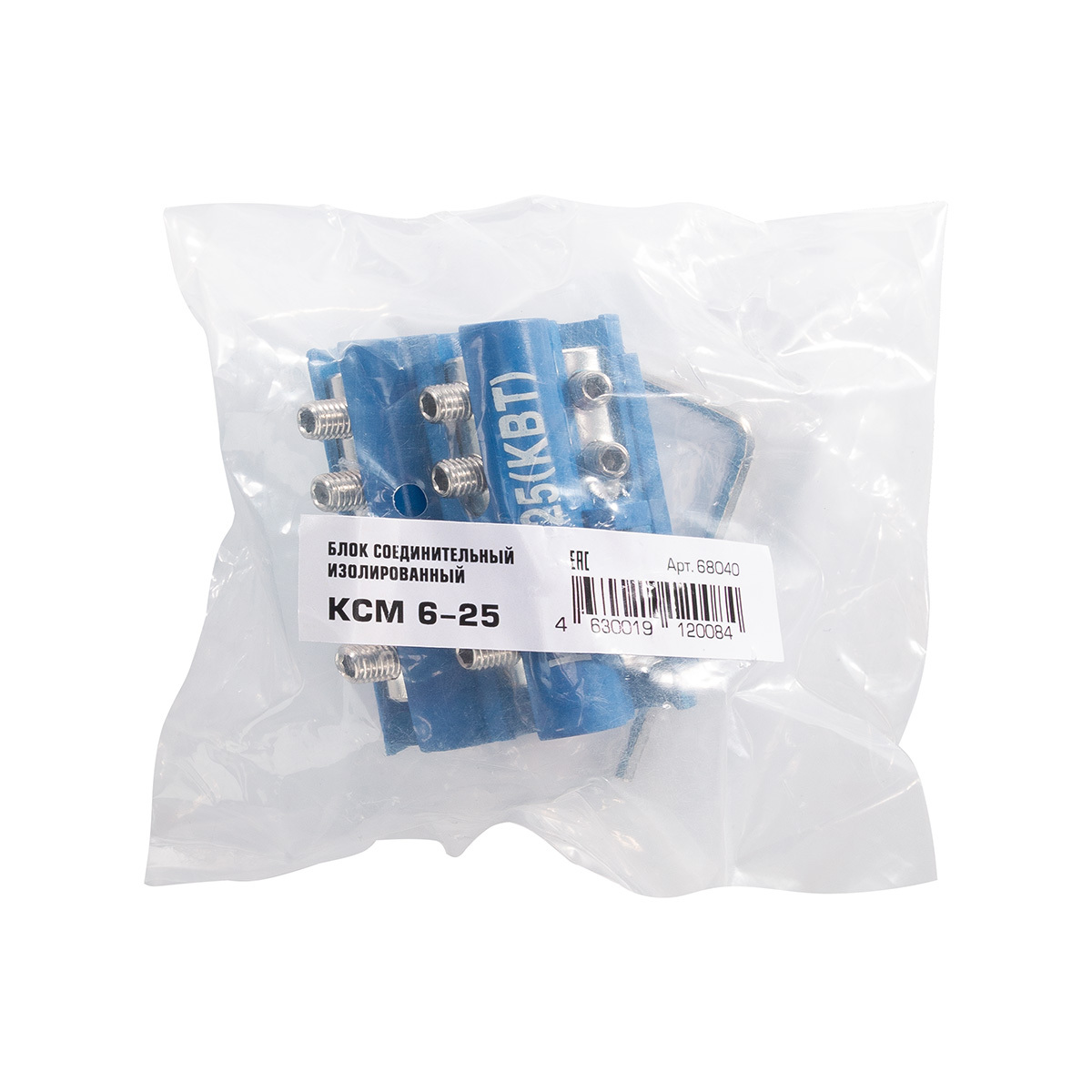

| товарные позиции | Тип упаковки | Кол-во ед. в упаковке | ед. | арт. | кратность/ мин. норма отпуска | цена кр опт | цена опт | цена |
|---|---|---|---|---|---|---|---|---|
| КСМ-(1.5-6) | п/э пакет | 1 | шт | 68039 | 1 | 192.85 | 221.78 | 266.14 |
| КСМ-(6-25) | п/э пакет | 1 | шт | 68040 | 1 | 415.88 | 478.26 | 573.91 |
всего позиций: 2
| товарные позиции | L | B | H | D |
|---|---|---|---|---|
| КСМ-(1.5-6) | 30 | 31.5 | 30 | 31.5 |
| КСМ-(6-25) | 50 | 45 | 42 | 43.5 |
| товарные позиции | Тип коннектора | Рабочее напряжение, до (кВ) | Материал жилы | Сечение жилы, мм² | Материал контактной части | Длина контактной части, мм | Наличие изоляции | Технология монтажа |
|---|---|---|---|---|---|---|---|---|
| КСМ-(1.5-6) | гильза соединительная |
1 |
медь алюминий |
1.5 2.5 4 6 |
латунь |
30 | да | винтовой зажим |
| КСМ-(6-25) | гильза соединительная |
1 |
медь алюминий |
6 10 16 25 |
латунь |
50 | да | винтовой зажим |
