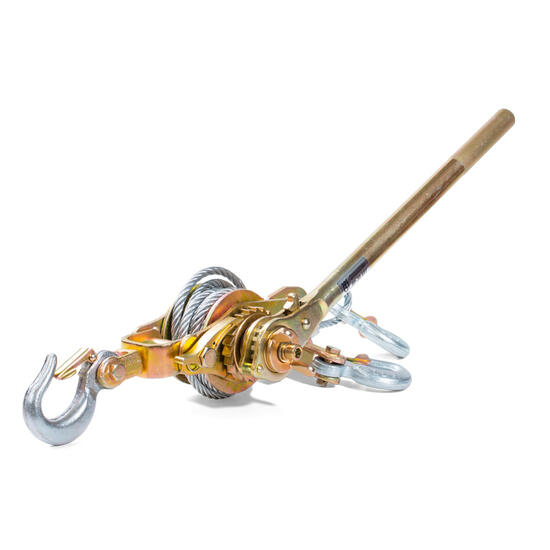

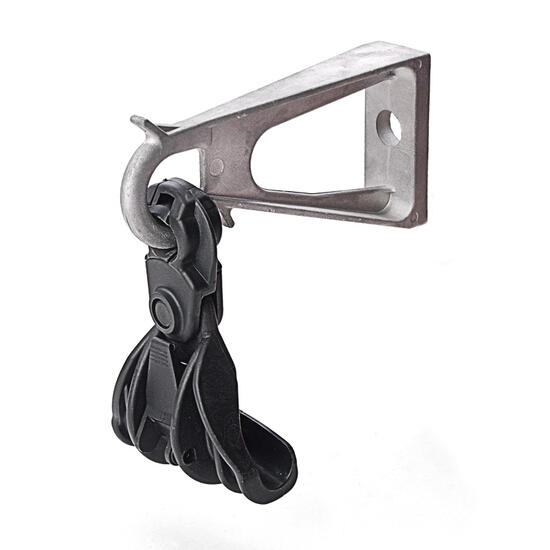

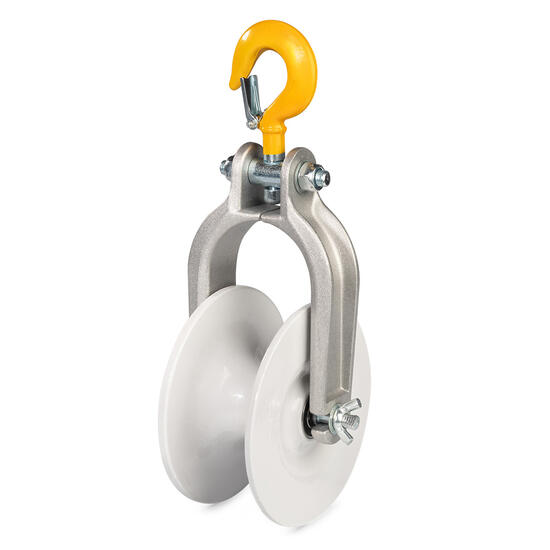

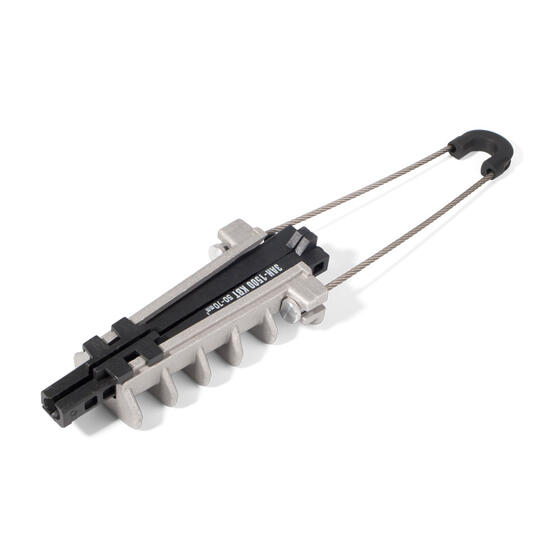

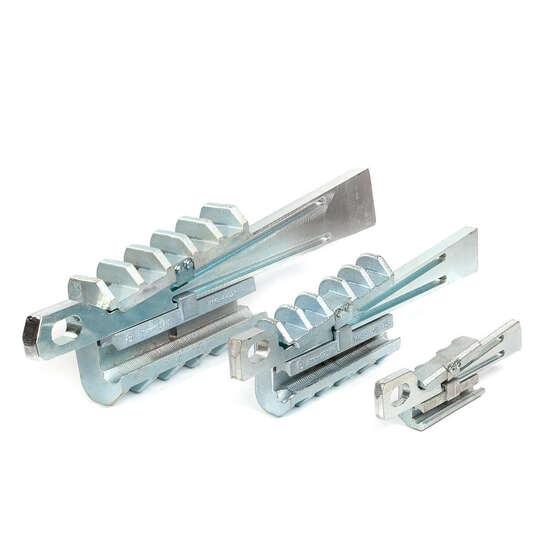

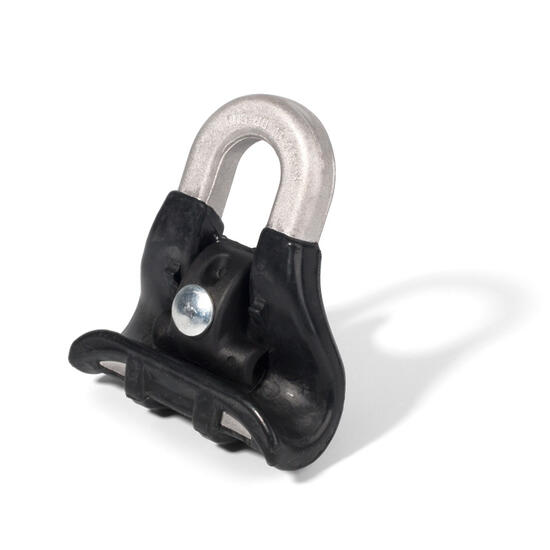

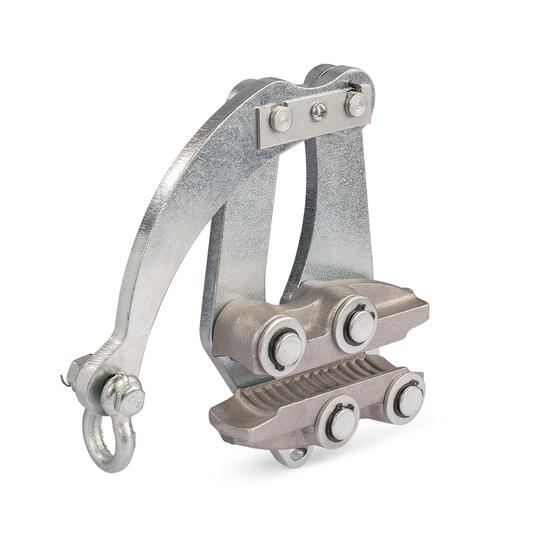

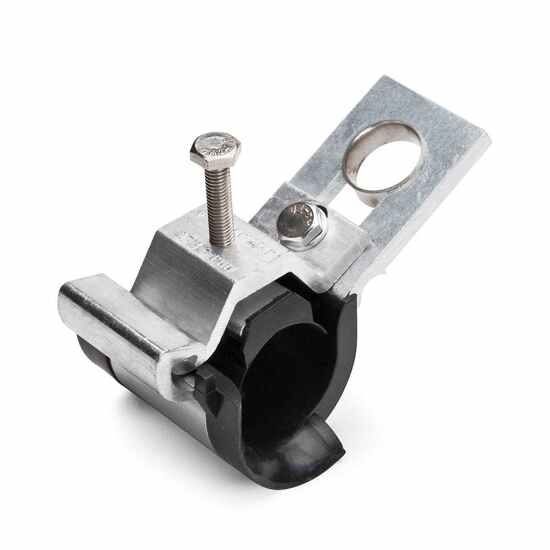

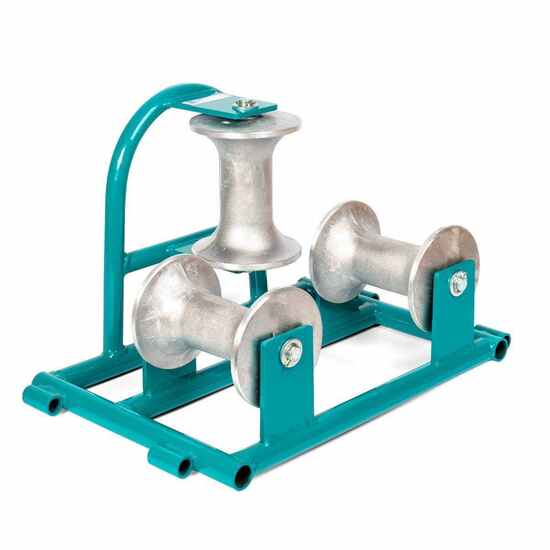

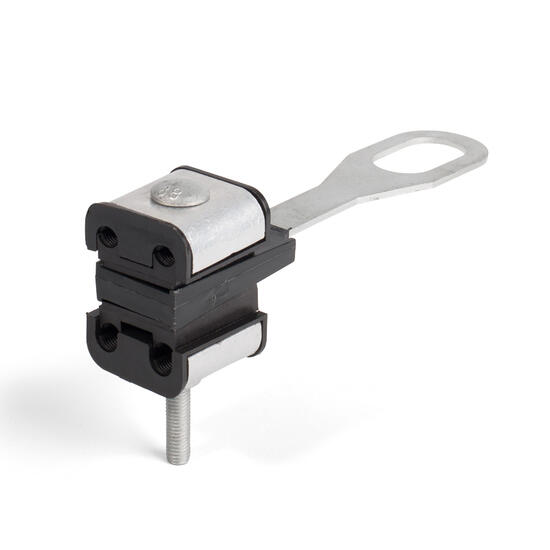

Да, зажим анкерный ЗАН-4 является универсальным, поэтому его можно использовать как для закрепления на опоре провода СИП по средствам натяжения, так и в качестве подвеса на промежуточной опоре. Для того, чтобы подготовить зажим ЗАН-4 для промежуточного крепления, ослабьте фиксирующую часть зажима при помощи болта и поверните крышки корпуса зажима на 90 градусов. Таким образом, вы получите подвес, удерживающий четырех проводную систему СИП.

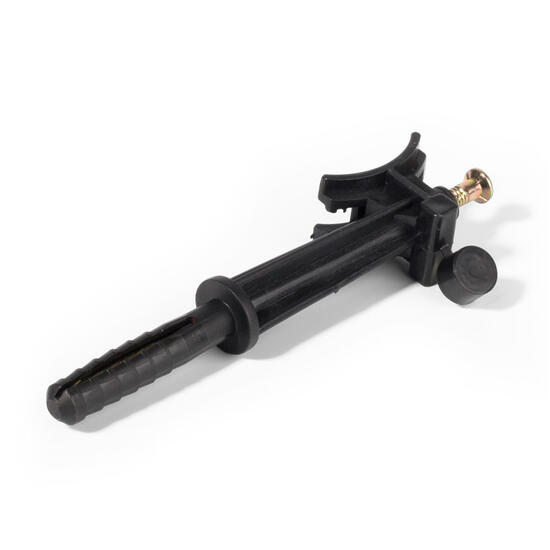

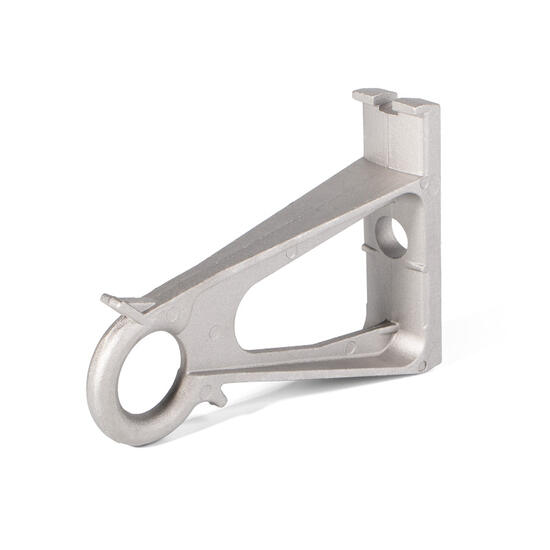

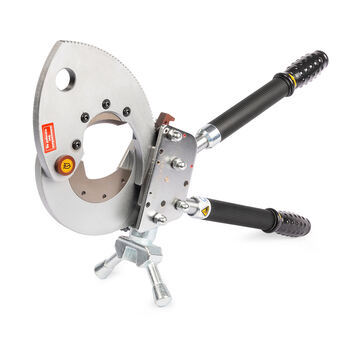

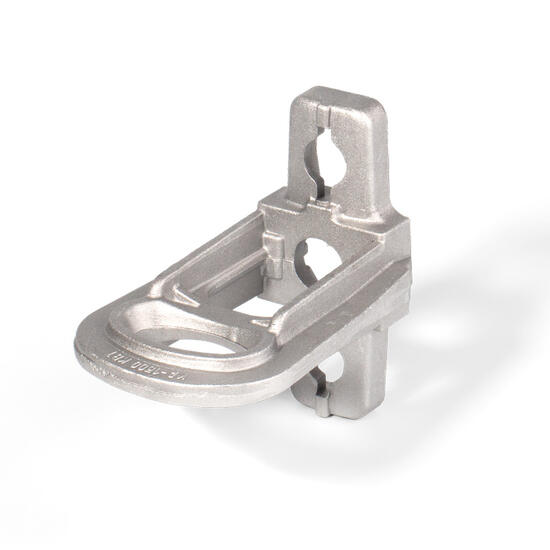

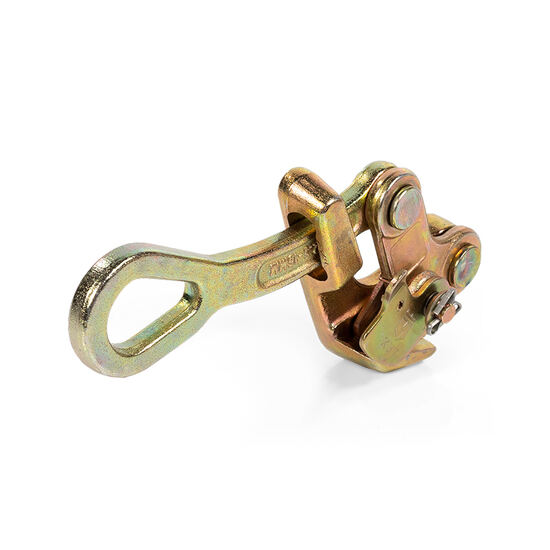

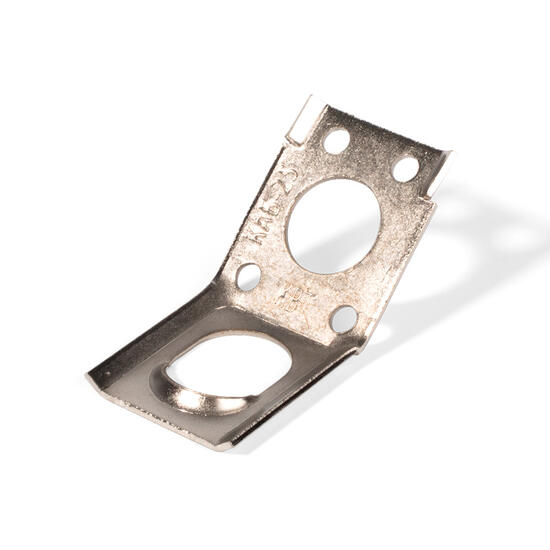

Кронштейн КАБ-25 рассчитан на рабочую нагрузку 0.8 Кн. Конечно, при желании, вы можете использовать любой зажим для крепления к кронштейну. Однако, зная рабочую нагрузку кронштейна, рациональнее было бы подобрать зажим с соответствующей рабочей нагрузкой, чтобы не платить за это больше. Исходя из таких параметров, наиболее подходящим является зажим анкерный ЗАБ-25.
Спиральные вязки ВС предназначены для крепления провода СИП-3 к штыревым и опорным изоляторам. При желании спиральные вязки ВС в полимерной оболочке также могут быть использованы для монтажа голых, неизолированных проводов.
Все три типа гильз имеют общий функционал: герметичное соединение изолированных проводников СИП. Однако применяются они в различных случаях:
– ГСИ-А используются для выполнения абонентских ответвлений от основной магистрали. Они рассчитаны на диапазон сечения от 6 до 25 мм², и в связи с небольшими нагрузками имеют более короткий корпус. Согласно стандарту механическая прочность на разрыв абонентских гильз должна составлять не менее 60% прочности провода СИП.
– ГСИ-Ф используются для соединения фазных магистральных проводов сечением от 35 до 150 мм². Эти гильзы длиннее, чем абонентские гильзы ГСИ-А. Их механическая прочность также должна быть не менее 60% прочности провода.
– ГСИ-Н применяются для соединения несущей нейтрали – провода, на который приходится основная нагрузка. Поэтому их длина практически в два раза больше, чем у фазных гильз, и они опрессовываются не 6, а 12 раз. В сочетании с тем, что жила нейтрали выполнена из специального более прочного сплава, чем фазные жилы СИП, это дает гораздо большую прочность на разрыв. Поскольку гильзы ГСИ-Н соединяют несущую нейтраль, механическая прочность соединения должна составлять не менее 95% прочности провода.
Таким образом, гильзы ГСИ-А, КСИ-Ф и ГСИ-Н не могут быть взаимозаменены.
Конструкция болтовых соединителей, входящих в набор СБТК принципиально отличается от фазных и абонентских соединительных герметичных гильз для СИП. Болтовые соединители крепятся при помощи болтов со срывными головками, изолированные гильзы для СИП опрессовкой при помощи специального инструмента. Абонентские, фазные, нейтральные гильзы имеют встроенный пластиковых корпус и защиту от попадания влаги. В наборах СБТК функция герметизации выполняется при помощи термоусадочных трубок с клеевым подслоем.
Набор СБТК может являться функциональной заменой абонентской а фазной изолированных гильз под опрессовку. И те и другие типы соединения выполняются в пролете (без осевой нагрузки).
Набор СБТК не может использоваться в качестве замены соединительных изолирующих гильз нейтрали, поскольку не рассчитан на осевую нагрузку.
Да, можно. При подключении СИП к медной шине с помощью НБТК рекомендуем дополнительно использовать переходную алюмо-медную шайбу ШАМ и контактную проводящую пасту.

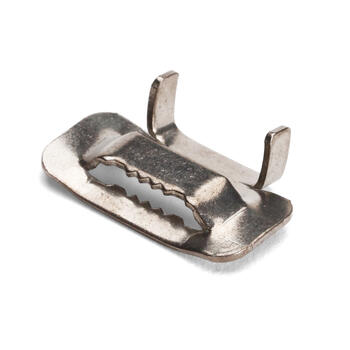

По-хорошему, бугели и скрепы, не смотря на их одинаковое предназначение (закрепление стальной ленты при монтаже различного оборудования на опорах), должны использоваться в разных ситуациях. Скрепы используются для фиксации ленты на промежуточных опорах, а бугели – на анкерных опорах. Толщина нержавеющих бугелей больше, чем толщина аналогичных скреп. Бугель имеет цельноштампованную конструкцию и зубья на фиксирующей планке, что позволяет ему выдерживать гораздо большие нагрузки, чем скрепам. Таким образом, чтобы не переплачивать следует отталкиваться от того, какой тип крепления требуется в каждом конкретном случае. Само собой разумеется, поскольку бугели обладают более прочной конструкцией, в принципе, их можно использовать во всех случаях.

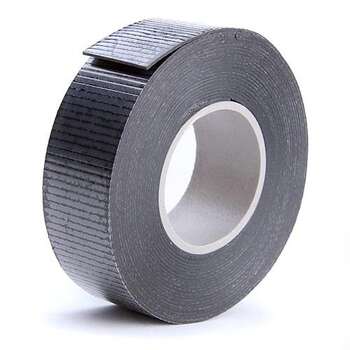

Сил-20 (КВТ) изготовлена из этиленпропиленового каучука, способного самовулканизироваться при его вытягивании в процессе монтажа. В результате самослипания отдельных слоев, намотанной ленты СИЛ образуется единый монолитный изолирующий слой, обеспечивающий полную герметизацию электрического соединения.
Да, можно. Для того, чтобы превратить наконечник ТАМ (КВТ) в наконечник НИАМ понадобится термоусаживаемая трубка с клеевым подслоем. Трубку нужно усадить на хвостовик наконечника и место соединения наконечника с жилой – для герметизации и защиты места соединения от коррозии.

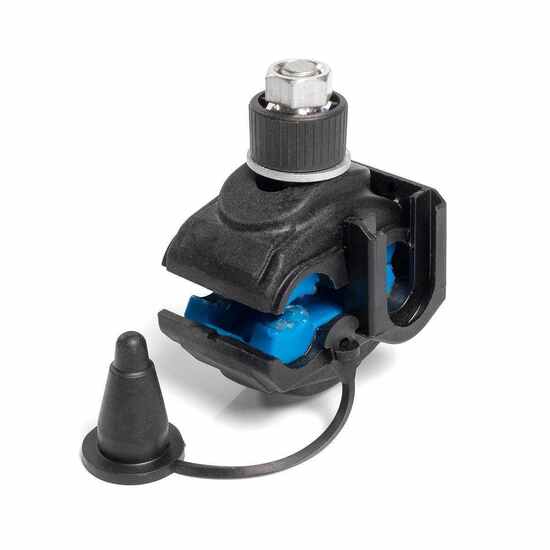

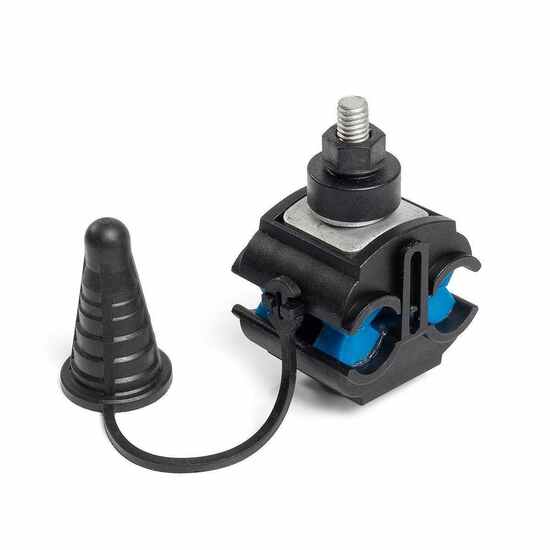

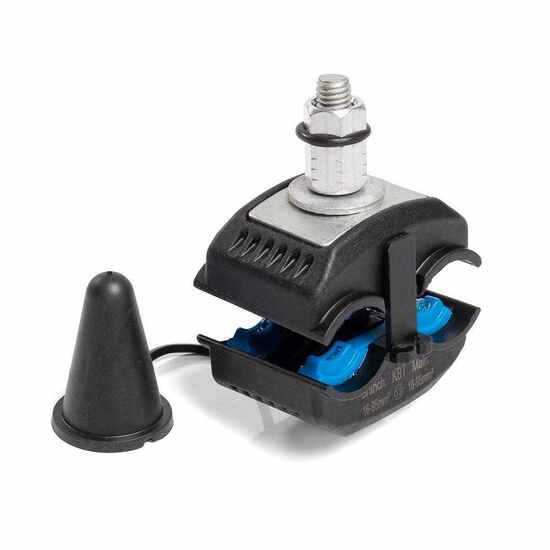

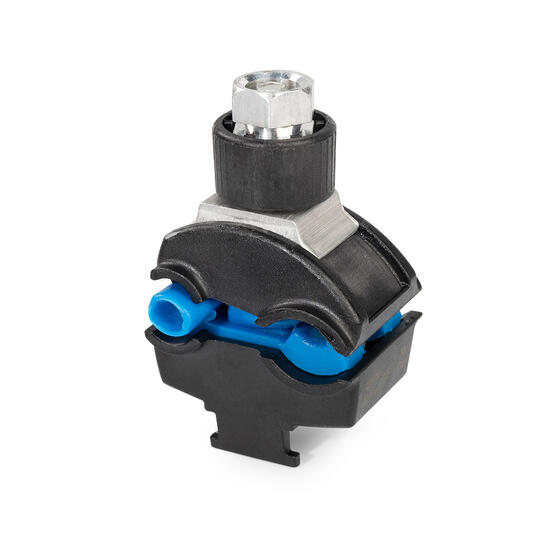

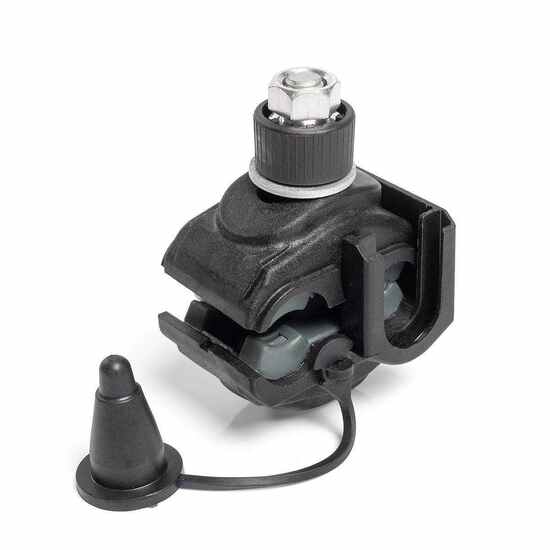

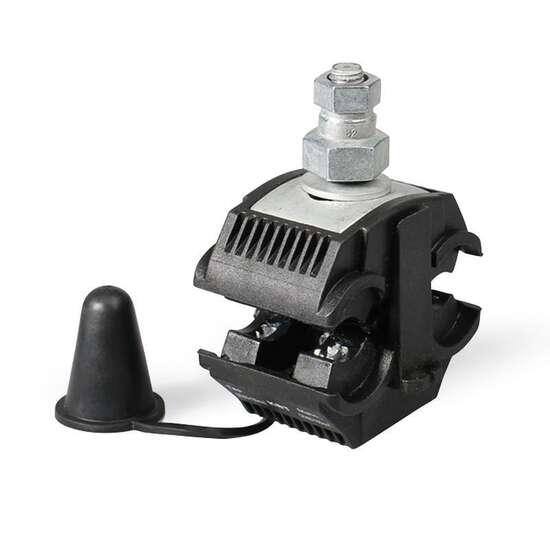

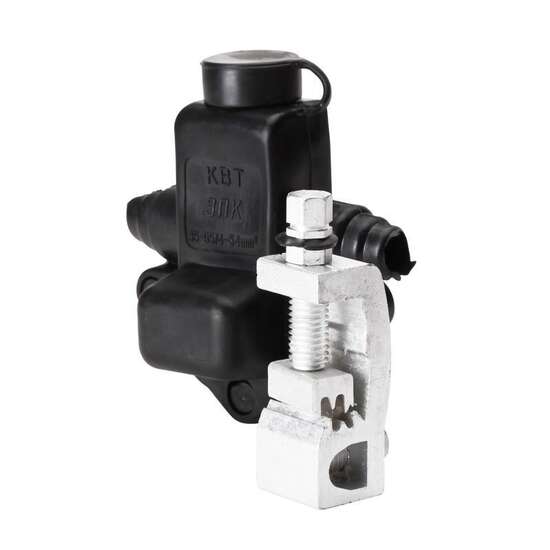

Нет, производить установку прокалывающих зажимов ЗПО под натяжением нельзя. Конструкцией данного изделия не предусмотрено выдерживание какой-либо осевой нагрузки. В момент установки прокалывающего зажима и далее в процессе его эксплуатации кабель в местах ответвлений не должен быть в натяг, а должен висеть свободно.
Для соединения проводов СИП между собой следует использовать герметичные изолированные гильзы, которые специально разработаны с учетом требуемой механической прочности для каждого типа провода.

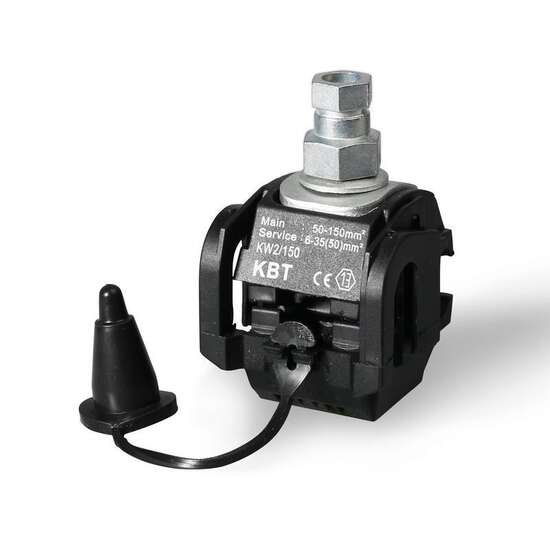

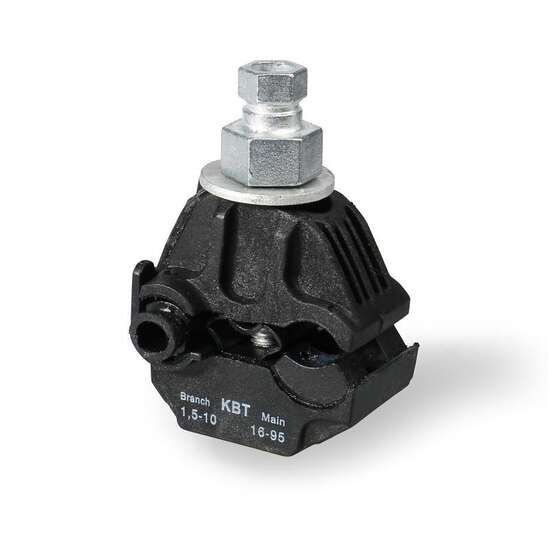

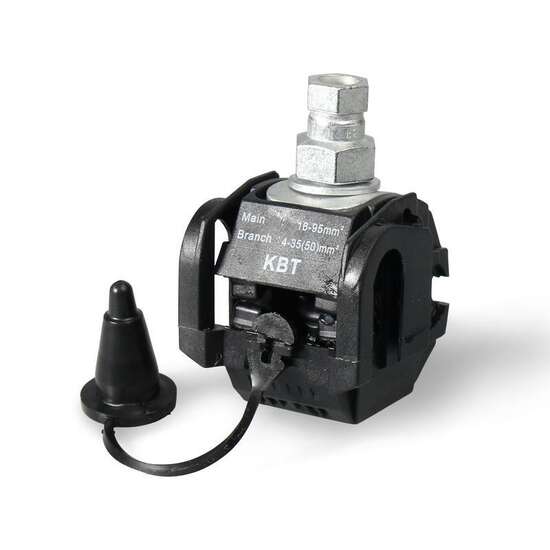

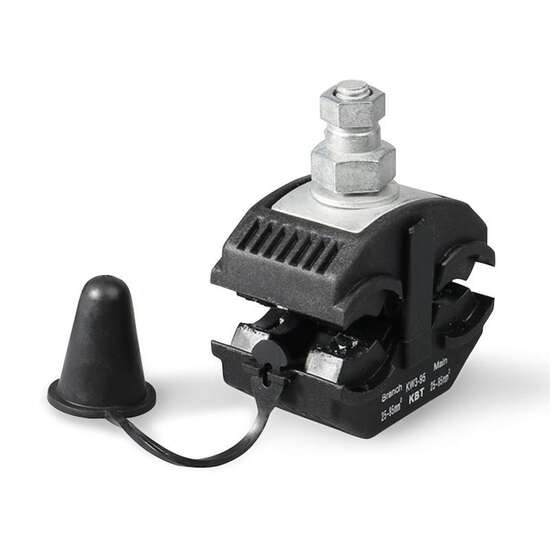

Ответвление от голого провода к СИП можно сделать при помощи двух типов прокалывающих зажимов: ЗПГО и ПЗА. Конструкция прокалывающего зажима ЗПГО предполагает подключение изолированного провода с одной стороны и неизолированного провода с другой.

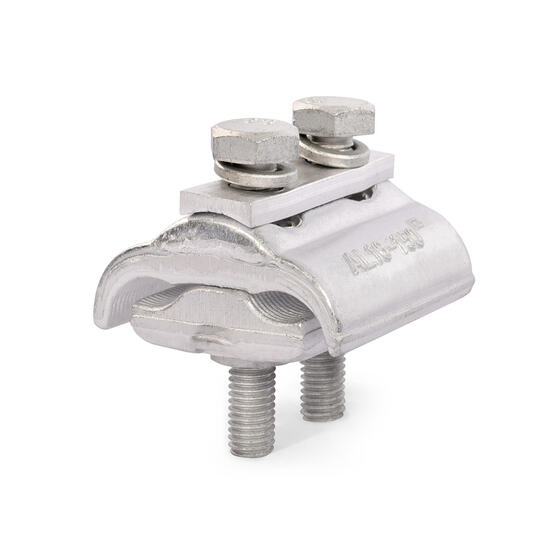

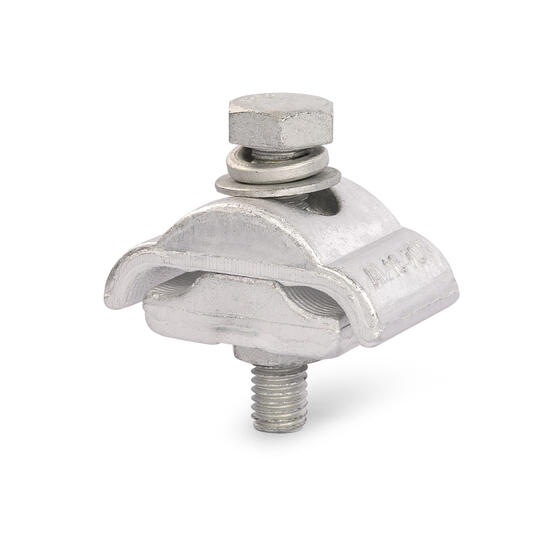

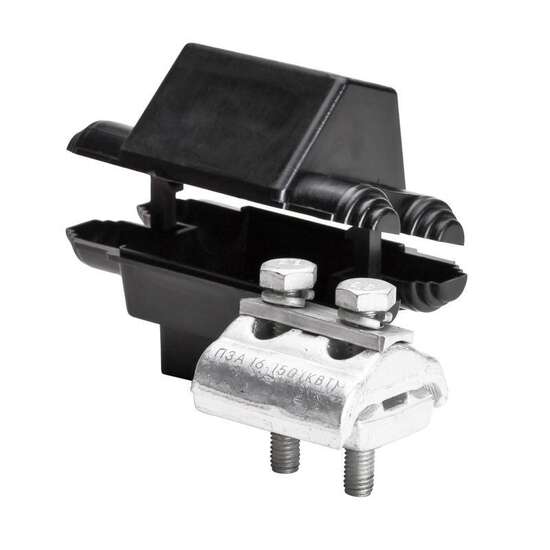

Плашечный зажим ПЗА (КВТ) также можно использовать для создания ответвления от голого провода к СИП. Однако при монтаже плашечного зажима ПЗА потребуется снять изоляцию с провода СИП, и зачистить конец жилы при помощи кордощетки и только после этого установить плашечный зажим.
Крепеж из стальной проволоки может повредить изоляцию провода при монтаже и в процессе дальнейшей эксплуатации (учитываю погодные условия, ветра и прочее). Стяжка усиленная КСУ состоит из специального материала (полиамид 12), который достаточно пластичен, чтобы не повредить изолирующий слой провода, и в то же время достаточно прочен, чтобы выдержать воздействие ультрафиолетовых лучей и других погодно-климатических условий.
Совсем даже не любые! Лента, использующаяся для крепежа СИП производится из высококачественной нержавеющей стали, и резать ее чем попало – проблематично. В месте реза лента не должна быть изогнута, надорвана, иметь острых кромок. Всего этого можно избежать, используя специальные ножницы НМ-20 «КВТ», предназначенные для резки именно такой ленты. Лезвия специальной формы позволяют с легкостью резать ленту, упор на лезвиях предохраняет ее от перекосов, а изогнутые рукоятки позволяют работать одной рукой. Это один из профессиональных специализированных инструментов, позволяющий делать предназначенную работу на высочайшем уровне.

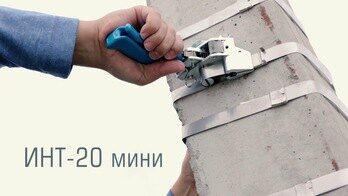

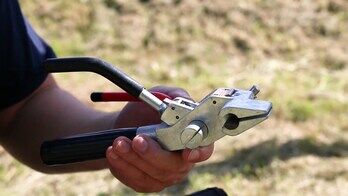

Зачем нужны ножницы НМ-20, если инструмент ИН-20 для натяжения ленты имеет встроенную функцию резки?
Действительно, инструмент ИН-20 «КВТ» имеет такую функцию, но он предназначен для обрезки излишка ленты после затяжки. Для предварительной нарезки большого количества заготовок лучше использовать ножницы НМ-20 «КВТ».

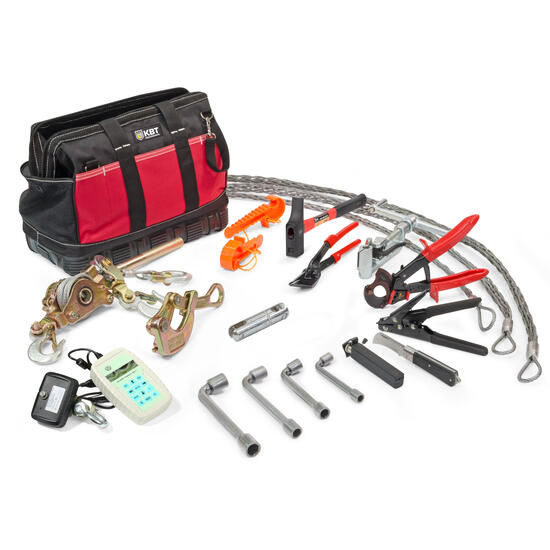

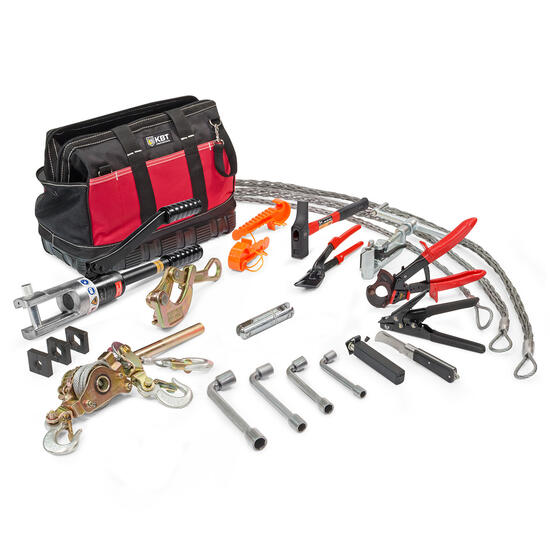

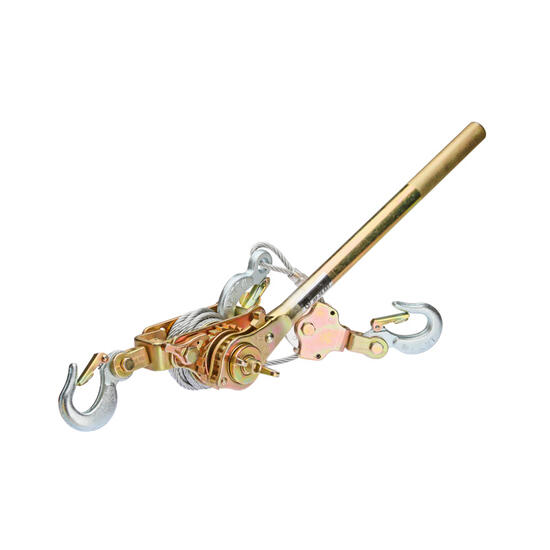

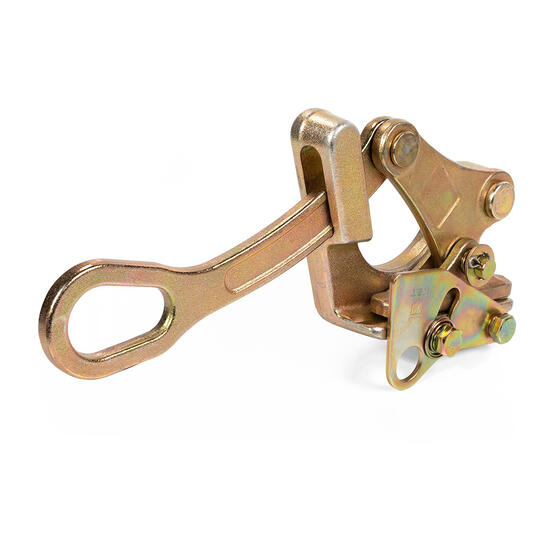

Наборы идентичны, просто набор НИС-2 «КВТ» дополнительно комплектуется электронным динамометром модели ЭД-20, а в НИС-3 находится пресс ПГР-150 СИП с набором соответствующих матриц. Все остальное – это оптимальный набор инструментов и приспособлений, применяющихся для монтажа СИП, в удобной прочной сумке.
В своем роде – да, хотя комплектация набора Жулева и набора НИС-01 «КВТ» несколько отличается. Помимо стандартно одинаковой комплектации, набор НИС-01 содержит некоторые дополнительные необходимые инструменты, отсутствующие в наборе Жулева. В отличие от набора Жулева, набор НИС-01 «КВТ» упакован в удобную, прочную сумку, которую можно носить в руке или вешать на плечо. При наличии большего количества необходимых инструментов, набор НИС-01 «КВТ» почти на 10 килограммов легче набора Жулева, а упаковка гораздо компактнее. Набор НИС-02 «КВТ» комплектуется электронным динамометром модели ЭД-20. Все остальное – оптимальный набор инструментов и приспособлений в удобной прочной сумке, применяющихся для монтажа
СИП.
Этот инструмент специально предназначен для затягивания усиленных кабельных стяжек модели КСУ. Эти хомуты шире, жестче стандартных, и с усиленной конструкцией замка. Попробуйте взять такой хомут, и затянуть его руками! Не хватает сил? Пассатижи также не годятся, так как они почти наверняка повредят стяжку! Это и есть ответ на Ваш вопрос.

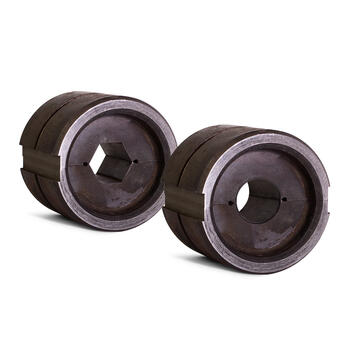

Нет. Для опрессовки изолированных гильз и наконечников применяются матрицы всего трех размеров, обозначающиеся как Е140, Е173 и Е215, и размеры этих матриц не совпадают с матрицами, которыми комплектуются другие прессы. СИП – очень специализированная вещь, и инструмент, с ним применяемый, тоже специализированный.
Основное назначение динамометра - измерения статического и динамического усилия натяжения. Поэтому производить замеры можно как провода СИП, так и кабеля из
сшитого полиэтилена. Главное, чтобы технические характеристики отвечали возможностям прибора.
