Наконечник изолированный герметичный сечением 120 мм²

модель: НИМ (CPTAU) 120

(ТУ3449-037-97284872-2010)

Предназначены для герметичного оконцевания опрессовкой проводов СИП с последующим подключение их к медным шинам или клеммам электрооборудования

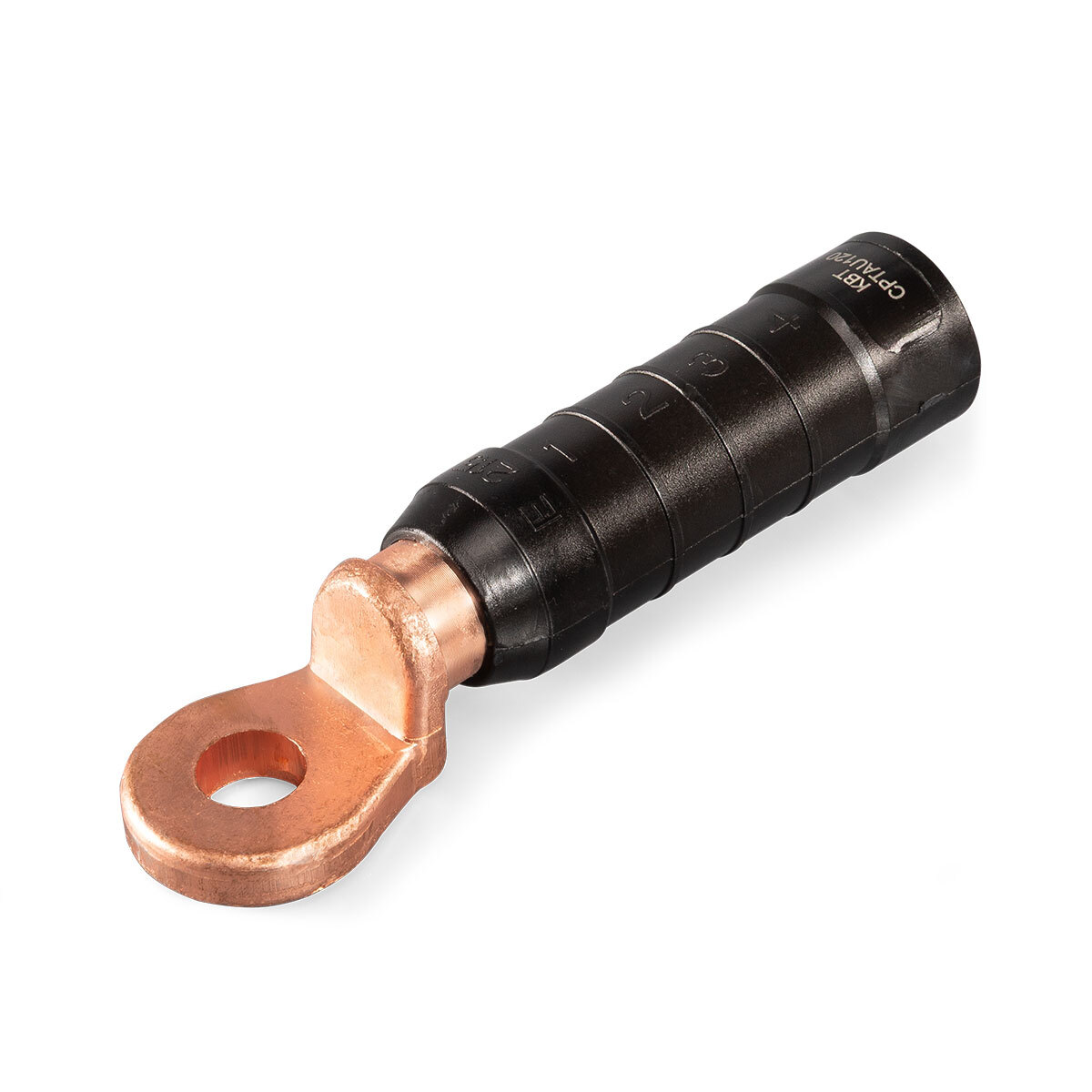

Трубчатая часть наконечника выполнена из алюминия. Лопатка с крепежным отверстием выполнена из электротехнической меди, что позволяет подключать наконечник к медным шинам. Медная и алюминиевая части соединены между собой методом фрикционной сварки
Алюминиевая часть наконечника заполнена контактной пастой
Изолирующий корпус выполнен из полимера, стойкого к ультрафиолетовому излучению и погодно-климатическим условиям

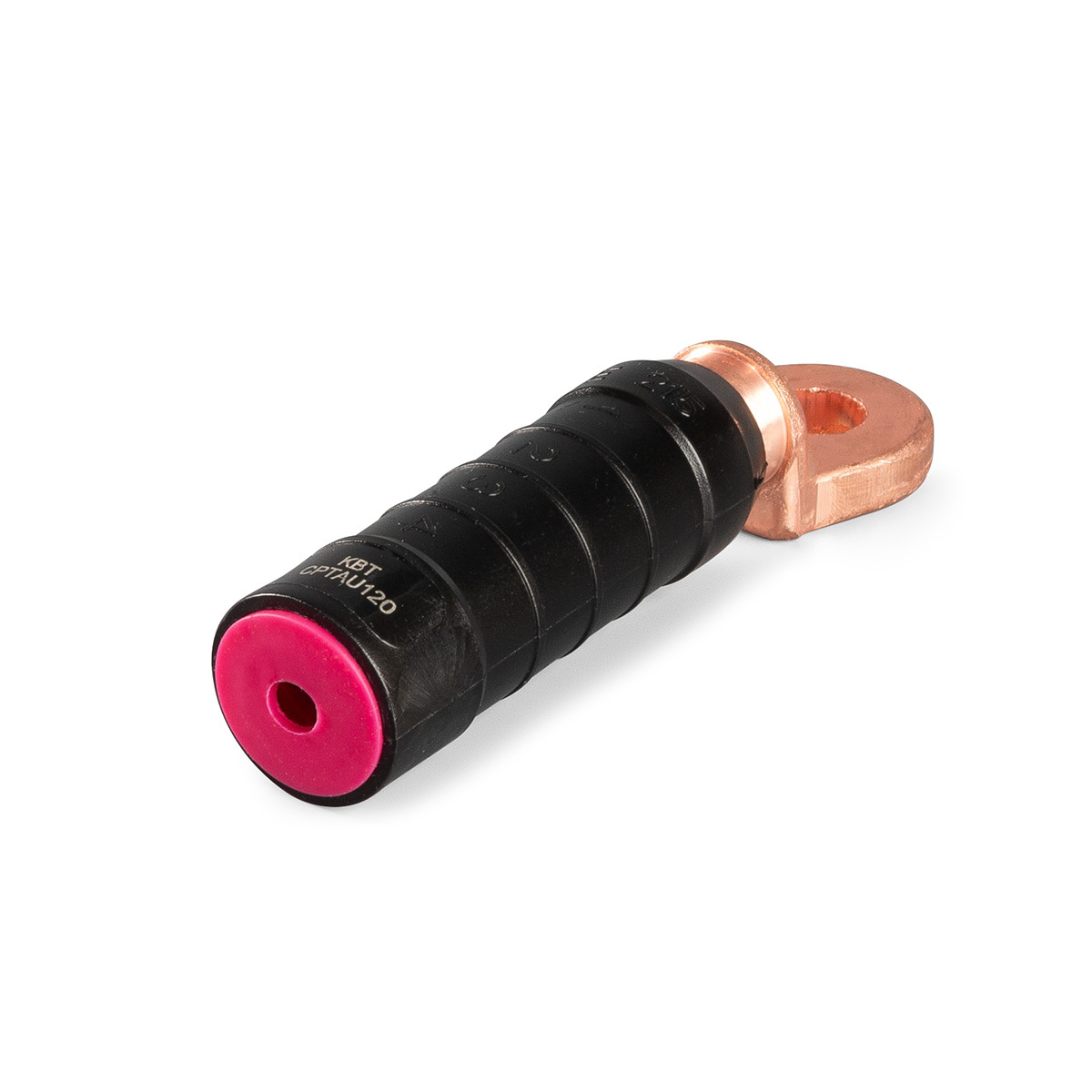

Наличие эластичной заглушки на хвостовике наконечника обеспечивает герметичность электрического соединения
В зависимости от типоразмера наконечника, эластичная заглушка имеет цветовую маркировку, соответствующею сечению
На корпусе выполнена разметка под опрессовку, определяющая число и порядок проведения обжатий, сечение опрессуемых проводов, размер используемой матрицы и длину зачистки провода
Механическая прочность опрессованного соединения на разрыв составляет не менее 60% прочности провода
Опрессовка шестигранными матрицами E140, E173 осуществляется поверх изоляции

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 25 лет

Сертификация

Сертификат соответствия на Гильзы серии ГИФ, ГИН, ГИА, наконечники серии НИМ (EAC)

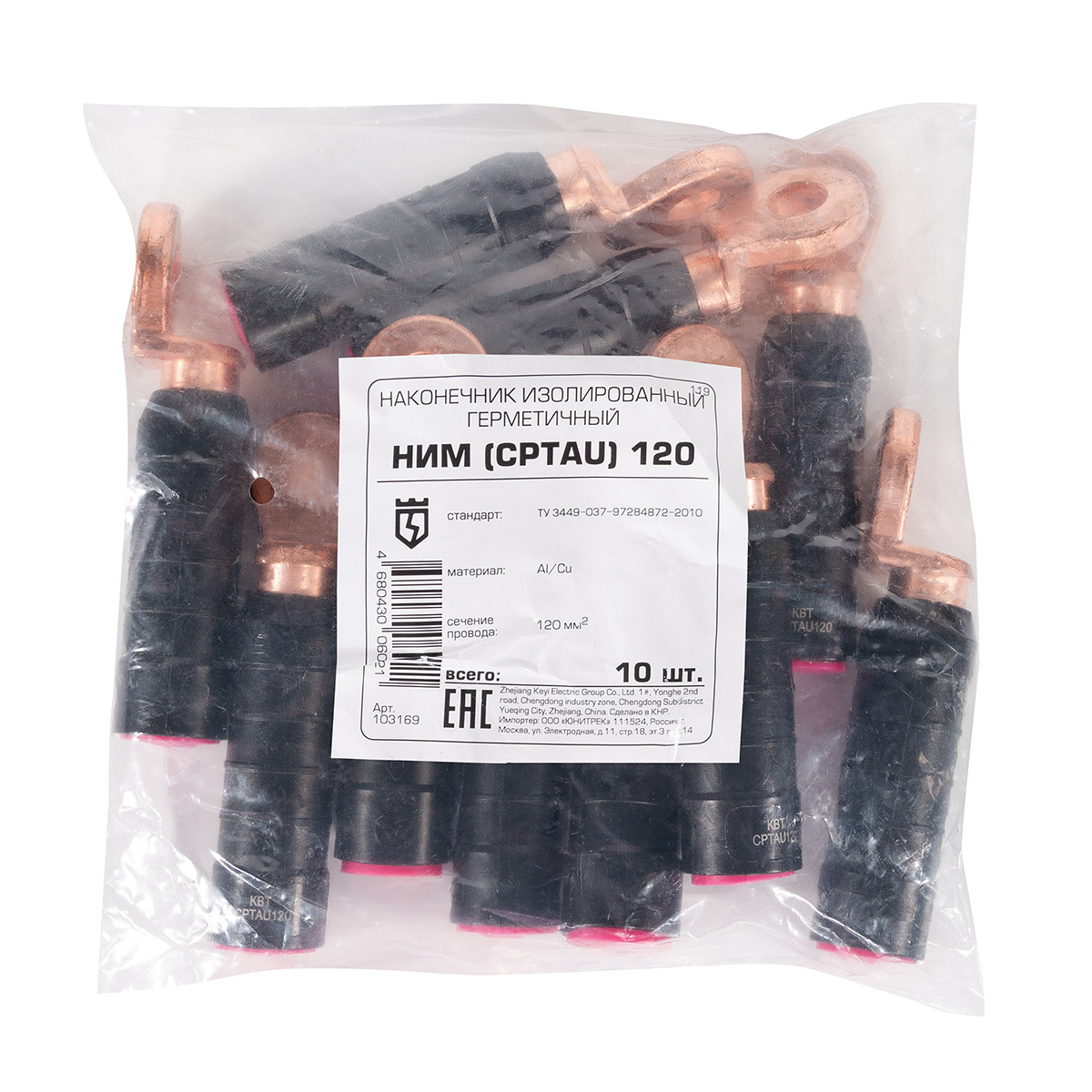

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
103169	НИМ (CPTAU) 120	10	шт	1 136.78

Всего позиций: 1

SKU	товарные позиции	Рабочее напряжение, до (кВ)	Сечение жилы, мм²	Класс гибкости жилы	Покрытие контактной части	Материал контактной части	Цвет изоляции	Технология монтажа
103169	НИМ (CPTAU) 120	1	120	2	без покрытия	медь/алюминий	черный	опрессовка

Всего позиций: 1

SKU	товарные позиции	L	d₁	d₂
103169	НИМ (CPTAU) 120	122	13.3	12.8

Всего позиций: 1

SKU	товарные позиции	.stp
103169	НИМ (CPTAU) 120

Всего позиций: 1
