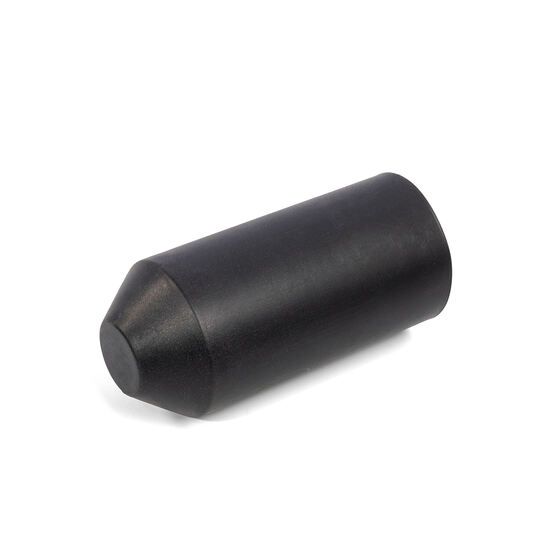

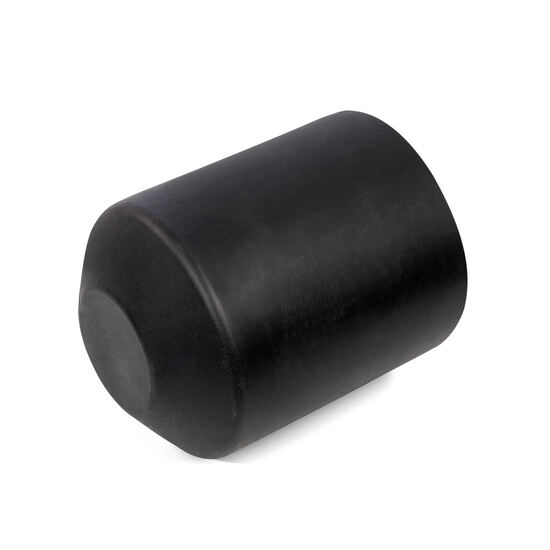

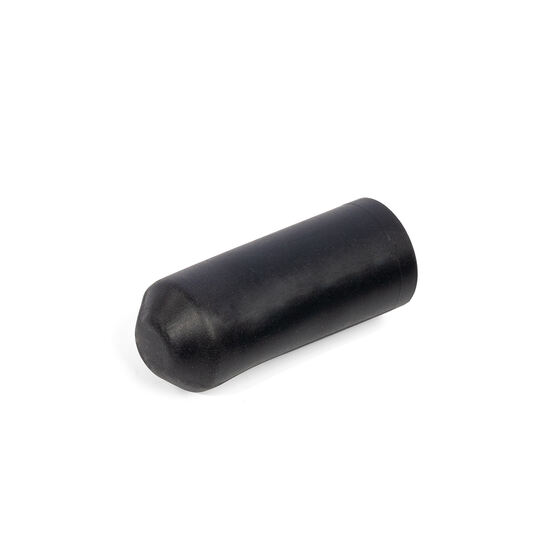

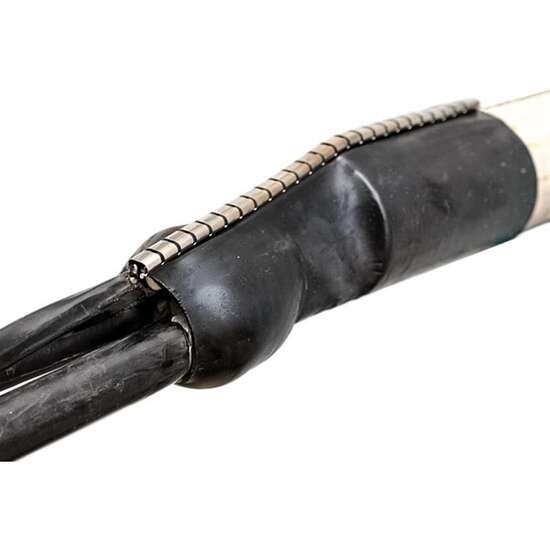

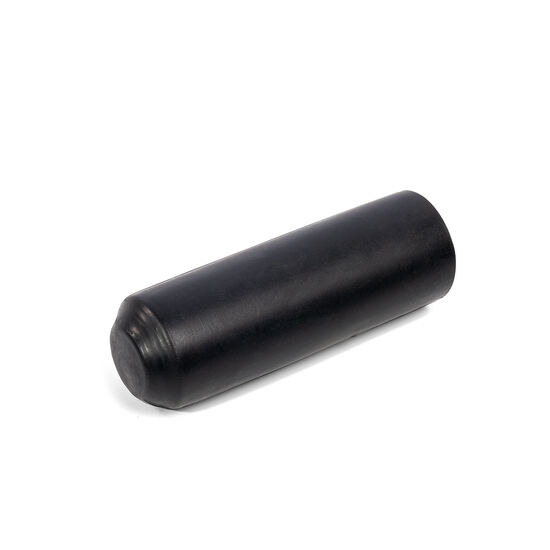

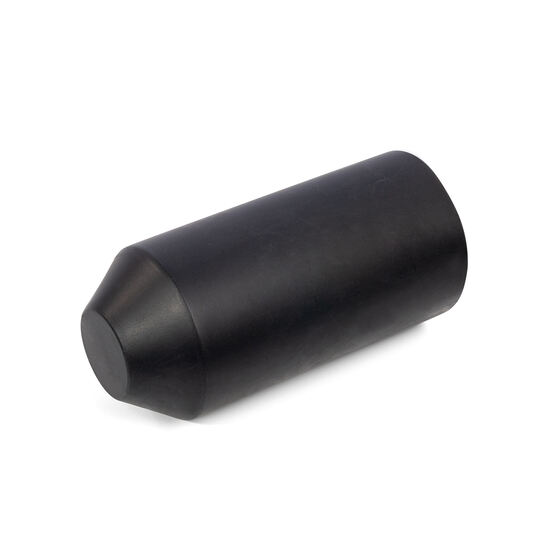

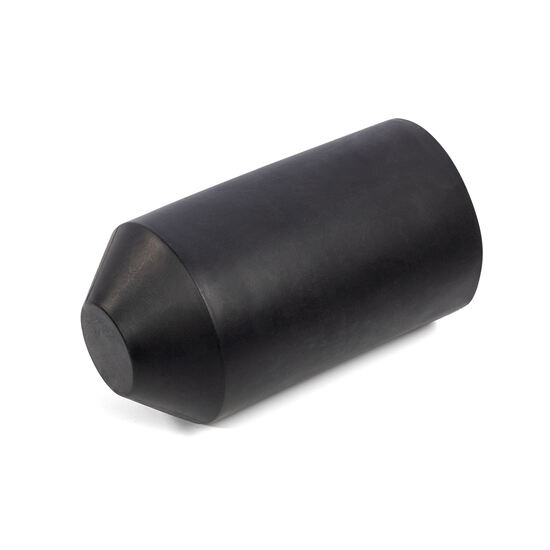

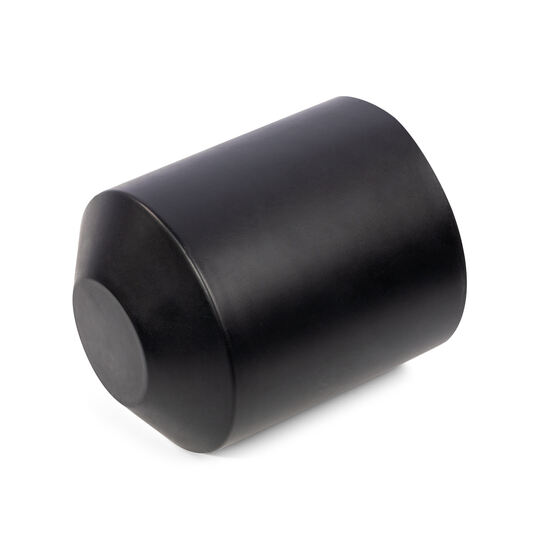

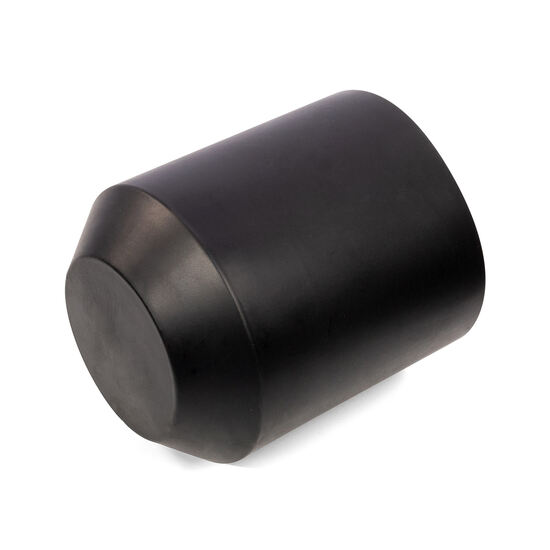

Кабельные проходы и капы
Все дело в явлении трекинга. Трекинг – это процесс образования проводящих угольных дорожек на поверхности внешний изоляции высоковольтных муфт, вследствие совместного воздействия электрического напряжения, влажности и загрязнений. Таким образом, чем значительнее воздействие вышеуказанных факторов, тем выше риск выхода из строя концевой муфты. Вот почему принято разделять муфты от 10 кВ и выше на концевые муфты внутренней и муфты наружной установки. И дополнительно применять меры к усилению трекингостойкости изоляции в муфтах наружной установки. Как показывают исследования, явление трекинга в концевых муфтах наружной установки начинает проявляться уже при напряжении 3 кВ. Таким образом, в муфтах до 1 кВ деление по месту установки становиться не нужным. Из-за отсутствия необходимости определения, какая же муфта нужна, внутренняя или наружная, использования единой концевой муфты на напряжение до 1 кВ становиться наиболее удобной и практичной.
Ничем, это одно и то же. Бывает, что концевые муфты называют еще концевыми заделками. Часто при заказе муфт монтажники используют данное сленговое название.
Нет, нельзя. Поскольку значительные конструктивные различия этих двух кабелей не позволяют использовать одни и те же комплектующие, а различная система выравнивания электрического поля, экранирования, восстановления изоляции кабеля и системы заземления делают инсталляцию муфты на один вид кабеля совершенно невозможным на кабель другого вида изоляции.
Разделение в 10 кВ муфтах на муфты для кабеля с бумажной маслопропитанной изоляцией и муфты для кабеля с изоляцией из сшитого полиэтилена обусловлено кардинальными отличием конструктивных особенностей этих двух кабелей. Что, в том числе, серьезно влияет как на размеры кабеля, так и на систему экранирования. Что в свою очередь вынуждает использовать различные принципы и технологии изолирования, экранирования, выравнивания электрического поля, заземления и восстановления всех слоев кабеля для каждого вида изоляции кабеля. Тогда как в кабеле напряжением до 1 кВ конструктивные особенности минимальны, а основное различие состоим только в используемом материале. Поэтому одна и та же муфта на напряжение 1 кВ может быть смонтирована как на кабеле с бумажной, с ПВХ изоляцией, а так же с изоляцией из сшитого полиэтилена.
Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».
При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.
Заливные муфты и муфты холодной усадки используются в основном в тех случаях, когда необходимо соблюсти меры безопасности по отношению к использованию открытого пламени или, вообще, нагревания. К примеру, при необходимости установки муфты во взрывоопасных местах. Также, муфты, основанные на таких технологиях, могут быть применены для гибкого кабеля с резиновой изоляцией.
Маркировочные фломастеры.
Модель: ФМ. Предназначен для нанесения надписей на пластиковые и металлические бирки. Цвет надписи черный, ширина линии 0.75 мм, с мягким пулевидным наконечником. Перманентные чернила на водной основе без запаха, неагрессивные, свето- и водостойкие. Идеально подходит для следующих поверхностей: пластик, металл, пленки, керамика, кафель, стекло, картон
По вопросам приобретения обратитесь в ближайший офис: http://techelectro.ru/where_to_buy//
Для кабеля ЦСБШнг(А)-LS-3х185-6 из ассортимента КВТ подходят муфты:
- концевая 3КВТп-10-150/240(Б) внутренней установки или 3КНТп-10-150/240(Б) наружной установки;
- соединительная 3СТп-10-150/240(Б).
Но обращаю ваше внимание, что муфты 3КВ(Н)Тп-10 и 3СТп-10 не обладают свойствами негорючести, и если к кабельной линии по проекту предъявляются требования повышенной пожаробезопасности, применять их нельзя.
Муфты 4ПКТпнг-LS и 4ПСТнг-LS, о которых вы вероятно думали, спрашивая про 4-х жильную перчатку, предназначены для установки на кабель с пластмассовой изоляцией на напряжение до 1 кВ. А ваш кабель ЦСБШнг(А)-LS-3х185-6 – кабель с бумажной изоляцией на напряжение 6 кВ. Таким образом, применение муфт 4ПКТпнг-LS и 4ПСТнг-LS недопустимо.
В номенклатуре КВТ нет муфты 3ПКТп-6-70/120(Б)нг-LS. Есть только 3ПКТп-6-70/120(Б), т.е. данная муфта не обладает свойствами нераспространения пламени и низкого газо- и дымовыделения. Если к кабельной линии по проекту предъявляются повышенные требования пожарной безопасности, применение такой муфты недопустимо.
В остальном замена Raychem EPKT 2053 и SMOE 60873 выбрана вами верно. Комплект для непаяного присоединения проводника заземления к бронелентам и медному экрану входит в состав муфты 3ПКТп-6. Отверстие под контактный болт в наконечнике, входящем в комплект муфты – 13мм. В качестве альтернативы могу предложить вам купить муфту без болтовых наконечников 3ПКТп-6-70/120 и отдельно купить наконечники под опрессовку с отверстием 16мм, например: ТМ-120-16-17, ТМЛ-120-16-17, ТМЛ-120-16-18, ТМЛ(DIN)-120-16.
По срокам поставки проконсультируйтесь у одного из наших дилеров. Список дилеров доступен на сайте в разделе «Где купить»
Если к кабельной линии предъявляются повышенные требования пожарной безопасности, то применение муфт 1ПСТ-10 не допустимо, поскольку муфта не обладает свойствами нераспространения горения и малого газо- дымовыделения. Если таковые требования не предъявляются - муфту можно устанавливать.
Муфты 4СТп-1-25/50(Б) и 4ПКТп(б)-1-25/50(Б) уже укомплектованы всем необходимым для монтажа на кабель с броней.
В комплект муфты 4СТп-1-25/50(Б) входят:
- перемычка заземления;
- 2 пружины постоянного давления (для присоединения перемычки заземления к металлической оболочке кабеля);
- бандажная проволока, паяльный жир, припой ПОС-30 (для припаивания перемычки заземления к бронелентам).
В комплект 4ПКТп(б)-1-25/50(Б) входят:
- провод заземления, оконцованный с одной стороны;
- пружина постоянного давления (для закрепления провода заземления на бронелетах).
Комплект КМПБ предназначен для монтажа на кабели с броней из алюминиевых или стальных проволок.
Прежде чем говорить о взаимозаменяемости муфт на различие типы кабелей, стоит предупредить, что любой монтаж с отклонением от инструкции по монтажу (а установка на кабель другого типа является таким отклонением) выполняется потребителем на свой страх и риск, и гарантийные обязательства на муфты, смонтированные подобным образом, не распространяются.
Технически возможна замена муфт на кабель с пластмассовой изоляцией 4ПКТп-1 и 4ПСТ-1 муфтами 4КВНТп-1 и 4СТп-1 соответственно. Муфты на кабель с бумажной изоляцией имеют более сложную комплектацию по сравнению с муфтами на кабель с пластмассовой изоляцией, поэтому замена «в обратную сторону» невозможна.

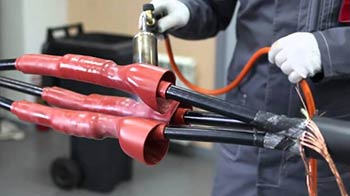

Если речь идет о замене муфт на напряжение до 10 кВ 3КВ(Н)Тп-10 и 3СТп-10 муфтами 3ПКВ(Н)Тп-10 и 3ПСТ-10 соответственно, то тут замена невозможна ни в одну из сторон из-за принципиальных конструктивных отличий кабелей.
Соединять бронированный кабель с небронированным можно. Разделка конца бронированного кабеля должна быть выполнена как для небронированного, т.е. бронелены должны быть обрезаны вровень с наружной оболочкой кабеля. Дальнейший монтаж муфты проводится в соответствии с инструкцией, как для кабеля без брони. Заземление бронелент достаточно выполнить только на одном конце кабеля - в концевой муфте.
Обращаю Ваше внимание, что для кабелей ВБШвнг(А), ВВГнг(А), АВВГнг(А) правильнее использовать муфту 4ПСТнг-LS-1, а не 4ПСТ-1 поскольку кабели, перечисленные Вами обладают свойствами нераспространения горения, но если к кабельной линии не предъявляются повышенные требования пожарной безопасности использование муфты 4ПСТ-1 допустимо.
На все кабельные термоусаживаемые муфты, не поддерживающие горение, заводом «КВТ» предоставляется сертификат соответствия требованиям пожарной безопасности.
Да это возможно. Все наиболее распространенные муфты Raychem (кроме весьма специфических комплектаций) можно заменить отечественными аналогами КВТ. Для упрощения подбора нами были составлены интуитивные, удобные таблицы, по которым легко ориентироваться при поиске аналогов.
Есть два варианта. Первый (на любителя) – необходимо разбираться в принципах формирования названий муфт Raychem и знать ряд исключений, которые встречаются. Перейти в раздел муфт КВТ и там искать подходящие. Второй (простой) – воспользоваться нашими таблицами подбора аналогов по замене кабельных муфт Raychem. Таблицы удобны и позволяют осуществлять подбор, без необходимости вникания в специфику названий. Даже если Вы столкнетесь с каким-то названием, которого нет в таблицах, то всегда можете обратиться к нашим менеджерам за консультацией.
Конечно нет. Полное соответствие означало бы использование импортных дорогостоящих комплектующих. В муфтах КВТ используются отечественные комплектующие, произведенные на заводе КВТ в г. Калуга и из отечественного сырья (локализация производства – 100% РФ). Данный факт ставит муфты КВТ в более выигрышное положение по ценам и исключает дефицит товара из-за отсутствия поставок сырья или комплектующих. При этом, функционально, муфты КВТ выступают полными аналогами муфт Raychem. Среди прочего, комплектация муфт, тип и качество применяемых материалов КВТ в большинстве случаев позволяет быстрее осуществлять монтаж самих муфт на кабель. Можно сказать, что переход с муфт Raychem на отечественные муфты КВТ является полноценным апгрейтом, так как снижает расходы, уменьшает сроки выполнения работ и исключает простои из-за дефицита.
