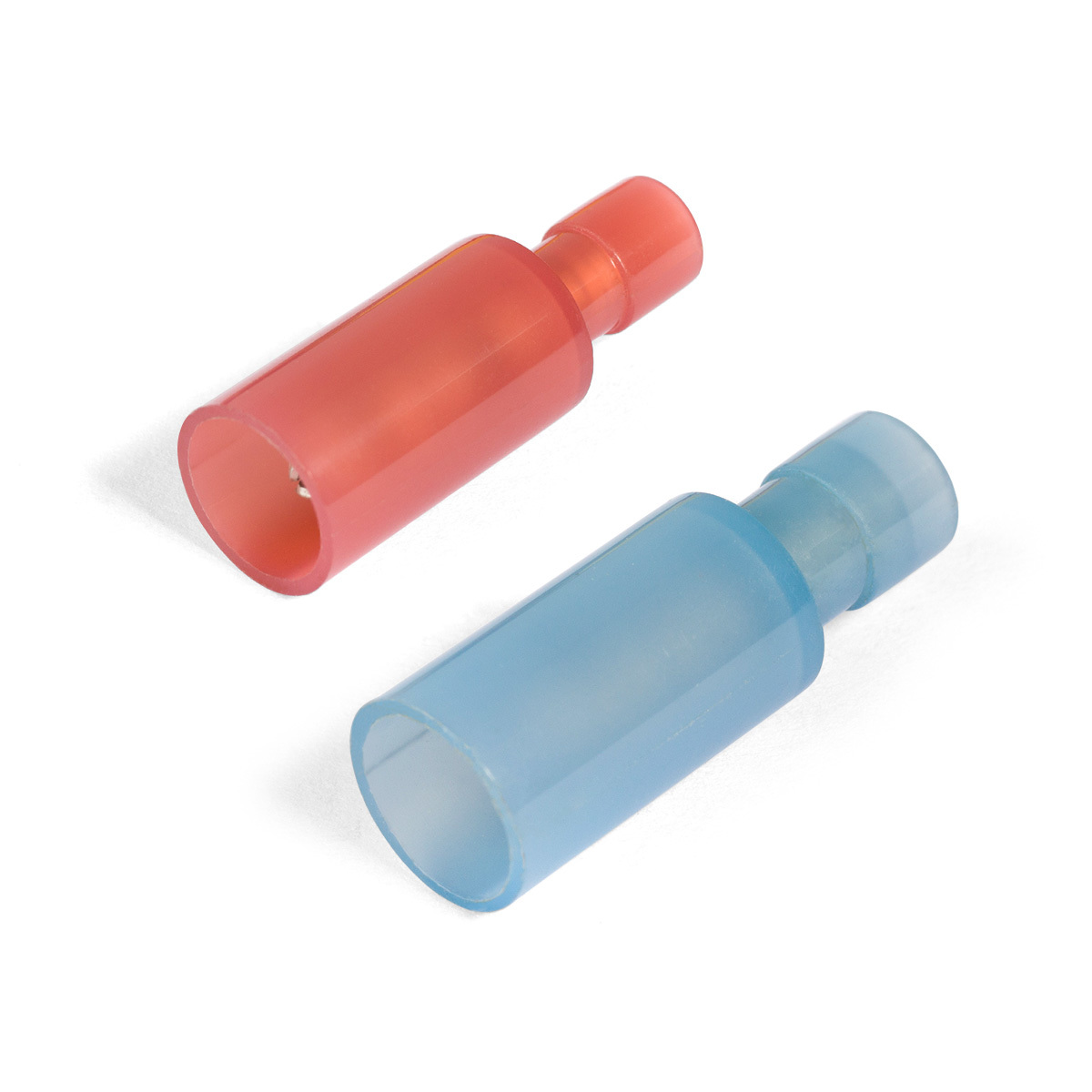

Виброустойчивые разъемы штекерные «папа» в нейлоновом корпусе

Серия

тип: ВРШИ-П(н)

(ТУ 3424-001-59861269-2004)

Предназначены для формирования быстроразъемных, полностью изолированных соединений многопроволочных медных проводов
При парном соединении разъемов «папа-мама» вокруг контактного соединения образуется двойной контур изоляции пенального типа
Материал изоляции корпуса: самозатухающий нейлон. Не содержит галогенов
Термостойкость изоляции: 105 °C
Материал разъема: латунь марки Л63
Покрытие разъема: электролитическое лужение
Максимальное напряжение: 400 В
Особенности конструкции:

полностью изолированная конструкция
исполнение «Easy Entry»: цельнолитой нейлоновый корпус имеет конусообразное сужение, обеспечивающее беспрепятственное заведение многопроволочной медной жилы
специальный замковый механизм обеспечивает необходимую механическую прочность соединения «мама-папа»
поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой

Благодаря пулевидной форме клеммы «папа», монтаж с ответной штекерной клеммой «мама» не требует точного взаимного позиционирования клемм и занимает минимальное время
Комплементарны ответным разъемам ВРШИ-М(н)
Опрессовка проводника поверх изолирующей манжеты

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 25 лет

Сертификация

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
66674	ВРШИ-П(н) 1.5–4 серия ПРОФИ	100	шт	21.83
66675	ВРШИ-П(н) 2.5–4 серия ПРОФИ	100	шт	22.74

Всего позиций: 2

SKU	товарные позиции	Рабочее напряжение, до (кВ)	Сечение жилы, мм²	Класс гибкости жилы	Покрытие контактной части	Материал контактной части	Цвет изоляции	Технология монтажа

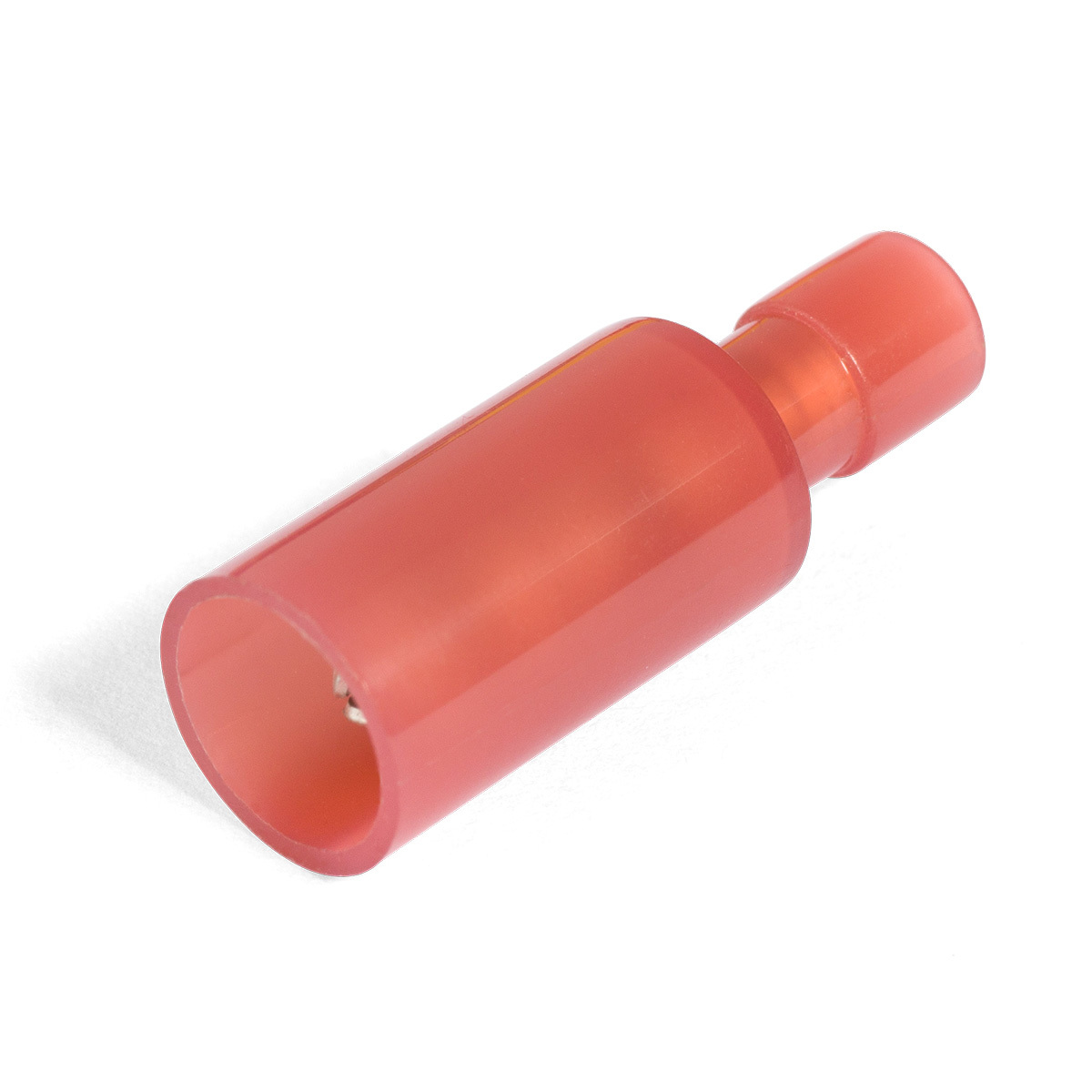

66674	ВРШИ-П(н) 1.5–4 серия ПРОФИ	0.4	0.5/0.75/1.0/1.5	3/4/5/6	гальваническое лужение	латунь	красный	опрессовка

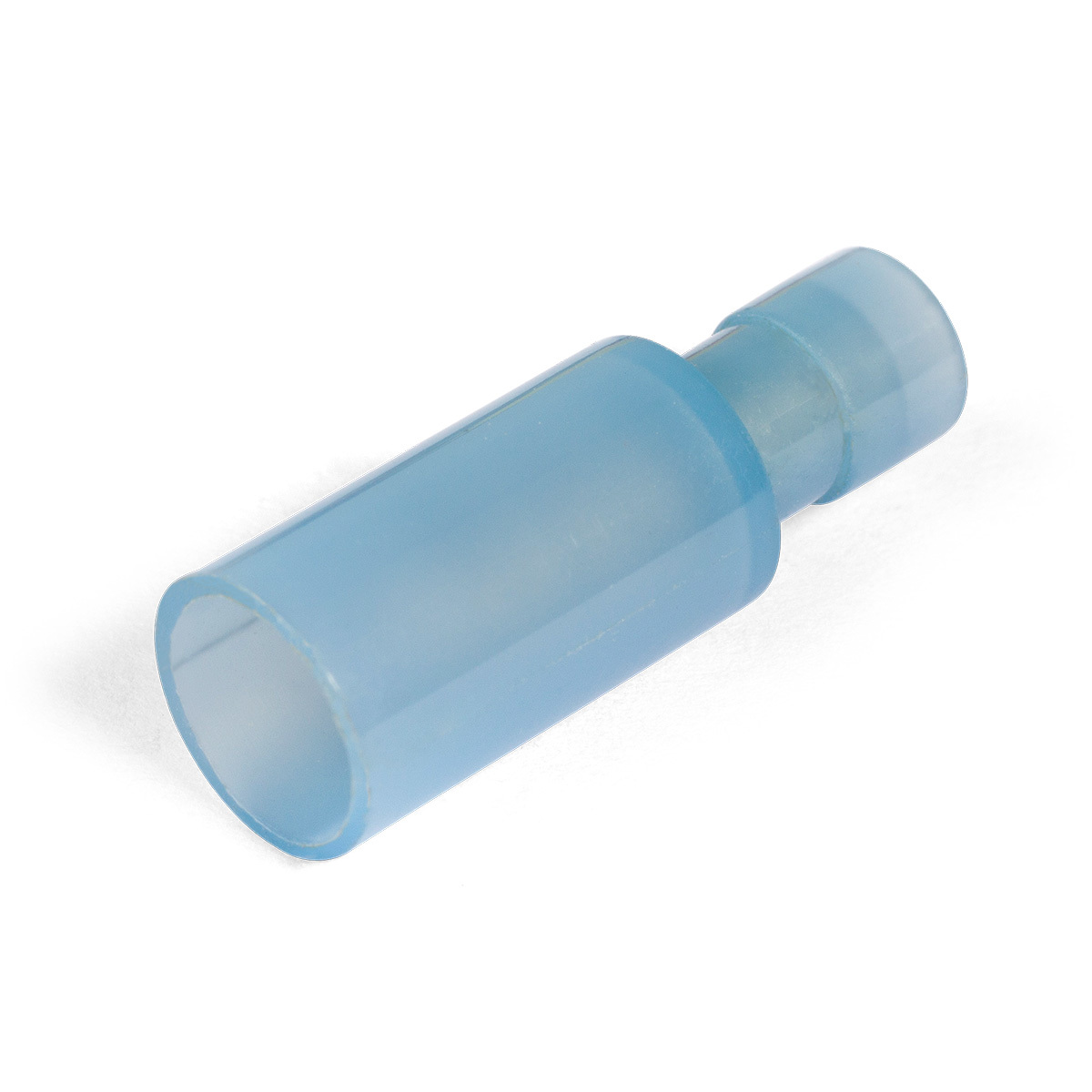

66675	ВРШИ-П(н) 2.5–4 серия ПРОФИ	0.4	1.5/2.5	3/4/5/6	гальваническое лужение	латунь	синий	опрессовка

Всего позиций: 2

SKU	товарные позиции	L	D	d₁
66674	ВРШИ-П(н) 1.5–4 серия ПРОФИ	26	4	1.7
66675	ВРШИ-П(н) 2.5–4 серия ПРОФИ	26	4	2.3

Всего позиций: 2

SKU	товарные позиции	.stp
66674	ВРШИ-П(н) 1.5–4 серия ПРОФИ
66675	ВРШИ-П(н) 2.5–4 серия ПРОФИ

Всего позиций: 2

серия: ПРОФИ
