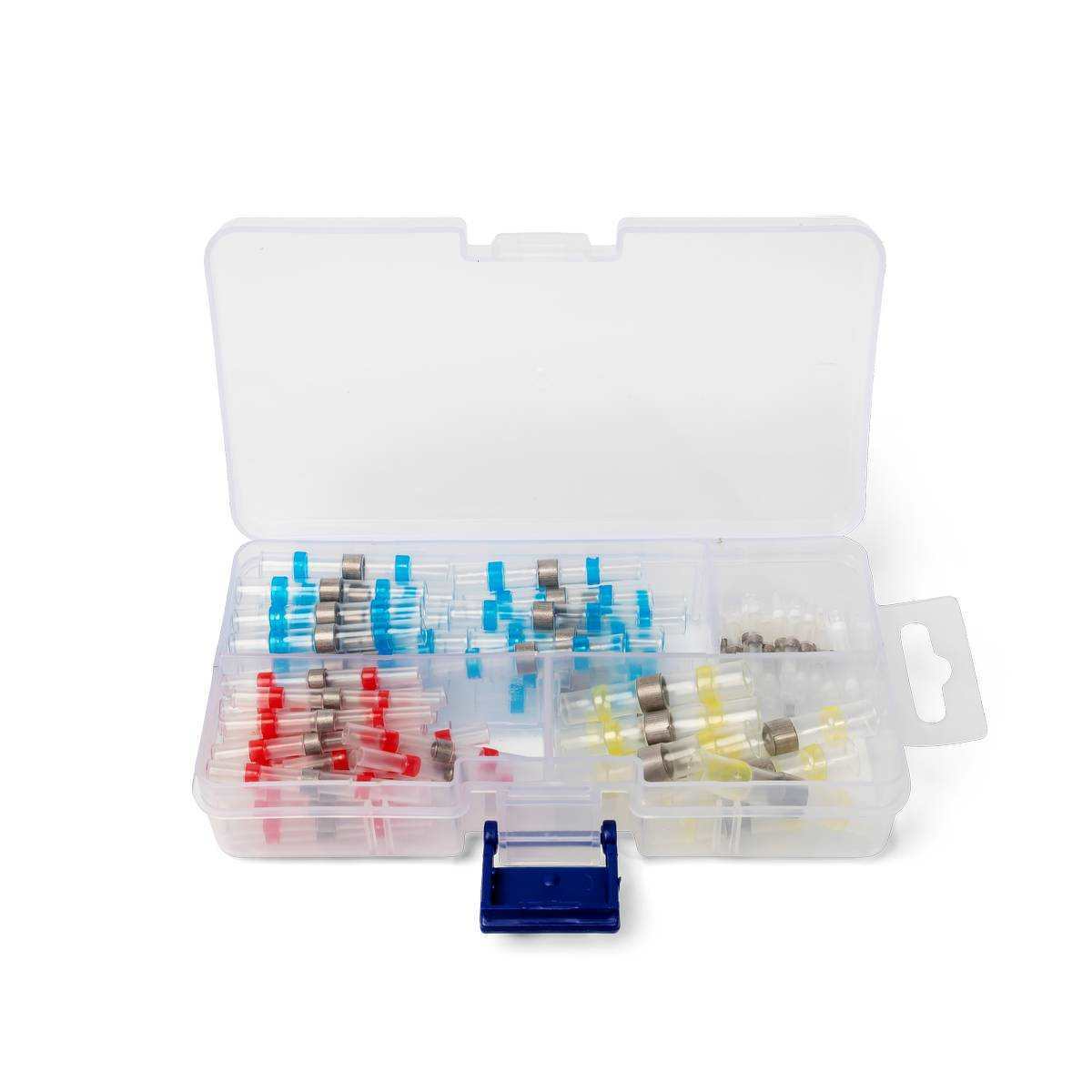

Набор термоусаживаемых соединителей под пайку

тип: ПК-Т-100

Предназначены для паяного соединения встык многопроволочных медных проводов
Не требуют использования флюса для монтажа
Материал изоляции: сшитый полиэтилен
Не содержит галогенов
Термостойкость изоляции: +125 °C
Максимальное напряжение: 690 В
Особенности конструкции:
- в центре соединителя расположено кольцо низкотемпературного припоя
- по краям соединителя на внутренней поверхности термоусаживаемой трубки интегрированы цветные пояски термоплавкого клея, обеспечивающие полную герметичность соединения после усадки
Порядок монтажа:
- разместите соединитель на одном из проводов, cдвинув его в сторонуот предварительно зачищенных концов жил
- распушите отдельные проводники и соедините концы жил встык с заходом проводников друг в друга
- обожмите руками выступающие проводники, сформировав место стыка
- сдвиньте соединитель на место контакта, расположив поясок припоя по центру соединяемых зачищенных жил
- используя бутановую горелку или фен, равномерно прогрейте припой со всех сторон до его расплавления
- дайте изделию остыть

Состав набора	Цвет манжеты	сечение (мм²)	ток (А)	кол-во (шт.)
ПК-Т 0.34	белый	0.25-0.34	7	25
ПК-Т 1.0	красный	0.5-1.0	19	35
ПК-Т 2.5	синий	1.5-2.5	27	30
ПК-Т 6.0	желтый	4.0-6.0	46	10
Пластмассовая коробка	-	-	-	1

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 25 лет

Сертификация

Декларация соответствия на изолированные наконечники (EAC)

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
83606	ПК-Т-100	1	шт	2 610.32

Всего позиций: 1

SKU	товарные позиции	Рабочее напряжение, до (кВ)	Сечение жилы, мм²	Класс гибкости жилы	Материал контактной части	Набор	Тип органайзера	Технология монтажа
83606	ПК-Т-100	0.69	4/6/0.5/2.5/0.75/1.5/0.34/1.0/0.25	2/3/4/5/6	медь	да	прозрачная пластиковая коробка	термоусадка

Всего позиций: 1
