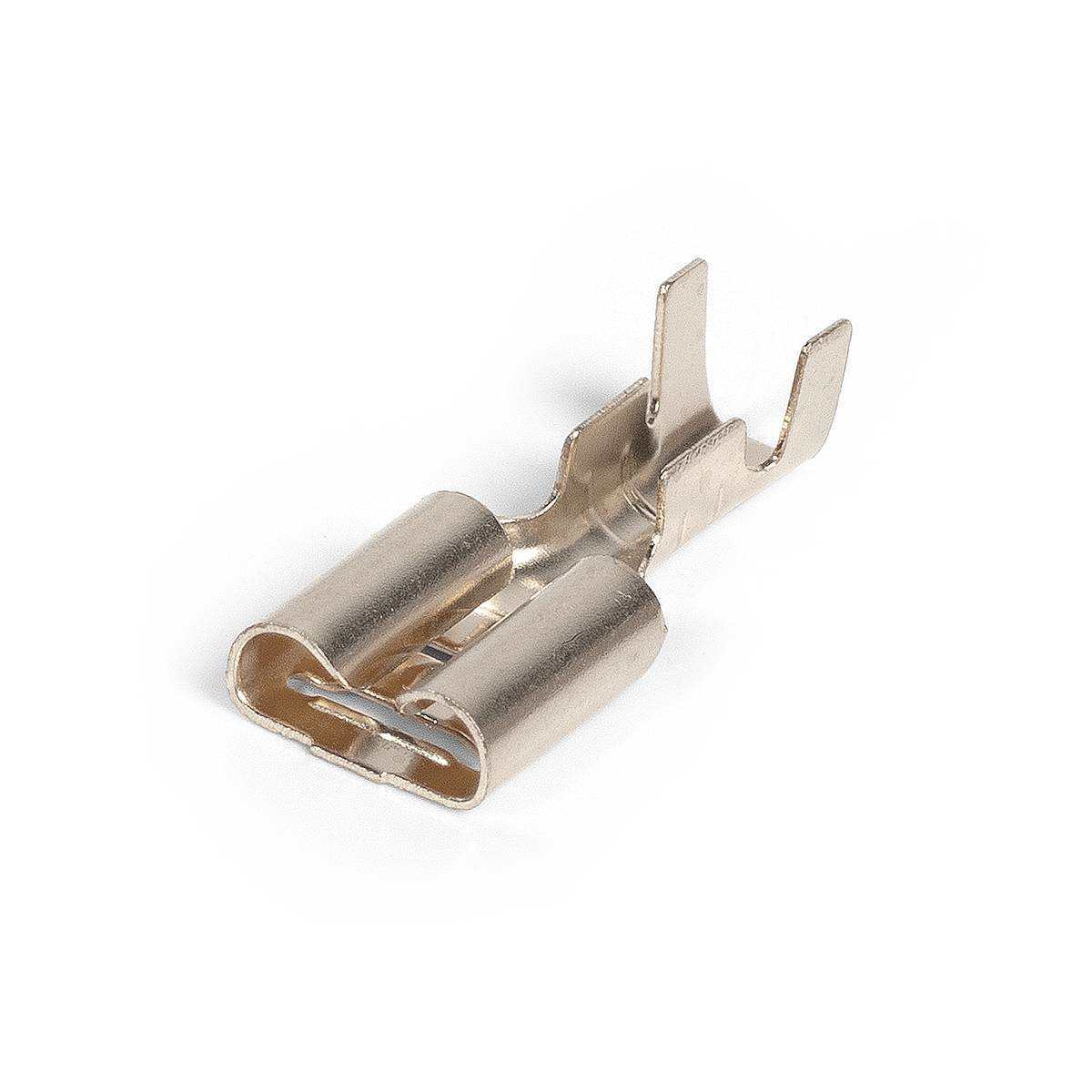

Разъем плоский луженый неизолированный (мама)

тип: РП-М(л)

(ТУ 3424-001-59861269-2004)

Предназначены для формирования вибростойких быстроразъемных соединений и оконцевания многопроволочных гибких медных проводов
Рекомендовано использовать в зонах вибрации и повышенных температур
Материал коннектора: латунь марки Л63
Покрытие коннектора: электролитическое лужение
Температурный диапазон: от -55 °C до +135 °C
Максимальное напряжение: 400 В
Поперечные засечки в месте контактного скругления под кабельную жилу увеличивают механическую прочность соединения «разъем–жила»
Двухконтурный обжим по жиле и изоляции обеспечивает особую механическую прочность и вибростойкость соединений
Конструкция клемм предусматривает фиксаторы замкового типа, защелкивающиеся при парном соединении разъемов «мама–папа»
Размер контакта определяется шириной «В» клеммы РП-П
Для опрессовки используется двухконтурная матрица МПК-04 «КВТ»

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 25 лет

Сертификация

Декларация соответствия на неизолированные автоклеммы (EAC)

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
89246	РП-М(л) 2,5 - (6,3) РП-М(л) 2,5 - (6,3)	500	шт	4.42

Всего позиций: 1

SKU	товарные позиции	Рабочее напряжение, до (кВ)	Сечение жилы, мм²	Класс гибкости жилы	Покрытие контактной части	Материал контактной части	Технология монтажа
89246	РП-М(л) 2,5 - (6,3) РП-М(л) 2,5 - (6,3)	0.4	0.75/2.5/1.5/1.0	3/4/5/6	гальваническое лужение	латунь	опрессовка

Всего позиций: 1

SKU	товарные позиции	L	L₁	l	B	S
89246	РП-М(л) 2,5 - (6,3) РП-М(л) 2,5 - (6,3)	17.3	7.3	6.8	6.5	0.3

Всего позиций: 1

SKU	товарные позиции	.stp
89246	РП-М(л) 2,5 - (6,3) РП-М(л) 2,5 - (6,3)	скачать файл .stp

Всего позиций: 1
