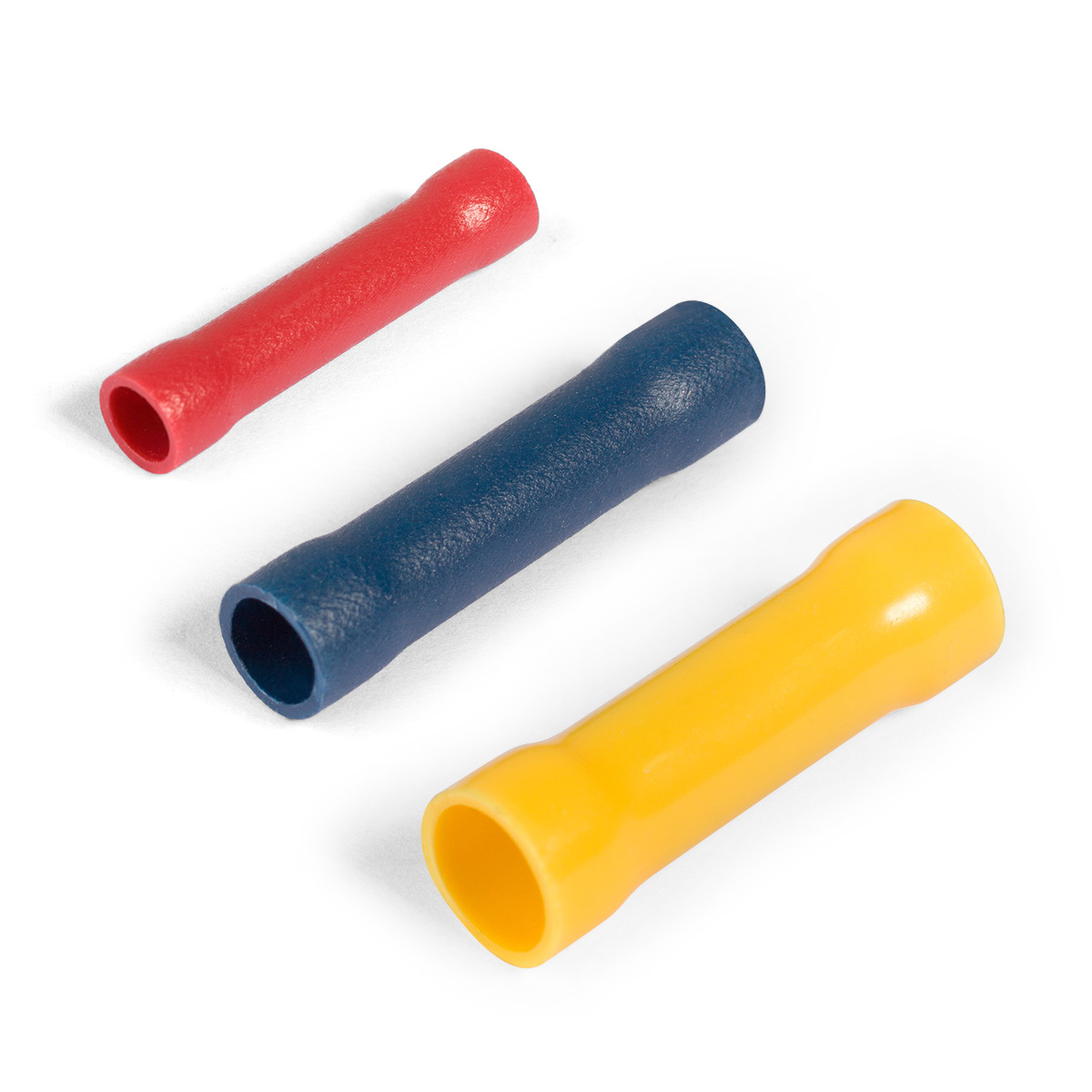

Гильзы соединительные изолированные в ПВХ корпусе

Серия

тип: ГСИ

(ТУ 3424-001-59861269-2004)

Предназначены для соединения встык многопроволочных медных проводов методом опрессовки
Материал изоляции: самозатухающий ПВХ.
Класс V-0 по UL94
Термостойкость изоляции: 75 °C
Материал гильзы: латунь марки Л63у
Покрытие гильзы: электролитическое лужение
Максимальное напряжение: 690 В
Особенности конструкции:
- гильза выполнена из бесшовной цельнотянутой медной трубки
- стопорная высечка, расположенная по центру гильзы, определяет глубину захода провода в соединитель
- снятые по краям гильзы фаски облегчают заведение провода
Расширенные мультиразмерные диапазоны опрессовки наконечников сечением до 10 мм²
В пределах указанного диапазона возможно соединение в одну линию проводов разных сечений или монтаж ответвления
Опрессовка поверх изолирующего корпуса

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 25 лет

Гильзы соединительные изолированные КВТ

Сертификация

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)

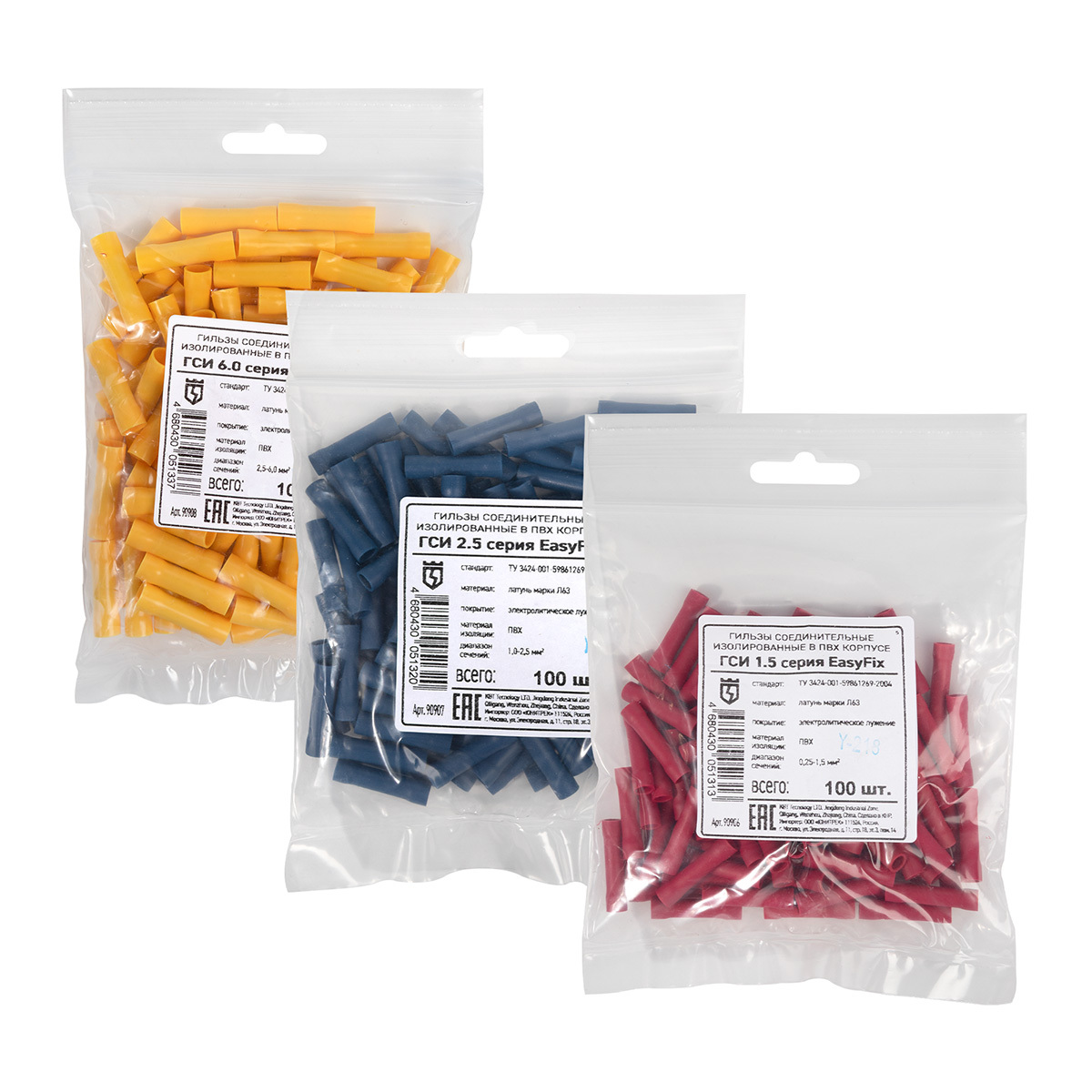

90906	ГСИ 1.5 серия EasyFix ГСИ 1.5 серия EasyFix	100	шт	4.9
90907	ГСИ 2.5 серия EasyFix ГСИ 2.5 серия EasyFix	100	шт	5.94
90908	ГСИ 6.0 серия EasyFix ГСИ 6.0 серия EasyFix	100	шт	10.08

Всего позиций: 3

SKU	товарные позиции	Рабочее напряжение, до (кВ)	Сечение жилы, мм²	Класс гибкости жилы	Покрытие контактной части	Материал контактной части	Цвет изоляции	Технология монтажа

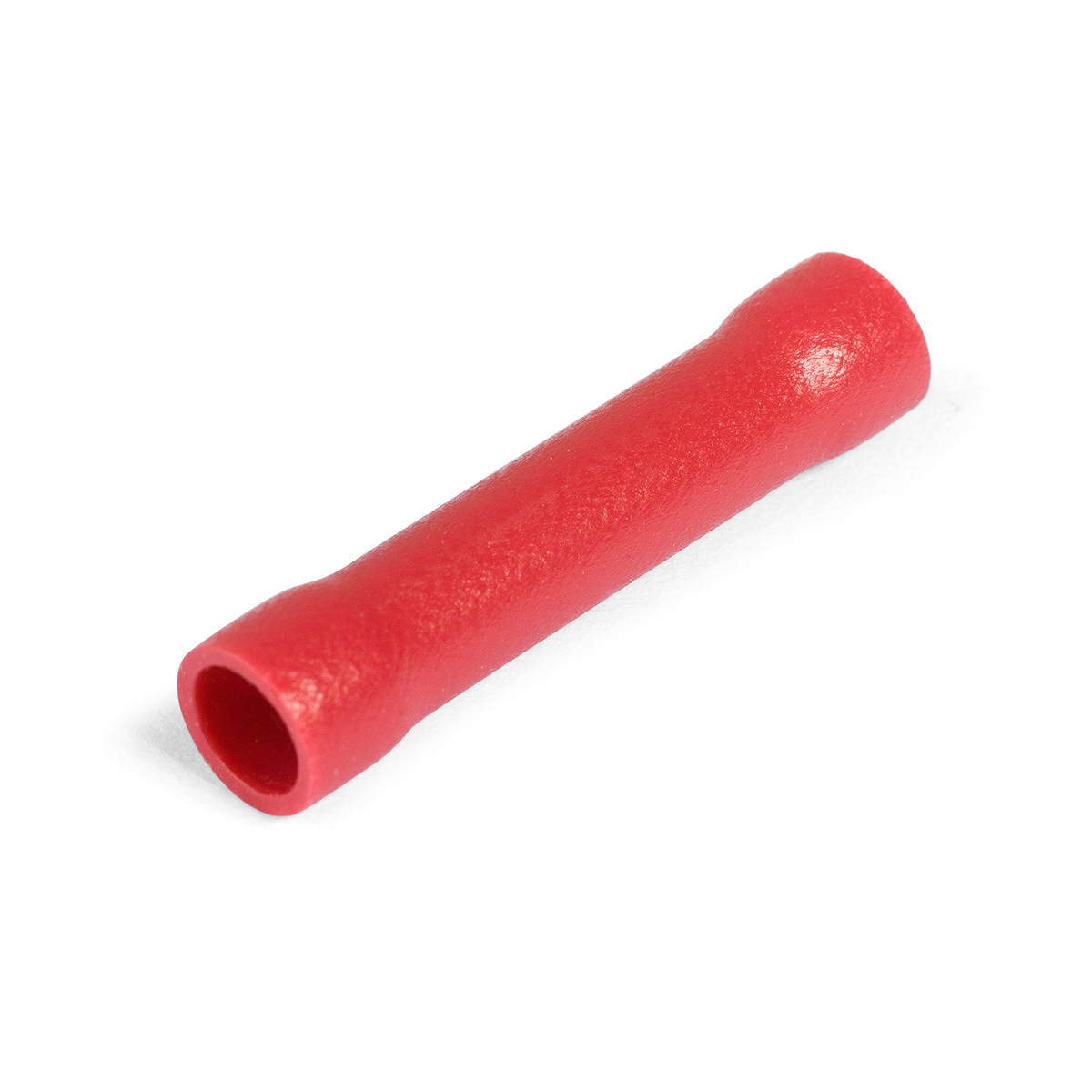

90906	ГСИ 1.5 серия EasyFix ГСИ 1.5 серия EasyFix	0.69	0.34/1.5/0.25/0.75/1.0/0.5	3/4/5/6	гальваническое лужение	латунь	красный	опрессовка

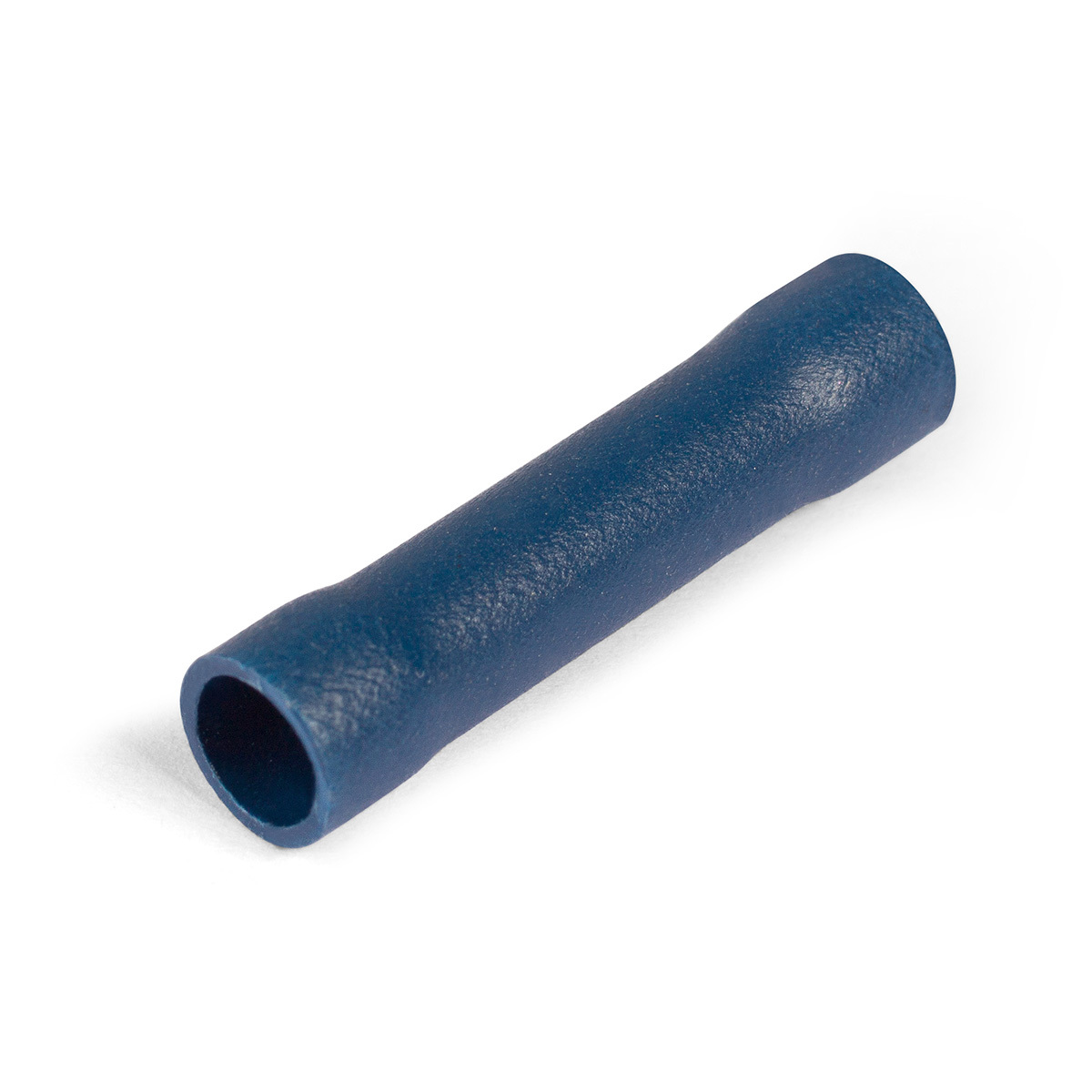

90907	ГСИ 2.5 серия EasyFix ГСИ 2.5 серия EasyFix	0.69	2.5/1.5/1.0	3/4/5/6	гальваническое лужение	латунь	синий	опрессовка

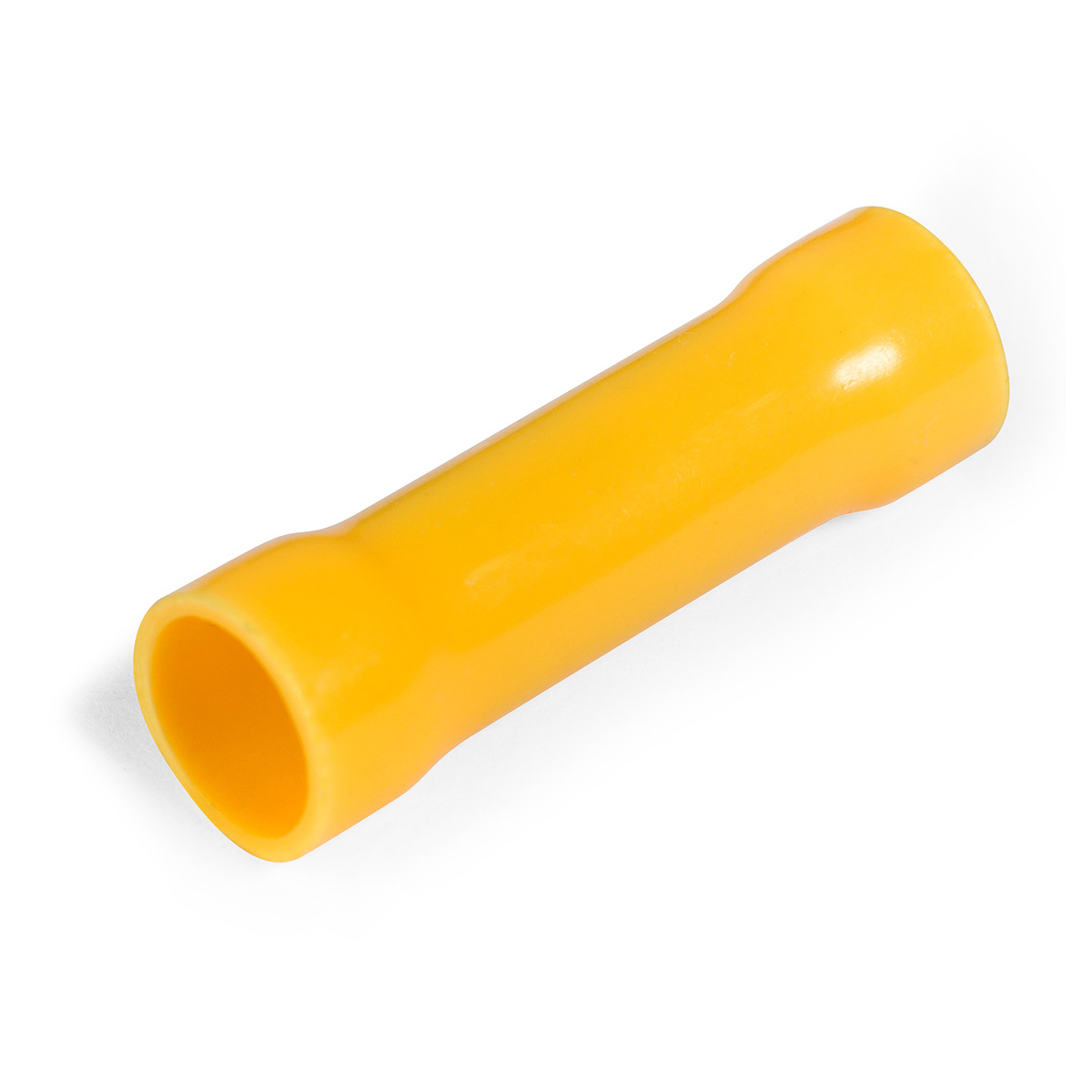

90908	ГСИ 6.0 серия EasyFix ГСИ 6.0 серия EasyFix	0.69	4/6/2.5	3/4/5/6	гальваническое лужение	латунь	желтый	опрессовка

Всего позиций: 3

SKU	товарные позиции	L	L₁	S	d₁
90906	ГСИ 1.5 серия EasyFix ГСИ 1.5 серия EasyFix	26	15	0.6	1.7
90907	ГСИ 2.5 серия EasyFix ГСИ 2.5 серия EasyFix	26	15	0.7	2.3
90908	ГСИ 6.0 серия EasyFix ГСИ 6.0 серия EasyFix	27	15	0.8	3.4

Всего позиций: 3

SKU	товарные позиции	.stp
90906	ГСИ 1.5 серия EasyFix ГСИ 1.5 серия EasyFix
90907	ГСИ 2.5 серия EasyFix ГСИ 2.5 серия EasyFix
90908	ГСИ 6.0 серия EasyFix ГСИ 6.0 серия EasyFix

Всего позиций: 3
