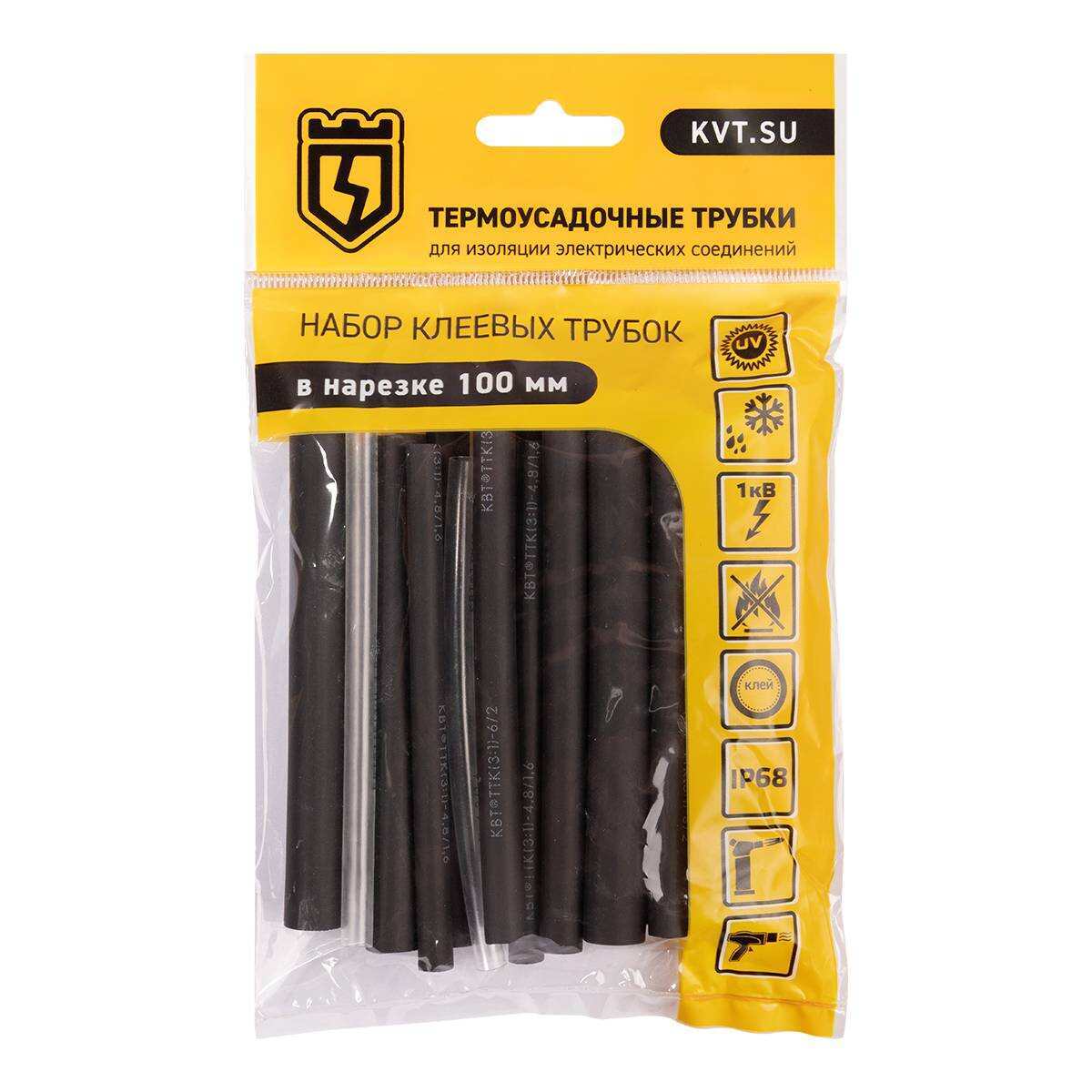

Набор клеевых термоусадочных трубок в нарезке 100 мм
тип: «Гермокомплект»
(ТУ 2247-021-97284872-2006)- Предназначены для герметизации, изоляции, маркировки и защиты от коррозии контактных соединений
- Коэффициент усадки: 3:1
- Материал: полиолефин, не поддерживает горение (кроме прозрачной)
- Цвет: черный, прозрачный
- По всей внутренней поверхности термоусадочных трубок методом соэкструзии нанесен слой термоплавкого клея
- Трубки черного цвета устойчивы к UV-излучению и погодным условиям
- Прозрачные трубки гарантируют визуальный контроль контактных соединений после усадки
- Инструмент для монтажа: высокотемпературные строительные фены серии ТТ, пропановая горелка ПГ, портативные бутановые горелки марки «КВТ»
| Относительное удлинение при разрыве | не менее 350% |
| Температура усадки | 115-140 °С |
| Температура эксплуатации | от -55 °С до +125 °С |
| Прочность на растяжение | не менее 10 МПа |
| Электрическая прочность | не менее 20 кВ/мм |
| Рабочее напряжение | до 1000 В |
| Удельное объемное электрическое сопротивление | 1014 Ом*см |
|
Наименование набора |
Состав набора | Длина (мм) | Количество и цвет трубок в наборе(шт) | |
|---|---|---|---|---|
| черн | прозр | |||
| Гермокомплект 3/1 | ТТК-3/1 | 100 | 20 | - |
| Гермокомплект 4.8/1.6 | ТТК-4.8/1.6 | 100 | 20 | - |
| Гермокомплект 6/2 | ТТК-6/2 | 100 | 20 | - |
| Гермокомплект 9/3 | ТТК-9/3 | 100 | 20 | - |
| Гермокомплект 12/4 | ТТК-12/4 | 100 | 10 | - |
| Гермокомплект 18/6 | ТТК-18/6 | 100 | 5 | - |
| Гермокомплект Мульти | ||||
| ТТК-4.8/1.6 | 100 | 6 | 2 | |
| ТТК-6/2 | 100 | 6 | 2 | |
| ТТК-9/3 | 100 | 3 | 1 | |
| Гермокомплект Мульти Макс | ТТК-3/1 | 100 | 8 | - |
| ТТК-4.8/1.6 | 100 | 6 | - | |
| ТТК-6/2 | 100 | 6 | - | |
| ТТК-9/3 | 100 | 3 | - | |
| ТТК-12/3 | 100 | 1 | - | |
| SKU | товарные позиции | кратность | ед.изм | РРЦ (руб.) | к сравнению |
|---|---|---|---|---|---|
89786
|
Гермокомплект 3/1
|
1 |
шт
|
142.02 | Cравнить |
|
73657
|
Гермокомплект 4.8/1.6
|
1 |
шт
|
189.58 | Cравнить |
|
73658
|
Гермокомплект 6/2
|
1 |
шт
|
203.62 | Cравнить |
|
73659
|
Гермокомплект 9/3
|
1 |
шт
|
250.04 | Cравнить |
|
73660
|
Гермокомплект 12/4
|
1 |
шт
|
176.55 | Cравнить |
|
86589
|
Гермокомплект 20/6
|
1 |
шт
|
176.00 | Cравнить |
|
73662
|
Гермокомплект Мульти
|
1 |
шт
|
209.32 | Cравнить |
|
89778
|
Гермокомплект Мульти Макс
|
1 |
шт
|
215.21 | Cравнить |
| SKU | товарные позиции | Тип трубки | Рабочее напряжение, до (кВ) | Длина нарезки, мм | Коэффициент усадки | Материал | ||
|---|---|---|---|---|---|---|---|---|
|
89786
|
Гермокомплект 3/1
|
в наборе | 1 | 3 | 1 | 100 | 3:1 | полиолефин |
|
73657
|
Гермокомплект 4.8/1.6
|
в наборе | 1 | 4.8 | 1.6 | 3:1 | полиолефин | |
|
73658
|
Гермокомплект 6/2
|
в наборе | 1 | 6 | 2 | 3:1 | полиолефин | |
|
73659
|
Гермокомплект 9/3
|
в наборе | 1 | 9 | 3 | 3:1 | полиолефин | |
|
73660
|
Гермокомплект 12/4
|
в наборе | 1 | 12 | 4 | 3:1 | полиолефин | |
|
86589
|
Гермокомплект 20/6
|
в наборе | 1 | 18 | 6 | 100 | 3:1 | полиолефин |
|
73662
|
Гермокомплект Мульти
|
в наборе | 1 | 3:1 | полиолефин | |||
|
89778
|
Гермокомплект Мульти Макс
|
в наборе | 1 | 100 | 3:1 | полиэтилен |
Термоусаживаемая трубка проста в использовании и не требует глубоких, специальных знаний при ее применении. Но, тем не менее, существуют простые правила, при соблюдении которых, работать с термоусаживаемой трубкой будет удобно, быстро и просто. Подробнее смотри: «Требования к технологии монтажа термоусаживаемых трубок».
Коэффициент усадки — это отношение диаметра термоусаживаемой трубки до усадки (в состоянии поставки) к ее диаметру после свободной усадки. Другими словами диаметр трубки с коэффициентом усадки 2:1 уменьшается в 2 раза, трубки 3:1 - соответственно в три раза, а 4:1 — в четыре. Чем больше коэффициент усадки, тем сложнее термоусаживаемая трубка в изготовлении, и тем более универсальна и эффективна в применении. При больших перепадах в диаметрах изолируемых поверхностей термоусаживаемая трубка с большим коэффициентом усадки незаменима.
При выборе термоусаживаемой трубки необходимо в первую очередь знать диаметр поверхности, на которую будет усаживаться трубка. Для трубки с коэффициентом 2:1 необходимо руководствоваться правилом 80:20 при ее выборе. Согласно этому правилу, трубка должна быть усажена не менее чем на 20% и не более чем 80% от полного номинального диапазона усадки. Другим словами внутренний диаметр трубки до усадки должен быть больше, чем основание, на которое будет производиться усадка на 10-20%, а после усадки должен быть меньше диаметра основания на 10-20%. При этих условиях будет обеспечено плотное прилегание трубки к изделию.
В состав «нг» трубки входят вещества подавляющие горение – антипирены. Антипирены имеют определенный цвет. Введение в трубку антипиренов, т. е. придание ей свойств замедления горение не совместимо с сохранением ее прозрачности.
Термоусаживаемая трубка помимо радиальной усадки имеет еще и продольную усадку. Чем больше диаметр трубки, тем больше ее продольная усадка, которая может достигать 15%. Продольная усадка зависит от многих факторов, таких как композиционный состав материала, из которого выполнена трубка, технология расширения (раздувки), длина отрезка усаживаемой трубки, ее диаметр и техника монтажа. Кроме того, при значительных перепадах в диаметрах изолируемых поверхностей трубка может уменьшаться в длине за счет компенсации перепада высот. Для уменьшения степени продольной усадки рекомендована усадка трубки в направлении от одного конца трубки к другому. Для определения фактической степени продольной усадки мы рекомендуем предварительно провести усадку мерного отрезка. Нарезка трубки на монтажные куски должна производиться по результатам тестирования.
Та термоусаживаемая трубка, которая попадает в руки потребителя, первоначально имела совсем другие размеры. Перед этим, трубка прошла несколько производственных этапов: экструдирование, облучение, нагревание и растяжение (раздувку). В процессе монтажа трубка усаживается при помощи термофена или газовой горелки, возвращаясь к своей первоначальной форме и размерам. Это и есть суть феномена, называемого «память формы».
Теоретически да. Если вы усаживаете трубку в свободном состоянии и обладаете установкой для ее повторного нагрева и раздувки, то трубка может быть усажена и раздута вновь бесконечное количество раз. Эффект «памяти формы» не теряет своей силы при многочисленных циклах нагревания, растяжения, охлаждения и усадки.
Предварительный прогрев металлических поверхностей необходим для предупреждения образования так называемых «холодных рубцов». Металл обладает высокой теплопроводностью, поэтому, когда трубка усаживается на холодное металлическое основание она остывает слишком быстро в местах соприкосновения с металлом. В результате неравномерного остывания на разных поверхностях усаженная трубка может приобретать нежелательный эффект разнотолщинности. Кроме того прогрев металла позволяет избавиться от возможного конденсата в случае, если холодное изделие с улицы попадает в условия комнатной температуры.
При соблюдении общих требований условий хранения предъявляемых к термоусаживаемой трубке, ее качественные характеристики остаются неизменными на протяжении десятков лет. Таким образом, срок годности термоусаживаемых трубок практически не ограничен.
Основная проблема эксплуатации клеевой трубки при отрицательных температурах заключается в термоплавком клее. При незначительных механических деформациях клей может терять свою адгезию или рассыпаться. Однако, клеевые трубки производства «КВТ», имеют специально разработанный состав клея, сохраняющей свою вязкость и адгезию при отрицательных температурах.
