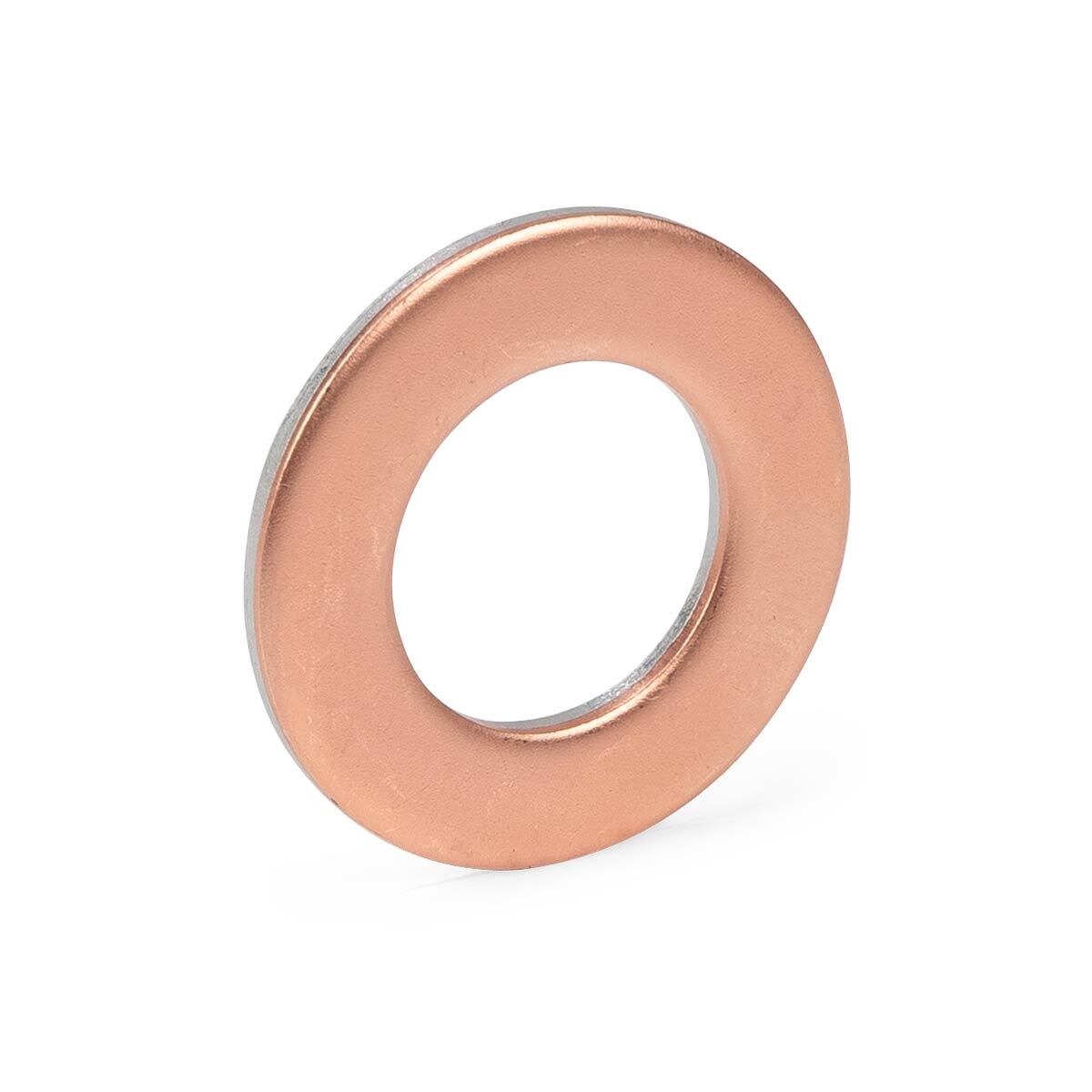

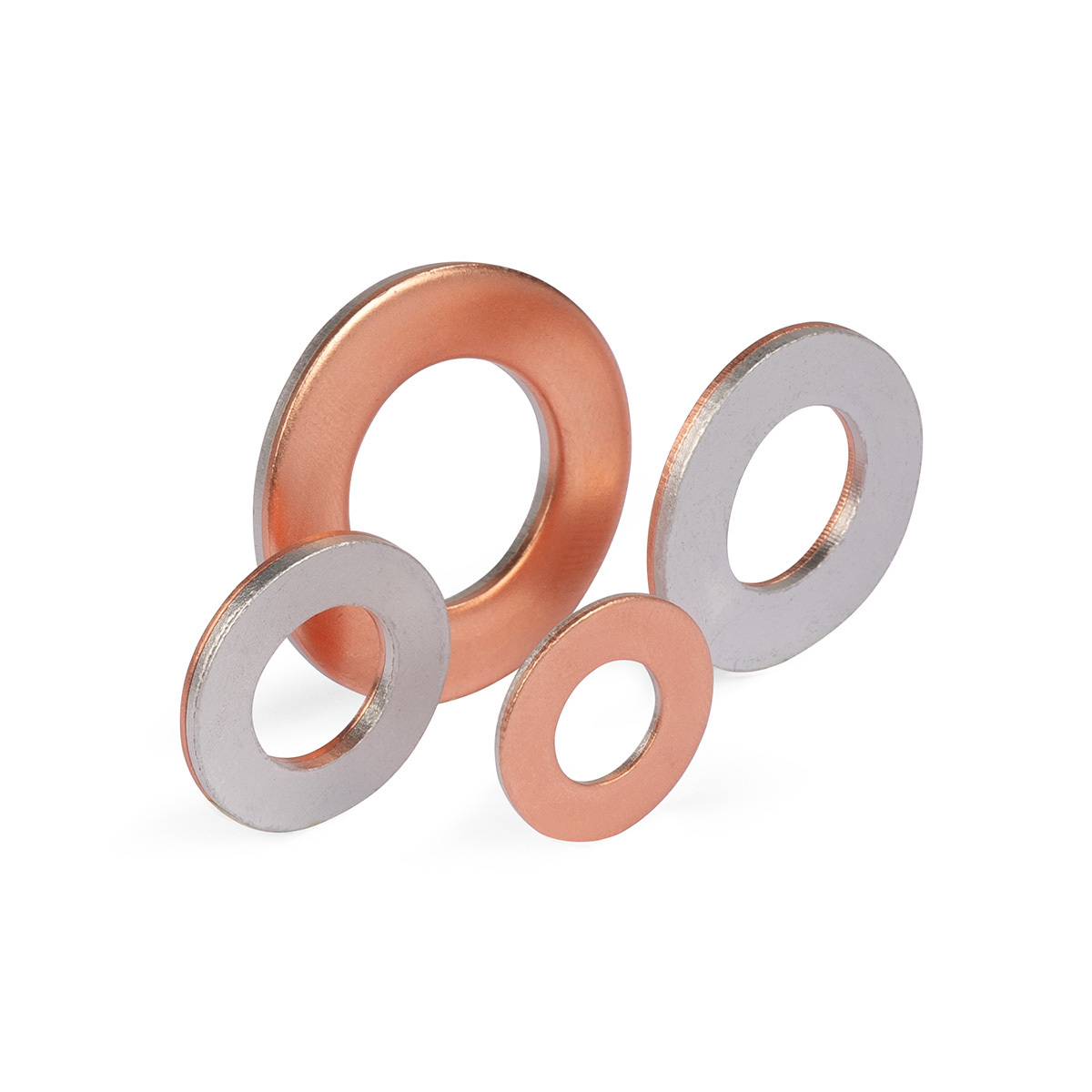

Шайбы медно-алюминиевые

    тип: ШАМ

      (ТУ 1680-040-9728-4872-2010)
      • Предназначены для подключения алюминиевых наконечников к медным шинам и клеммам электротехнических устройств
      • Материал:
        • электротехнический алюминий марки АД1
        • медь марки М1
      • Слои меди и алюминия соединены на молекулярном уровне, что исключает возникновение гальванической пары «медь – алюминий», приводящей к увеличению контактного сопротивления и аварийным ситуациям
      • Используется в качестве биметаллической прокладки между медной шиной и контактной лопаткой алюминиевого наконечника
      • При установке шайбы ее медная сторона монтируется к медной шине, а алюминиевая — к алюминиевому наконечнику
      • Алюмомедные шайбы являются универсальными и подходят для нескольких размеров алюминиевых наконечников с одинаковым отверстием под контактный винт
      • Экономная альтернатива алюмомедным наконечникам
      • Рекомендованы для оснащения ремонтных бригад и аварийных служб
      ТД КВТ Шайбы медно-алюминиевые ШАМ
      • Товарные позиции

      • Размерные характеристики (мм)

      • Технические характеристики

      • Вопросы и ответы

      • Сопутствующие товары

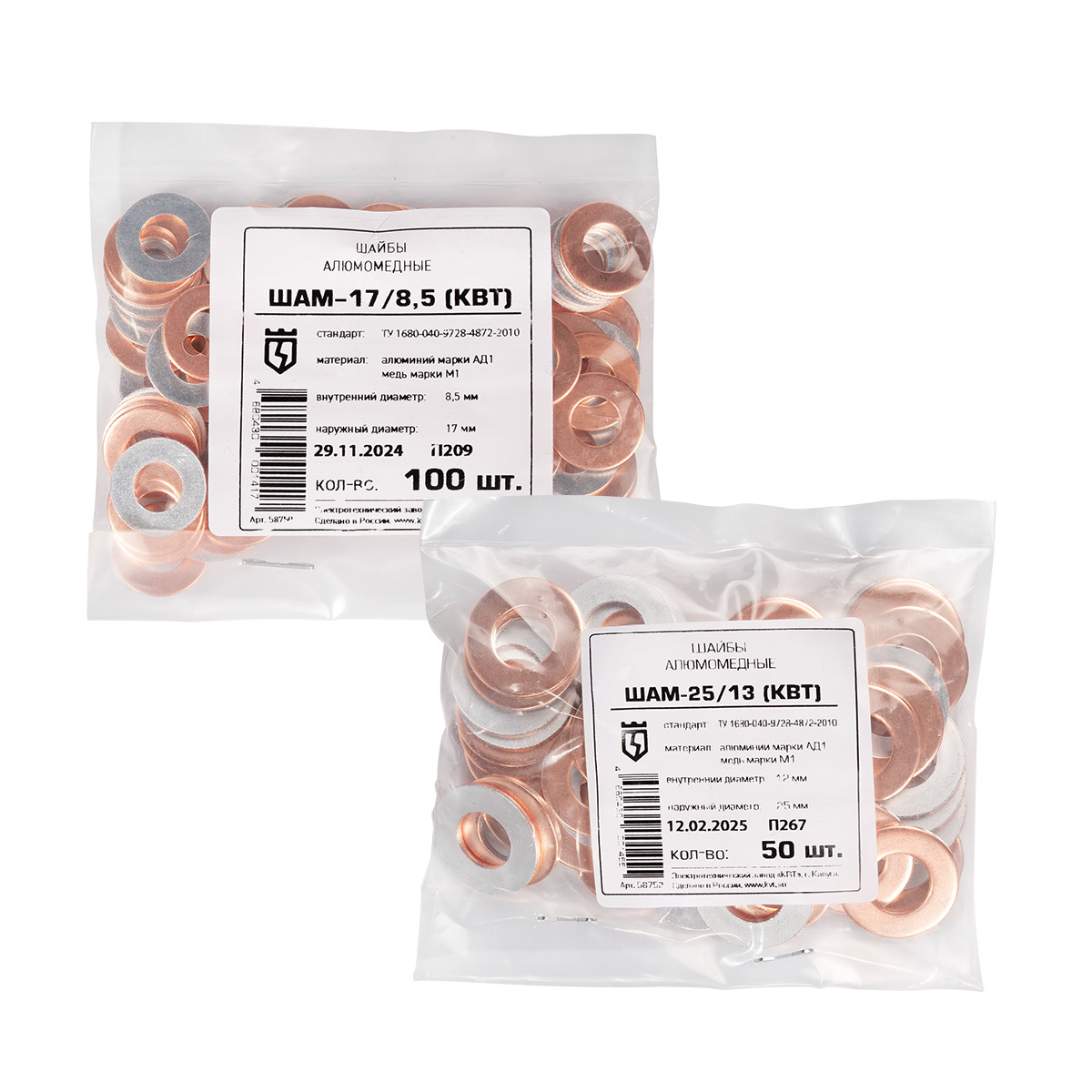

      товарные позиции Тип упаковки Кол-во ед. в упаковке ед. арт. кратность/ мин. норма отпуска цена кр опт цена опт цена
      ШАМ 17/8.5 п/э пакет 100 шт 58750 100 39.52 45.45 54.54
      ШАМ 20/11 п/э пакет 100 шт 58751 100 72.52 83.4 100.08
      ШАМ 25/13 п/э пакет 50 шт 58752 50 85.56 98.39 118.07
      ШАМ 30/17 п/э пакет 50 шт 58753 50 108.99 125.34 150.41

      всего позиций: 4

      товарные позиции S D d
      ШАМ 17/8.5 1 17 8.5
      ШАМ 20/11 2 20 11
      ШАМ 25/13 2 25 13
      ШАМ 30/17 2 30 17
      товарные позиции Тип коннектора Рабочее напряжение, до (кВ) Материал жилы Сечение жилы, мм² Класс гибкости жилы Материал контактной части Размер крепёжного болта Технология монтажа
      ШАМ 17/8.5 шайба переходная
      35
      медь
      алюминий
      10
      16
      25
      1
      2
      3
      4
      5
      6
      медь
      алюминий
      М8
      прочее
      ШАМ 20/11 шайба переходная
      35
      медь
      алюминий
      35
      50
      70
      1
      2
      3
      4
      5
      6
      медь
      алюминий
      М10
      прочее
      ШАМ 25/13 шайба переходная
      35
      медь
      алюминий
      95
      120
      150
      1
      2
      3
      4
      5
      6
      медь
      алюминий
      М12
      прочее
      ШАМ 30/17 шайба переходная
      35
      медь
      алюминий
      185
      1
      2
      3
      4
      5
      6
      медь
      алюминий
      М16
      прочее
      Можно ли вместо алюмо-медных наконечников использовать шайбы ШАМ?

      Биметаллические шайбы можно (и нужно) использовать при подключении алюминиевых кабелей с алюминиевыми наконечниками к медным шинам. Это корректный, и на порядок более цивилизованный способ монтажа, в сравнении с использованием прокладок из оцинкованных стальных шайб. Тем биметаллические шайбы и хороши, что при своих малых размерах и незначительном весе, пара пакетиков с ними всегда могут лежать в сумке монтажника. Как раз на тот случай, когда нужно подключить алюминий к меди. Тем не менее, если о подключении алюминиевого кабеля к медным шинам известно заранее, мы рекомендуем использовать высокотехнологичные наконечники ТАМ, конструкция которых позволяет сделать подключение без переходников. Ведь если монтажник ошибется, и повернет алюмо-медную шайбу не той стороной, все пойдет «вкривь и вкось».
