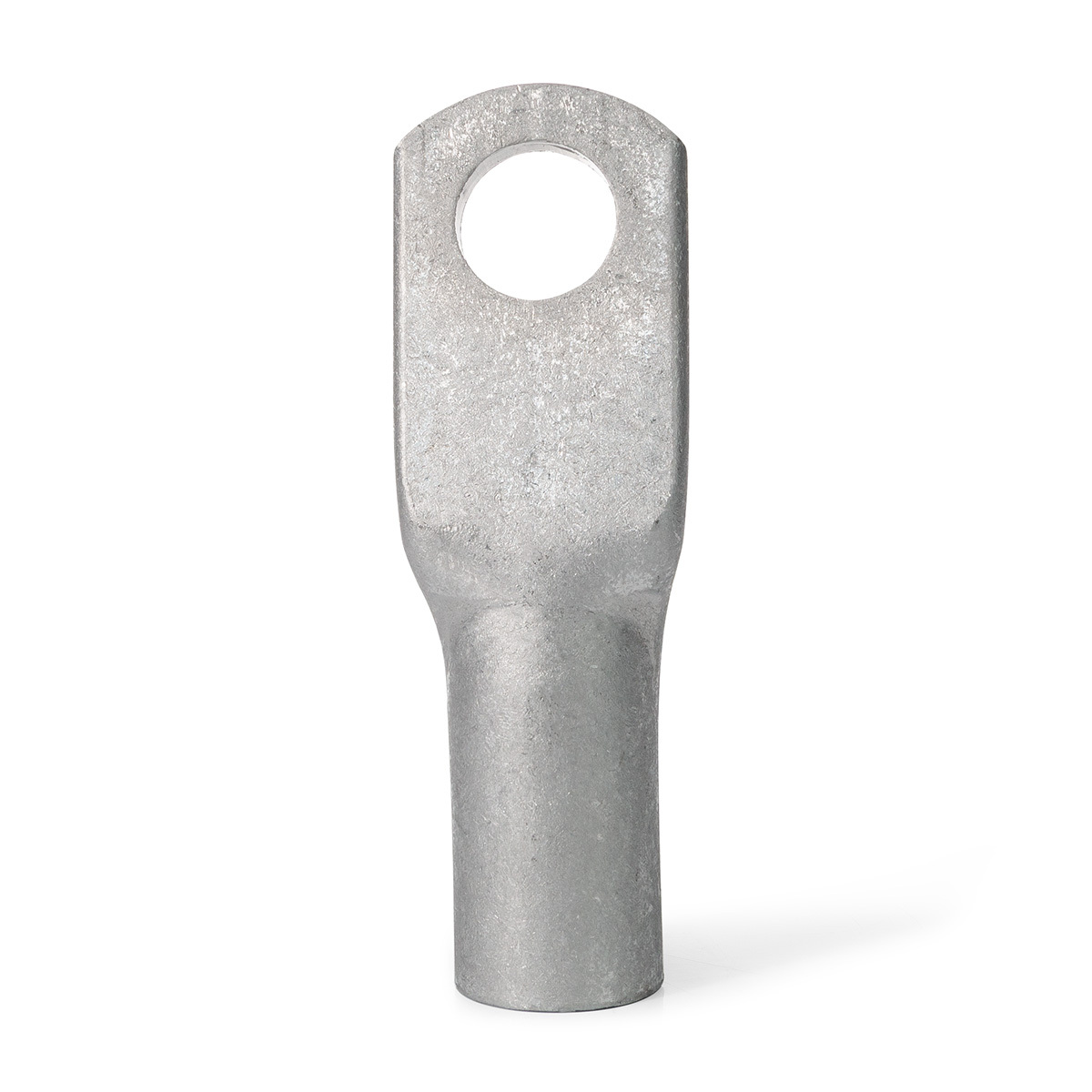

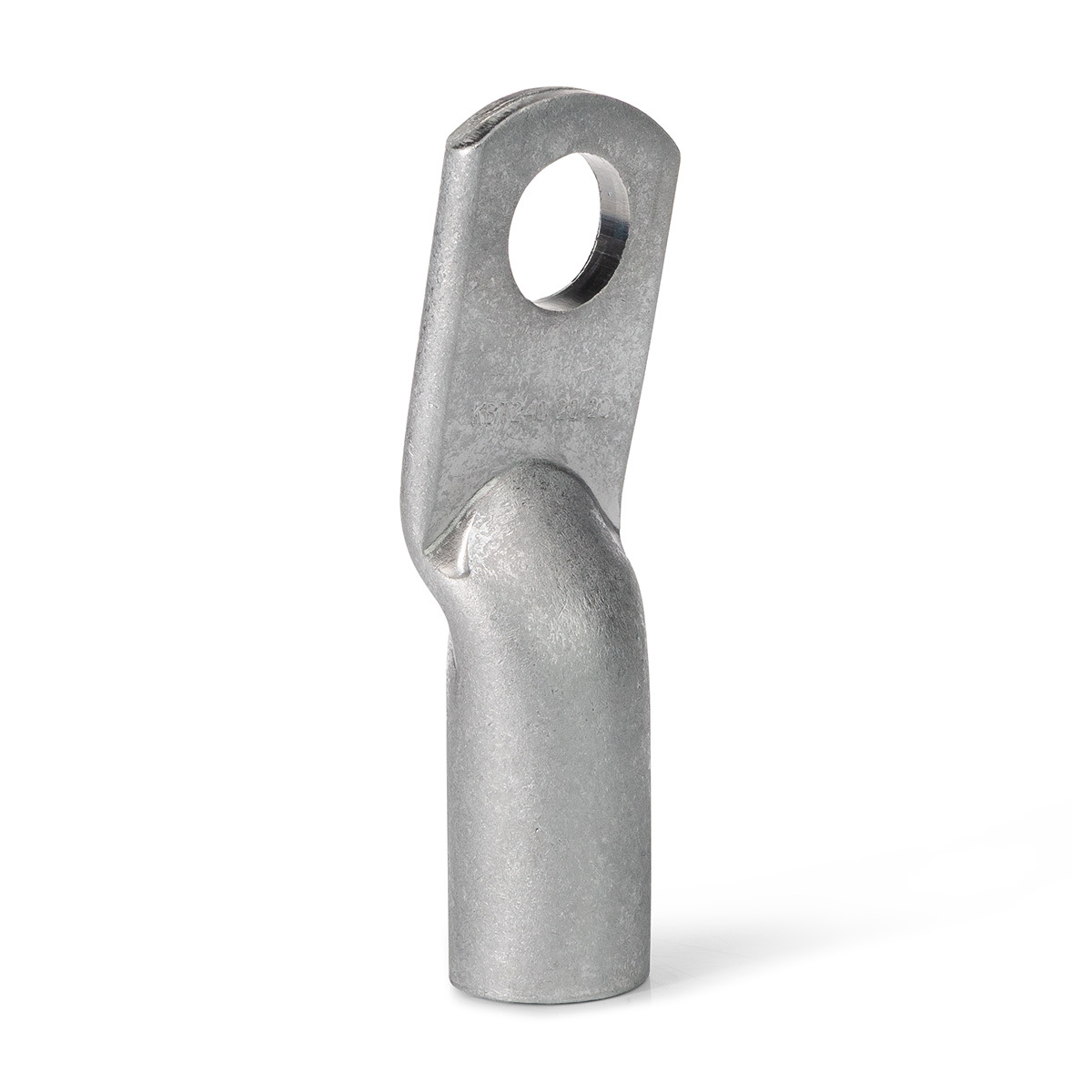

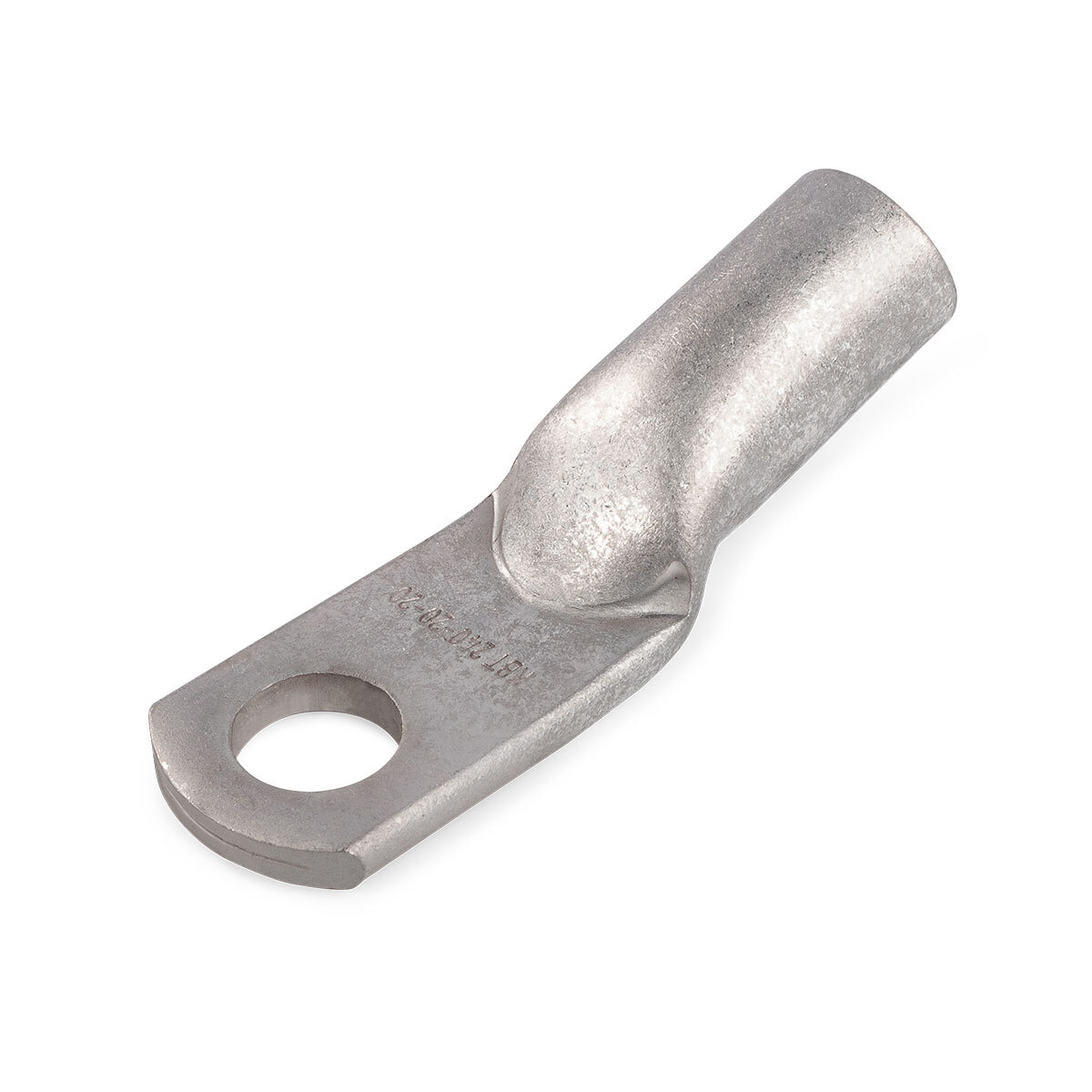

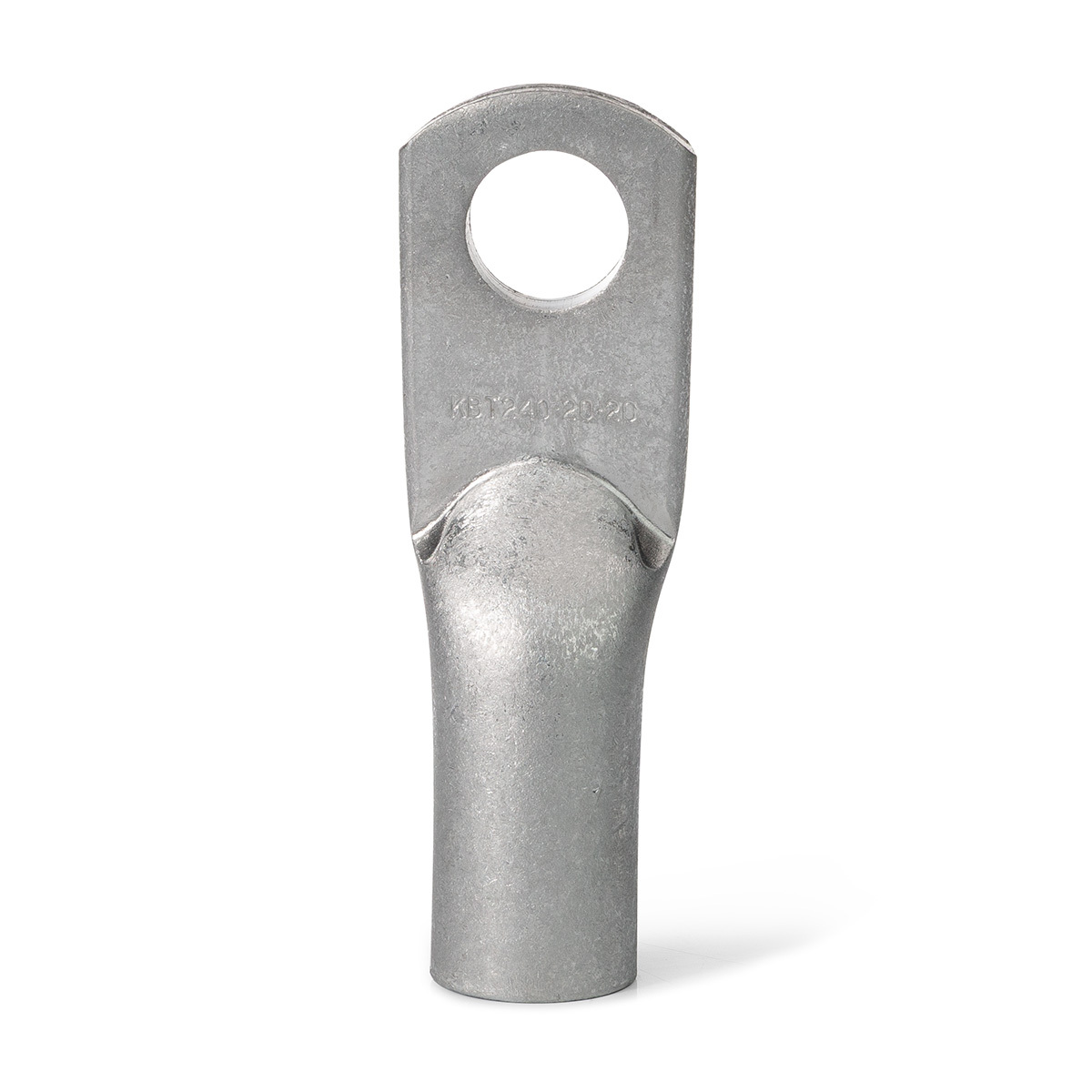

- Предназначены для оконцевания опрессовкой алюминиевых кабелей и проводов
- Материал: алюминий марки АД1
- Рабочее напряжение: до 35 кВ
- При подключении к медным шинам рекомендовано использование алюмомедных шайб ШАМ
- Секторные жилы перед опрессовкой рекомендовано скруглить набором матриц скругления НМ-300-C (КВТ)
- После зачистки концов алюминиевых жил кордощеткой К-50 (КВТ) на жилы наносится проводящая контактная паста «КВТ».
Внутреннюю поверхность наконечника также следует зачистить и смазать пастой, после чего завести жилу до упора и произвести опрессовку
- Товарные позиции
- Размерные характеристики (мм)
- Технические характеристики
- Документация на продукцию
- Вопросы и ответы
- Сопутствующие товары
- Дополняющие видео

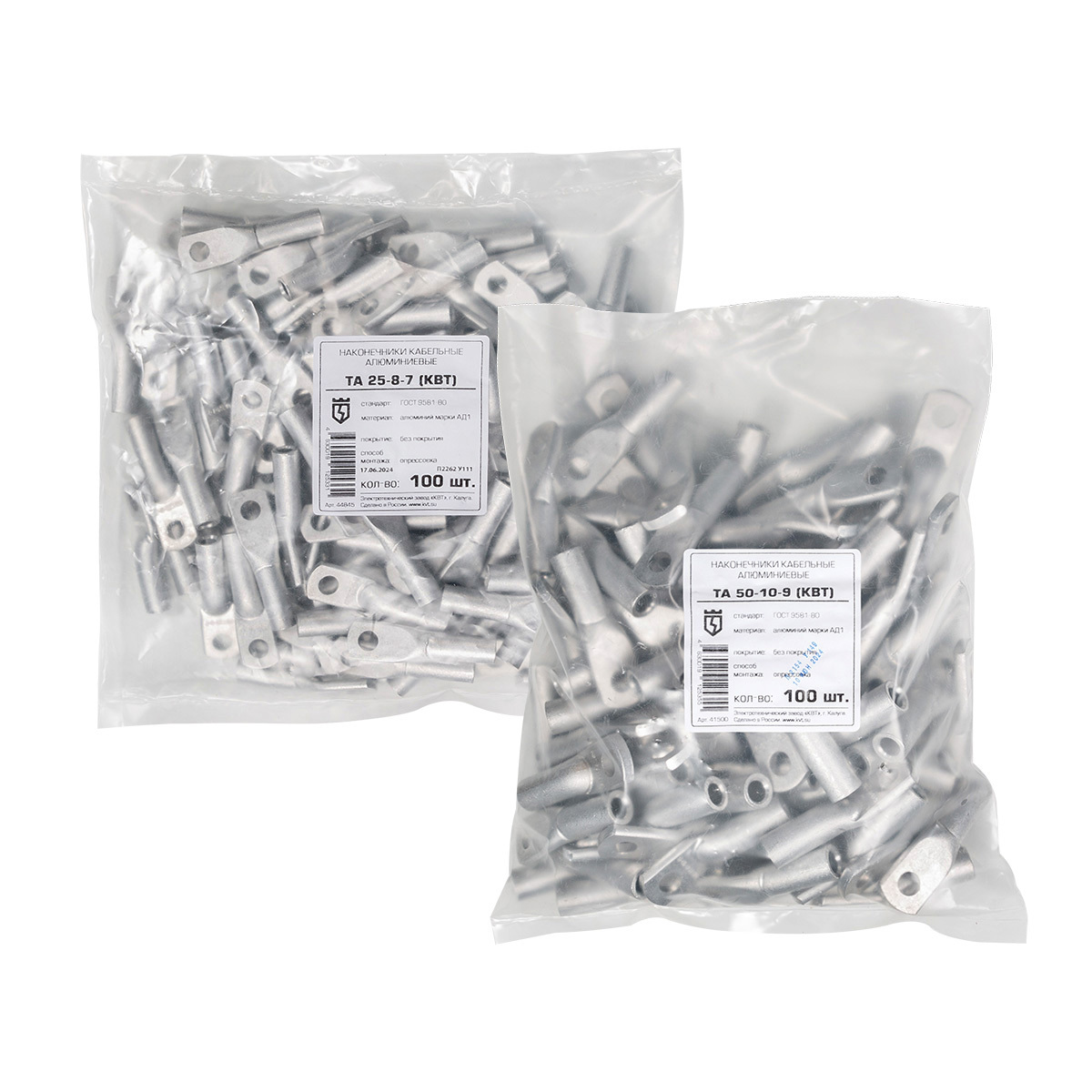

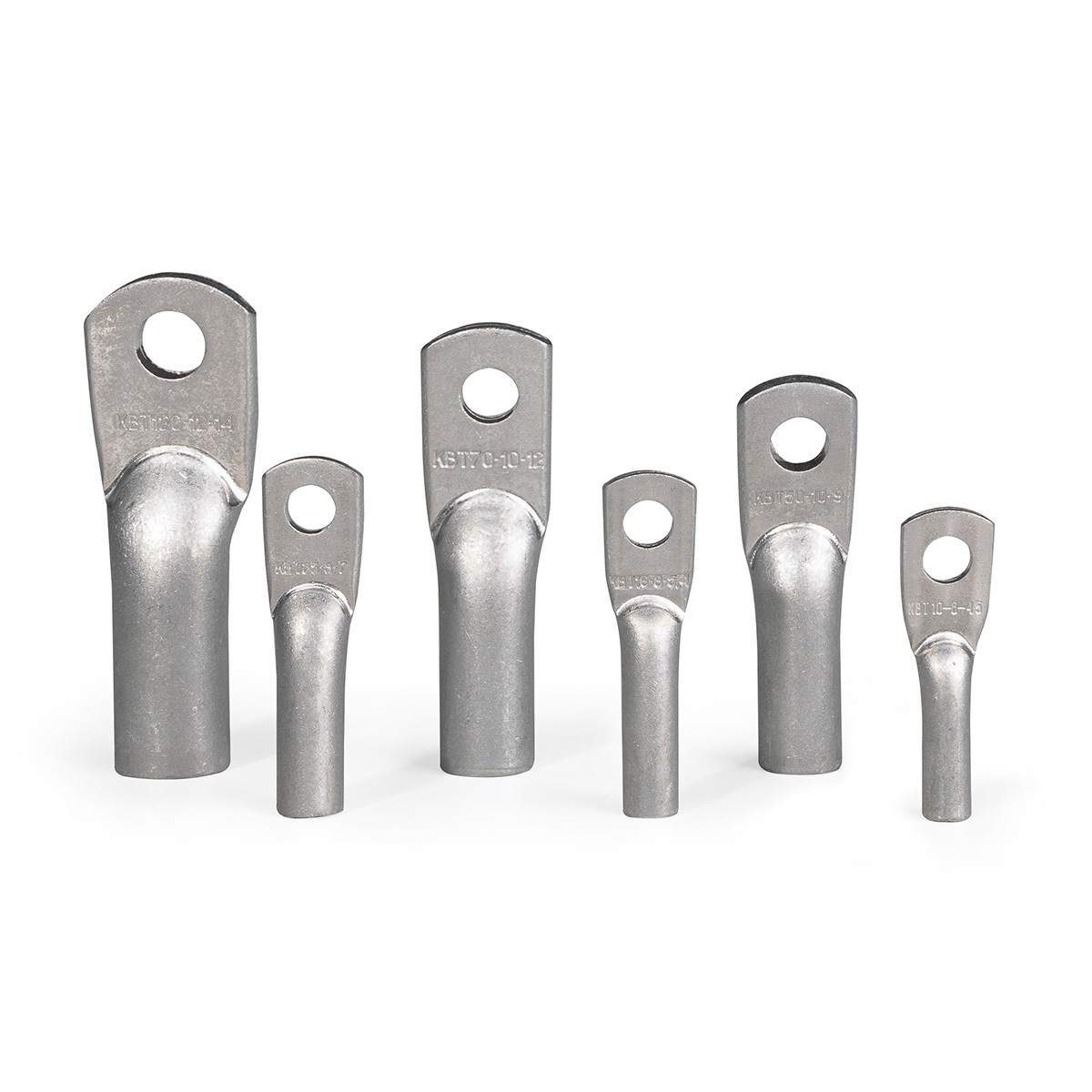

товарные позиции | Тип упаковки | Кол-во ед. в упаковке | ед. | арт. | кратность/ мин. норма отпуска | цена кр опт | цена опт | цена |
---|---|---|---|---|---|---|---|---|
ТА 10-8-4.5 | п/э пакет | 100 | шт | 58776 | 100 | 7.87 | 9.05 | 10.86 |
ТА 16-8-5,4 | п/э пакет | 100 | шт | 44844 | 100 | 9.65 | 11.1 | 13.32 |
ТА 25-8-7 | п/э пакет | 100 | шт | 44845 | 100 | 11.59 | 13.33 | 16 |
ТА 35-10-8 | п/э пакет | 100 | шт | 42453 | 100 | 14.09 | 16.2 | 19.44 |
ТА 50-10-9 | п/э пакет | 100 | шт | 41500 | 100 | 16.8 | 19.32 | 23.18 |
ТА 70-10-12 | п/э пакет | 50 | шт | 44639 | 50 | 21.8 | 25.07 | 30.08 |
ТА 95-12-13 | п/э пакет | 50 | шт | 44564 | 50 | 25.04 | 28.8 | 34.56 |
ТА 120-12-14 | п/э пакет | 25 | шт | 41425 | 25 | 32.78 | 37.7 | 45.24 |
ТА 150-12-17 | п/э пакет | 25 | шт | 41428 | 25 | 44.54 | 51.22 | 61.46 |
ТА 185-16-19 | п/э пакет | 25 | шт | 41432 | 25 | 50.52 | 58.1 | 69.72 |
ТА 240-20-20 | п/э пакет | 10 | шт | 41496 | 10 | 61.34 | 70.54 | 84.65 |
ТА 300-20-24 | п/э пакет | 10 | шт | 58777 | 10 | 82.47 | 94.84 | 113.81 |
всего позиций: 12
товарные позиции | L | B | D | d | d₁ |
---|---|---|---|---|---|
ТА 10-8-4.5 | 54 | 16.5 | 8.4 | 8.5 | 4.5 |
ТА 16-8-5,4 | 59 | 16.5 | 8.4 | 10 | 5.4 |
ТА 25-8-7 | 62 | 18 | 8.4 | 12 | 7 |
ТА 35-10-8 | 68 | 20 | 10.5 | 14 | 8 |
ТА 50-10-9 | 75 | 23 | 10.5 | 16 | 9 |
ТА 70-10-12 | 86 | 25 | 10.5 | 18 | 12 |
ТА 95-12-13 | 89 | 28 | 13 | 20 | 13 |
ТА 120-12-14 | 96 | 33 | 13 | 22 | 14 |
ТА 150-12-17 | 107 | 34 | 13 | 24 | 17 |
ТА 185-16-19 | 116 | 36 | 17 | 26 | 19 |
ТА 240-20-20 | 126 | 40 | 21 | 28 | 20 |
ТА 300-20-24 | 145 | 48 | 21 | 32 | 24 |
товарные позиции | Тип коннектора | Рабочее напряжение, до (кВ) | Материал жилы | Сечение жилы, мм² | Класс гибкости жилы | Материал контактной части | Покрытие контактной части | Размер крепёжного болта | Технология монтажа |
---|---|---|---|---|---|---|---|---|---|
ТА 10-8-4.5 | наконечник кольцевой |
35 |
алюминий |
10 |
1 2 3 4 5 6 |
алюминий |
без покрытия |
М8 |
опрессовка |
ТА 16-8-5,4 | наконечник кольцевой |
35 |
алюминий |
16 |
1 2 3 4 5 6 |
алюминий |
без покрытия |
М8 |
опрессовка |
ТА 25-8-7 | наконечник кольцевой |
35 |
алюминий |
25 |
1 2 3 4 5 6 |
алюминий |
без покрытия |
М8 |
опрессовка |
ТА 35-10-8 | наконечник кольцевой |
35 |
алюминий |
35 |
1 2 3 4 5 6 |
алюминий |
без покрытия |
М10 |
опрессовка |
ТА 50-10-9 | наконечник кольцевой |
35 |
алюминий |
50 |
1 2 3 4 5 6 |
алюминий |
без покрытия |
М10 |
опрессовка |
ТА 70-10-12 | наконечник кольцевой |
35 |
алюминий |
70 |
1 2 3 4 5 6 |
алюминий |
без покрытия |
М10 |
опрессовка |
ТА 95-12-13 | наконечник кольцевой |
35 |
алюминий |
95 |
1 2 3 4 5 6 |
алюминий |
без покрытия |
М12 |
опрессовка |
ТА 120-12-14 | наконечник кольцевой |
35 |
алюминий |
120 |
1 2 3 4 5 6 |
алюминий |
без покрытия |
М12 |
опрессовка |
ТА 150-12-17 | наконечник кольцевой |
35 |
алюминий |
150 |
1 2 3 4 5 6 |
алюминий |
без покрытия |
М12 |
опрессовка |
ТА 185-16-19 | наконечник кольцевой |
35 |
алюминий |
185 |
1 2 3 4 5 6 |
алюминий |
без покрытия |
М16 |
опрессовка |
ТА 240-20-20 | наконечник кольцевой |
35 |
алюминий |
240 |
1 2 3 4 5 6 |
алюминий |
без покрытия |
М20 |
опрессовка |
ТА 300-20-24 | наконечник кольцевой |
35 |
алюминий |
300 |
1 2 3 4 5 6 |
алюминий |
без покрытия |
М20 |
опрессовка |
Медные наконечники KLAUKE обладают повышенной пластичностью, благодаря термообработке. Что можете сказать о технологии производства наконечников «КВТ»?
В презентационных материалах компании KLAUKE действительно говорится о том, что их медные наконечники обладают особой «текучестью» и пластичностью при опрессовке, поскольку «непосредственно перед лужением, они проходят термообработку». Актуальность термообработки объясняется необходимостью снятия внутренних напряжений металла, образовавшихся при штамповке. Явление, о котором говорит уважаемая компания понятно. Увеличение твердости металла (в данном случае, меди) в процессе любых механических операций, будь то штамповка или гибка, действительно имеет место и на профессиональном жаргоне, применительно к штамповке, носит название «наклеп». Однако абсолютно непонятно, какое отношение эти известные процессы имеют к медным наконечникам, сделанным из трубы. Ведь «наклепу» и стрессу подвергается не трубная часть, а сплющиваемая лопатка и переходная зона деформации лопатка-хвостовик. Каким образом затвердение металла коснется трубной части, на которой и производится опрессовка?! Совершенно по-другому ситуация обстоит с изолированными наконечниками, наконечниками под пайку и штифтовыми наконечниками. Характерной особенностью этих типов наконечников является то, что все они сделаны из листа, а не из трубы. Все они миниатюрны, поэтому «наклеп» и стресс, возникшие в одном месте, отзываются в близлежащих. И самое главное, для того, чтобы превратить изначально плоскую контактную часть таких наконечников в круглую, требуется не один, а от 2 до 4 ударов пресса, выполняющего данную операцию. Именно В ЭТОМ СЛУЧАЕ отпуск наконечников и приведение их к мягкому, пластичному состоянию в термопечи становится абсолютно необходимым. Данный производственный этап — «дополнительная обработка перед лужением», в обязательном порядке присутствует для наконечников под пайку, наконечников НШП и изолированных наконечников, выпускаемых на заводе «КВТ». Возвращаясь к технологии «КВТ» по наконечникам, сделанным из трубы, следует отметить, что медная труба, используемая при их производстве, заказывается изначально — только мягкая. А потому, на наш взгляд, термическая обработка перед лужением здесь не требуется. Термический отпуск изделий был бы оправдан в единственном случае — если заказывается более дешевая твердая медная труба.
Я предпочитаю только пайку как самый надежный метод контактных соединений…
За последние 60 лет, техника опрессовки продвинулась достаточно далеко. Появилось новое поколение различных видов наконечников, которые предполагают исключительно непаянный способ соединения, а также профессиональный инструмент и калиброванные матрицы для обжима каждого типа наконечников. Развитие технического прогресса, стимулировавшее новые технологии контактных соединений, убедительно показывает правильность тренда: и авиастроение, и космическая отрасль, не говоря уже об обычной электромонтажной практике, практически полностью перешли на непаянные технологии. Немаловажным является так же вопрос здоровья, поскольку, в большинстве своем, в России пайка по-прежнему осуществляется припоями, содержащими свинец.
Как правильно подобрать кабельный наконечник?
Правильный выбор наконечника – первый ответственный этап, от которого напрямую зависит качество и надежность смонтированной контактной клеммы. Золотое правило гласит: «внутренний диаметр хвостовика наконечника должен оптимально соответствовать диаметру зачищенной жилы». То есть кабельная жила должна заходить в наконечник с минимальным люфтом. Для наконечников типа ТА, ТАМ, ТМЛ(DIN), ТМЛс, НШП выбор не представляет проблемы, поскольку номинал наконечников соответствует сечению кабельной жилы. Сложности возникают при подборе медных наконечников ТМ и ТМЛ по ГОСТ 7386-80. Есть два пути. — В качестве навигатора, можно использовать специальную таблицу подбора из ГОСТ. Однако для пользования таблицей, требуется знать класс гибкости кабельной жилы. То есть, как минимум, нужно знать марку кабеля и желательно визуально представлять, как выглядит сама жила. — В идеале, необходимо измерить фактический диаметр жилы, на которой предполагается монтаж. Измерять следует саму жилу, а не кабель в изоляции. Зная диаметр жилы, можно воспользоваться номенклатурой наконечников ТМ/ТМЛ из каталога или соответствующей страничкой на нашем сайте и найти в обозначениях наконечников размер внутреннего диаметра хвостовика. Это третья цифра в обозначении наконечников, например, цифра «13» в позиции ТМЛ 70-10-13 «КВТ». Подбор наконечников должен осуществляться таким образом, чтобы эта цифра была максимально близка (но не меньше!) к наружному диаметру жилы.
Сколько раз нужно опрессовывать наконечники и гильзы?
Количество опрессовок зависит от длины хвостовика наконечника, а так же от ширины и типа матриц, которыми проводится опрессовка. Для инструмента с клиновидным типом матриц, как правило, достаточно одной, максимум, двух опрессовок. Матрицы в форме шестигранника могут быть узкими (шириной 5 мм) или широкими (шириной около 10 мм). Число опрессовок для инструмента с узкими матрицами (например, ПКГ-50 или ПКГ-120 «КВТ») — от двух до четырех в зависимости от размера наконечника; с широкими матрицами (например, ПГРс-120 или ПГРс-300 «КВТ») — одна-две опрессовки. При монтаже кабельных гильз количество опрессовок удваивается. Рекомендуемое число опрессовок приведено в таблице на нашем сайте. Заметим, что некоторые типы наконечников, например, медные наконечники по DIN 46235 выпускаются с уже нанесенной разметкой под узкие и широкие матрицы в местах предполагаемой опрессовки.
Производите ли вы изделия по чертежам заказчика?
В дополнение к основному номенклатурному ряду кабельных наконечников и гильз, серийно выпускаемых заводом «КВТ», возможно изготовление партий нестандартных изделий по индивидуальным заказам. Инженеры завода «КВТ» могут также оказать помощь в разработке, сопровождении технической документации и в проведении необходимых испытаний.
Нужно ли пользоваться таблицей для подбора наконечников для опрессовки алюминиевых наконечников по ГОСТ?
По алюминиевым гостовским наконечникам, ситуация на порядок лучше, чем с аналогичными медными наконечниками. Номинал алюминиевых наконечников ТА по ГОСТ 9581-80 соответствует номиналу кабельных алюминиевых жил 1-го и 2-го классов. То есть сечение любого из существующих алюминиевых кабелей (если жила круглая) соответствует номиналу алюминиевого или алюмо-медного наконечника по ГОСТ 9581-80.
