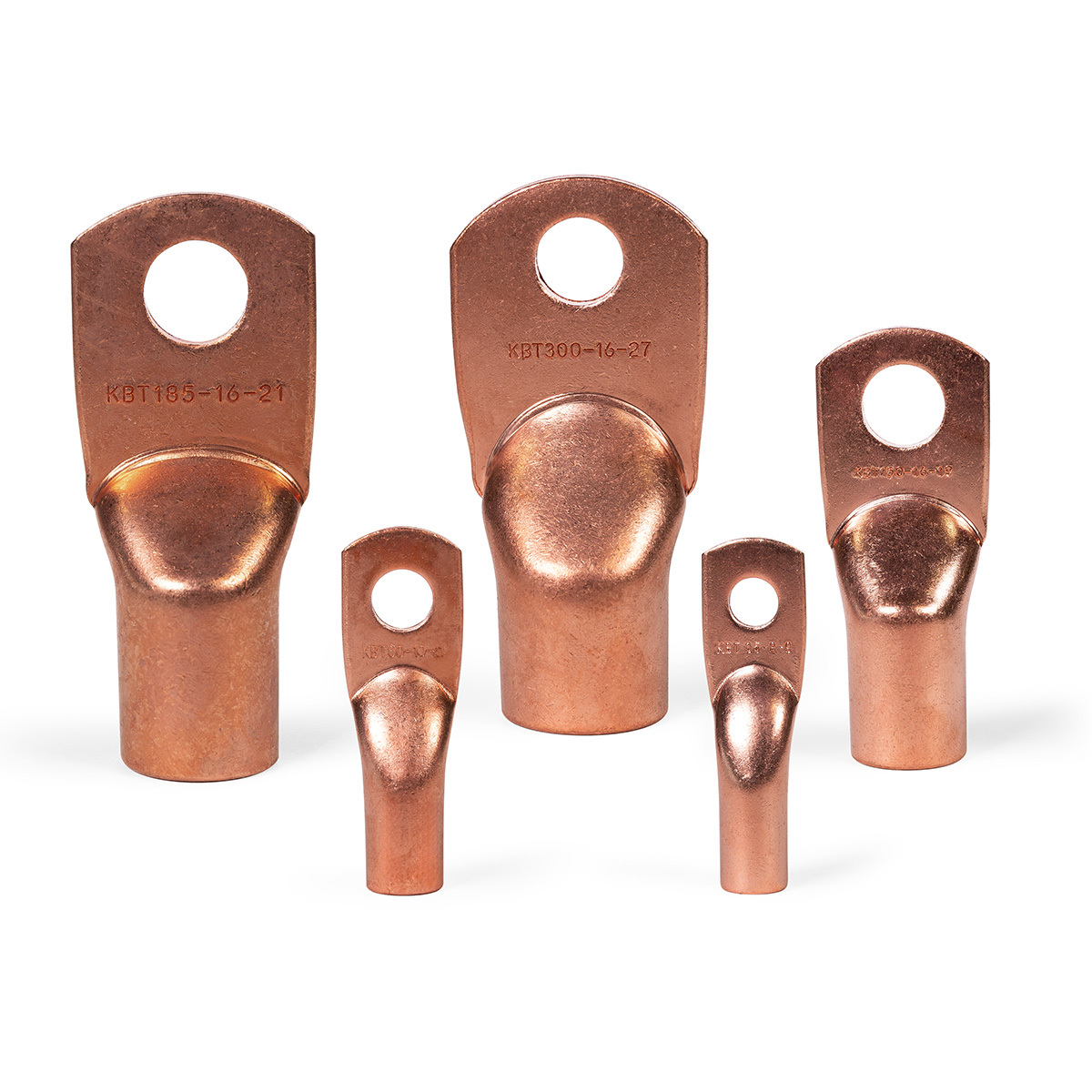

Наконечники медные под опрессовку

Наконечники медные под опрессовку
тип:ТМ
(ГОСТ 7386-80)
  • Пред­наз­на­че­ны для окон­це­ва­ния опрессовкой медных ка­бе­лей и про­во­дов
  • Материал: электротехническая медь мар­ки М2
  • Покрытие: без покрытия (климатическое исполнение: «УХЛЗ»)
  • Рабочее напряжение: до 35 кВ
  • «КВТ» — единственный завод в России, производящий полную линейку типоразмеров кабельных наконечников по ГОСТ 7386-80
  • 85 наименований в двух видах климатического исполнения
  • Хвостовики наконечников по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных медных жил 2-го и 3-го классов гибкости рекомендован выбор размеров наконечников по специальной таблице
  • Штампованная маркировка типоразмера и логотипа производителя на каждом наконечнике
  • Обязательное снятие фаски и галтовочная операция исключают наличие заусенцев и облегчают заведение кабельной жилы в наконечник
  • После штамповки наконечники подвергаются отжигу для повышения пластичности материала
  • Специальная серия высокоточных матриц для опрессовки наконечников и гильз по ГОСТ MW-образной формы. Матрицы совместимы с гидравлическими прессами «КВТ»
  • Технологическая оснастка и штампы для производства наконечников «КВТ» разрабатываются и изготалвиаются в инструментальном цехе завода
  • Комплексное решение от производителя:
  • Товарные позиции
  • Размерные характеристики (мм)
  • Технические характеристики
  • Документация на продукцию
  • Вопросы и ответы
  • Сопутствующие товары
  • Дополняющие видео

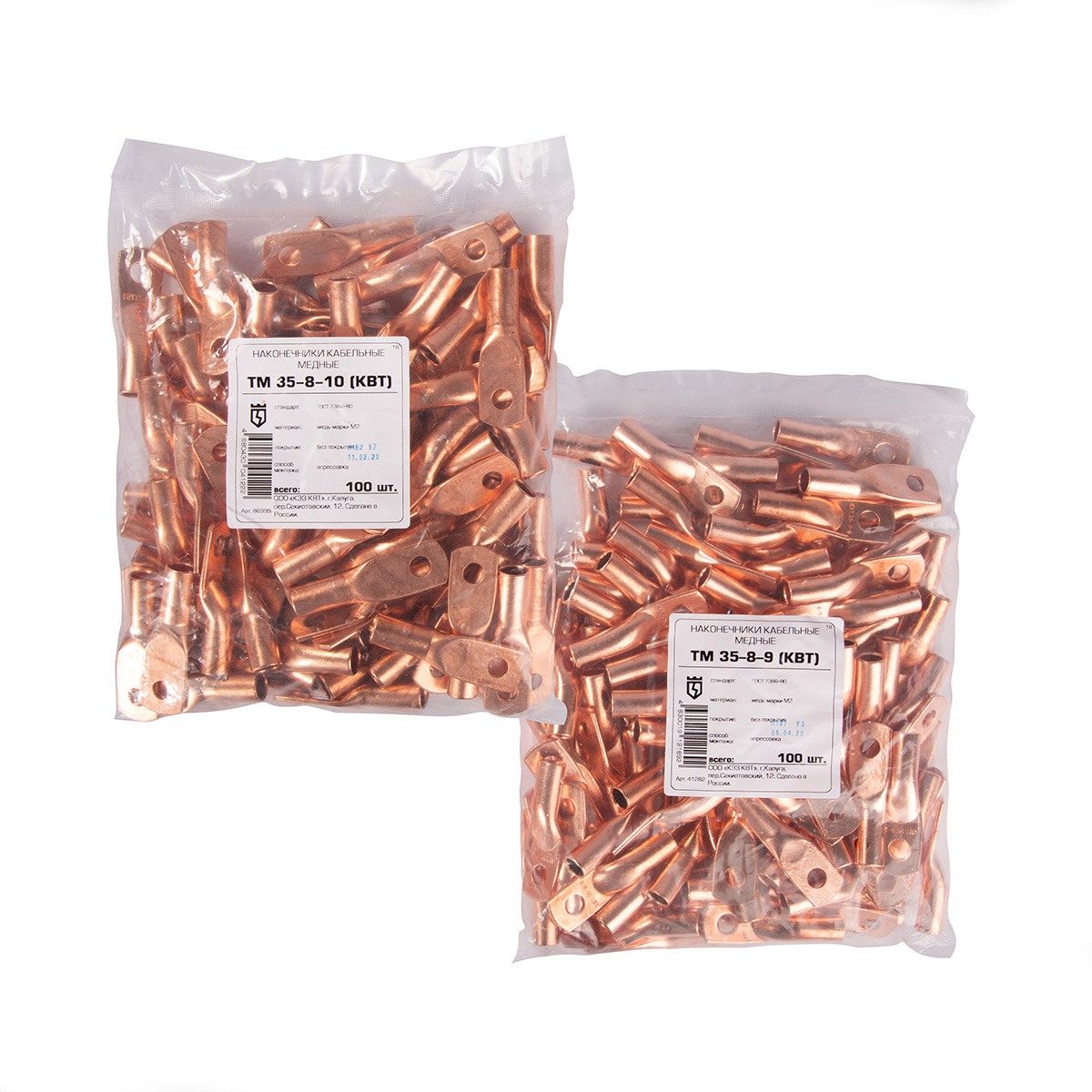

товарные позиции Тип упаковки Кол-во ед. в упаковке ед. арт. кратность/ мин. норма отпуска цена кр опт цена опт цена
ТМ 35–8–9 п/э пакет 100 шт 41282 100 31.61 36.35 43.62
ТМ 25–8–7 п/э пакет 100 шт 41281 100 19.16 22.04 26.45
ТМ 25–6–7 п/э пакет 100 шт 41486 100 19.16 22.04 26.45
ТМ 16–8–6 п/э пакет 100 шт 43030 100 16.09 18.5 22.2
ТМ 16–6–6 п/э пакет 100 шт 41280 100 16.09 18.5 22.2
ТМ 10–6–5 п/э пакет 100 шт 41487 100 13.51 15.54 18.65
ТМ 10–5–5 п/э пакет 100 шт 42666 100 13.51 15.54 18.65
ТМ 35–10–9 п/э пакет 100 шт 42845 100 31.61 36.35 43.62
ТМ 50–8–11 п/э пакет 100 шт 41283 100 39.53 45.47 54.56
ТМ 50–10–11 п/э пакет 100 шт 41441 100 39.53 45.47 54.56
ТМ 70–10–13 п/э пакет 50 шт 41284 50 45.66 52.51 63.01
ТМ 70–12–13 п/э пакет 50 шт 42586 50 45.66 52.51 63.01
ТМ 95–10–15 п/э пакет 25 шт 41286 25 81.63 93.87 112.64
ТМ 95–12–15 п/э пакет 25 шт 41442 25 81.63 93.87 112.64

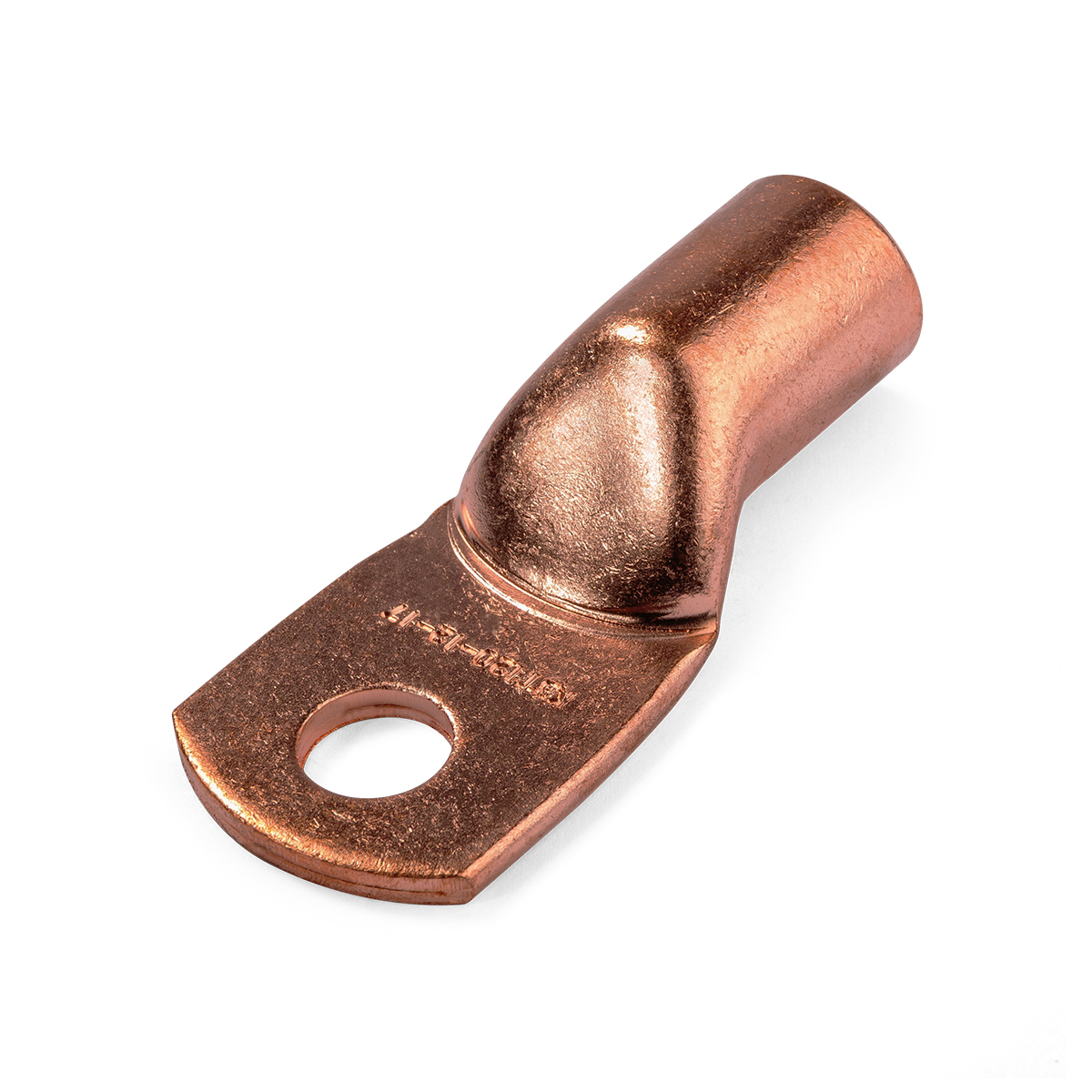

ТМ 120–12–17 п/э пакет 25 шт 41291 25 138.17 158.9 190.68
ТМ 120–16–17 п/э пакет 25 шт 47245 25 138.17 158.9 190.68
ТМ 150–12–19 п/э пакет 25 шт 41294 25 206.29 237.24 284.69
ТМ 150–16–19 п/э пакет 25 шт 41503 25 206.29 237.24 284.69
ТМ 185–20–21 п/э пакет 25 шт 46838 25 227.49 261.62 313.94
ТМ 185–16–21 п/э пакет 25 шт 41443 25 227.49 261.62 313.94
ТМ 240–16–24 п/э пакет 10 шт 41300 10 391.88 450.66 540.79
ТМ 240–20–24 п/э пакет 10 шт 47182 10 391.88 450.66 540.79

всего позиций: 22

товарные позиции L B D d d₁
ТМ 35–8–9 60 18 8.4 12 9
ТМ 25–8–7 45 16 8.4 10 7
ТМ 25–6–7 45 15 6.4 10 7
ТМ 16–8–6 40 16 8.4 9 6
ТМ 16–6–6 40 14 6.4 9 6
ТМ 10–6–5 40 14 6.4 8 5
ТМ 10–5–5 40 11 5.3 8 5
ТМ 35–10–9 60 20 10.5 12 9
ТМ 50–8–11 63 20 8.4 14 11
ТМ 50–10–11 63 22 10.5 14 11
ТМ 70–10–13 65 24 10.5 16 13
ТМ 70–12–13 65 24 13 16 13
ТМ 95–10–15 75 28 10.5 19 15
ТМ 95–12–15 75 28 13 19 15
ТМ 120–12–17 81 34 13 22 17
ТМ 120–16–17 81 34 17 22 17
ТМ 150–12–19 90 36 13 25 19
ТМ 150–16–19 90 36 17 25 19
ТМ 185–20–21 95 40 21 27 21
ТМ 185–16–21 95 40 17 27 21
ТМ 240–16–24 105 48 17 32 24
ТМ 240–20–24 105 48 21 32 24
товарные позиции Тип коннектора Рабочее напряжение, до (кВ) Материал жилы Сечение жилы, мм² Класс гибкости жилы Материал контактной части Покрытие контактной части Размер крепёжного болта Технология монтажа
ТМ 35–8–9 наконечник кольцевой
35
медь
35
2
3
5
6
медь
без покрытия
М8
опрессовка
ТМ 25–8–7 наконечник кольцевой
35
медь
25
2
3
5
6
медь
без покрытия
М8
опрессовка
ТМ 25–6–7 наконечник кольцевой
35
медь
25
2
3
5
6
медь
без покрытия
М6
опрессовка
ТМ 16–8–6 наконечник кольцевой
35
медь
16
2
3
5
6
медь
без покрытия
М8
опрессовка
ТМ 16–6–6 наконечник кольцевой
35
медь
16
2
3
5
6
медь
без покрытия
М6
опрессовка
ТМ 10–6–5 наконечник кольцевой
35
медь
10
2
3
5
6
медь
без покрытия
М6
опрессовка
ТМ 10–5–5 наконечник кольцевой
35
медь
10
2
3
5
6
медь
без покрытия
М5
опрессовка
ТМ 35–10–9 наконечник кольцевой
35
медь
35
2
3
5
6
медь
без покрытия
М10
опрессовка
ТМ 50–8–11 наконечник кольцевой
35
медь
50
2
3
5
6
медь
без покрытия
М8
опрессовка
ТМ 50–10–11 наконечник кольцевой
35
медь
50
2
3
5
6
медь
без покрытия
М10
опрессовка
ТМ 70–10–13 наконечник кольцевой
35
медь
70
2
3
5
6
медь
без покрытия
М10
опрессовка
ТМ 70–12–13 наконечник кольцевой
35
медь
70
2
3
5
6
медь
без покрытия
М12
опрессовка
ТМ 95–10–15 наконечник кольцевой
35
медь
95
2
3
5
6
медь
без покрытия
М10
опрессовка
ТМ 95–12–15 наконечник кольцевой
35
медь
95
2
3
5
6
медь
без покрытия
М12
опрессовка
ТМ 120–12–17 наконечник кольцевой
35
медь
120
2
3
5
6
медь
без покрытия
М12
опрессовка
ТМ 120–16–17 наконечник кольцевой
35
медь
120
2
3
5
6
медь
без покрытия
М16
опрессовка
ТМ 150–12–19 наконечник кольцевой
35
медь
150
2
3
5
6
медь
без покрытия
М12
опрессовка
ТМ 150–16–19 наконечник кольцевой
35
медь
150
2
3
5
6
медь
без покрытия
М16
опрессовка
ТМ 185–20–21 наконечник кольцевой
35
медь
185
2
3
5
6
медь
без покрытия
М20
опрессовка
ТМ 185–16–21 наконечник кольцевой
35
медь
185
2
3
5
6
медь
без покрытия
М16
опрессовка
ТМ 240–16–24 наконечник кольцевой
35
медь
240
2
3
5
6
медь
без покрытия
М16
опрессовка
ТМ 240–20–24 наконечник кольцевой
35
медь
240
2
3
5
6
медь
без покрытия
М20
опрессовка

Почему в ассортименте «КВТ» нет медных наконечников сечением 300 мм²?

Такие наконечники есть. В двух опциях: луженые и нелуженые. Это наконечники ТМЛ и ТМ по ГОСТ 7386-80 с номинальными размерами 240-16-24 и 240-20-24. Данные наконечники имеют внутренний диаметр трубной части 24 мм, что более чем достаточно для свободного заведения медного кабеля 300 кв.мм со 2-м классом гибкости жилы. Все дело в том, что наконечники ТМЛ по ГОСТ7386-80 выполнены по высшему 6-му классу гибкости жил. Однако гибких тонкопроволочных кабелей с сечением 300 мм² просто не бывает. Поэтому данные наконечники и являются самыми, что ни на есть правильными трехсотыми наконечниками!
