AISI 316

Стяжки крепежные из нержавеющей стали AISI 316

тип: СКС-2 (316)

Стойкость к ультрафиолету
Cтойкость к радиации
Cтойкость к едким веществам
Не намагничиваемые
Маслостойкие
Не поддерживает горение
Стойкие к морской воде
Cтойкость к погодным условиям
Морозоустойчивые
Повышенной прочности
Вибростойкие
Не содержат галогенов
316 сталь
Морской регистр

Предназначены для бандажирования и крепежа в условиях агрессивных сред, повышенных механических нагрузок, вибрации, радиации, влажности и экстремального перепада температур. Рекомендованы для крепежей с большими нагрузками и создания сверхпрочных конструкций
Прочность на разрыв стяжек с двойным обхватом превышает прочность стандартных одинарных стяжек СКС более чем в 2 раза
Материал: нержавеющая корабельная сталь марки AISI 316
Продукт сертифицирован по Российскому морскому регистру судоходства
Покрытие: отсутствует
Температура эксплуатации: от -80 °С до +538 °С
Температура монтажа: от -50 °С

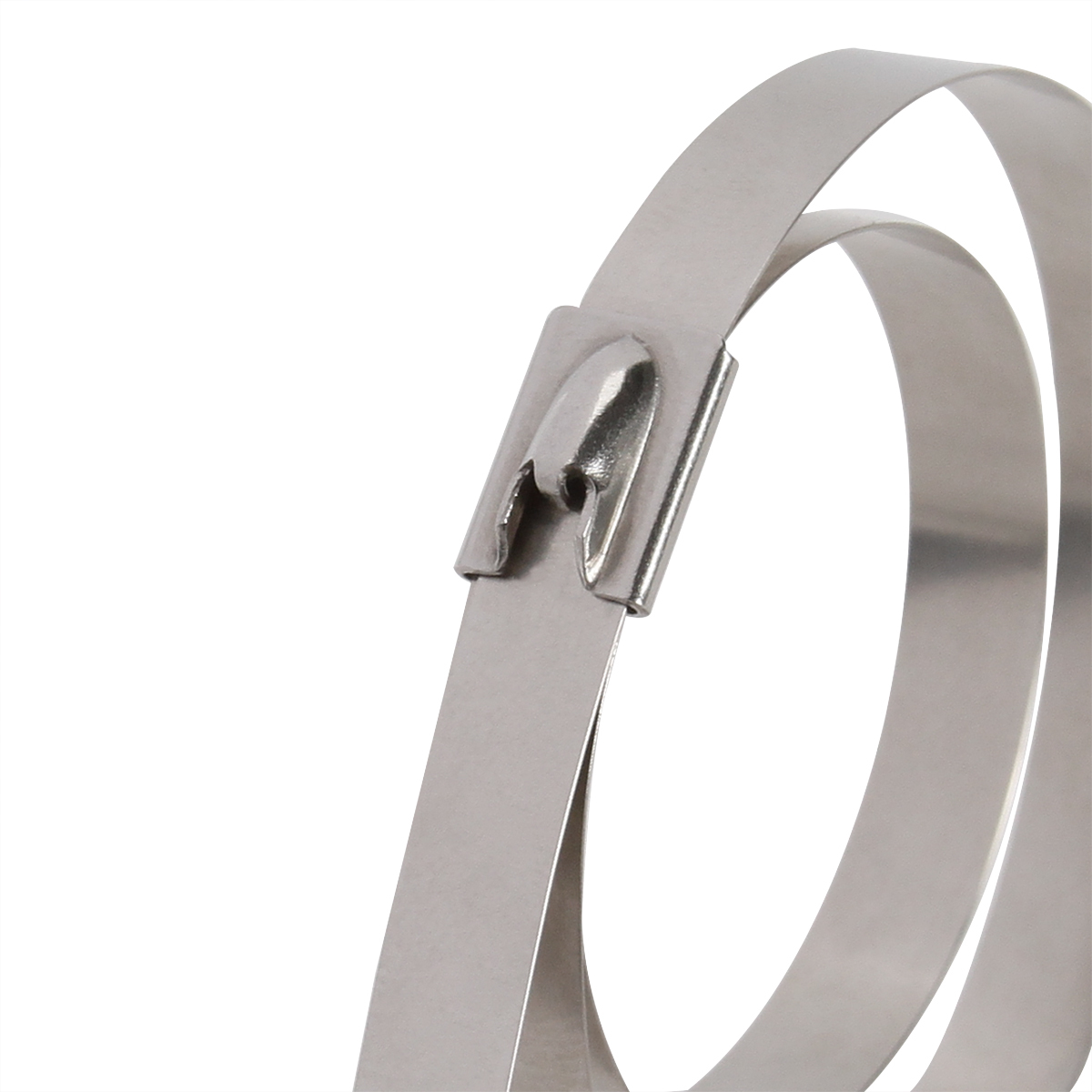

Шариковый самофиксирующийся замок одностороннего хода
Специальная конструкция замкового механизма.

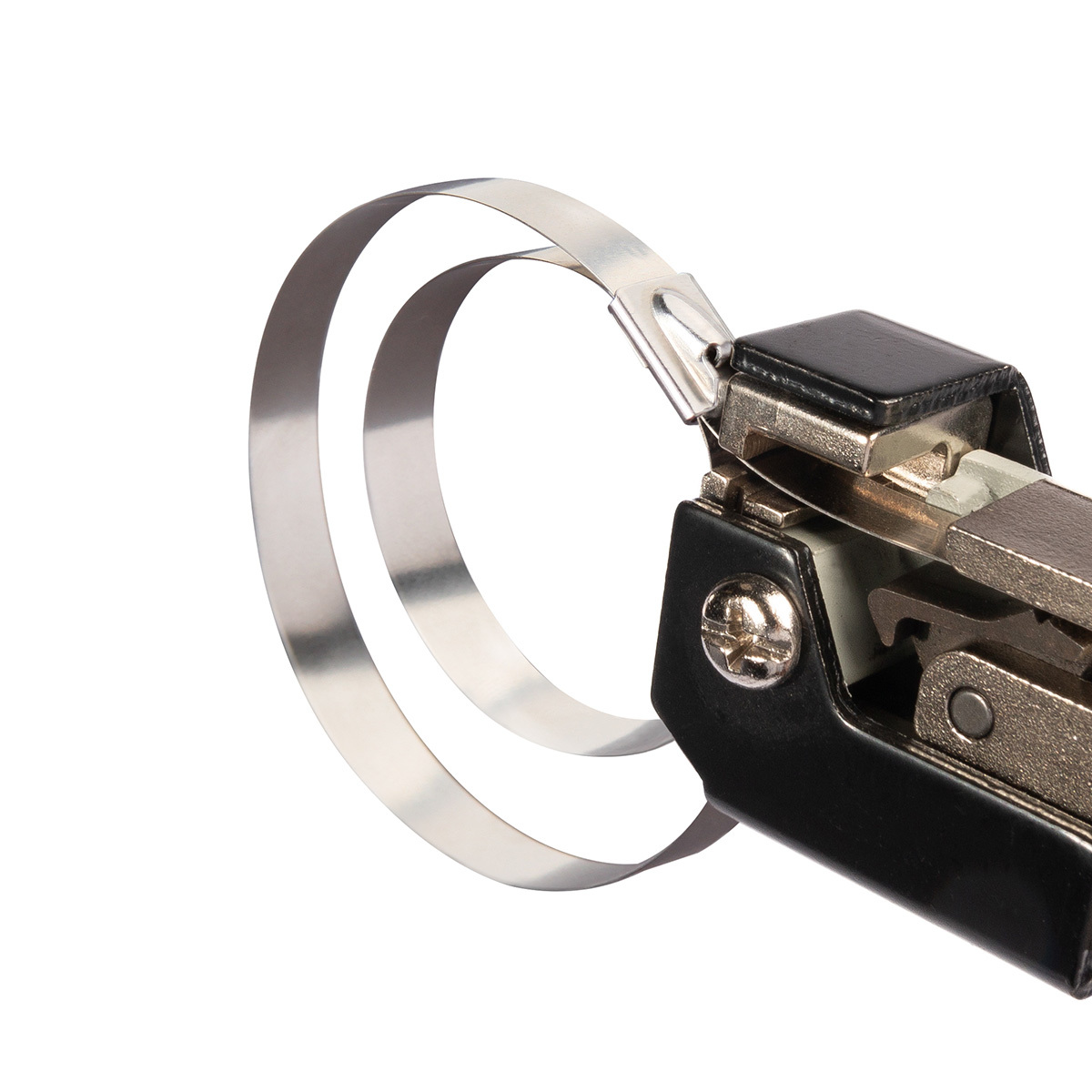

После продевания через замок и затягивания первой петли хвост стяжки повторно пропускается через замок, после чего затягивается специальным инстурментом
Обладают повышенной коррозионной стойкостью к химическим реагентам и морской воде. Рекомендованы для эксплуатации на объектах, находящихся в зоне морского климата
Немагнитная сталь ленты и корпуса замка
Для наружной и внутренней установки
Усовершенствованный замковый механизм. Специальная обработка поверхности шарика обеспечивает надежную фиксацию и исключает обратное проскальзывание ленты
Надежный крепеж и фиксация даже в масляной среде
Инструмент для монтажа: TG-02, TG-05, ИНТ-20 мини, ИНТу-20

Сталь марки AISI 316, или, как ее еще называют, «корабельная сталь» или «морская нержавейка» - это улучшенная версия стали общего назначения AISI 304, с более высоким содержанием никеля и добавками молибдена. Легирование стали молибденом и никелем значительно повышает ее коррозионное сопротивление в большинстве агрессивных сред. В сравнении с 304 сталью 316 нержавеющая сталь является более защищенной от питтинговой и щелевой коррозии в хлористой среде, морской воде, в парах серной, фосфорной, борной, муравьиной, уксусной, щавелевой, молочной и других кислот.

У 316-й стали выше прочность и лучшее сопротивление ползучести при более высоких температурах, чем у AISI 304. Из-за выдающегося сопротивления коррозии и окислению, отличных механических свойств и технологичности, сталь AISI 316 применяется в таких секторах промышленности, как:

Кораблестроение и транспорт;
Нефтедобывающая и нефтеперерабатывающая отрасль
Горнодобывающая промышленность
Производство баков и емкостей для хранения коррозионных жидкостей;
Производство специализированного оборудования для химической, целлюлозно-бумажной и фармацевтической отрасли
Архитектурные сооружения в коррозионных средах.

Эксплуатационные характеристики

Гарантийный срок хранения 10 лет

Гарантийный срок эксплуатации 10 лет

Срок службы 30 лет

Документация на продукцию

Паспорт на кабельные стяжки из нержавеющей стали СКС (316), СКС-2 (316), СКС X-Treme (316), СКЛ (316)

Правила монтажа стяжек из нержавеющей стали

Сертификация

Отказное письмо: продукция Fortisflex

Свидетельство от Российского морского регистра судоходства (Register of shipping)

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
74969	СКС-2 (316) 7.9х400	100	шт	27.30
74970	СКС-2 (316) 7.9х600	100	шт	35.90
74971	СКС-2 (316) 7.9х800	100	шт	44.48
74972	СКС-2 (316) 7.9х1000	100	шт	53.08
74977	СКС-2 (316) 12x1000	50	шт	99.82
74978	СКС-2 (316) 12x1200	50	шт	116.71
74979	СКС-2 (316) 12x1400	50	шт	132.71
103069	СКС-2 (316) 12х1600	50	шт	145.20

Всего позиций: 8

SKU	товарные позиции	Материал	Покрытие	Длина, мм	Ширина, мм	Толщина, мм	Замковое устройство	Крепление	Максимальный диаметр охвата, мм	Мин. усилие на разрыв, Н	Температура монтажа, °C
74969	СКС-2 (316) 7.9х400	нержавеющая сталь AISI 316	отсутствует	400	7.9	0.26	шариковый замок	Стяжки	50	3800	от -50
74970	СКС-2 (316) 7.9х600	нержавеющая сталь AISI 316	отсутствует	600	7.9	0.26	шариковый замок	Стяжки	82	3800	от -50
74971	СКС-2 (316) 7.9х800	нержавеющая сталь AISI 316	отсутствует	800	7.9	0.26	шариковый замок	Стяжки	114	3800	от -50
74972	СКС-2 (316) 7.9х1000	нержавеющая сталь AISI 316	отсутствует	1000	7.9	0.26	шариковый замок	Стяжки	146	3800	от -50
74977	СКС-2 (316) 12x1000	нержавеющая сталь AISI 316	отсутствует	1000	11.8	0.34	шариковый замок	Стяжки	145	5000	от -50
74978	СКС-2 (316) 12x1200	нержавеющая сталь AISI 316	отсутствует	1200	11.8	0.34	шариковый замок	Стяжки	177	5000	от -50
74979	СКС-2 (316) 12x1400	нержавеющая сталь AISI 316	отсутствует	1400	11.8	0.34	шариковый замок	Стяжки	210	5000	от -50
103069	СКС-2 (316) 12х1600	нержавеющая сталь AISI 316	отсутствует	1600	11.8	0.34	шариковый замок	Стяжки	240	5000	от -50

Всего позиций: 8

SKU	товарные позиции	L	b	S
74969	СКС-2 (316) 7.9х400	400	7.9	0.26
74970	СКС-2 (316) 7.9х600	600	7.9	0.26
74971	СКС-2 (316) 7.9х800	800	7.9	0.26
74972	СКС-2 (316) 7.9х1000	1000	7.9	0.26
74977	СКС-2 (316) 12x1000	1000	11.8	0.34
74978	СКС-2 (316) 12x1200	1200	11.8	0.34
74979	СКС-2 (316) 12x1400	1400	11.8	0.34
103069	СКС-2 (316) 12х1600	1600	11.8	0.34

Всего позиций: 8

SKU	товарные позиции	.stp
74969	СКС-2 (316) 7.9х400
74970	СКС-2 (316) 7.9х600
74971	СКС-2 (316) 7.9х800
74972	СКС-2 (316) 7.9х1000
74977	СКС-2 (316) 12x1000
74978	СКС-2 (316) 12x1200
74979	СКС-2 (316) 12x1400
103069	СКС-2 (316) 12х1600

Всего позиций: 8

Зачем нужны стяжки из 316 стали, если 304-ая тоже не ржавеет?

Действительно, 304 нержавеющая сталь очень востребована в электротехнической сфере. Это не удивительно, поскольку она обладает универсальными физическими свойствами, подходящими для применения во многих отраслях. Однако существуют сферы, которые имеют «особые» требования к используемой в ней продукции. 316 сталь своего рода «улучшенная» версия стали 304-ой. Содержащийся в ней молибден делает сталь более защищенной от щелевой и питтинговой коррозии в хлористой и морской воде, а также в сильноагрессивных средах: серной, фосфорной, борной, муравьиной, уксусной, щавелевой, молочной и других кислотах. Этот вид стали называют ещё «морской нержавейкой». Таким образом, стяжки из 316 стали будут идеальным решением, если их установка планируется в следующих отраслях: пищевая промышленность и медицинские учреждения, нефтехимическая и нефтегазовая промышленности, энергетика и электротехника, станкостроение, метрополитен, судоходство и судостроение, автомобилестроение.

В каких случаях следует использовать стальные кабельные стяжки СКС?

Стальные стяжки СКС выполнены из нержавеющей стали, поэтому они являются незаменимыми при использовании в экстремальных условиях эксплуатации: в условиях вибрации, высокой влажности или сухости воздуха, интенсивном ультрафиолетовом излучении, радиации, при экстремальных перепадах температур и в условиях агрессивных химических сред. Для экстремальных условий рекомендовано применение стяжек из нержавеющей стали марки AISI 304.

Как правильно рассчитать нагрузку на хомут?

Для определения рабочей нагрузки хомута смотрите во вкладке «характеристики» соответствующую таблицу и в ней колонку – «Прочность на разрыв». Прочность стяжки зависит главным образом от её ширины. Если нагрузка больше, чем может выдержать один хомут, то можно увеличить количество хомутов так, чтобы нагрузка равномерно распределилась между несколькими стяжками.

Можно ли заказать стальные стяжки длиной 550 мм?

Да, можно. Стальные кабельные стяжки Fortisflex производятся в России, на заводе «КВТ», и стяжки типа СКС (304), СКС-П (304), СКС (316), СКС-П (316) можно сделать необходимой длиной в диапазоне от 125 мм до 1400 мм. Минимальный объем заказа нестандартных стальных стяжек рассчитывается в зависимости от их длины, минимальная партия (для стяжек длиной 550 мм, например)– от 2000 шт.

В какие сроки можно изготовить стальные стяжки?

Стальные стяжки Fortisflex стандартных размеров есть в наличии на складе. Если стяжки необходимого размера нужны в большем количестве, чем поддерживается на складе или требуются стальные стяжки нестандартной длины, сроки их изготовления нужно согласовать с менеджером. Сроки производства зависят от необходимого количества стяжек и загруженности производственных линий. Для остановки и перенастройки производственной линии на выпуск требуемых стяжек потребуется некоторое время.

Из какой стали производятся стяжки Fortisflex?

Стальные кабельные стяжки Fortisflex производятся из нержавеющей стали. Стяжки СКС (304), СКС-П (304), изготавливаются из нержавеющей стали марки AISI 304, стяжки типа СКС (316), СКС-П (316), СКВ (316), СКЛ (316), СКЛ-П (316) и СКБ-П (316) производятся из нержавеющей корабельной стали марки AISI 316.

Чем отличаются сталь AISI 304 и AISI 316?

Описание стали марок AISI 304 и AISI 316 и информацию об их отличии находится найти на сайте в статье «Почему нержавеющая сталь не ржавеет. «Морская» нержавейка».

Когда лучше использовать стяжки из стали AISI 316?

Стяжки из стали AISI 316 - идеальное решение, если критерием выбора является гарантия ее долговременной работы в условиях с повышенными требованиями к надежности и долговечности, например, для использования на объектах особой важности (АЭС, ТЭС, ТЭЦ, морские и речные порты, портовые сооружения, крупные железнодорожные станции и узлы, метрополитен, инфраструктурные объекты в зоне морского климата и др.).

Зачем покрывать стяжки, если они сделаны из нержавеющей стали?

Полимерное покрытие из полиэстера препятствую созданию гальванической пары между неоднородными металлами, обеспечивает стальным стяжкам дополнительную защиту от коррозии и увеличивает срок их службы. Поэтому стальные стяжки с полимерным покрытием лучше подходят для применения в условиях, способствующих повышенной коррозии металлов (местах с повышенной влажностью, таких как корабельные помещения и трюмы, шахты и подвалы, инфраструктурные объекты в зоне морского климата и т.д.).

Для чего нужны стяжки СКВ (316)?

Волнообразная форма стяжки СКВ (316) придает ей свойства «своеобразной» пружины, обеспечивая постоянное усилие обхвата при крепеже твердых предметов. По сути, стяжки СКВ (316) – усовершенствованная версия стяжек типа СКС. Волна на стяжке СКВ (316) компенсирует температурное расширение при периодических циклах нагрева-остывания, поэтому они отлично подходят для использования в зонах и помещениях с периодическими перепадами температур (например, литейные цеха; зоны, прилегающие к плавильным и нагревательным печам и т.д.). Пружинные свойства, обеспечиваемые волнообразной формой стяжки СКВ (316), позволяют гасить вибрации, что делает ее отличным выбором для крепления проводов, шлангов, кабелей к конструкциям и механизмам, испытывающим вибрационные воздействия (виброустановки, испытательные стенды и т.д.).

Можно ли повторно использовать стальные стяжки?

Конструкция стальной стяжки с шариковым замком не предусматривает разъемного соединения, подробнее узнать об этом можно в статье «Устройство замков кабельных стяжек». Если необходимо выполнить разъемное соединение, то нужно использовать стальные стяжки бугельного типа СКБ-П (316), конструкция которых допускает их многократное использование.

Какими стяжками можно закрепить стальные маркировочные бирки?

Для крепежа стальных бирок МБС на кабеле используются стальные стяжки типа СКС с шариковым замком или лестничные стяжки типа СКЛ с замком «Multilock», как с покрытием, так и без него. Максимальная ширина стяжек для монтажа бирок – 7,9 мм, выбирать рекомендуется стяжки из стали той же марки, что и маркировочные бирки.

Можно ли закрепить стальную стяжку без специального инструмента?

Предварительную затяжку стальных стяжек можно провести вручную, но окончательно фиксировать ее необходимо специальным инструментом, предназначенным для монтажа стальных стяжек и обрезки свободного конца. Руками не удастся создать требуемого усилия для затяжки стяжки из нержавеющей стали, а для обрезки свободного конца стяжки все равно потребуется дополнительно использовать инструмент. Для того чтобы профессионально, быстро и качественно осуществить монтаж стальных стяжек рекомендуется использовать специальные инструменты: TG-05 с регулятором усилия затяжки и автоматической обрезкой для монтажа стальных стяжек шириной 4.6 и 7.9мм, TG-02 с обрезкой в ручном режиме для стяжек 4.6 ,7.9 и 12мм. С инструментом для монтажа стяжек и принципами его работы можно познакомиться в видеообзоре.

Необходимо создать конструкцию способную выдерживать большие нагрузки. Какие стяжки мне лучше использовать?

Для данных целей можно использовать усиленные стяжки типа СКС шириной 7,9мм, стяжки для экстремальных нагрузок шириной 12мм или стяжки типа СКС-2 под двойной обхват шириной 7,9 и 12мм. Помимо типа стяжки следует принимать во внимание также и количество расчетных крепежей на единицу длины конструкции. Стяжки СКС шириной 12мм, кроме большей прочности, отличаются от стяжек СКС шириной 7,9мм также и тем, что из-за большей ширины, оказывают меньшее давление, например на изоляцию кабеля. Стяжки СКС-2 имеют замок специальной конструкции, позволяющий дважды провести полотно и блокирующим обратный ход ленты. Благодаря двойному обороту ленты в два раза увеличивается прочность поперечного сечения бандажа, обеспечивается более плотный обхват и в разы увеличивается прочность крепления на разрыв.

Чем отличаются стальные стяжки от стальных лент со скрепами и бугелями? Что лучше использовать?

Использование стальных стяжек с шариковым замком типа СКС, СКС-2 и СКВ значительно ускоряет и облегчает процесс монтажа. Для крепления кабеля нужно просто обернуть его стальной стяжкой, завести свободный конец в шариковый замок, затянуть стяжку и обрезать свободный конец с помощью инструмента. Стальные стяжки – оптимальный вариант для быстрого и профессионального монтажа кабеля на протяженных трассах. В отличие от стяжек СКС, стяжки типа СКЛ имеют принципиально другой замок – Multilock с пружинной защелкой и дополнительным механизмом фиксации. Использование стяжек СКЛ при монтаже позволяет осуществлять ступенчатую затяжку с помощью затяжного крюка. Замок бугельного типа на стяжках СКБ-П предполагает выполнение разъемного соединения. Достоинствами использования стальной ленты с бугелем или скрепой являются более низкая цена и нарезка необходимой бандажной длины по месту монтажа. К недостаткам, по сравнению со стальными стяжками, относят необходимость выполнения большего количества операций и, как следствие, большую трудоемкость монтажа и его меньшая скорость.

Инструмент для монтажа стяжек

Производство стальных кабельных стяжек

Стяжки нержавеющие Fortisflex. Сделано на КВТ

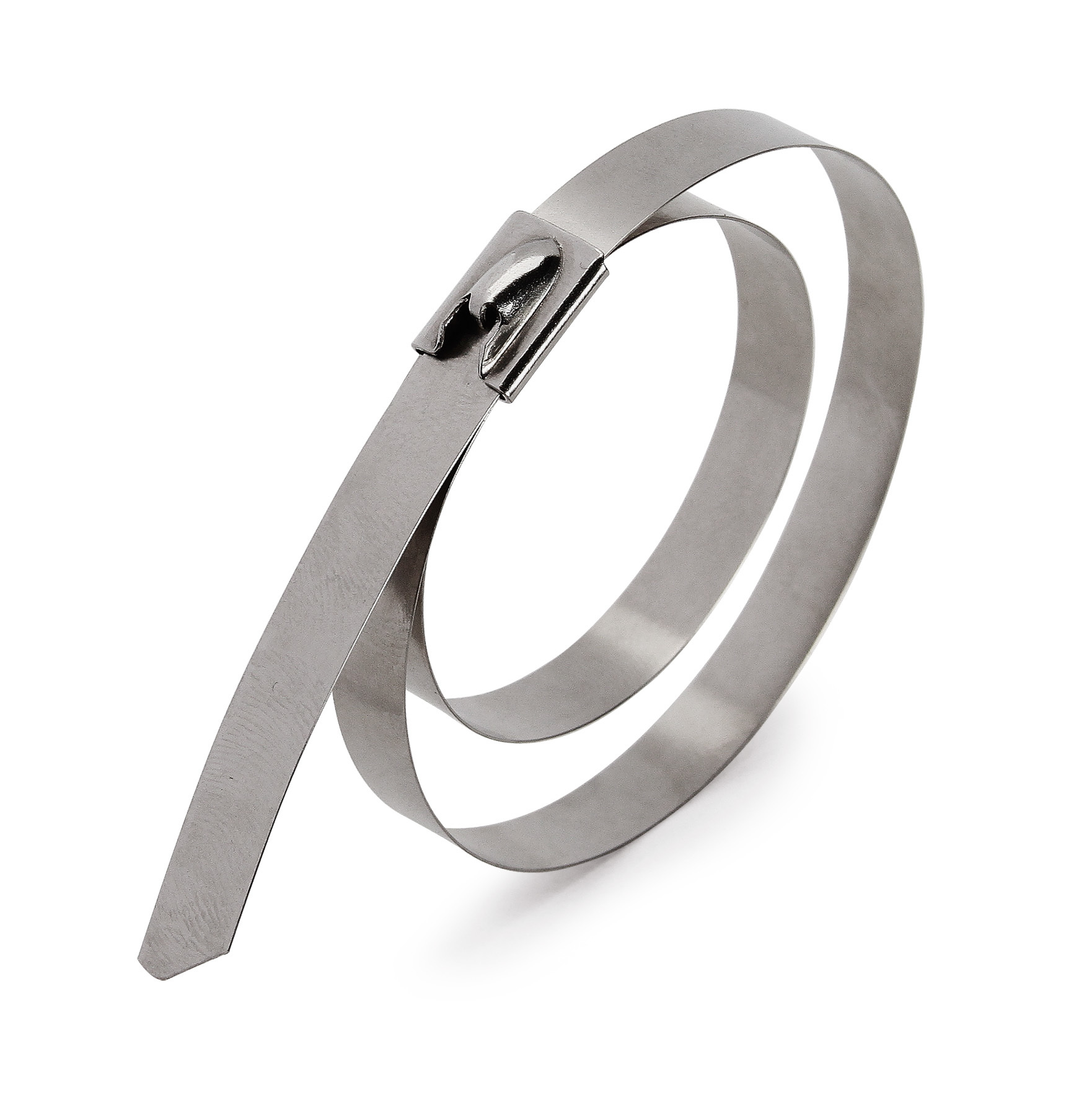

Стальные кабельные стяжки СКС-2 (316) – стяжки из нержавеющей стали марки AISI 316 без полимерного покрытия. В отличие от стальных стяжек СКС, стяжки СКС-2 рассчитаны под двойной обхват крепящегося изделия, что в разы увеличивает прочность крепежа.

Стяжки из 316 стали устойчивы к воздействию агрессивных химических сред, погодным условиям, радиации, вибрации, влажности и экстремальному перепаду температур. 316 нержавеющая сталь - это улучшенная версия 304 стали с повышенным содержанием никеля и молибдена. В сравнении с 304 сталью, 316 сталь обладает в разы большей устойчивостью к коррозии, а также превосходными механическими свойствами и жаропрочностью. Из-за исключительной антикоррозионной стойкости, сталь марки AISI 316 называют «корабельной сталью» или «морской нержавейкой». 316-я сталь обладает высокой устойчивостью к хлористой среде, парам серной, фосфорной и других кислот, морской воде, а также питтинговой и щелевой коррозии. Изделия из 316 нержавеющей стали рекомендованы к применению в любых высоко агрессивных средах и на объектах с особыми требованиями к надежности и долговечности конструкции.

Стяжки из нержавеющей корабельной стали СКС-2 (316) торговой марки «Fortisflex» производятся на электротехническом заводе «КВТ» г. Калуга с системой менеджмента качества по стандарту ISO 9001. Все изделия сертифицированы по Российскому морскому регистру судоходства и допущены к применению на судах и плавучих сооружениях РФ. Высокие требования к качеству используемых материалов и надежности крепежной конструкции в целом - отличительная особенность стяжек из нержавеющей стали торговой марки «Fortisflex».

Стяжки из корабельной стали СКС-2 (316) оснащены самофиксирующимися замками шарикового типа специальной конструкции, позволяющей дважды провести полотно и блокирующими обратный ход ленты. Двойной оборот ленты увеличивает прочность поперечного сечения бандажа в два раза, обеспечивая более плотный обхват и в разы увеличивая прочность крепления на разрыв, что делает стяжки СКС-2 (316) идеальным выбором для создания сверхпрочных конструкций.

Стяжки из нержавеющей корабельной стали СКС-2 (316) «Fortisflex» представлены в 2-х базовых размерных линейках: усиленные двойные - шириной 7,9мм и двойные стяжки для экстремальных нагрузок с шириной 12мм. Длина стяжек варьируется от 400 до 1400 мм. Под заказ возможно изготовление стяжек нестандартной длины.

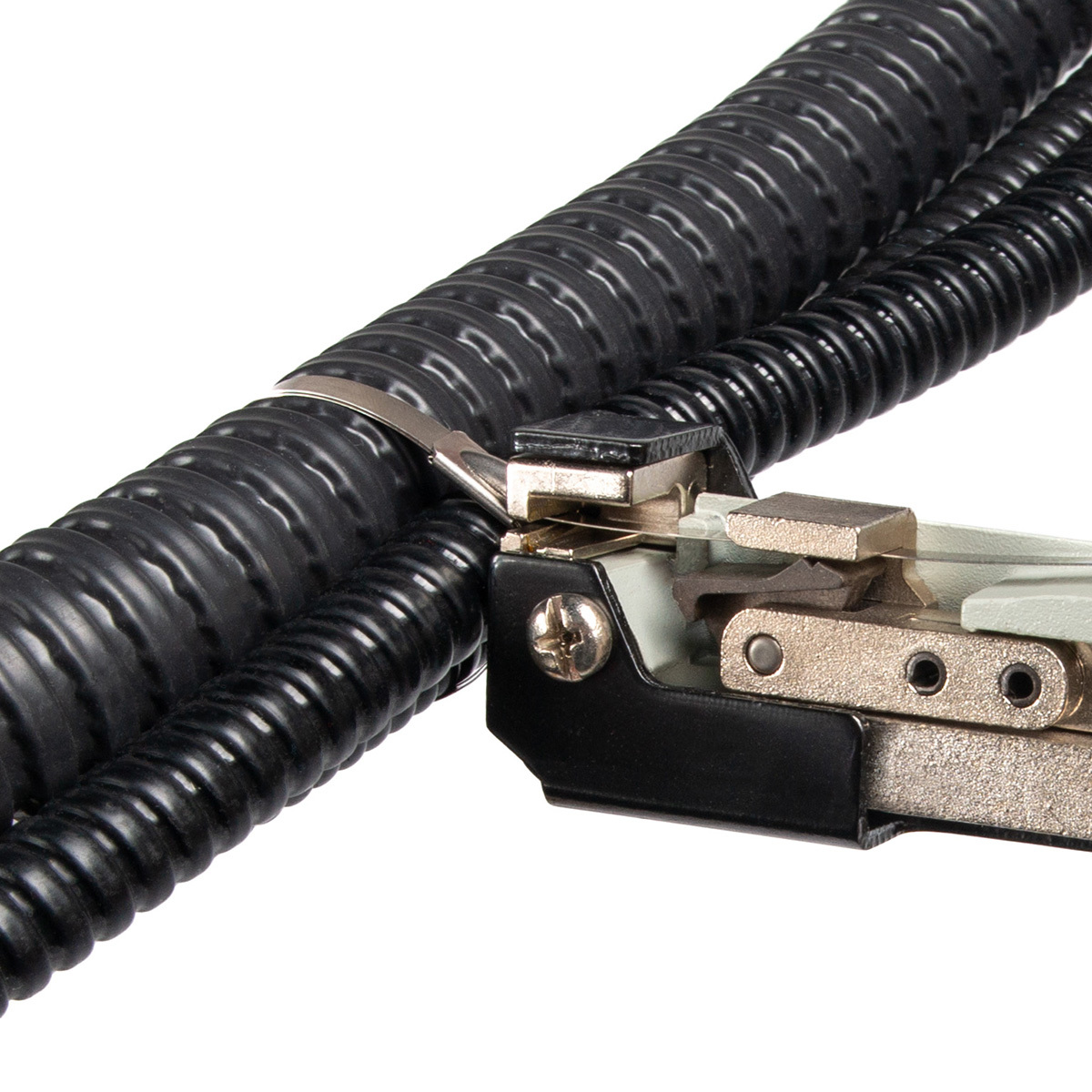

Для монтажа стяжек СКС-2 (316) шириной 7,9 мм рекомендован инструмент TG-02 (КВТ) с обрезкой конца стяжки в ручном режиме или TG-05 (КВТ) с автоматической обрезкой по достижении выставленного усилия затяжки. Для затяжки и обрезки стяжек шириной 12мм используется инструменты TG-02 (КВТ) или ИН-20 мини (КВТ).

Стяжки СКС-2 (316) под двойной обхват рекомендуются для эксплуатации

в районах с морским климатом, на судах, плавучих платформах и портовых сооружениях, в подземных коммуникациях и тоннелях, на химических производствах и объектах с особыми требованиями к пожаробезопасности, прочности и надежности конструкций.
