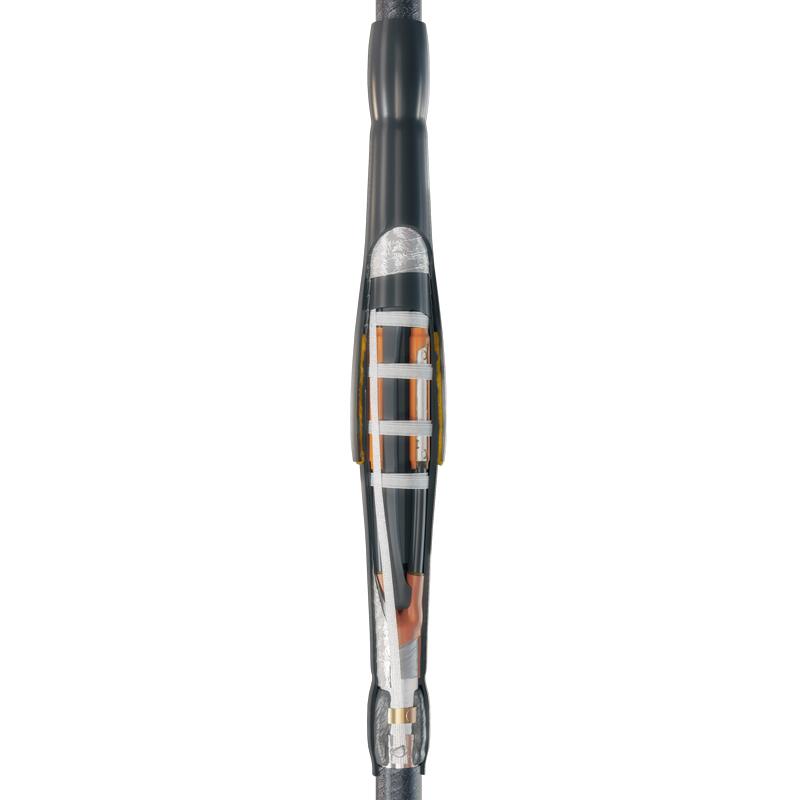

Соединительные ремонтные кабельные муфты 3СТпР-10

тип: 3СТпР-10

Рабочее напряжение до 10 кВ
Для трехжильного кабеля
Для кабеля бумажной маслопропитанной изоляцией
Cтойкость к погодным условиям
Усадка портативной горелкой
Рядное расположение болтов
Товар включен в реестр Минпромторга

Предназначены для соединения 3-х жильных кабелей:
- с бумажной маслопропитанной изоляцией
- с броней или без брони
- с общей алюминиевой или свинцовой оболочкой
- на напряжение 6 и 10 кВ
Соответствует требованиям ГОСТ 34839-2022
Включены в реестр Минпромторга
Типы монтируемых кабелей:
ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв
Не требуют дополнительной кабельной вставки на поврежденном участке кабельной линии
Существенно сокращает временные затраты и финансовые издержки за счет использования одной муфты вместо двух
Изолирующие толстостенные манжеты на места соединения жил выполнены из специального материала кирпично-красного цвета, обладающего повышенной электрической прочностью. Толстостенные манжеты с внутренним слоем термоплавкого клея обеспечивают надежную изоляцию и герметизацию мест соединения жил кабеля
Заполнение внутреннего межфазного пространства специальной мастикой исключает образование воздушных пустот внутри муфты и обеспечивает дополнительный контур герметизации
Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля
Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом. Базовая комплектация включает в себя пружины постоянного давления, используемые для крепежа провода заземления к металлическим оболочкам. Крепеж на бронелентах осуществляется методом пайки
При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
Использование пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж. Применение пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
Использование двух защитных термоусаживаемых кожухов — внутреннего и внешнего, а также межфазного герметика-заполнителя обеспечивает полную герметизацию конструкции
В комплекте муфты используется специальный ремонтный соединитель «КВТ»
Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 30 лет

Документация на продукцию

Инструкция по монтажу 3СТпР-10

Сертификация

Сертификат соответствия на кабельные муфты

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
77493	3СТпР-10-25/50(Б)	1	шт	23 185.80
77494	3СТпР-10-70/120(Б)	1	шт	24 677.54
77495	3СТпР-10-150/240(Б)	1	шт	28 833.25

Всего позиций: 3

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
77493	3СТпР-10-25/50(Б)	Соединительная	термоусаживаемая	10	25/35/50	3	Бумажно маслопропитанная	Внутренняя и наружная	без брони/с броней
77494	3СТпР-10-70/120(Б)	Соединительная	термоусаживаемая	10	70/95/120	3	Бумажно маслопропитанная	Внутренняя и наружная	без брони/с броней
77495	3СТпР-10-150/240(Б)	Соединительная	термоусаживаемая	10	150/185/240	3	Бумажно маслопропитанная	Внутренняя и наружная	без брони/с броней

Всего позиций: 3

Warning: Undefined array key 77493 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 77494 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 77495 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98

SKU	товарные позиции
77493	3СТпР-10-25/50(Б)
77494	3СТпР-10-70/120(Б)
77495	3СТпР-10-150/240(Б)

Всего позиций: 3

SKU	товарные позиции	.stp
77493	3СТпР-10-25/50(Б)
77494	3СТпР-10-70/120(Б)
77495	3СТпР-10-150/240(Б)

Всего позиций: 3

Почему концевые муфты КВТ на напряжение 1 кВ не разделяются на внутреннюю и наружную установку?

Все дело в явлении трекинга. Трекинг – это процесс образования проводящих угольных дорожек на поверхности внешний изоляции высоковольтных муфт, вследствие совместного воздействия электрического напряжения, влажности и загрязнений. Таким образом, чем значительнее воздействие вышеуказанных факторов, тем выше риск выхода из строя концевой муфты. Вот почему принято разделять муфты от 10 кВ и выше на концевые муфты внутренней и муфты наружной установки. И дополнительно применять меры к усилению трекингостойкости изоляции в муфтах наружной установки. Как показывают исследования, явление трекинга в концевых муфтах наружной установки начинает проявляться уже при напряжении 3 кВ. Таким образом, в муфтах до 1 кВ деление по месту установки становиться не нужным. Из-за отсутствия необходимости определения, какая же муфта нужна, внутренняя или наружная, использования единой концевой муфты на напряжение до 1 кВ становиться наиболее удобной и практичной.

Можно ли использовать 10 кВ муфты для кабеля с бумажной маслопропитанной изоляцией на кабель изоляцией из сшитого полиэтилена?

Нет, нельзя. Поскольку значительные конструктивные различия этих двух кабелей не позволяют использовать одни и те же комплектующие, а различная система выравнивания электрического поля, экранирования, восстановления изоляции кабеля и системы заземления делают инсталляцию муфты на один вид кабеля совершенно невозможным на кабель другого вида изоляции.

Можно ли использовать наконечники и гильзы под опрессовку в муфтах «КВТ»?

Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».

Почему у «КВТ» нет муфты с комплектацией наконечниками и соединителями под опрессовку?

При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.

Какую муфту выбрать, холодной усадки или термоусаживаемую?

Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.

Какая концевая и соединительная муфта подойдет для кабеля ЦСБШнг(А)-LS 3х185-6? Что делать, если кабель трех жильный, а перчатка четырех. Как можно технологично изолировать четвертый палец?

Для кабеля ЦСБШнг(А)-LS-3х185-6 из ассортимента КВТ подходят муфты: - концевая 3КВТп-10-150/240(Б) внутренней установки или 3КНТп-10-150/240(Б) наружной установки; - соединительная 3СТп-10-150/240(Б). Но обращаю ваше внимание, что муфты 3КВ(Н)Тп-10 и 3СТп-10 не обладают свойствами негорючести, и если к кабельной линии по проекту предъявляются требования повышенной пожаробезопасности, применять их нельзя. Муфты 4ПКТпнг-LS и 4ПСТнг-LS, о которых вы вероятно думали, спрашивая про 4-х жильную перчатку, предназначены для установки на кабель с пластмассовой изоляцией на напряжение до 1 кВ. А ваш кабель ЦСБШнг(А)-LS-3х185-6 – кабель с бумажной изоляцией на напряжение 6 кВ. Таким образом, применение муфт 4ПКТпнг-LS и 4ПСТнг-LS недопустимо.
