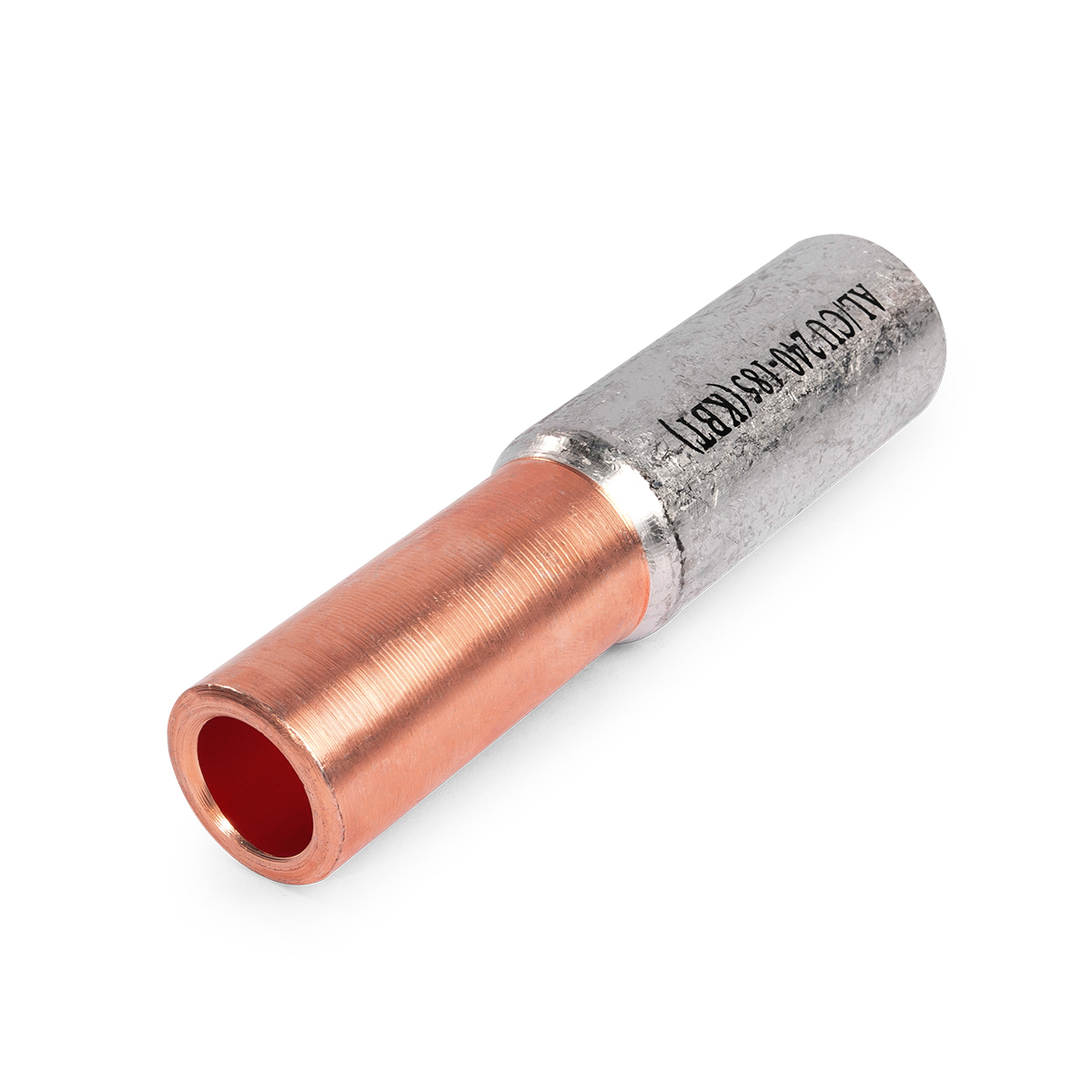

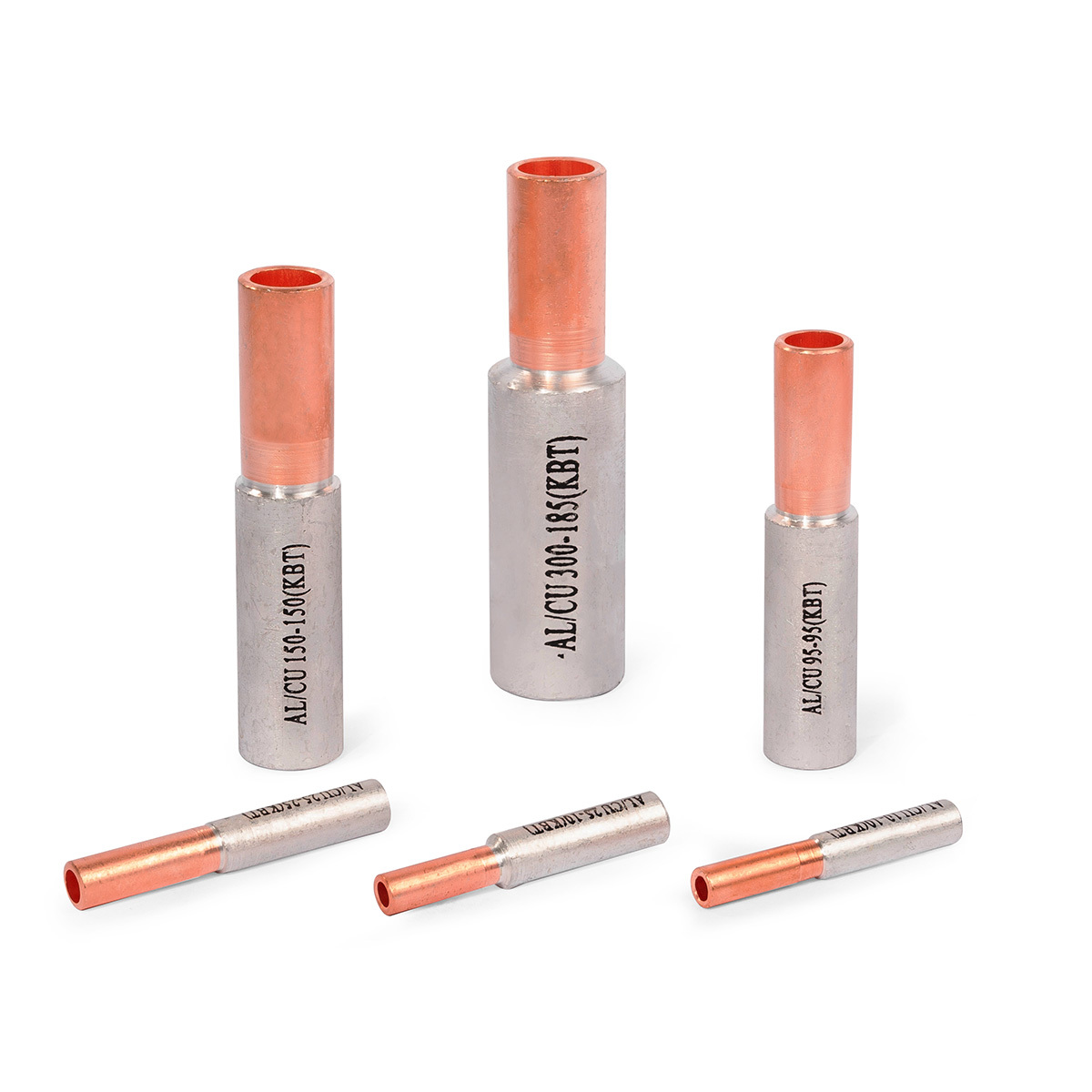

Гильзы медно-алюминиевые под опрессовку

    тип: ГАМ

      (ТУ 3449-017-59861269-2004)
      • Предназначены для соединения опрессовкой алюминиевых и медных жил
      • Материал: электротехнический алюминий марки АД1 и медь марки М1
      • Рабочее напряжение: до 10 кВ
      • Медная и алюминиевая части гильзы соединены между собой методом фрикционной сварки и обеспечивают контакт металлов на молекулярном уровне
      • Гильзы имеют внутреннюю перегородку, определяющую глубину захода кабельных жил и выполняющую функцию масляного стопора
      • Конструкция гильз ГАМ «КВТ» предусматривает редукционный переход на меньшее сечение с алюминиевого кабеля на медный при сохранении токовой нагрузки
      ТД КВТ Гильзы медно-алюминиевые под опрессовку ГАМ
      • Товарные позиции

      • Размерные характеристики (мм)

      • Технические характеристики

      • Документация на продукцию

      • Вопросы и ответы

      • Сопутствующие товары

      • Дополняющие видео

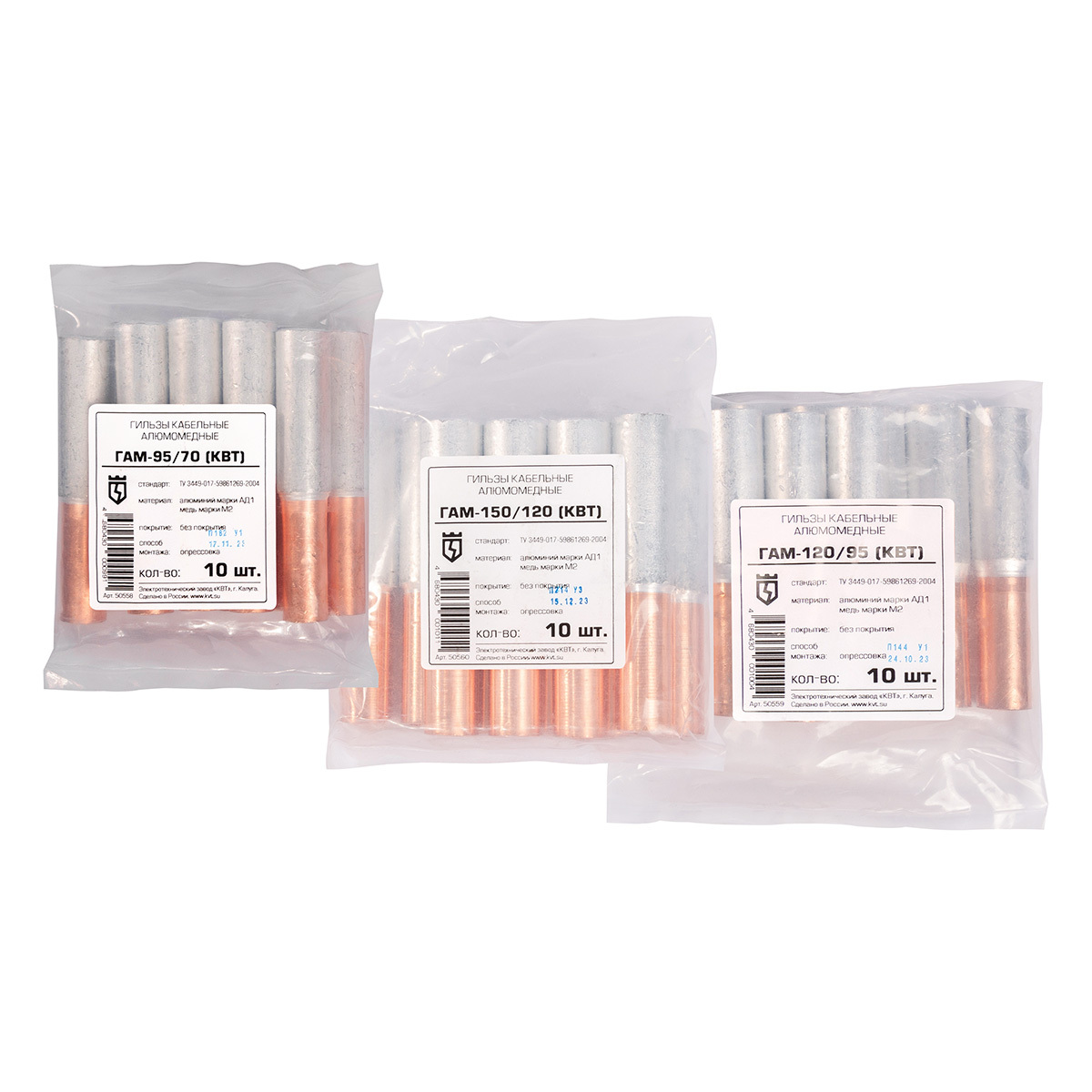

      товарные позиции Тип упаковки Кол-во ед. в упаковке ед. арт. кратность/ мин. норма отпуска цена кр опт цена опт цена
      ГАМ-16/10 п/э пакет 20 шт 50553 20 61.19 70.37 84.44
      ГАМ-25/16 п/э пакет 20 шт 50554 20 77.51 89.14 106.97
      ГАМ-35/25 п/э пакет 20 шт 50555 20 114.23 131.36 157.63
      ГАМ-50/35 п/э пакет 10 шт 50556 10 146.73 168.74 202.49
      ГАМ-70/50 п/э пакет 10 шт 50557 10 192.33 221.18 265.42
      ГАМ-95/70 п/э пакет 10 шт 50558 10 273.3 314.3 377.16
      ГАМ-120/95 п/э пакет 10 шт 50559 10 333.63 383.67 460.4
      ГАМ-150/120 п/э пакет 10 шт 50560 10 407.57 468.71 562.45
      ГАМ-185/150 п/э пакет 10 шт 51027 10 469.07 539.43 647.32
      ГАМ-240/185 п/э пакет 10 шт 51028 10 597.87 687.55 825.06

      всего позиций: 10

      товарные позиции L L₁ L₂ D₁ D₂ d₁ d₂
      ГАМ-16/10 70 25 30 9 11 5.2 6.1
      ГАМ-25/16 75 27 33 10 12 6.1 7.1
      ГАМ-35/25 85 30 40 11 14 7.1 8.5
      ГАМ-50/35 95 32 42 13 16 8.5 9.8
      ГАМ-70/50 105 38 46 15 18 9.8 11.5
      ГАМ-95/70 110 40 50 17 21 11.5 13.5
      ГАМ-120/95 112 42 55 19 23 13.5 15
      ГАМ-150/120 118 44 55 21 25 15 17
      ГАМ-185/150 125 46 58 23 27 17 18.6
      ГАМ-240/185 130 54 60 26 30 18.6 21.5
      товарные позиции Рабочее напряжение, до (кВ) Сечение жилы, мм² Класс гибкости жилы Покрытие контактной части Технология монтажа
      ГАМ-16/10 10
      16
      10
      1
      2
      3
      4
      5
      6
      без покрытия
      опрессовка
      ГАМ-25/16 10
      25
      16
      1
      2
      3
      4
      5
      6
      без покрытия
      опрессовка
      ГАМ-35/25 10
      35
      25
      1
      2
      3
      4
      5
      6
      без покрытия
      опрессовка
      ГАМ-50/35 10
      50
      35
      1
      2
      3
      4
      5
      6
      без покрытия
      опрессовка
      ГАМ-70/50 10
      70
      50
      1
      2
      3
      4
      5
      6
      без покрытия
      опрессовка
      ГАМ-95/70 10
      95
      70
      1
      2
      3
      4
      5
      6
      без покрытия
      опрессовка
      ГАМ-120/95 10
      120
      95
      1
      2
      3
      4
      5
      6
      без покрытия
      опрессовка
      ГАМ-150/120 10
      150
      120
      1
      2
      3
      4
      5
      6
      без покрытия
      опрессовка
      ГАМ-185/150 10
      185
      150
      1
      2
      3
      4
      5
      6
      без покрытия
      опрессовка
      ГАМ-240/185 10
      240
      185
      1
      2
      3
      4
      5
      6
      без покрытия
      опрессовка
      Как соединить медные и алюминиевые кабели?

      Для такого типа соединений и подключений существуют специальные алюмо-медные гильзы под опрессовку: тип ГАМ «КВТ». Медная и алюминиевая части гильзы соединены между собой методом фрикционной «сварки» и представляют прочную единую конструкцию.

      Я предпочитаю только пайку как самый надежный метод контактных соединений…

      За последние 60 лет, техника опрессовки продвинулась достаточно далеко. Появилось новое поколение различных видов наконечников, которые предполагают исключительно непаянный способ соединения, а также профессиональный инструмент и калиброванные матрицы для обжима каждого типа наконечников. Развитие технического прогресса, стимулировавшее новые технологии контактных соединений, убедительно показывает правильность тренда: и авиастроение, и космическая отрасль, не говоря уже об обычной электромонтажной практике, практически полностью перешли на непаянные технологии. Немаловажным является так же вопрос здоровья, поскольку, в большинстве своем, в России пайка по-прежнему осуществляется припоями, содержащими свинец.

      Производите ли вы изделия по чертежам заказчика?

      В дополнение к основному номенклатурному ряду кабельных наконечников и гильз, серийно выпускаемых заводом «КВТ», возможно изготовление партий нестандартных изделий по индивидуальным заказам. Инженеры завода «КВТ» могут также оказать помощь в разработке, сопровождении технической документации и в проведении необходимых испытаний.
