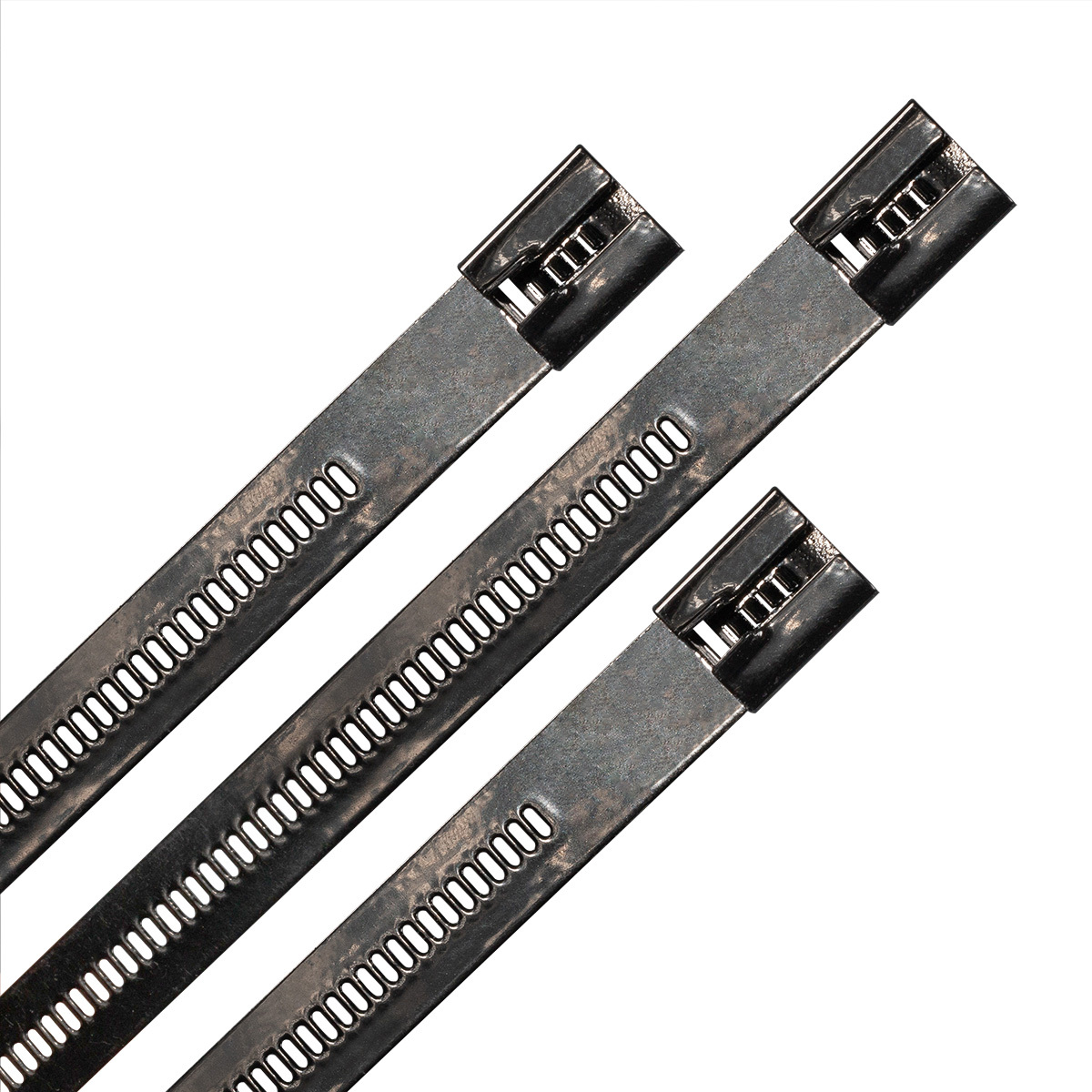

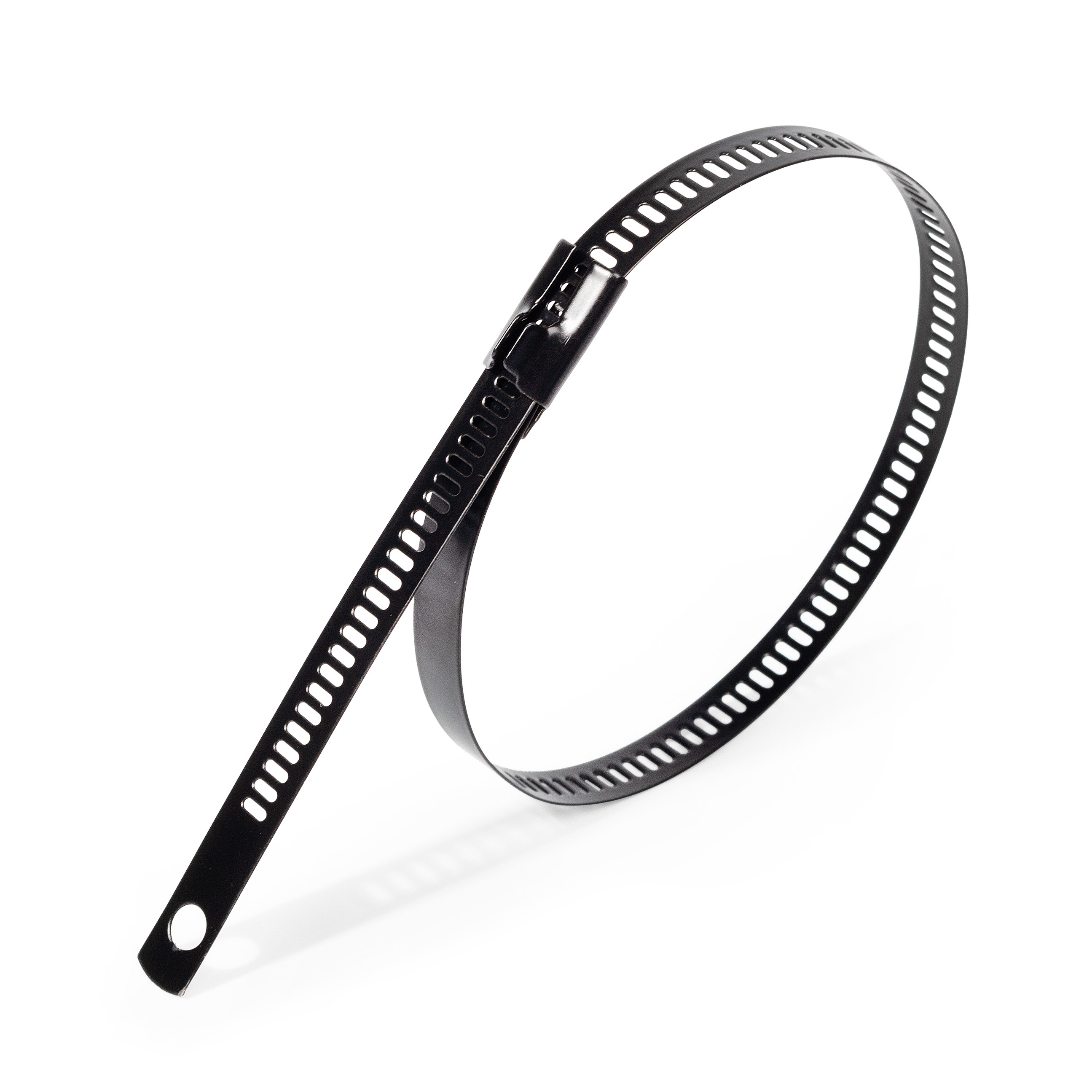

Стяжки крепежные из нержавеющей стали AISI 316 лестничного типа с полимерным покрытием

AISI 316

Стяжки крепежные из нержавеющей стали AISI 316 лестничного типа с полимерным покрытием

тип: СКЛ-П (316)

Стойкость к ультрафиолету
Вибростойкие
Cтойкость к радиации
Cтойкость к едким веществам
Не поддерживает горение
Стойкие к морской воде
Маслостойкие
Cтойкость к погодным условиям
Морозоустойчивые
Повышенной прочности
316 сталь
Не намагничиваемые
Не содержат галогенов
Морской регистр

Предназначены для бандажирования и крепежа в условиях агрессивных сред, повышенных механических нагрузок, вибрации, радиации, влажности и экстремального перепада температур
Материал: нержавеющая сталь марки AISI 316L
Продукт сертифицирован по Российскому морскому регистру судоходства
Покрытие: порошковое полимерное покрытие
Температура эксплуатации: от -50 °С до +150 °С
Температура монтажа: от -50 °С

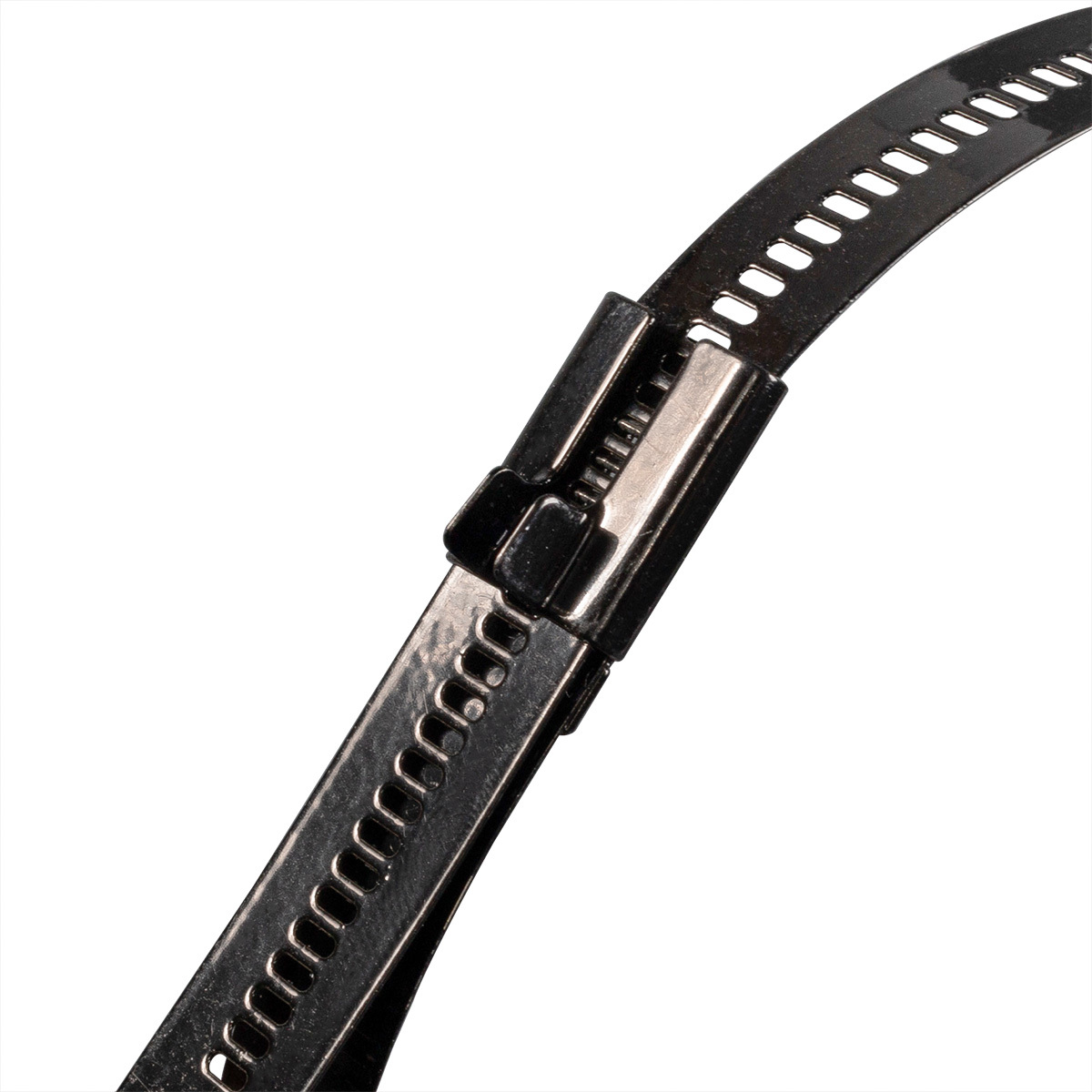

Уникальная конструкция замка «Multilock» с несколькими дополняющими механизмами фиксации
Полимерное покрытие увеличивает антикоррозионную стойкость, сглаживает края стяжки и создает изолирующий слой, препятствующий химической коррозии между неоднородными металлами
Покрытие обладает пластичностью, не трескается и сохраняет гибкость даже при отрицательных температурах
Немагнитная сталь ленты и замкового механизма
Низкий профиль (высота) замка
Для наружной и внутренней установки
Замковый механизм одностороннего хода, неразъемный
Ступенчатая затяжка с шагом перфорации на ленте
Перфорированное окно на хвосте стяжки позволяет использовать крюки для усиления затяжки

Сталь марки AISI 316, или, как ее еще называют, «корабельная сталь» или «морская нержавейка» - это улучшенная версия стали общего назначения AISI 304, с более высоким содержанием никеля и добавками молибдена. Легирование стали молибденом и никелем значительно повышает ее коррозионное сопротивление в большинстве агрессивных сред. В сравнении с 304 сталью 316 нержавеющая сталь является более защищенной от питтинговой и щелевой коррозии в хлористой среде, морской воде, в парах серной, фосфорной, борной, муравьиной, уксусной, щавелевой, молочной и других кислот.

У 316-й стали выше прочность и лучшее сопротивление ползучести при более высоких температурах, чем у AISI 304. Из-за выдающегося сопротивления коррозии и окислению, отличных механических свойств и технологичности, сталь AISI 316 применяется в таких секторах промышленности, как:

Кораблестроение и транспорт;
Нефтедобывающая и нефтеперерабатывающая отрасль
Горнодобывающая промышленность
Производство баков и емкостей для хранения коррозионных жидкостей;
Производство специализированного оборудования для химической, целлюлозно-бумажной и фармацевтической отрасли
Архитектурные сооружения в коррозионных средах.

Эксплуатационные характеристики

Гарантийный срок хранения 10 лет

Гарантийный срок эксплуатации 10 лет

Срок службы 30 лет

Документация на продукцию

Свидетельство от Российского морского регистра судоходства (Register of shipping)

Паспорт на кабельные стяжки из нержавеющей стали СКС-П (316), СКЛ-П (316), СКБ-П (316)

Правила монтажа стяжек из нержавеющей стали

Сертификация

Отказное письмо: продукция Fortisflex

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
74155	СКЛ-П (316) 7х150 СКЛ-П (316) 7х150	100	шт	38.34
74156	СКЛ-П (316) 7х200 СКЛ-П (316) 7х200	100	шт	48.35
74157	СКЛ-П (316) 7х300 СКЛ-П (316) 7х300	100	шт	57.91
74158	СКЛ-П (316) 7х450 СКЛ-П (316) 7х450	100	шт	72.28
74159	СКЛ-П (316) 7х600 СКЛ-П (316) 7х600	100	шт	81.64
74160	СКЛ-П (316) 12х200 СКЛ-П (316) 12х200	100	шт	41.56
74161	СКЛ-П (316) 12х300 СКЛ-П (316) 12х300	100	шт	51.07

Всего позиций: 7

SKU	товарные позиции	Материал	Покрытие	Длина, мм	Ширина, мм	Толщина, мм	Замковое устройство	Крепление	Минимальный диаметр охвата, мм	Мин. усилие на разрыв, Н	Температура монтажа, °C	Специальные свойства
74155	СКЛ-П (316) 7х150 СКЛ-П (316) 7х150	нержавеющая сталь AISI 316	полимерное	150	7	0.38	лестничный тип	Стяжки	15	1120	от -50	Стойкость к УФ-излучению/HF (Halogen free)/Вибростойкость/Морозостойкость/Термостойкость/Всепогодные/Устойчивость к радиации/Устойчивость к химическим реагентам/Устойчивость к морской воде/Устойчивость к экстремальному перепаду температур/металлодетектируемость
74156	СКЛ-П (316) 7х200 СКЛ-П (316) 7х200	нержавеющая сталь AISI 316	полимерное	200	7	0.38	лестничный тип	Стяжки	15	1120	от -50	Стойкость к УФ-излучению/HF (Halogen free)/Вибростойкость/Морозостойкость/Термостойкость/Всепогодные/Устойчивость к радиации/Устойчивость к химическим реагентам/Устойчивость к морской воде/Устойчивость к экстремальному перепаду температур/металлодетектируемость
74157	СКЛ-П (316) 7х300 СКЛ-П (316) 7х300	нержавеющая сталь AISI 316	полимерное	300	7	0.38	лестничный тип	Стяжки	15	1120	от -50	Стойкость к УФ-излучению/HF (Halogen free)/Вибростойкость/Морозостойкость/Термостойкость/Всепогодные/Устойчивость к радиации/Устойчивость к химическим реагентам/Устойчивость к морской воде/Устойчивость к экстремальному перепаду температур/металлодетектируемость
74158	СКЛ-П (316) 7х450 СКЛ-П (316) 7х450	нержавеющая сталь AISI 316	полимерное	450	7	0.38	лестничный тип	Стяжки	15	1120	от -50	Стойкость к УФ-излучению/HF (Halogen free)/Вибростойкость/Морозостойкость/Термостойкость/Всепогодные/Устойчивость к радиации/Устойчивость к химическим реагентам/Устойчивость к морской воде/Устойчивость к экстремальному перепаду температур/металлодетектируемость
74159	СКЛ-П (316) 7х600 СКЛ-П (316) 7х600	нержавеющая сталь AISI 316	полимерное	600	7	0.38	лестничный тип	Стяжки	15	1120	от -50	Стойкость к УФ-излучению/HF (Halogen free)/Вибростойкость/Морозостойкость/Термостойкость/Всепогодные/Устойчивость к радиации/Устойчивость к химическим реагентам/Устойчивость к морской воде/Устойчивость к экстремальному перепаду температур/металлодетектируемость
74160	СКЛ-П (316) 12х200 СКЛ-П (316) 12х200	нержавеющая сталь AISI 316	полимерное	200	12	0.38	лестничный тип	Стяжки	15	1800	от -50	Стойкость к УФ-излучению/HF (Halogen free)/Вибростойкость/Морозостойкость/Термостойкость/Всепогодные/Устойчивость к радиации/Устойчивость к химическим реагентам/Устойчивость к морской воде/Устойчивость к экстремальному перепаду температур/металлодетектируемость
74161	СКЛ-П (316) 12х300 СКЛ-П (316) 12х300	нержавеющая сталь AISI 316	полимерное	300	12	0.38	лестничный тип	Стяжки	15	1800	от -50	Стойкость к УФ-излучению/HF (Halogen free)/Вибростойкость/Морозостойкость/Термостойкость/Всепогодные/Устойчивость к радиации/Устойчивость к химическим реагентам/Устойчивость к морской воде/Устойчивость к экстремальному перепаду температур/металлодетектируемость

Всего позиций: 7

SKU	товарные позиции	L	b	S
74155	СКЛ-П (316) 7х150 СКЛ-П (316) 7х150	150	7	0.38
74156	СКЛ-П (316) 7х200 СКЛ-П (316) 7х200	200	7	0.38
74157	СКЛ-П (316) 7х300 СКЛ-П (316) 7х300	300	7	0.38
74158	СКЛ-П (316) 7х450 СКЛ-П (316) 7х450	450	7	0.38
74159	СКЛ-П (316) 7х600 СКЛ-П (316) 7х600	600	7	0.38
74160	СКЛ-П (316) 12х200 СКЛ-П (316) 12х200	200	12	0.38
74161	СКЛ-П (316) 12х300 СКЛ-П (316) 12х300	300	12	0.38

Всего позиций: 7

SKU	товарные позиции	.stp
74155	СКЛ-П (316) 7х150 СКЛ-П (316) 7х150
74156	СКЛ-П (316) 7х200 СКЛ-П (316) 7х200
74157	СКЛ-П (316) 7х300 СКЛ-П (316) 7х300
74158	СКЛ-П (316) 7х450 СКЛ-П (316) 7х450
74159	СКЛ-П (316) 7х600 СКЛ-П (316) 7х600
74160	СКЛ-П (316) 12х200 СКЛ-П (316) 12х200
74161	СКЛ-П (316) 12х300 СКЛ-П (316) 12х300

Всего позиций: 7

Зачем нужны стяжки из 316 стали, если 304-ая тоже не ржавеет?

Действительно, 304 нержавеющая сталь очень востребована в электротехнической сфере. Это не удивительно, поскольку она обладает универсальными физическими свойствами, подходящими для применения во многих отраслях. Однако существуют сферы, которые имеют «особые» требования к используемой в ней продукции. 316 сталь своего рода «улучшенная» версия стали 304-ой. Содержащийся в ней молибден делает сталь более защищенной от щелевой и питтинговой коррозии в хлористой и морской воде, а также в сильноагрессивных средах: серной, фосфорной, борной, муравьиной, уксусной, щавелевой, молочной и других кислотах. Этот вид стали называют ещё «морской нержавейкой». Таким образом, стяжки из 316 стали будут идеальным решением, если их установка планируется в следующих отраслях: пищевая промышленность и медицинские учреждения, нефтехимическая и нефтегазовая промышленности, энергетика и электротехника, станкостроение, метрополитен, судоходство и судостроение, автомобилестроение.

В каких случаях следует использовать стальные кабельные стяжки СКС?

Стальные стяжки СКС выполнены из нержавеющей стали, поэтому они являются незаменимыми при использовании в экстремальных условиях эксплуатации: в условиях вибрации, высокой влажности или сухости воздуха, интенсивном ультрафиолетовом излучении, радиации, при экстремальных перепадах температур и в условиях агрессивных химических сред. Для экстремальных условий рекомендовано применение стяжек из нержавеющей стали марки AISI 304.

Как правильно рассчитать нагрузку на хомут?

Для определения рабочей нагрузки хомута смотрите во вкладке «характеристики» соответствующую таблицу и в ней колонку – «Прочность на разрыв». Прочность стяжки зависит главным образом от её ширины. Если нагрузка больше, чем может выдержать один хомут, то можно увеличить количество хомутов так, чтобы нагрузка равномерно распределилась между несколькими стяжками.

Можно ли заказать стальные стяжки длиной 550 мм?

Да, можно. Стальные кабельные стяжки Fortisflex производятся в России, на заводе «КВТ», и стяжки типа СКС (304), СКС-П (304), СКС (316), СКС-П (316) можно сделать необходимой длиной в диапазоне от 125 мм до 1400 мм. Минимальный объем заказа нестандартных стальных стяжек рассчитывается в зависимости от их длины, минимальная партия (для стяжек длиной 550 мм, например)– от 2000 шт.

В какие сроки можно изготовить стальные стяжки?

Стальные стяжки Fortisflex стандартных размеров есть в наличии на складе. Если стяжки необходимого размера нужны в большем количестве, чем поддерживается на складе или требуются стальные стяжки нестандартной длины, сроки их изготовления нужно согласовать с менеджером. Сроки производства зависят от необходимого количества стяжек и загруженности производственных линий. Для остановки и перенастройки производственной линии на выпуск требуемых стяжек потребуется некоторое время.

Из какой стали производятся стяжки Fortisflex?

Стальные кабельные стяжки Fortisflex производятся из нержавеющей стали. Стяжки СКС (304), СКС-П (304), изготавливаются из нержавеющей стали марки AISI 304, стяжки типа СКС (316), СКС-П (316), СКВ (316), СКЛ (316), СКЛ-П (316) и СКБ-П (316) производятся из нержавеющей корабельной стали марки AISI 316L.

Чем отличаются сталь AISI 304 и AISI 316?

Описание стали марок AISI 304 и AISI 316 и информацию об их отличии находится найти на сайте в статье «Почему нержавеющая сталь не ржавеет. «Морская» нержавейка».

Когда лучше использовать стяжки из стали AISI 316?

Стяжки из стали AISI 316 - идеальное решение, если критерием выбора является гарантия ее долговременной работы в условиях с повышенными требованиями к надежности и долговечности, например, для использования на объектах особой важности (АЭС, ТЭС, ТЭЦ, морские и речные порты, портовые сооружения, крупные железнодорожные станции и узлы, метрополитен, инфраструктурные объекты в зоне морского климата и др.).

Зачем покрывать стяжки, если они сделаны из нержавеющей стали?

Полимерное покрытие из полиэстера препятствую созданию гальванической пары между неоднородными металлами, обеспечивает стальным стяжкам дополнительную защиту от коррозии и увеличивает срок их службы. Поэтому стальные стяжки с полимерным покрытием лучше подходят для применения в условиях, способствующих повышенной коррозии металлов (местах с повышенной влажностью, таких как корабельные помещения и трюмы, шахты и подвалы, инфраструктурные объекты в зоне морского климата и т.д.).

Для чего нужны стяжки СКВ (316)?

Волнообразная форма стяжки СКВ (316) придает ей свойства «своеобразной» пружины, обеспечивая постоянное усилие обхвата при крепеже твердых предметов. По сути, стяжки СКВ (316) – усовершенствованная версия стяжек типа СКС. Волна на стяжке СКВ (316) компенсирует температурное расширение при периодических циклах нагрева-остывания, поэтому они отлично подходят для использования в зонах и помещениях с периодическими перепадами температур (например, литейные цеха; зоны, прилегающие к плавильным и нагревательным печам и т.д.). Пружинные свойства, обеспечиваемые волнообразной формой стяжки СКВ (316), позволяют гасить вибрации, что делает ее отличным выбором для крепления проводов, шлангов, кабелей к конструкциям и механизмам, испытывающим вибрационные воздействия (виброустановки, испытательные стенды и т.д.).

Можно ли повторно использовать стальные стяжки?

Конструкция стальной стяжки с шариковым замком не предусматривает разъемного соединения, подробнее узнать об этом можно в статье «Устройство замков кабельных стяжек». Если необходимо выполнить разъемное соединение, то нужно использовать стальные стяжки бугельного типа СКБ-П (316), конструкция которых допускает их многократное использование.

Какими стяжками можно закрепить стальные маркировочные бирки?

Для крепежа стальных бирок МБС на кабеле используются стальные стяжки типа СКС с шариковым замком или лестничные стяжки типа СКЛ с замком «Multilock», как с покрытием, так и без него. Максимальная ширина стяжек для монтажа бирок – 7,9 мм, выбирать рекомендуется стяжки из стали той же марки, что и маркировочные бирки.

Можно ли закрепить стальную стяжку без специального инструмента?

Предварительную затяжку стальных стяжек можно провести вручную, но окончательно фиксировать ее необходимо специальным инструментом, предназначенным для монтажа стальных стяжек и обрезки свободного конца. Руками не удастся создать требуемого усилия для затяжки стяжки из нержавеющей стали, а для обрезки свободного конца стяжки все равно потребуется дополнительно использовать инструмент. Для того чтобы профессионально, быстро и качественно осуществить монтаж стальных стяжек рекомендуется использовать специальные инструменты: TG-05 с регулятором усилия затяжки и автоматической обрезкой для монтажа стальных стяжек шириной 4.6 и 7.9мм, TG-02 с обрезкой в ручном режиме для стяжек 4.6 ,7.9 и 12мм. С инструментом для монтажа стяжек и принципами его работы можно познакомиться в видеообзоре.

Необходимо создать конструкцию способную выдерживать большие нагрузки. Какие стяжки мне лучше использовать?

Для данных целей можно использовать усиленные стяжки типа СКС шириной 7,9мм, стяжки для экстремальных нагрузок шириной 12мм или стяжки типа СКС-2 под двойной обхват шириной 7,9 и 12мм. Помимо типа стяжки следует принимать во внимание также и количество расчетных крепежей на единицу длины конструкции. Стяжки СКС шириной 12мм, кроме большей прочности, отличаются от стяжек СКС шириной 7,9мм также и тем, что из-за большей ширины, оказывают меньшее давление, например на изоляцию кабеля. Стяжки СКС-2 имеют замок специальной конструкции, позволяющий дважды провести полотно и блокирующим обратный ход ленты. Благодаря двойному обороту ленты в два раза увеличивается прочность поперечного сечения бандажа, обеспечивается более плотный обхват и в разы увеличивается прочность крепления на разрыв.

Чем отличаются стальные стяжки от стальных лент со скрепами и бугелями? Что лучше использовать?

Использование стальных стяжек с шариковым замком типа СКС, СКС-2 и СКВ значительно ускоряет и облегчает процесс монтажа. Для крепления кабеля нужно просто обернуть его стальной стяжкой, завести свободный конец в шариковый замок, затянуть стяжку и обрезать свободный конец с помощью инструмента. Стальные стяжки – оптимальный вариант для быстрого и профессионального монтажа кабеля на протяженных трассах. В отличие от стяжек СКС, стяжки типа СКЛ имеют принципиально другой замок – Multilock с пружинной защелкой и дополнительным механизмом фиксации. Использование стяжек СКЛ при монтаже позволяет осуществлять ступенчатую затяжку с помощью затяжного крюка. Замок бугельного типа на стяжках СКБ-П предполагает выполнение разъемного соединения. Достоинствами использования стальной ленты с бугелем или скрепой являются более низкая цена и нарезка необходимой бандажной длины по месту монтажа. К недостаткам, по сравнению со стальными стяжками, относят необходимость выполнения большего количества операций и, как следствие, большую трудоемкость монтажа и его меньшая скорость.

Инструмент для монтажа стяжек

Стяжки нержавеющие Fortisflex. Сделано на КВТ

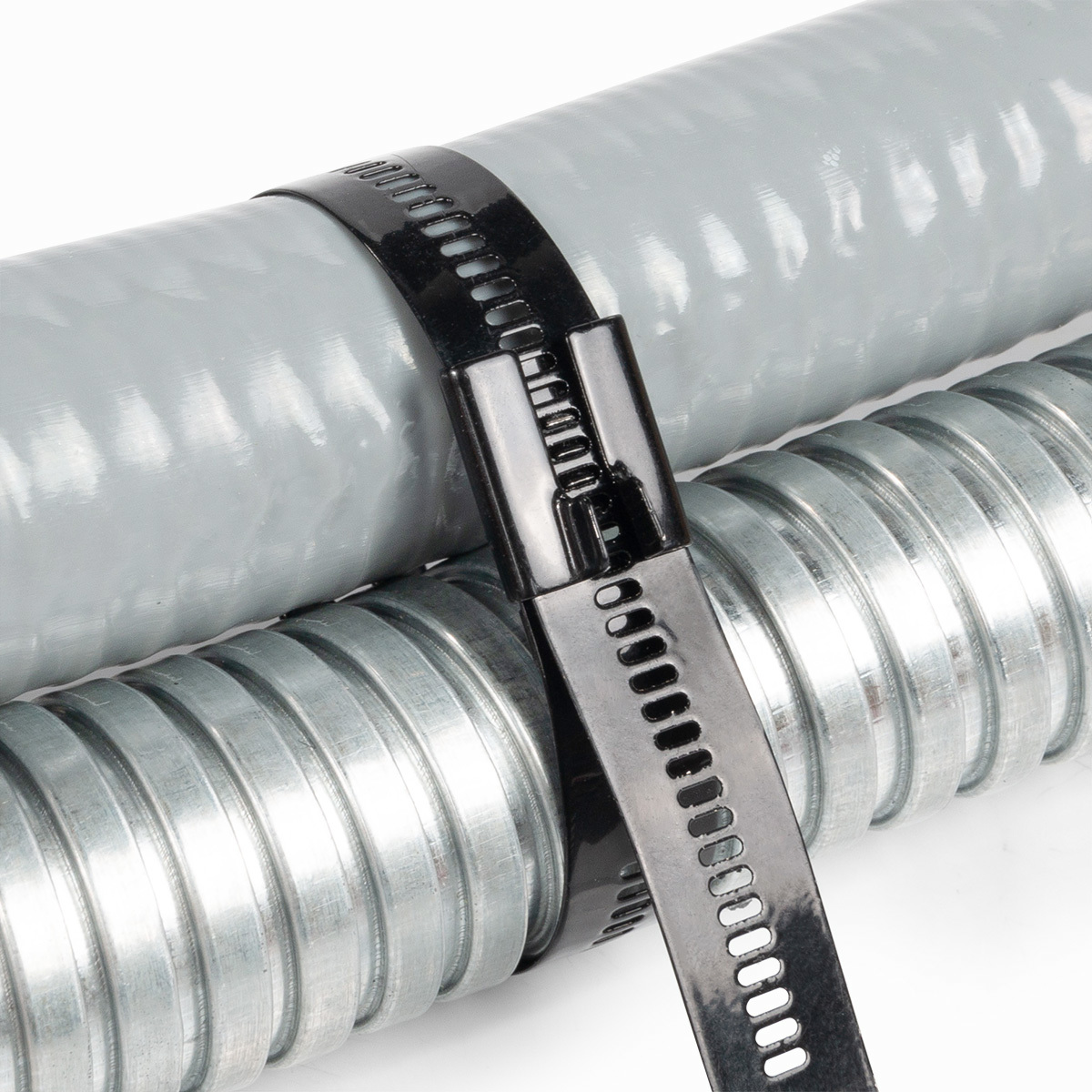

Стальные кабельные стяжки лестничного типа СКЛ-П (316) – стяжки одностороннего хода из нержавеющей стали марки AISI 316 с дополнительным полимерным покрытием. Лестничные стяжки СКЛ -П (316) легко узнаваемы по характерным перфорированным отверстиям на ленте, которые позволяют выполнять ступенчатую затяжку. При монтаже, отверстия на полотне стяжки входят в зацепление с зубцами замка пружинного типа «Multilock», исключая обратный ход и обеспечивая высокую прочность крепежной конструкции. Дополнительная жесткая фиксация смонтированной стяжки СКЛ -П (316) может быть осуществлена путем запрессовки вертикальных планок замка.

Порошковое полимерное покрытие создает изолирующий слой, препятствующий гальванической коррозии между неоднородными металлами, и продлевает срок службы крепежных изделий. Наличие полимерного слоя ограничивает максимальную температуру эксплуатации стяжек СКЛ-П(316) до 150 градусов Цельсия.

Стяжки из 316 стали устойчивы к воздействию агрессивных химических сред, погодным условиям, влажности, радиации, вибрации и экстремальному перепаду температур. 316 нержавеющая сталь - это улучшенная версия 304 стали с повышенным содержанием никеля и молибдена. В сравнении с 304 сталью , 316 сталь обладает в разы большей устойчивостью к коррозии, а также превосходными механическими свойствами и жаропрочностью. Из-за исключительной антикоррозионной стойкости, сталь марки AISI 316 называют «корабельной сталью» или «морской нержавейкой». 316-я сталь обладает высокой устойчивостью к хлористой среде, парам серной, фосфорной и других кислот, морской воде, а также питтинговой и щелевой коррозии. Изделия из 316 нержавеющей стали рекомендованы к применению в любых высоко агрессивных средах и на объектах с особыми требованиями к надежности и долговечности конструкции.

Стяжки лестничного типа из нержавеющей стали с покрытием СКЛ-П (316) торговой марки «Fortisflex» производятся на электротехническом заводе «КВТ» г. Калуга с системой менеджмента качества по стандарту ISO 9001. Все изделия сертифицированы по Российскому морскому регистру судоходства и допущены к применению на судах и плавучих сооружениях РФ. Высокие требования к качеству используемых материалов и надежности крепежной конструкции в целом - отличительная особенность стяжек из нержавеющей стали торговой марки «Fortisflex».

Стальные стяжки лестничного типа с покрытием СКЛ -П(316) «Fortisflex» представлены в 2-х базовых размерных линейках: усиленные - шириной 7 мм и для экстремальных нагрузок - шириной 12 мм. Длина лестничных стяжек варьируется от 150 до 600мм. Для монтажа стяжек СКЛ (316) рекомендовано использование инструмента TG-02 (КВТ) с обрезкой конца стяжки в ручном режиме или TG-05 (КВТ) с автоматической обрезкой по достижении выставленного усилия затяжки. Перфорированное отверстие на конце стяжки позволяет произвести качественную затяжку с помощью специального затяжного крюка.

Стяжки СКЛ-П (316) рекомендуются для эксплуатации в районах с морским климатом, на судах, плавучих платформах и портовых сооружениях, в подземных коммуникациях и тоннелях, на химических производствах и объектах с особыми требованиями к пожаробезопасности и надежности конструкции.
