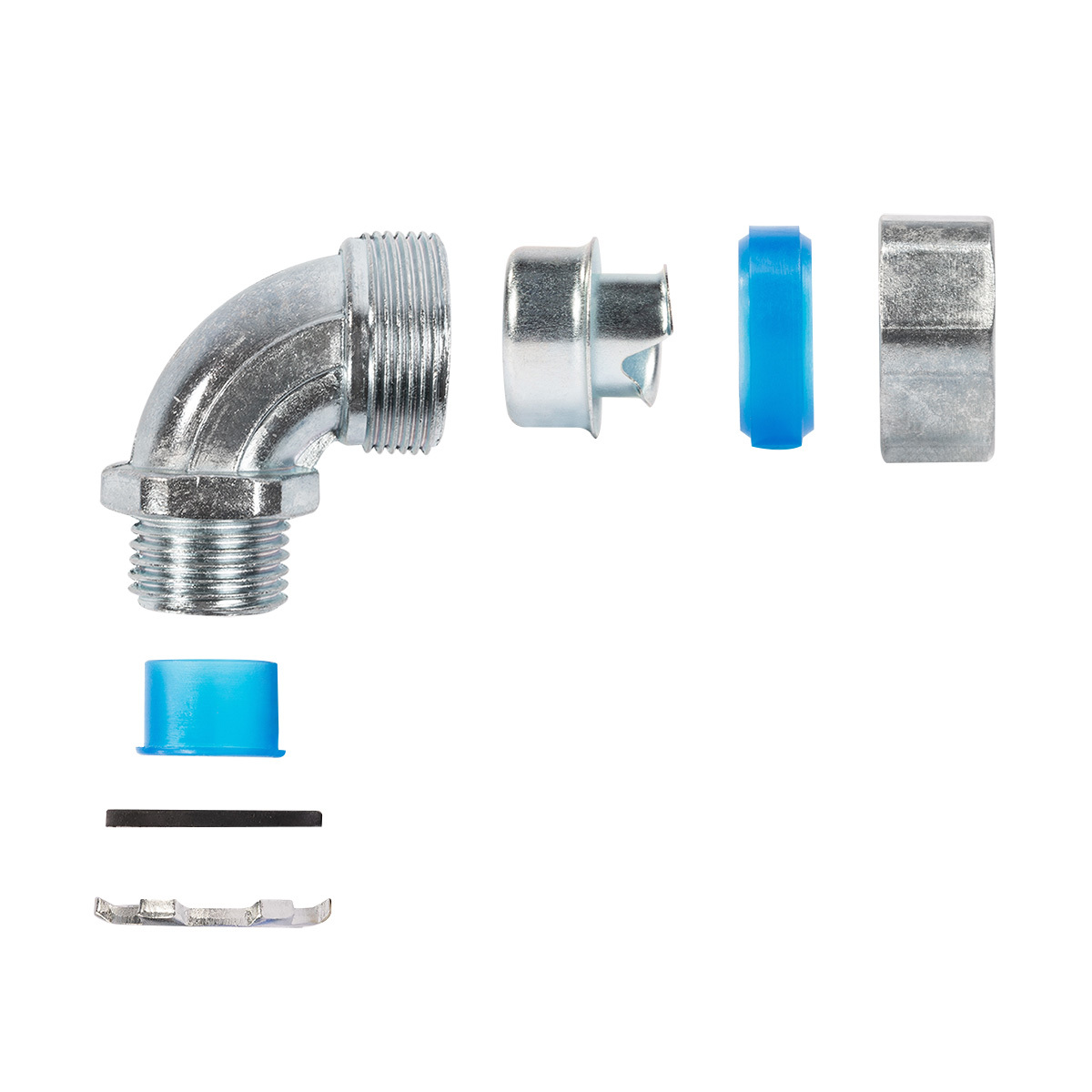

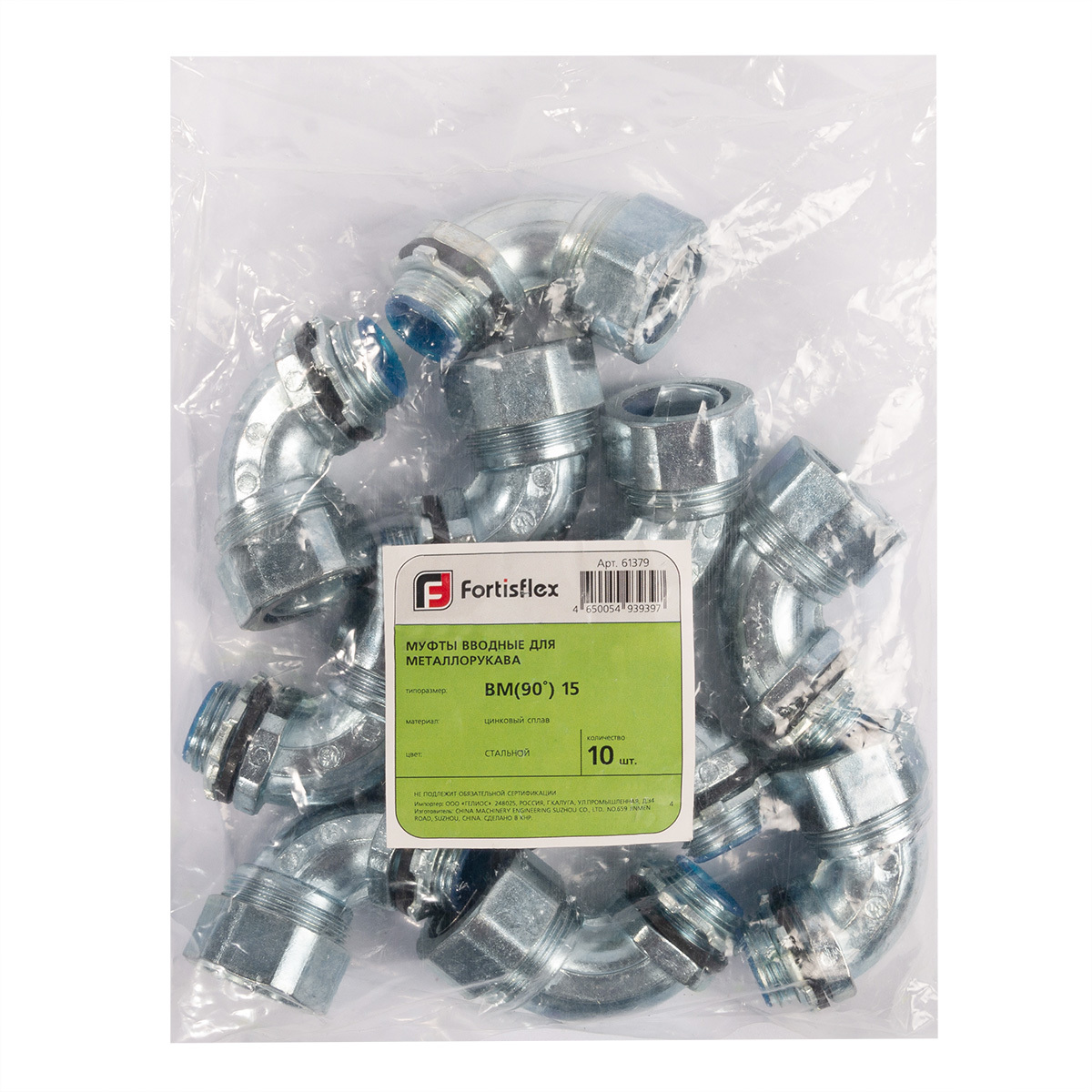

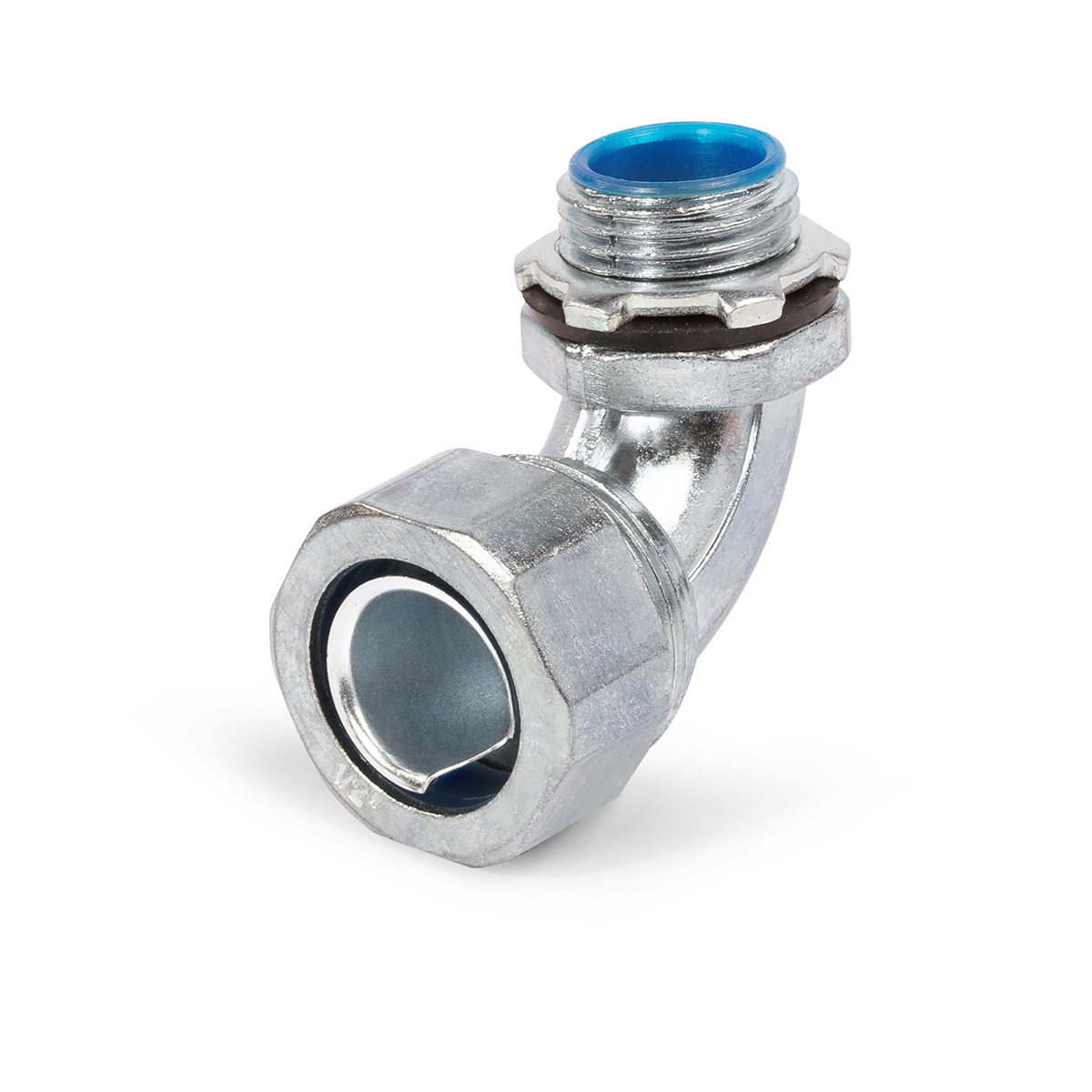

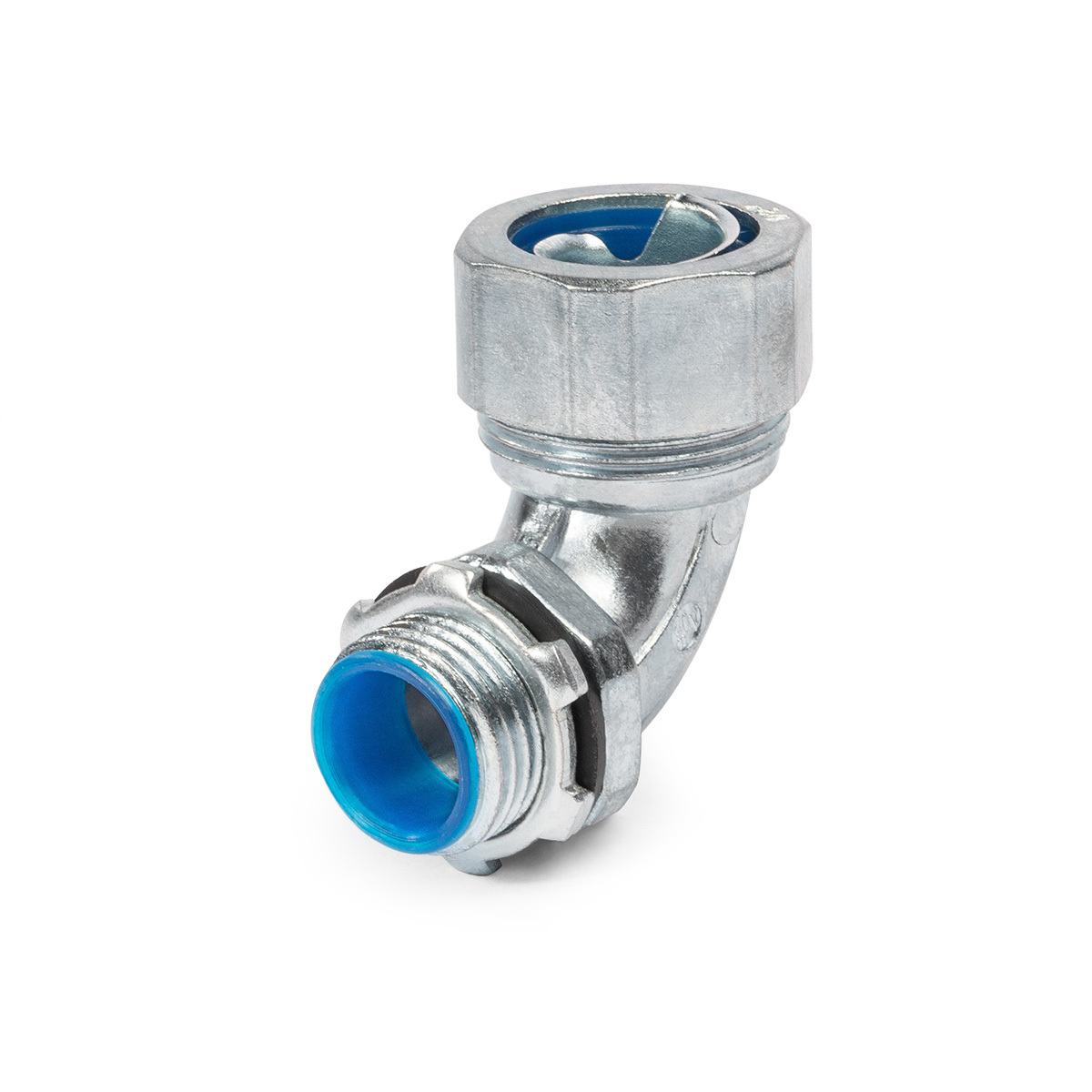

Муфты вводные для металлорукава
тип: ВМ (90°)
- Область применения:

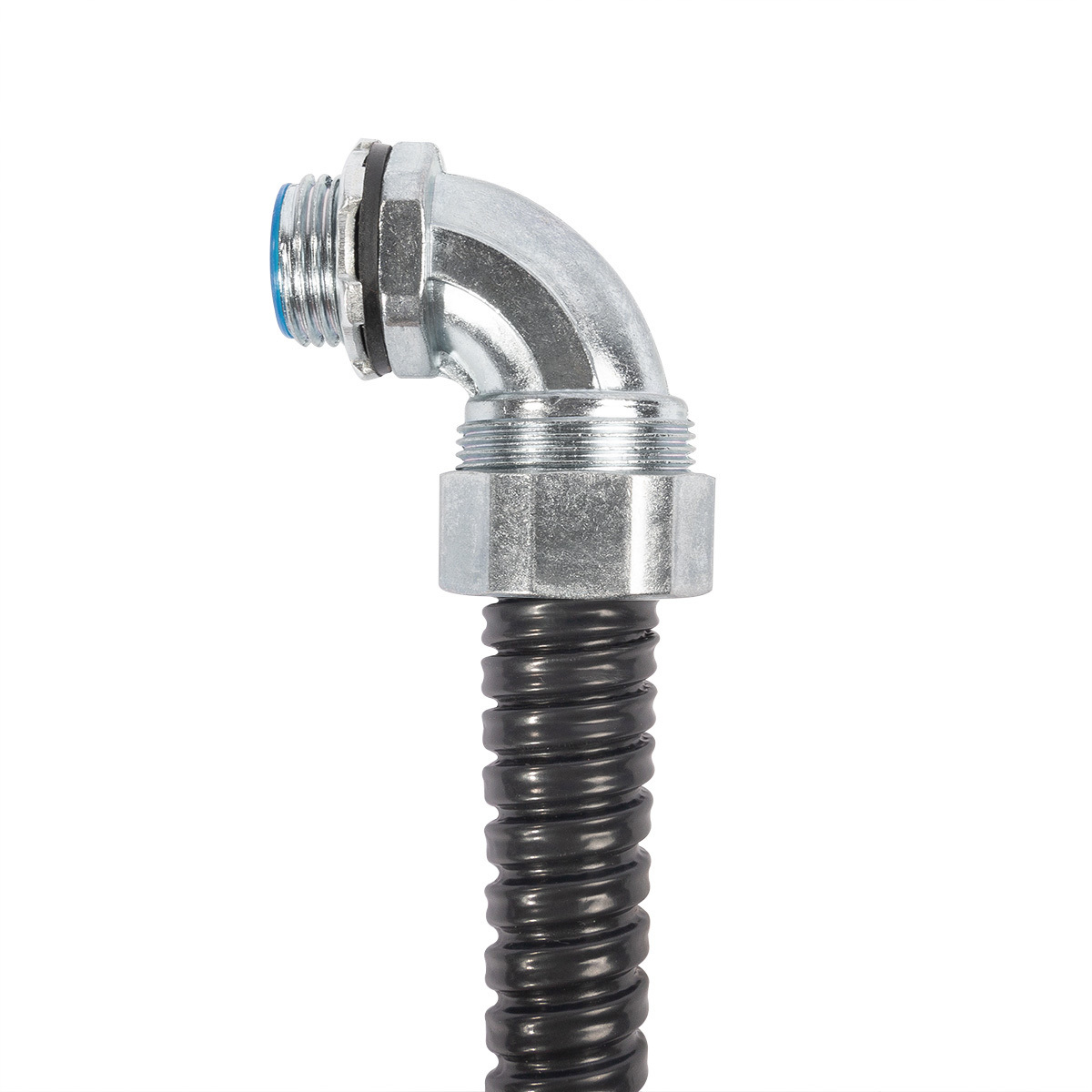

- ввод-вывод металлорукава в корпусах щитового оборудования
- герметичное соединение отрезков изолированного металлорукава путем стыковки с ответным резьбовым элементом СТМ(Р)
- Материал: цинковый сплав
- Покрытие: отсутствует
- Степень защиты: IP54
- Совместимость: МРПИнг NORD, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой, Р3-ЦПнг-LS с протяжкой (20м), Р3-ЦХ
| SKU | товарные позиции | кратность | ед.изм | РРЦ (руб.) |
|---|---|---|---|---|
| 61379 |
ВМ(90°) 15
ВМ(90°) 15
|
10 |
шт
|
261.73 |
| 61380 |
ВМ(90°) 20
ВМ(90°) 20
|
10 |
шт
|
412.18 |
| 61381 |
ВМ(90°) 25
ВМ(90°) 25
|
10 |
шт
|
594.86 |
| 61382 |
ВМ(90°) 32
ВМ(90°) 32
|
10 |
шт
|
834.16 |
| 61383 |
ВМ(90°) 38
ВМ(90°) 38
|
10 |
шт
|
1189.66 |
| 61384 |
ВМ(90°) 50
ВМ(90°) 50
|
10 |
шт
|
1955.21 |
| SKU | товарные позиции | Тип соединения | Материал корпуса | Вводная резьба | Номинальный диаметр, мм | Внутренний диаметр, мм | Длина резьбы, мм | Степень защиты от влаги и пыли | Температура эксплуатации, °С |
|---|---|---|---|---|---|---|---|---|---|
| 61379 |
ВМ(90°) 15
ВМ(90°) 15
|
фитинг | цинковый сплав | 1/2″ | 15 | 14.6 | 11 | IP 54 | -60...+120 |
| 61380 |
ВМ(90°) 20
ВМ(90°) 20
|
фитинг | цинковый сплав | 3/4″ | 20 | 19.4 | 12 | IP 54 | -60...+120 |
| 61381 |
ВМ(90°) 25
ВМ(90°) 25
|
фитинг | цинковый сплав | 1″ | 25 | 24.5 | 14 | IP 54 | -60...+120 |
| 61382 |
ВМ(90°) 32
ВМ(90°) 32
|
фитинг | цинковый сплав | 1 1/4″ | 32 | 31.8 | 15 | IP 54 | -60...+120 |
| 61383 |
ВМ(90°) 38
ВМ(90°) 38
|
фитинг | цинковый сплав | 1 1/2″ | 38 | 37.5 | 18 | IP 54 | -60...+120 |
| 61384 |
ВМ(90°) 50
ВМ(90°) 50
|
фитинг | цинковый сплав | 2″ | 50 | 48.8 | 18 | IP 54 | -60...+120 |
| SKU | товарные позиции | H | D | d | GL | AG |
|---|---|---|---|---|---|---|
| 61379 |
ВМ(90°) 15
ВМ(90°) 15
|
36,7 | 21.8 | 14.6 | 11 | 20.9 |
| 61380 |
ВМ(90°) 20
ВМ(90°) 20
|
45,3 | 27.4 | 19.4 | 12 | 26.4 |
| 61381 |
ВМ(90°) 25
ВМ(90°) 25
|
54,2 | 33.8 | 24.5 | 14 | 33.2 |
| 61382 |
ВМ(90°) 32
ВМ(90°) 32
|
64 | 43.5 | 31.8 | 15 | 41.9 |
| 61383 |
ВМ(90°) 38
ВМ(90°) 38
|
71 | 49.5 | 37.5 | 18 | 47.8 |
| 61384 |
ВМ(90°) 50
ВМ(90°) 50
|
86,7 | 62.4 | 48.8 | 18 | 59.6 |
| SKU | товарные позиции | .stp |
|---|---|---|
| 61379 |
ВМ(90°) 15
ВМ(90°) 15
|
|
| 61380 |
ВМ(90°) 20
ВМ(90°) 20
|
|
| 61381 |
ВМ(90°) 25
ВМ(90°) 25
|
|
| 61382 |
ВМ(90°) 32
ВМ(90°) 32
|
|
| 61383 |
ВМ(90°) 38
ВМ(90°) 38
|
|
| 61384 |
ВМ(90°) 50
ВМ(90°) 50
|
