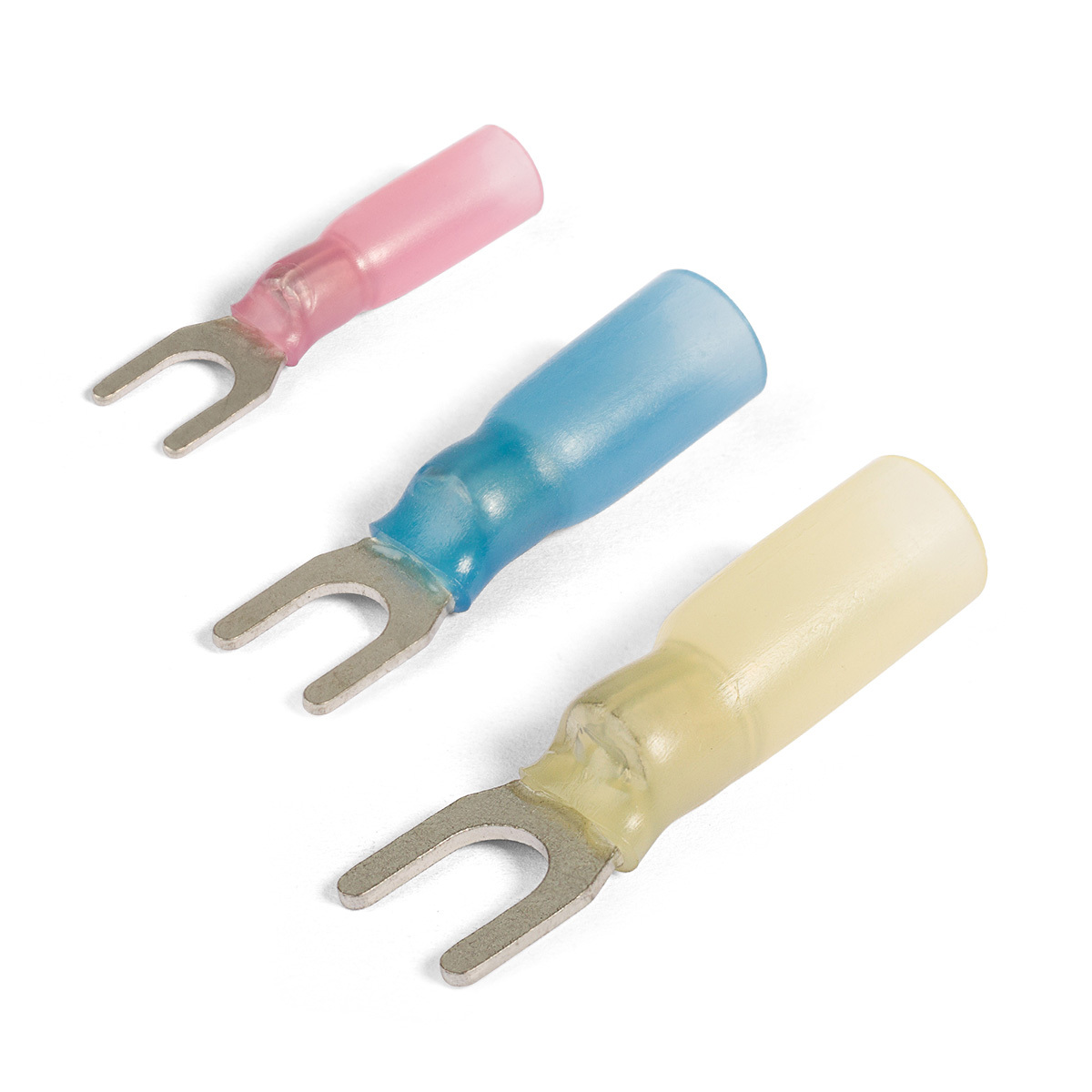

Наконечники вилочные изолированные с термоусаживаемой манжетой НВИ-Т

Серия

ПРОФИ

тип: НВИ-Т

(ТУ 3424-001-59861269-2004)

Предназначены для оконцевания опрессовкой медных проводов и последующего крепежа наконечников к клеммам электрического оборудования на основе винтовой фиксации
Не требует полного демонтажа крепежного соединения.
Для быстрых перекроссировок достаточно лишь ослабить винтовую фиксацию
Материал изоляции: сшитый полиэтилен. Не содержит галогенов
Термостойкость изоляции: 125 °C
Материал наконечника: медь марки М1
Покрытие наконечника: электролитическое лужение
Максимальное напряжение: 690 В
Особенности конструкции:

благодаря заваренному стыковому шву на трубной контактной части, ориентация наконечника в матрицах инструмента не имеет значения
поперечные засечки на внутренней поверхности трубной части наконечников увеличивают механическую прочность соединения с жилой
термоусаживаемая трубка с клеевым слоем обеспечивает полную герметичность и антикоррозионную защиту контактного соединения после усадки

Расширенные мультиразмерные диапазоны опрессовки
При отсутствии доступа к электросети в процессе монтажа наконечников и разъемов с термоусаживаемой изоляцией, рекомендованы портативные газовые горелки «КВТ»: Х-190,Х-220, Х-350

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 25 лет

Документация на продукцию

Какими бывают изолированные наконечники, чем отличаются, какая у них манжета и как их опрессовать?

Сертификация

Декларация соответствия на изолированные наконечники (EAC)

Информационные материалы

Механическая прочность изолированных соединений

Изолированные гильзы в термоусаживаемом корпусе

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
66637	НВИ-Т 1.5–4 серия ПРОФИ НВИ-Т 1.5–4 серия ПРОФИ	100	шт	16.97
66638	НВИ-Т 1.5–5 серия ПРОФИ НВИ-Т 1.5–5 серия ПРОФИ	100	шт	16.97
66640	НВИ-Т 2.5–4 серия ПРОФИ НВИ-Т 2.5–4 серия ПРОФИ	100	шт	18.20
66641	НВИ-Т 2.5–5 серия ПРОФИ НВИ-Т 2.5–5 серия ПРОФИ	100	шт	17.30
66643	НВИ-Т 6.0–4 серия ПРОФИ НВИ-Т 6.0–4 серия ПРОФИ	100	шт	26.56
66644	НВИ-Т 6.0–5 серия ПРОФИ НВИ-Т 6.0–5 серия ПРОФИ	100	шт	26.11

Всего позиций: 6

SKU	товарные позиции	Рабочее напряжение, до (кВ)	Сечение жилы, мм²	Класс гибкости жилы	Покрытие контактной части	Материал контактной части	Цвет изоляции	Технология монтажа

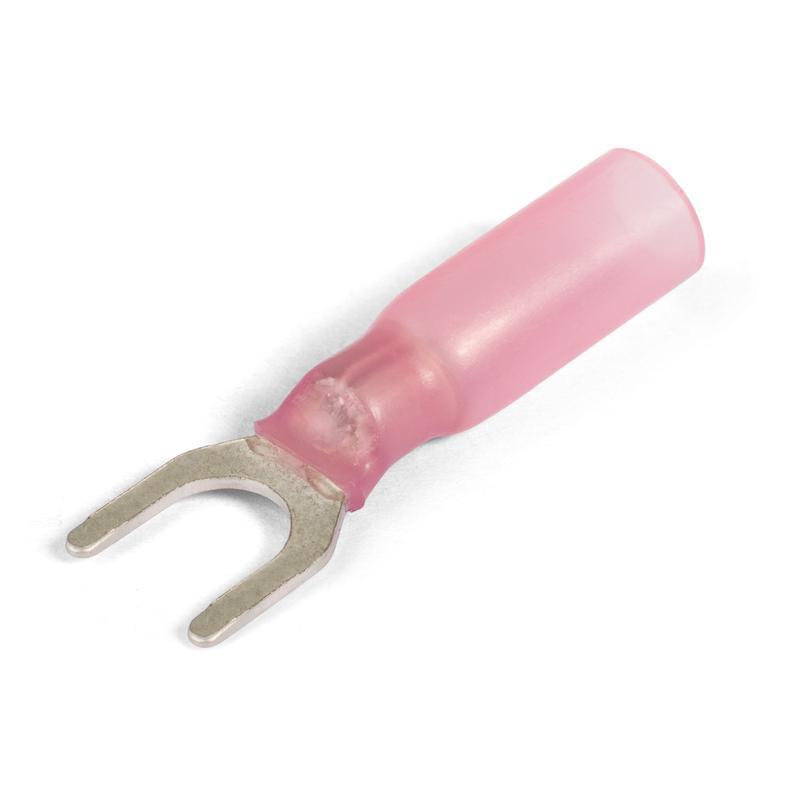

66637	НВИ-Т 1.5–4 серия ПРОФИ НВИ-Т 1.5–4 серия ПРОФИ	0.69	0.5/0.75/1.0/1.5	3/4/5/6	гальваническое лужение	медь	красный	опрессовка/термоусадка
66638	НВИ-Т 1.5–5 серия ПРОФИ НВИ-Т 1.5–5 серия ПРОФИ	0.69	0.5/0.75/1.0/1.5	3/4/5/6	гальваническое лужение	медь	красный	опрессовка/термоусадка

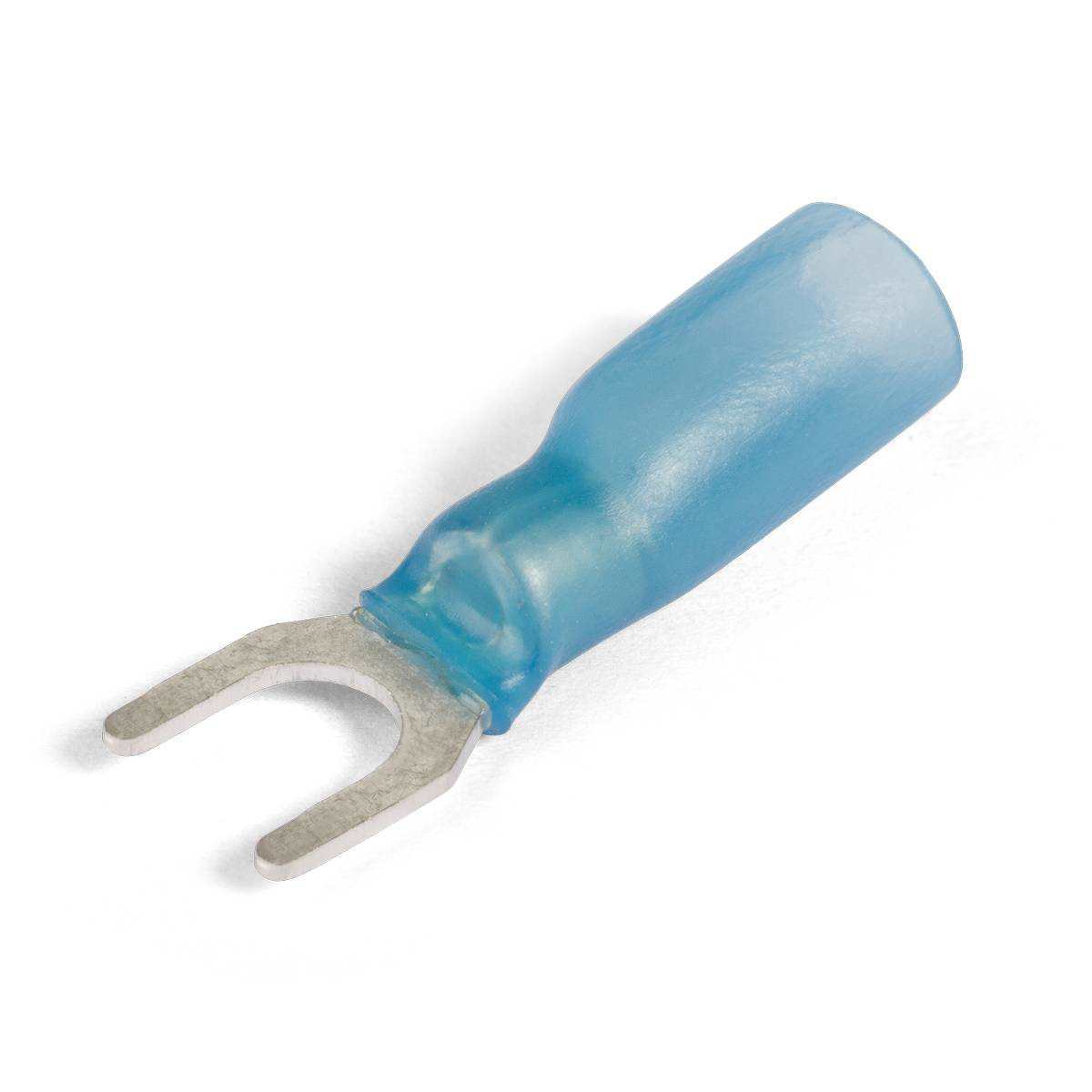

66640	НВИ-Т 2.5–4 серия ПРОФИ НВИ-Т 2.5–4 серия ПРОФИ	0.69	1.5/2.5	3/4/5/6	гальваническое лужение	медь	синий	опрессовка/термоусадка
66641	НВИ-Т 2.5–5 серия ПРОФИ НВИ-Т 2.5–5 серия ПРОФИ	0.69	1.5/2.5	3/4/5/6	гальваническое лужение	медь	синий	опрессовка/термоусадка

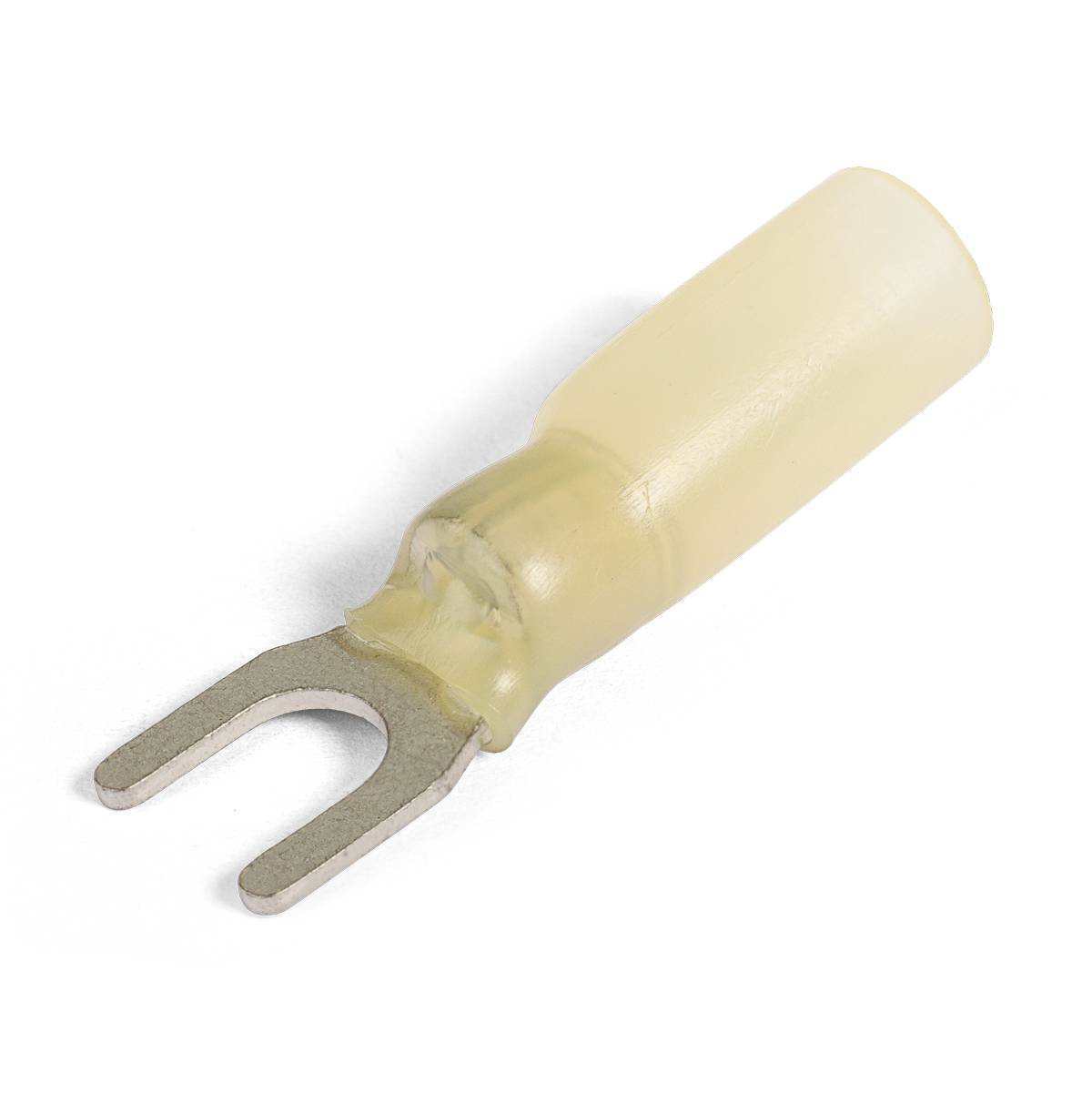

66643	НВИ-Т 6.0–4 серия ПРОФИ НВИ-Т 6.0–4 серия ПРОФИ	0.69	4/6	3/4/5/6	гальваническое лужение	медь	желтый	опрессовка/термоусадка
66644	НВИ-Т 6.0–5 серия ПРОФИ НВИ-Т 6.0–5 серия ПРОФИ	0.69	4/6	3/4/5/6	гальваническое лужение	медь	желтый	опрессовка/термоусадка

Всего позиций: 6

SKU	товарные позиции	L	l	B	S	D	d₁
66637	НВИ-Т 1.5–4 серия ПРОФИ НВИ-Т 1.5–4 серия ПРОФИ	29	19	7.2	0.8	4.4	1.7
66638	НВИ-Т 1.5–5 серия ПРОФИ НВИ-Т 1.5–5 серия ПРОФИ	29	19	8.1	0.8	5.4	1.7
66640	НВИ-Т 2.5–4 серия ПРОФИ НВИ-Т 2.5–4 серия ПРОФИ	29	19	7.2	0.8	4.4	2.3
66641	НВИ-Т 2.5–5 серия ПРОФИ НВИ-Т 2.5–5 серия ПРОФИ	29	19	8.1	0.8	5.4	2.3
66643	НВИ-Т 6.0–4 серия ПРОФИ НВИ-Т 6.0–4 серия ПРОФИ	33.5	24	8.3	1	4.4	3.4
66644	НВИ-Т 6.0–5 серия ПРОФИ НВИ-Т 6.0–5 серия ПРОФИ	33.5	24	12	1	5.4	3.4

Всего позиций: 6

SKU	товарные позиции	.stp
66637	НВИ-Т 1.5–4 серия ПРОФИ НВИ-Т 1.5–4 серия ПРОФИ
66638	НВИ-Т 1.5–5 серия ПРОФИ НВИ-Т 1.5–5 серия ПРОФИ
66640	НВИ-Т 2.5–4 серия ПРОФИ НВИ-Т 2.5–4 серия ПРОФИ
66641	НВИ-Т 2.5–5 серия ПРОФИ НВИ-Т 2.5–5 серия ПРОФИ
66643	НВИ-Т 6.0–4 серия ПРОФИ НВИ-Т 6.0–4 серия ПРОФИ
66644	НВИ-Т 6.0–5 серия ПРОФИ НВИ-Т 6.0–5 серия ПРОФИ

Всего позиций: 6
