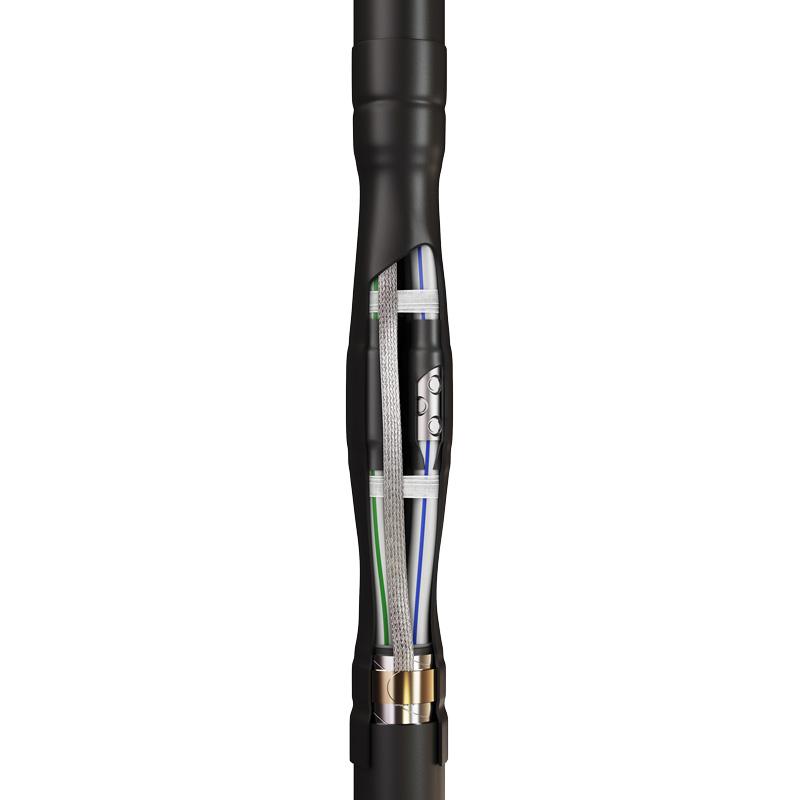

Соединительные кабельные муфты 5ПСТ-1 нг-LS

тип: 5ПСТ-1 нг-LS

Не поддерживает горение
Малодымные при горении
Рабочее напряжение до 1 кВ
Для пятижильного кабеля
Стойкость к ультрафиолету
Cтойкость к погодным условиям
Усадка портативной горелкой
Рядное расположение болтов

Предназначены для соединения 5-х жильных кабелей:

с пластмассовой изоляцией (ПВХ/СПЭ)
с броней и без брони (в названии муфт для кабелей с броней присутствует "(б)")
на напряжение до 1 кВ

Соответствует требованиям ГОСТ 34839-2022
Типы монтируемых кабелей: (А)ВВГнг-LS, NYMнг-LS, (А)ПвВГнг-LS, (А)ВБбШвнг-LS, (А)ВБВнг-LS, АВВБнг-LS, (А)ВВБГнг-LS, (А)ПвБбШвнг-LS, (А)ПвБбШпнг-LS
Соединительные изолирующие манжеты с внутренним слоем термоплавкого клея обеспечивают надежную и качественную изоляцию мест соединения жил кабеля
Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет и кожуха, обеспечивает полную герметичность муфты после монтажа
Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовые пружины постоянного давления, используемые для крепежа провода заземления к бронелентам
При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
Кожух надежно защищает, герметизирует и армирует муфту

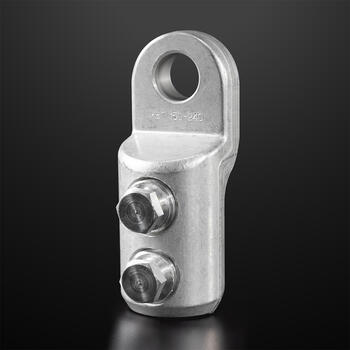

Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 30 лет

Документация на продукцию

Инструкция по монтажу муфт 4ПСТ-1 нг-LS, 4ПСТ(б)-1 нг-LS, 5ПСТ-1 нг-LS, 5ПСТ(б)-1 нг-LS

Сертификация

Сертификат соответствия кабельных муфт и термоусадочных трубок с негорючими свойствами требованиям пожарной безопасности

Сертификат соответствия на кабельные муфты

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
65551	5ПСТ-1-16/25 нг-LS	1	шт	2 172.82
65552	5ПСТ-1-25/50 нг-LS	1	шт	3 224.78
65553	5ПСТ-1-70/120 нг-LS	1	шт	4 169.46
65554	5ПСТ-1-150/240 нг-LS	1	шт	5 547.28
65555	5ПСТ-1-16/25(Б) нг-LS	1	шт	4 656.89
65556	5ПСТ-1-25/50(Б) нг-LS	1	шт	5 673.67
65557	5ПСТ-1-70/120(Б) нг-LS	1	шт	8 199.35
65558	5ПСТ-1-150/240(Б) нг-LS	1	шт	12 155.84
65584	5ПСТ(б)-1-16/25 нг-LS	1	шт	3 210.55
65585	5ПСТ(б)-1-25/50 нг-LS	1	шт	4 508.60
65586	5ПСТ(б)-1-70/120 нг-LS	1	шт	5 405.01
65587	5ПСТ(б)-1-150/240 нг-LS	1	шт	7 563.24
65588	5ПСТ(б)-1-16/25(Б) нг-LS	1	шт	5 297.24
65589	5ПСТ(б)-1-25/50(Б) нг-LS	1	шт	7 309.78
65590	5ПСТ(б)-1-70/120(Б) нг-LS	1	шт	9 401.59
65591	5ПСТ(б)-1-150/240(Б) нг-LS	1	шт	14 037.23

Всего позиций: 16

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
65551	5ПСТ-1-16/25 нг-LS	Соединительная	термоусаживаемая	1	16/25	5	Пластмассовая	Внутренняя и наружная	без брони
65552	5ПСТ-1-25/50 нг-LS	Соединительная	термоусаживаемая	1	25/35/50	5	Пластмассовая	Внутренняя и наружная	без брони
65553	5ПСТ-1-70/120 нг-LS	Соединительная	термоусаживаемая	1	70/95/120	5	Пластмассовая	Внутренняя и наружная	без брони
65554	5ПСТ-1-150/240 нг-LS	Соединительная	термоусаживаемая	1	150/185/240	5	Пластмассовая	Внутренняя и наружная	без брони
65555	5ПСТ-1-16/25(Б) нг-LS	Соединительная	термоусаживаемая	1	16/25	5	Пластмассовая	Внутренняя и наружная	без брони
65556	5ПСТ-1-25/50(Б) нг-LS	Соединительная	термоусаживаемая	1	25/35/50	5	Пластмассовая	Внутренняя и наружная	без брони
65557	5ПСТ-1-70/120(Б) нг-LS	Соединительная	термоусаживаемая	1	70/95/120	5	Пластмассовая	Внутренняя и наружная	без брони
65558	5ПСТ-1-150/240(Б) нг-LS	Соединительная	термоусаживаемая	1	150/185/240	5	Пластмассовая	Внутренняя и наружная	без брони
65584	5ПСТ(б)-1-16/25 нг-LS	Соединительная	термоусаживаемая	1	16/25	5	Пластмассовая	Внутренняя и наружная	с броней
65585	5ПСТ(б)-1-25/50 нг-LS	Соединительная	термоусаживаемая	1	25/35/50	5	Пластмассовая	Внутренняя и наружная	с броней
65586	5ПСТ(б)-1-70/120 нг-LS	Соединительная	термоусаживаемая	1	70/95/120	5	Пластмассовая	Внутренняя и наружная	с броней
65587	5ПСТ(б)-1-150/240 нг-LS	Соединительная	термоусаживаемая	1	150/185/240	5	Пластмассовая	Внутренняя и наружная	с броней
65588	5ПСТ(б)-1-16/25(Б) нг-LS	Соединительная	термоусаживаемая	1	16/25	5	Пластмассовая	Внутренняя и наружная	с броней
65589	5ПСТ(б)-1-25/50(Б) нг-LS	Соединительная	термоусаживаемая	1	25/35/50	5	Пластмассовая	Внутренняя и наружная	с броней
65590	5ПСТ(б)-1-70/120(Б) нг-LS	Соединительная	термоусаживаемая	1	70/95/120	5	Пластмассовая	Внутренняя и наружная	с броней
65591	5ПСТ(б)-1-150/240(Б) нг-LS	Соединительная	термоусаживаемая	1	150/185/240	5	Пластмассовая	Внутренняя и наружная	с броней

Всего позиций: 16

Warning: Undefined array key 65551 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 65552 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 65553 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 65554 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 65555 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 65556 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 65557 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 65558 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 65584 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 65585 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 65586 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 65587 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 65588 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 65589 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 65590 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 65591 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98

SKU	товарные позиции
65551	5ПСТ-1-16/25 нг-LS
65552	5ПСТ-1-25/50 нг-LS
65553	5ПСТ-1-70/120 нг-LS
65554	5ПСТ-1-150/240 нг-LS
65555	5ПСТ-1-16/25(Б) нг-LS
65556	5ПСТ-1-25/50(Б) нг-LS
65557	5ПСТ-1-70/120(Б) нг-LS
65558	5ПСТ-1-150/240(Б) нг-LS
65584	5ПСТ(б)-1-16/25 нг-LS
65585	5ПСТ(б)-1-25/50 нг-LS
65586	5ПСТ(б)-1-70/120 нг-LS
65587	5ПСТ(б)-1-150/240 нг-LS
65588	5ПСТ(б)-1-16/25(Б) нг-LS
65589	5ПСТ(б)-1-25/50(Б) нг-LS
65590	5ПСТ(б)-1-70/120(Б) нг-LS
65591	5ПСТ(б)-1-150/240(Б) нг-LS

Всего позиций: 16

SKU	товарные позиции	.stp
65551	5ПСТ-1-16/25 нг-LS
65552	5ПСТ-1-25/50 нг-LS
65553	5ПСТ-1-70/120 нг-LS
65554	5ПСТ-1-150/240 нг-LS
65555	5ПСТ-1-16/25(Б) нг-LS
65556	5ПСТ-1-25/50(Б) нг-LS
65557	5ПСТ-1-70/120(Б) нг-LS
65558	5ПСТ-1-150/240(Б) нг-LS
65584	5ПСТ(б)-1-16/25 нг-LS
65585	5ПСТ(б)-1-25/50 нг-LS
65586	5ПСТ(б)-1-70/120 нг-LS
65587	5ПСТ(б)-1-150/240 нг-LS
65588	5ПСТ(б)-1-16/25(Б) нг-LS
65589	5ПСТ(б)-1-25/50(Б) нг-LS
65590	5ПСТ(б)-1-70/120(Б) нг-LS
65591	5ПСТ(б)-1-150/240(Б) нг-LS

Всего позиций: 16

Можно ли использовать 10 кВ муфты для кабеля с бумажной маслопропитанной изоляцией на кабель изоляцией из сшитого полиэтилена?

Нет, нельзя. Поскольку значительные конструктивные различия этих двух кабелей не позволяют использовать одни и те же комплектующие, а различная система выравнивания электрического поля, экранирования, восстановления изоляции кабеля и системы заземления делают инсталляцию муфты на один вид кабеля совершенно невозможным на кабель другого вида изоляции.

Можно ли использовать наконечники и гильзы под опрессовку в муфтах «КВТ»?

Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».

Почему у «КВТ» нет муфты с комплектацией наконечниками и соединителями под опрессовку?

При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.

Какую муфту выбрать, холодной усадки или термоусаживаемую?

Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.

Есть ли у вас документальное подтверждение негорючести муфт «КВТ» с индексом нг-LS?

На все кабельные термоусаживаемые муфты, не поддерживающие горение, заводом «КВТ» предоставляется сертификат соответствия требованиям пожарной безопасности.
