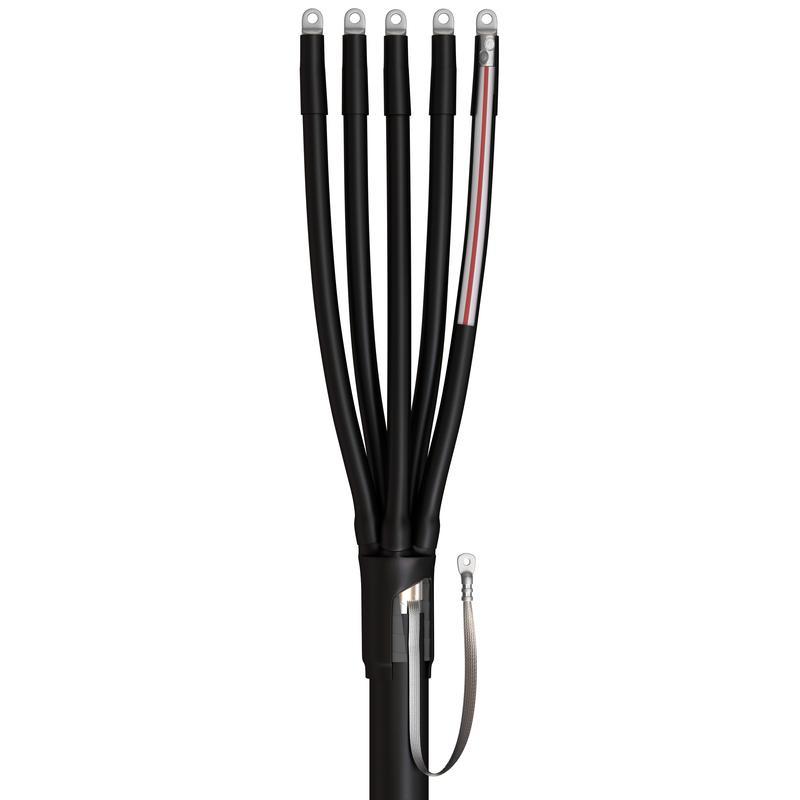

Концевые кабельные муфты не поддерживающие горение 5ПКТп-нг-LS-1

тип: 5ПКТп-1 нг-LS

Не поддерживает горение
Малодымные при горении
Рабочее напряжение до 1 кВ
Для пятижильного кабеля
Для кабеля пластмассовой изоляцией
Внутренней установки
Наружной установки
Усадка газовой горелкой
Рядное расположение болтов

Предназначены для оконцевания 5-х жильных кабелей:

с пластмассовой изоляцией
с броней и без брони (в названии муфт для кабелей с броней присутствует "(б)")
на напряжение до 1 кВ

Соответствует требованиям ГОСТ 34839-2022
Типы монтируемых кабелей: (А)ВВГнг-LS, NYMнг-LS, (А)ПвВГнг-LS, (А)ВБбШвнг-LS, (А)ВБВнг-LS, АВВБнг-LS, (А)ВВБГнг-LS, (А)ПвБбШвнг-LS, (А)ПвБбШпнг-LS, NYY
Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к бронелентам
При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 30 лет

Документация на продукцию

Инструкция по монтажу 4ПКТп-1 нг-LS, 4ПКТп(б)-1 нг-LS, 5ПКТп-1 нг-LS, 5ПКТп(б)-1 нг-LS

Сертификация

Сертификат соответствия на кабельные муфты

Сертификат соответствия кабельных муфт и термоусадочных трубок с негорючими свойствами требованиям пожарной безопасности

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
70519	5ПКТп-1-16/25 нг-LS 5ПКТп-1-16/25 нг-LS	1	шт	2 943.37
65536	5ПКТп-1-25/50 нг-LS 5ПКТп-1-25/50 нг-LS	1	шт	3 720.91
65537	5ПКТп-1-70/120 нг-LS 5ПКТп-1-70/120 нг-LS	1	шт	4 298.49
65538	5ПКТп-1-150/240 нг-LS 5ПКТп-1-150/240 нг-LS	1	шт	5 100.34
70520	5ПКТп-1-16/25(Б) нг-LS 5ПКТп-1-16/25(Б) нг-LS	1	шт	4 034.25
65540	5ПКТп-1-25/50(Б) нг-LS 5ПКТп-1-25/50(Б) нг-LS	1	шт	5 574.28
65541	5ПКТп-1-70/120(Б) нг-LS 5ПКТп-1-70/120(Б) нг-LS	1	шт	7 073.74
65542	5ПКТп-1-150/240(Б) нг-LS 5ПКТп-1-150/240(Б) нг-LS	1	шт	10 449.56
70521	5ПКТп(б)-1-16/25 нг-LS 5ПКТп(б)-1-16/25 нг-LS	1	шт	3 960.68
65569	5ПКТп(б)-1-25/50 нг-LS 5ПКТп(б)-1-25/50 нг-LS	1	шт	4 524.32
65570	5ПКТп(б)-1-70/120 нг-LS 5ПКТп(б)-1-70/120 нг-LS	1	шт	5 114.02
65571	5ПКТп(б)-1-150/240 нг-LS 5ПКТп(б)-1-150/240 нг-LS	1	шт	6 164.42
70522	5ПКТп(б)-1-16/25(Б) нг-LS 5ПКТп(б)-1-16/25(Б) нг-LS	1	шт	4 936.84
65573	5ПКТп(б)-1-25/50(Б) нг-LS 5ПКТп(б)-1-25/50(Б) нг-LS	1	шт	6 142.46
65574	5ПКТп(б)-1-70/120(Б) нг-LS 5ПКТп(б)-1-70/120(Б) нг-LS	1	шт	7 953.88
65575	5ПКТп(б)-1-150/240(Б) нг-LS 5ПКТп(б)-1-150/240(Б) нг-LS	1	шт	11 653.51

Всего позиций: 16

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
70519	5ПКТп-1-16/25 нг-LS 5ПКТп-1-16/25 нг-LS	Концевая	термоусаживаемая	1	16/25	5	Пластмассовая	Внутренняя и наружная	без брони
65536	5ПКТп-1-25/50 нг-LS 5ПКТп-1-25/50 нг-LS	Концевая	термоусаживаемая	1	25/35/50	5	Пластмассовая	Внутренняя и наружная	без брони
65537	5ПКТп-1-70/120 нг-LS 5ПКТп-1-70/120 нг-LS	Концевая	термоусаживаемая	1	70/95/120	5	Пластмассовая	Внутренняя и наружная	без брони
65538	5ПКТп-1-150/240 нг-LS 5ПКТп-1-150/240 нг-LS	Концевая	термоусаживаемая	1	150/185/240	5	Пластмассовая	Внутренняя и наружная	без брони
70520	5ПКТп-1-16/25(Б) нг-LS 5ПКТп-1-16/25(Б) нг-LS	Концевая	термоусаживаемая	1	16/25	5	Пластмассовая	Внутренняя и наружная	без брони
65540	5ПКТп-1-25/50(Б) нг-LS 5ПКТп-1-25/50(Б) нг-LS	Концевая	термоусаживаемая	1	25/35/50	5	Пластмассовая	Внутренняя и наружная	без брони
65541	5ПКТп-1-70/120(Б) нг-LS 5ПКТп-1-70/120(Б) нг-LS	Концевая	термоусаживаемая	1	70/95/120	5	Пластмассовая	Внутренняя и наружная	без брони
65542	5ПКТп-1-150/240(Б) нг-LS 5ПКТп-1-150/240(Б) нг-LS	Концевая	термоусаживаемая	1	150/185/240	5	Пластмассовая	Внутренняя и наружная	без брони
70521	5ПКТп(б)-1-16/25 нг-LS 5ПКТп(б)-1-16/25 нг-LS	Концевая	термоусаживаемая	1	16/25	5	Пластмассовая	Внутренняя и наружная	с броней
65569	5ПКТп(б)-1-25/50 нг-LS 5ПКТп(б)-1-25/50 нг-LS	Концевая	термоусаживаемая	1	25/35/50	5	Пластмассовая	Внутренняя и наружная	с броней
65570	5ПКТп(б)-1-70/120 нг-LS 5ПКТп(б)-1-70/120 нг-LS	Концевая	термоусаживаемая	1	70/95/120	5	Пластмассовая	Внутренняя и наружная	с броней
65571	5ПКТп(б)-1-150/240 нг-LS 5ПКТп(б)-1-150/240 нг-LS	Концевая	термоусаживаемая	1	150/185/240	5	Пластмассовая	Внутренняя и наружная	с броней
70522	5ПКТп(б)-1-16/25(Б) нг-LS 5ПКТп(б)-1-16/25(Б) нг-LS	Концевая	термоусаживаемая	1	16/25	5	Пластмассовая	Внутренняя и наружная	с броней
65573	5ПКТп(б)-1-25/50(Б) нг-LS 5ПКТп(б)-1-25/50(Б) нг-LS	Концевая	термоусаживаемая	1	25/35/50	5	Пластмассовая	Внутренняя и наружная	с броней
65574	5ПКТп(б)-1-70/120(Б) нг-LS 5ПКТп(б)-1-70/120(Б) нг-LS	Концевая	термоусаживаемая	1	70/95/120	5	Пластмассовая	Внутренняя и наружная	с броней
65575	5ПКТп(б)-1-150/240(Б) нг-LS 5ПКТп(б)-1-150/240(Б) нг-LS	Концевая	термоусаживаемая	1	150/185/240	5	Пластмассовая	Внутренняя и наружная	с броней

Всего позиций: 16

Warning: Undefined array key 70519 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 65536 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 65537 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 65538 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 70520 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 65540 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 65541 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 65542 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 70521 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 65569 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 65570 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 65571 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 70522 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 65573 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 65574 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 65575 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100

SKU	товарные позиции
70519	5ПКТп-1-16/25 нг-LS 5ПКТп-1-16/25 нг-LS
65536	5ПКТп-1-25/50 нг-LS 5ПКТп-1-25/50 нг-LS
65537	5ПКТп-1-70/120 нг-LS 5ПКТп-1-70/120 нг-LS
65538	5ПКТп-1-150/240 нг-LS 5ПКТп-1-150/240 нг-LS
70520	5ПКТп-1-16/25(Б) нг-LS 5ПКТп-1-16/25(Б) нг-LS
65540	5ПКТп-1-25/50(Б) нг-LS 5ПКТп-1-25/50(Б) нг-LS
65541	5ПКТп-1-70/120(Б) нг-LS 5ПКТп-1-70/120(Б) нг-LS
65542	5ПКТп-1-150/240(Б) нг-LS 5ПКТп-1-150/240(Б) нг-LS
70521	5ПКТп(б)-1-16/25 нг-LS 5ПКТп(б)-1-16/25 нг-LS
65569	5ПКТп(б)-1-25/50 нг-LS 5ПКТп(б)-1-25/50 нг-LS
65570	5ПКТп(б)-1-70/120 нг-LS 5ПКТп(б)-1-70/120 нг-LS
65571	5ПКТп(б)-1-150/240 нг-LS 5ПКТп(б)-1-150/240 нг-LS
70522	5ПКТп(б)-1-16/25(Б) нг-LS 5ПКТп(б)-1-16/25(Б) нг-LS
65573	5ПКТп(б)-1-25/50(Б) нг-LS 5ПКТп(б)-1-25/50(Б) нг-LS
65574	5ПКТп(б)-1-70/120(Б) нг-LS 5ПКТп(б)-1-70/120(Б) нг-LS
65575	5ПКТп(б)-1-150/240(Б) нг-LS 5ПКТп(б)-1-150/240(Б) нг-LS

Всего позиций: 16

SKU	товарные позиции	.stp
70519	5ПКТп-1-16/25 нг-LS 5ПКТп-1-16/25 нг-LS
65536	5ПКТп-1-25/50 нг-LS 5ПКТп-1-25/50 нг-LS
65537	5ПКТп-1-70/120 нг-LS 5ПКТп-1-70/120 нг-LS
65538	5ПКТп-1-150/240 нг-LS 5ПКТп-1-150/240 нг-LS
70520	5ПКТп-1-16/25(Б) нг-LS 5ПКТп-1-16/25(Б) нг-LS
65540	5ПКТп-1-25/50(Б) нг-LS 5ПКТп-1-25/50(Б) нг-LS
65541	5ПКТп-1-70/120(Б) нг-LS 5ПКТп-1-70/120(Б) нг-LS
65542	5ПКТп-1-150/240(Б) нг-LS 5ПКТп-1-150/240(Б) нг-LS
70521	5ПКТп(б)-1-16/25 нг-LS 5ПКТп(б)-1-16/25 нг-LS
65569	5ПКТп(б)-1-25/50 нг-LS 5ПКТп(б)-1-25/50 нг-LS
65570	5ПКТп(б)-1-70/120 нг-LS 5ПКТп(б)-1-70/120 нг-LS
65571	5ПКТп(б)-1-150/240 нг-LS 5ПКТп(б)-1-150/240 нг-LS
70522	5ПКТп(б)-1-16/25(Б) нг-LS 5ПКТп(б)-1-16/25(Б) нг-LS
65573	5ПКТп(б)-1-25/50(Б) нг-LS 5ПКТп(б)-1-25/50(Б) нг-LS
65574	5ПКТп(б)-1-70/120(Б) нг-LS 5ПКТп(б)-1-70/120(Б) нг-LS
65575	5ПКТп(б)-1-150/240(Б) нг-LS 5ПКТп(б)-1-150/240(Б) нг-LS

Всего позиций: 16

Можно ли использовать 10 кВ муфты для кабеля с бумажной маслопропитанной изоляцией на кабель изоляцией из сшитого полиэтилена?

Нет, нельзя. Поскольку значительные конструктивные различия этих двух кабелей не позволяют использовать одни и те же комплектующие, а различная система выравнивания электрического поля, экранирования, восстановления изоляции кабеля и системы заземления делают инсталляцию муфты на один вид кабеля совершенно невозможным на кабель другого вида изоляции.

Чем отличается концевая муфта от концевой заделки?

Ничем, это одно и то же. Бывает, что концевые муфты называют еще концевыми заделками. Часто при заказе муфт монтажники используют данное сленговое название.

Почему концевые муфты КВТ на напряжение 1 кВ не разделяются на внутреннюю и наружную установку?

Все дело в явлении трекинга. Трекинг – это процесс образования проводящих угольных дорожек на поверхности внешний изоляции высоковольтных муфт, вследствие совместного воздействия электрического напряжения, влажности и загрязнений. Таким образом, чем значительнее воздействие вышеуказанных факторов, тем выше риск выхода из строя концевой муфты. Вот почему принято разделять муфты от 10 кВ и выше на концевые муфты внутренней и муфты наружной установки. И дополнительно применять меры к усилению трекингостойкости изоляции в муфтах наружной установки. Как показывают исследования, явление трекинга в концевых муфтах наружной установки начинает проявляться уже при напряжении 3 кВ. Таким образом, в муфтах до 1 кВ деление по месту установки становиться не нужным. Из-за отсутствия необходимости определения, какая же муфта нужна, внутренняя или наружная, использования единой концевой муфты на напряжение до 1 кВ становиться наиболее удобной и практичной.

Можно ли использовать наконечники и гильзы под опрессовку в муфтах «КВТ»?

Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».

Почему у «КВТ» нет муфты с комплектацией наконечниками и соединителями под опрессовку?

При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.

Какую муфту выбрать, холодной усадки или термоусаживаемую?

Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.

Есть ли у вас документальное подтверждение негорючести муфт «КВТ» с индексом нг-LS?

На все кабельные термоусаживаемые муфты, не поддерживающие горение, заводом «КВТ» предоставляется сертификат соответствия требованиям пожарной безопасности.
