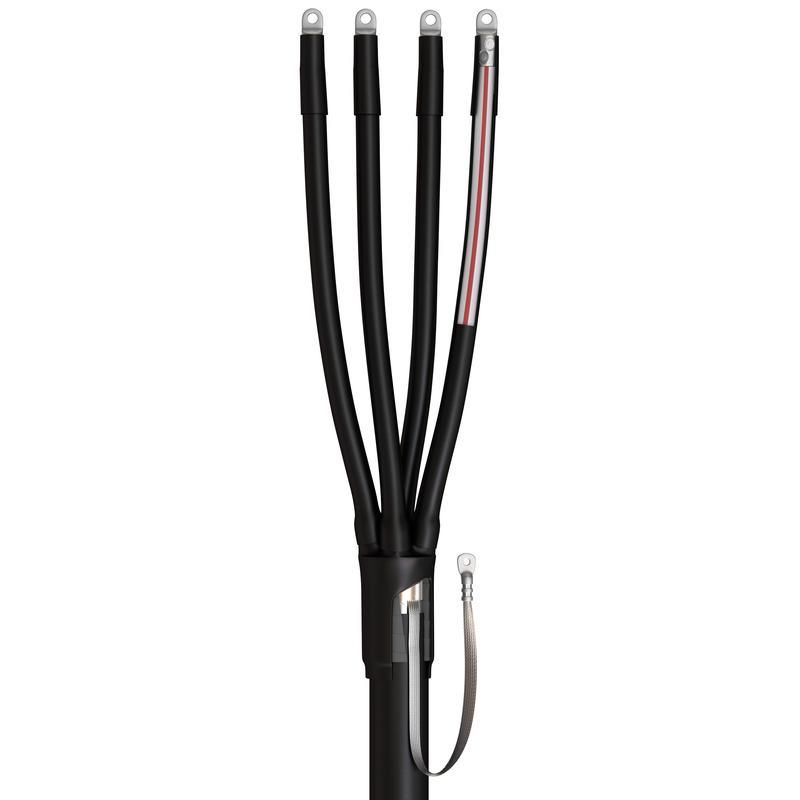

Концевые кабельные муфты не поддерживающие горение

тип: 4ПКТп-1 нг-LS

Не поддерживает горение
Малодымные при горении
Рабочее напряжение до 1 кВ
Для четырехжильного кабеля
Для кабеля пластмассовой изоляцией
Внутренней установки
Наружной установки
Усадка газовой горелкой
Рядное расположение болтов

На напряжение до 1 кВ для 4-х жильных кабелей с броней и без брони с пластмассовой изоляцией
Предназначены для оконцевания 4-х жильных кабелей:

с пластмассовой изоляцией (ПВХ/СПЭ)
с броней и без брони (в названии муфт для кабелей с броней присутствует "(б)")
на напряжение до 1 кВ

Соответствует требованиям ГОСТ 34839-2022
Типы монтируемых кабелей: (А)ВВГнг-LS, NYMнг-LS, (А)ПвВГнг-LS, (А)ВБбШвнг-LS, (А)ВБВнг-LS, АВВБнг-LS, (А)ВВБГнг-LS, (А)ПвБбШвнг-LS, (А)ПвБбШпнг-LS
Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к бронелентам
При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 30 лет

Документация на продукцию

Инструкция по монтажу 4ПКТп-1 нг-LS, 4ПКТп(б)-1 нг-LS, 5ПКТп-1 нг-LS, 5ПКТп(б)-1 нг-LS

Сертификация

Сертификат соответствия на кабельные муфты

Сертификат соответствия кабельных муфт и термоусадочных трубок с негорючими свойствами требованиям пожарной безопасности

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
70515	4ПКТп-1-16/25 нг-LS 4ПКТп-1-16/25 нг-LS	1	шт	2 224.13
65528	4ПКТп-1-25/50 нг-LS 4ПКТп-1-25/50 нг-LS	1	шт	3 200.88
65529	4ПКТп-1-70/120 нг-LS 4ПКТп-1-70/120 нг-LS	1	шт	3 884.15
65530	4ПКТп-1-150/240 нг-LS 4ПКТп-1-150/240 нг-LS	1	шт	4 237.96
70516	4ПКТп-1-16/25(Б) нг-LS 4ПКТп-1-16/25(Б) нг-LS	1	шт	3 193.36
65532	4ПКТп-1-25/50(Б) нг-LS 4ПКТп-1-25/50(Б) нг-LS	1	шт	4 472.46
65533	4ПКТп-1-70/120(Б) нг-LS 4ПКТп-1-70/120(Б) нг-LS	1	шт	6 387.27
65534	4ПКТп-1-150/240(Б) нг-LS 4ПКТп-1-150/240(Б) нг-LS	1	шт	8 650.08
70517	4ПКТп(б)-1-16/25 нг-LS 4ПКТп(б)-1-16/25 нг-LS	1	шт	2 942.01
65561	4ПКТп(б)-1-25/50 нг-LS 4ПКТп(б)-1-25/50 нг-LS	1	шт	3 770.73
65562	4ПКТп(б)-1-70/120 нг-LS 4ПКТп(б)-1-70/120 нг-LS	1	шт	4 522.27
65563	4ПКТп(б)-1-150/240 нг-LS 4ПКТп(б)-1-150/240 нг-LS	1	шт	5 108.68
70518	4ПКТп(б)-1-16/25(Б) нг-LS 4ПКТп(б)-1-16/25(Б) нг-LS	1	шт	3 624.24
65565	4ПКТп(б)-1-25/50(Б) нг-LS 4ПКТп(б)-1-25/50(Б) нг-LS	1	шт	5 215.93
65566	4ПКТп(б)-1-70/120(Б) нг-LS 4ПКТп(б)-1-70/120(Б) нг-LS	1	шт	7 029.02
65567	4ПКТп(б)-1-150/240(Б) нг-LS 4ПКТп(б)-1-150/240(Б) нг-LS	1	шт	9 300.47

Всего позиций: 16

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
70515	4ПКТп-1-16/25 нг-LS 4ПКТп-1-16/25 нг-LS	Концевая	термоусаживаемая	1	16/25	4	Пластмассовая	Внутренняя и наружная	без брони
65528	4ПКТп-1-25/50 нг-LS 4ПКТп-1-25/50 нг-LS	Концевая	термоусаживаемая	1	25/35/50	4	Пластмассовая	Внутренняя и наружная	без брони
65529	4ПКТп-1-70/120 нг-LS 4ПКТп-1-70/120 нг-LS	Концевая	термоусаживаемая	1	70/95/120	4	Пластмассовая	Внутренняя и наружная	без брони
65530	4ПКТп-1-150/240 нг-LS 4ПКТп-1-150/240 нг-LS	Концевая	термоусаживаемая	1	150/185/240	4	Пластмассовая	Внутренняя и наружная	без брони
70516	4ПКТп-1-16/25(Б) нг-LS 4ПКТп-1-16/25(Б) нг-LS	Концевая	термоусаживаемая	1	16/25	4	Пластмассовая	Внутренняя и наружная	без брони
65532	4ПКТп-1-25/50(Б) нг-LS 4ПКТп-1-25/50(Б) нг-LS	Концевая	термоусаживаемая	1	25/35/50	4	Пластмассовая	Внутренняя и наружная	без брони
65533	4ПКТп-1-70/120(Б) нг-LS 4ПКТп-1-70/120(Б) нг-LS	Концевая	термоусаживаемая	1	70/95/120	4	Пластмассовая	Внутренняя и наружная	без брони
65534	4ПКТп-1-150/240(Б) нг-LS 4ПКТп-1-150/240(Б) нг-LS	Концевая	термоусаживаемая	1	150/185/240	4	Пластмассовая	Внутренняя и наружная	без брони
70517	4ПКТп(б)-1-16/25 нг-LS 4ПКТп(б)-1-16/25 нг-LS	Концевая	термоусаживаемая	1	16/25	4	Пластмассовая	Внутренняя и наружная	с броней
65561	4ПКТп(б)-1-25/50 нг-LS 4ПКТп(б)-1-25/50 нг-LS	Концевая	термоусаживаемая	1	25/35/50	4	Пластмассовая	Внутренняя и наружная	с броней
65562	4ПКТп(б)-1-70/120 нг-LS 4ПКТп(б)-1-70/120 нг-LS	Концевая	термоусаживаемая	1	70/95/120	4	Пластмассовая	Внутренняя и наружная	с броней
65563	4ПКТп(б)-1-150/240 нг-LS 4ПКТп(б)-1-150/240 нг-LS	Концевая	термоусаживаемая	1	150/185/240	4	Пластмассовая	Внутренняя и наружная	с броней
70518	4ПКТп(б)-1-16/25(Б) нг-LS 4ПКТп(б)-1-16/25(Б) нг-LS	Концевая	термоусаживаемая	1	16/25	4	Пластмассовая	Внутренняя и наружная	с броней
65565	4ПКТп(б)-1-25/50(Б) нг-LS 4ПКТп(б)-1-25/50(Б) нг-LS	Концевая	термоусаживаемая	1	25/35/50	4	Пластмассовая	Внутренняя и наружная	с броней
65566	4ПКТп(б)-1-70/120(Б) нг-LS 4ПКТп(б)-1-70/120(Б) нг-LS	Концевая	термоусаживаемая	1	70/95/120	4	Пластмассовая	Внутренняя и наружная	с броней
65567	4ПКТп(б)-1-150/240(Б) нг-LS 4ПКТп(б)-1-150/240(Б) нг-LS	Концевая	термоусаживаемая	1	150/185/240	4	Пластмассовая	Внутренняя и наружная	с броней

Всего позиций: 16

Warning: Undefined array key 70515 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 65528 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 65529 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 65530 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 70516 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 65532 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 65533 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 65534 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 70517 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 65561 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 65562 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 65563 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 70518 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 65565 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 65566 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 65567 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100

SKU	товарные позиции
70515	4ПКТп-1-16/25 нг-LS 4ПКТп-1-16/25 нг-LS
65528	4ПКТп-1-25/50 нг-LS 4ПКТп-1-25/50 нг-LS
65529	4ПКТп-1-70/120 нг-LS 4ПКТп-1-70/120 нг-LS
65530	4ПКТп-1-150/240 нг-LS 4ПКТп-1-150/240 нг-LS
70516	4ПКТп-1-16/25(Б) нг-LS 4ПКТп-1-16/25(Б) нг-LS
65532	4ПКТп-1-25/50(Б) нг-LS 4ПКТп-1-25/50(Б) нг-LS
65533	4ПКТп-1-70/120(Б) нг-LS 4ПКТп-1-70/120(Б) нг-LS
65534	4ПКТп-1-150/240(Б) нг-LS 4ПКТп-1-150/240(Б) нг-LS
70517	4ПКТп(б)-1-16/25 нг-LS 4ПКТп(б)-1-16/25 нг-LS
65561	4ПКТп(б)-1-25/50 нг-LS 4ПКТп(б)-1-25/50 нг-LS
65562	4ПКТп(б)-1-70/120 нг-LS 4ПКТп(б)-1-70/120 нг-LS
65563	4ПКТп(б)-1-150/240 нг-LS 4ПКТп(б)-1-150/240 нг-LS
70518	4ПКТп(б)-1-16/25(Б) нг-LS 4ПКТп(б)-1-16/25(Б) нг-LS
65565	4ПКТп(б)-1-25/50(Б) нг-LS 4ПКТп(б)-1-25/50(Б) нг-LS
65566	4ПКТп(б)-1-70/120(Б) нг-LS 4ПКТп(б)-1-70/120(Б) нг-LS
65567	4ПКТп(б)-1-150/240(Б) нг-LS 4ПКТп(б)-1-150/240(Б) нг-LS

Всего позиций: 16

SKU	товарные позиции	.stp
70515	4ПКТп-1-16/25 нг-LS 4ПКТп-1-16/25 нг-LS
65528	4ПКТп-1-25/50 нг-LS 4ПКТп-1-25/50 нг-LS
65529	4ПКТп-1-70/120 нг-LS 4ПКТп-1-70/120 нг-LS
65530	4ПКТп-1-150/240 нг-LS 4ПКТп-1-150/240 нг-LS
70516	4ПКТп-1-16/25(Б) нг-LS 4ПКТп-1-16/25(Б) нг-LS
65532	4ПКТп-1-25/50(Б) нг-LS 4ПКТп-1-25/50(Б) нг-LS
65533	4ПКТп-1-70/120(Б) нг-LS 4ПКТп-1-70/120(Б) нг-LS
65534	4ПКТп-1-150/240(Б) нг-LS 4ПКТп-1-150/240(Б) нг-LS
70517	4ПКТп(б)-1-16/25 нг-LS 4ПКТп(б)-1-16/25 нг-LS
65561	4ПКТп(б)-1-25/50 нг-LS 4ПКТп(б)-1-25/50 нг-LS
65562	4ПКТп(б)-1-70/120 нг-LS 4ПКТп(б)-1-70/120 нг-LS
65563	4ПКТп(б)-1-150/240 нг-LS 4ПКТп(б)-1-150/240 нг-LS
70518	4ПКТп(б)-1-16/25(Б) нг-LS 4ПКТп(б)-1-16/25(Б) нг-LS
65565	4ПКТп(б)-1-25/50(Б) нг-LS 4ПКТп(б)-1-25/50(Б) нг-LS
65566	4ПКТп(б)-1-70/120(Б) нг-LS 4ПКТп(б)-1-70/120(Б) нг-LS
65567	4ПКТп(б)-1-150/240(Б) нг-LS 4ПКТп(б)-1-150/240(Б) нг-LS

Всего позиций: 16

Чем отличается концевая муфта от концевой заделки?

Ничем, это одно и то же. Бывает, что концевые муфты называют еще концевыми заделками. Часто при заказе муфт монтажники используют данное сленговое название.

Можно ли использовать 10 кВ муфты для кабеля с бумажной маслопропитанной изоляцией на кабель изоляцией из сшитого полиэтилена?

Нет, нельзя. Поскольку значительные конструктивные различия этих двух кабелей не позволяют использовать одни и те же комплектующие, а различная система выравнивания электрического поля, экранирования, восстановления изоляции кабеля и системы заземления делают инсталляцию муфты на один вид кабеля совершенно невозможным на кабель другого вида изоляции.

Можно ли использовать наконечники и гильзы под опрессовку в муфтах «КВТ»?

Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».

Почему у «КВТ» нет муфты с комплектацией наконечниками и соединителями под опрессовку?

При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.

Какую муфту выбрать, холодной усадки или термоусаживаемую?

Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.

Есть ли у вас документальное подтверждение негорючести муфт «КВТ» с индексом нг-LS?

На все кабельные термоусаживаемые муфты, не поддерживающие горение, заводом «КВТ» предоставляется сертификат соответствия требованиям пожарной безопасности.
