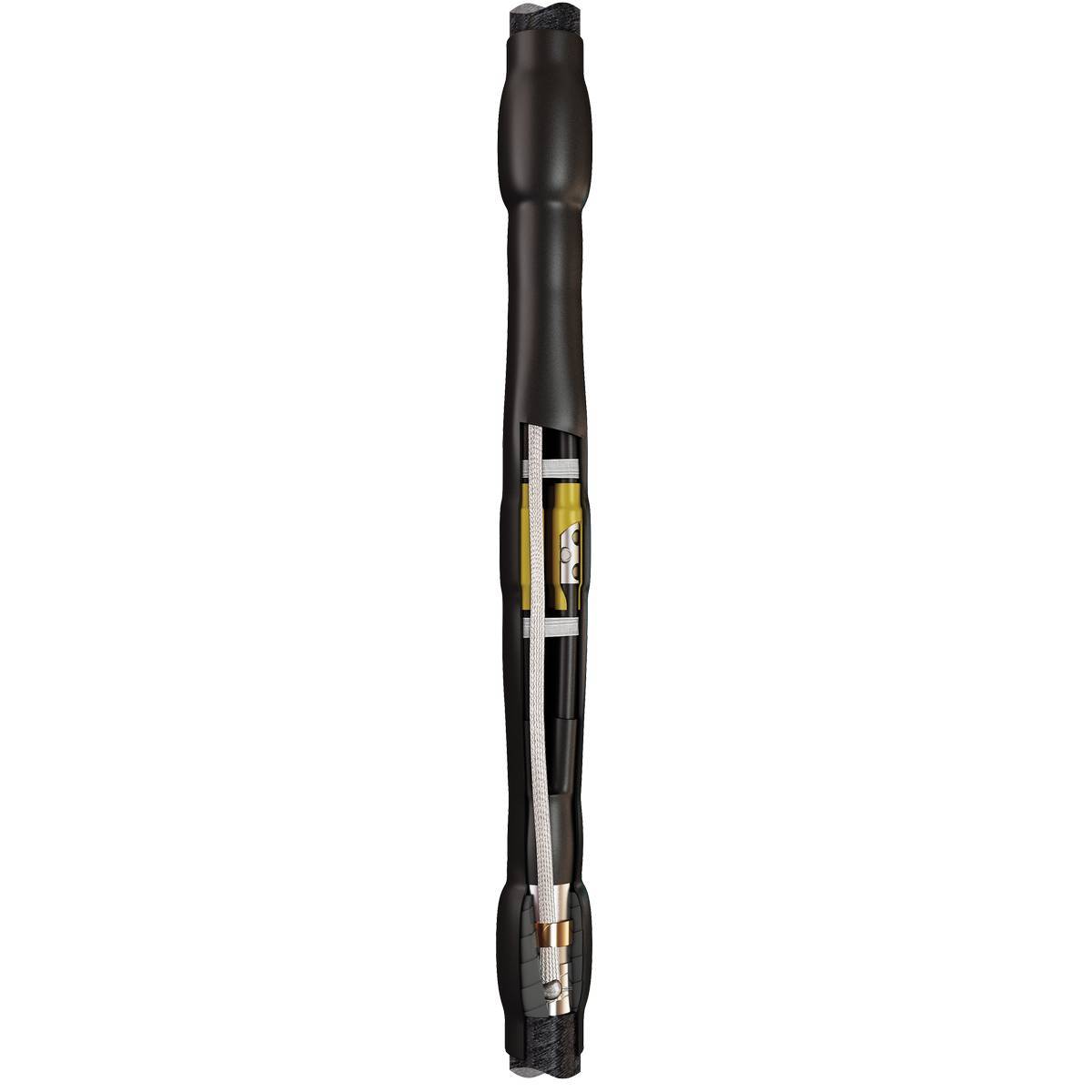

Соединительные кабельные муфты 3СТп-1 нг-LS

тип: 3СТп-1 нг-LS

Рабочее напряжение до 1 кВ
Для трехжильного кабеля
Для кабеля бумажной маслопропитанной изоляцией
Стойкость к ультрафиолету
Cтойкость к погодным условиям
Усадка газовой горелкой
Рядное расположение болтов

Предназначены для соединения 3-х жильных кабелей:

с бумажной маслопропитанной или пластмассовой изоляцией
с броней или без брони
с общей алюминиевой или свинцовой оболочкой
на напряжение до 1 кВ

Соответствует требованиям ГОСТ 34839-2022
Типы монтируемых кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, ААШнг-1, СБШнг-1
Соединительные изолирующие манжеты обеспечивают надежную и качественную изоляцию мест соединения жил кабеля
Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет, перчаток и кожуха, обеспечивает полную герметичность муфты после монтажа
Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом. Базовая комплектация включает в себя пружины постоянного давления , используемые для крепежа провода заземления к металлическим оболочкам. Крепеж на бронелентах осуществляется методом пайки
При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
Наличие пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители
Высокое качество комплектующих и используемых композиционных материалов

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 30 лет

Документация на продукцию

Инструкция по монтажу 3СТп-1 нг-LS, 4СТп-1 нг-LS

Сертификация

Сертификат соответствия на кабельные муфты

Сертификат соответствия кабельных муфт и термоусадочных трубок с негорючими свойствами требованиям пожарной безопасности

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
71139	3СТп-1-25/50 нг-LS	1	шт	8 953.36
71141	3СТп-1-70/120 нг-LS	1	шт	10 324.75
71143	3СТп-1-150/240 нг-LS	1	шт	11 796.68
71140	3СТп-1-25/50 (Б) нг-LS	1	шт	10 510.40
71142	3СТп-1-70/120 (Б) нг-LS	1	шт	12 546.18
71144	3СТп-1-150/240 (Б) нг-LS	1	шт	15 997.52

Всего позиций: 6

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
71139	3СТп-1-25/50 нг-LS	Соединительная	термоусаживаемая	1	25/35/50	3	Бумажно маслопропитанная	Внутренняя и наружная	без брони/с броней
71141	3СТп-1-70/120 нг-LS	Соединительная	термоусаживаемая	1	70/95/120	3	Бумажно маслопропитанная	Внутренняя и наружная	без брони/с броней
71143	3СТп-1-150/240 нг-LS	Соединительная	термоусаживаемая	1	150/185/240	3	Бумажно маслопропитанная	Внутренняя и наружная	без брони/с броней
71140	3СТп-1-25/50 (Б) нг-LS	Соединительная	термоусаживаемая	1	25/35/50	3	Бумажно маслопропитанная	Внутренняя и наружная	без брони/с броней
71142	3СТп-1-70/120 (Б) нг-LS	Соединительная	термоусаживаемая	1	70/95/120	3	Бумажно маслопропитанная	Внутренняя и наружная	без брони/с броней
71144	3СТп-1-150/240 (Б) нг-LS	Соединительная	термоусаживаемая	1	150/185/240	3	Бумажно маслопропитанная	Внутренняя и наружная	без брони/с броней

Всего позиций: 6

SKU	товарные позиции
71139	3СТп-1-25/50 нг-LS
71141	3СТп-1-70/120 нг-LS
71143	3СТп-1-150/240 нг-LS
71140	3СТп-1-25/50 (Б) нг-LS
71142	3СТп-1-70/120 (Б) нг-LS
71144	3СТп-1-150/240 (Б) нг-LS

Всего позиций: 6

SKU	товарные позиции	.stp
71139	3СТп-1-25/50 нг-LS
71141	3СТп-1-70/120 нг-LS
71143	3СТп-1-150/240 нг-LS
71140	3СТп-1-25/50 (Б) нг-LS
71142	3СТп-1-70/120 (Б) нг-LS
71144	3СТп-1-150/240 (Б) нг-LS

Всего позиций: 6

Можно ли использовать 10 кВ муфты для кабеля с бумажной маслопропитанной изоляцией на кабель изоляцией из сшитого полиэтилена?

Нет, нельзя. Поскольку значительные конструктивные различия этих двух кабелей не позволяют использовать одни и те же комплектующие, а различная система выравнивания электрического поля, экранирования, восстановления изоляции кабеля и системы заземления делают инсталляцию муфты на один вид кабеля совершенно невозможным на кабель другого вида изоляции.

Можно ли использовать наконечники и гильзы под опрессовку в муфтах «КВТ»?

Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».

Почему у «КВТ» нет муфты с комплектацией наконечниками и соединителями под опрессовку?

При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.

Какую муфту выбрать, холодной усадки или термоусаживаемую?

Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.

Есть ли у вас документальное подтверждение негорючести муфт «КВТ» с индексом нг-LS?

На все кабельные термоусаживаемые муфты, не поддерживающие горение, заводом «КВТ» предоставляется сертификат соответствия требованиям пожарной безопасности.
