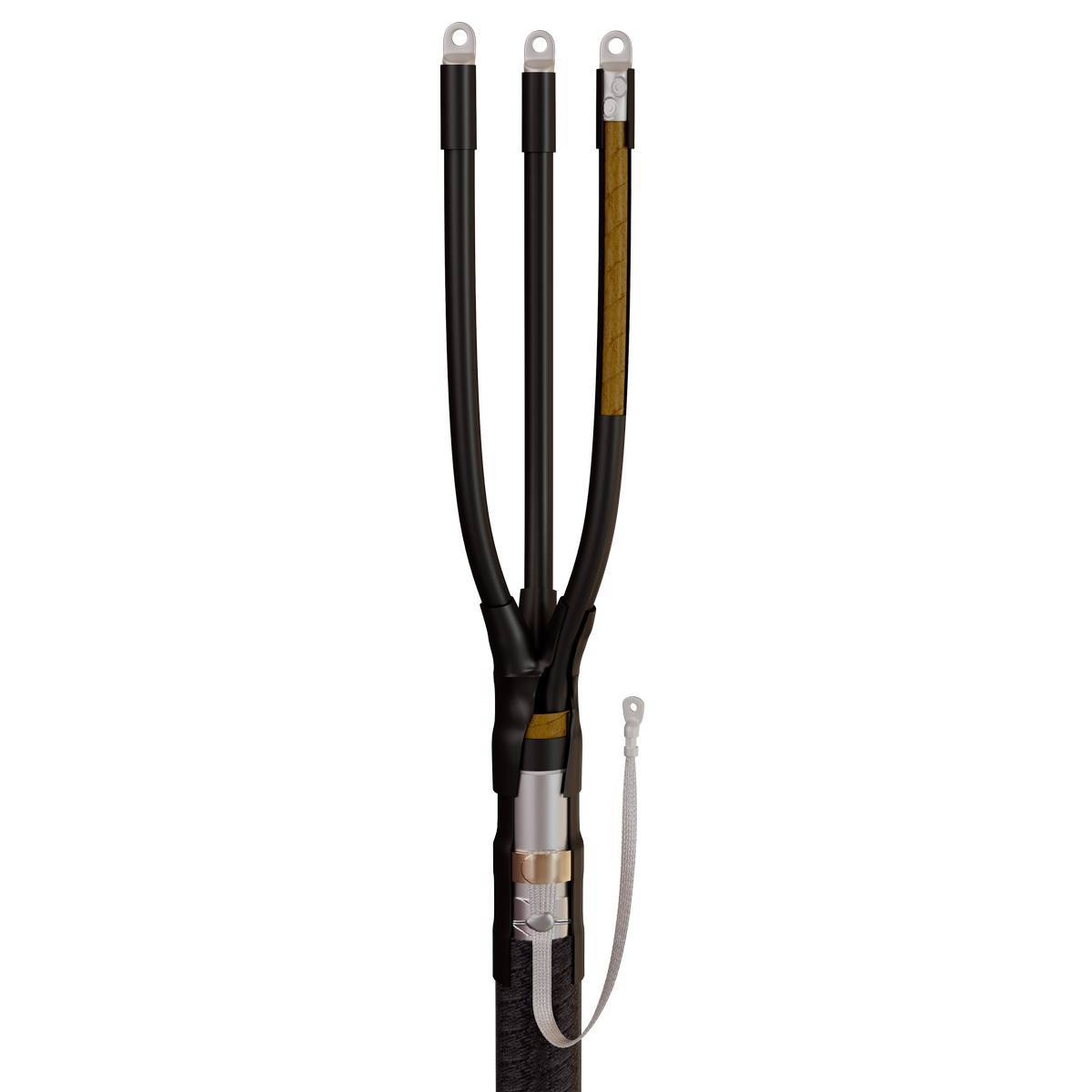

Концевые кабельные муфты 3КВНТп-1 нг-LS

тип: 3КВНТп-1 нг-LS

Не поддерживает горение
Малодымные при горении
Рабочее напряжение до 1 кВ
Для трехжильного кабеля
Для кабеля пластмассовой изоляцией
Для кабеля бумажной маслопропитанной изоляцией
Внутренней установки
Наружной установки
Рядное расположение болтов

Предназначены для оконцевания 3-х жильных кабелей:

с бумажной маслопропитанной или пластмассовой изоляцией
с броней или без брони
на напряжение до 1кВ

Соответствует требованиям ГОСТ 34839-2022
Типы монтируемых кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, ААШнг-1, СБШнг-1
Комплект универсален и может быть использован для монтажа муфты как внутренней, так и наружной установки
Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
Монтаж узла заземления осуществляется комбинированным способом. Базовая комплектация включает в себя пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах осуществляется методом пайки
При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
Пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
Высокое качество комплектующих и используемых композиционных материалов

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 30 лет

Документация на продукцию

Инструкция по монтажу муфт 3КВНТп-1 нг-LS, 4КВНТп-1 нг-LS

Сертификация

Сертификат соответствия на кабельные муфты

Сертификат соответствия кабельных муфт и термоусадочных трубок с негорючими свойствами требованиям пожарной безопасности

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
71125	3КВНТп-1-25/50 нг-LS	1	шт	4 211.65
71127	3КВНТп-1-70/120 нг-LS	1	шт	4 910.00
71129	3КВНТп-1-150/240 нг-LS	1	шт	5 311.09
71126	3КВНТп-1-25/50 (Б) нг-LS	1	шт	5 209.44
71128	3КВНТп-1-70/120 (Б) нг-LS	1	шт	6 443.45
71130	3КВНТп-1-150/240 (Б) нг-LS	1	шт	9 593.14

Всего позиций: 6

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
71125	3КВНТп-1-25/50 нг-LS	Концевая	термоусаживаемая	1	25/35/50	3	Бумажно маслопропитанная	Внутренняя и наружная	без брони/с броней
71127	3КВНТп-1-70/120 нг-LS	Концевая	термоусаживаемая	1	70/95/120	3	Бумажно маслопропитанная	Внутренняя и наружная	без брони/с броней
71129	3КВНТп-1-150/240 нг-LS	Концевая	термоусаживаемая	1	150/185/240	3	Бумажно маслопропитанная	Внутренняя и наружная	без брони/с броней
71126	3КВНТп-1-25/50 (Б) нг-LS	Концевая	термоусаживаемая	1	25/35/50	3	Бумажно маслопропитанная	Внутренняя и наружная	без брони/с броней
71128	3КВНТп-1-70/120 (Б) нг-LS	Концевая	термоусаживаемая	1	70/95/120	3	Бумажно маслопропитанная	Внутренняя и наружная	без брони/с броней
71130	3КВНТп-1-150/240 (Б) нг-LS	Концевая	термоусаживаемая	1	150/185/240	3	Бумажно маслопропитанная	Внутренняя и наружная	без брони/с броней

Всего позиций: 6
