Соединительные кабельные муфты 1ПCТ-1 нг-LS

тип: 1ПCТ-1 нг-LS

Не поддерживает горение
Малодымные при горении
Рабочее напряжение до 1 кВ
Для одножильного кабеля
Усадка портативной горелкой
Стойкость к ультрафиолету
Cтойкость к погодным условиям
Рядное расположение болтов

Предназначены для герметичного соединения кабелей и проводов

с пластмассовой изоляцией (ПВХ/СПЭ)
на напряжение до 1 кВ

Соответствует требованиям ГОСТ 34839-2022
Типы монтируемых кабелей: (А)ВВГ, NYM, NYY, (А)ПвВГ, (А)ВВГнг-LS, NYMнг-LS, (А)ПвВГнг-LS

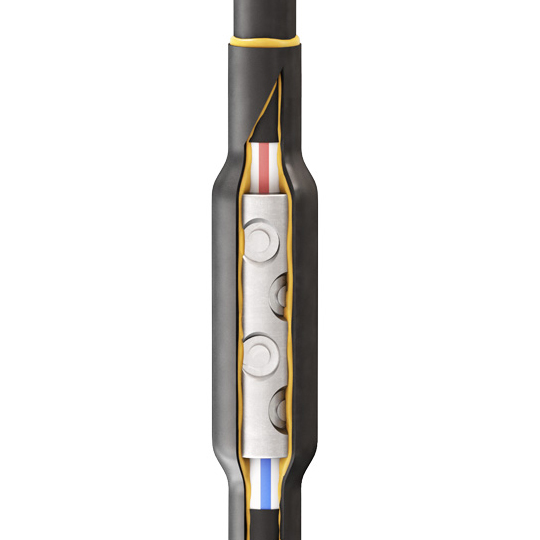

Комплект состоит из болтового соединителя с угловым расположением болтов и термоусаживаемой манжеты с клеевым слоем
Применимы для любого типа проводников: круглых и секторных, моножильных и многопроволочных
Каждый комплект является мультиразмерным и рассчитан на расширенный диапазон сечений кабеля
Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
Термоусаживаемые трубки с клеевым слоем и с коэффициентом усадки 4:1 обеспечивают полную герметизацию и изоляцию соединений
Эксцентриковое отверстие под кабельную жилу в корпусе соединителя
Термоусадочные трубки устойчивы к ультрафиолетовому излучению и погодно-климатическим условиям
При усадке клеевой слой расплавляется, заполняет все неровности микрорельефа и обеспечивает полную герметичность соединений
Рекомендованы для оснащения ремонтно-аварийных служб
Примечание: муфты 1ПСТ-1-800(Б) нг-LS предназначены для установки только на кабели с алюминиевыми токопроводящими жилами

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 30 лет

Документация на продукцию

Инструкция по монтажу муфты 1ПСТ-1 нг-LS и 1ПСТ(б)-1 нг-LS

Сертификация

Сертификат соответствия кабельных муфт и термоусадочных трубок с негорючими свойствами требованиям пожарной безопасности

Сертификат соответствия на кабельные муфты

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
66837	1ПСТ-1-10/25(Б) нг-LS 1ПСТ-1-10/25(Б) нг-LS	1	шт	988.25
66838	1ПСТ-1-25/50(Б) нг-LS 1ПСТ-1-25/50(Б) нг-LS	1	шт	1 277.86
66839	1ПСТ-1-70/120(Б) нг-LS 1ПСТ-1-70/120(Б) нг-LS	1	шт	1 331.22
66840	1ПСТ-1-150/240(Б) нг-LS 1ПСТ-1-150/240(Б) нг-LS	1	шт	1 846.35
67032	1ПСТ-1-300/400(Б) нг-LS 1ПСТ-1-300/400(Б) нг-LS	1	шт	2 494.83
67077	1ПСТ-1-500/630(Б) нг-LS 1ПСТ-1-500/630(Б) нг-LS	1	шт	11 172.66
72000	1ПСТ-1-800(Б) нг-LS 1ПСТ-1-800(Б) нг-LS	1	шт	13 306.00

Всего позиций: 7

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
66837	1ПСТ-1-10/25(Б) нг-LS 1ПСТ-1-10/25(Б) нг-LS	Соединительная	термоусаживаемая	1	10/16/25	1	Пластмассовая	Внутренняя и наружная	без брони
66838	1ПСТ-1-25/50(Б) нг-LS 1ПСТ-1-25/50(Б) нг-LS	Соединительная	термоусаживаемая	1	25/35/50	1	Пластмассовая	Внутренняя и наружная	без брони
66839	1ПСТ-1-70/120(Б) нг-LS 1ПСТ-1-70/120(Б) нг-LS	Соединительная	термоусаживаемая	1	70/95/120	1	Пластмассовая	Внутренняя и наружная	без брони
66840	1ПСТ-1-150/240(Б) нг-LS 1ПСТ-1-150/240(Б) нг-LS	Соединительная	термоусаживаемая	1	150/185/240	1	Пластмассовая	Внутренняя и наружная	без брони
67032	1ПСТ-1-300/400(Б) нг-LS 1ПСТ-1-300/400(Б) нг-LS	Соединительная	термоусаживаемая	1	300/400	1	Пластмассовая	Внутренняя и наружная	без брони
67077	1ПСТ-1-500/630(Б) нг-LS 1ПСТ-1-500/630(Б) нг-LS	Соединительная	термоусаживаемая	1	500/630	1	Пластмассовая	Внутренняя и наружная	без брони
72000	1ПСТ-1-800(Б) нг-LS 1ПСТ-1-800(Б) нг-LS	Соединительная	термоусаживаемая	1	800	1	Пластмассовая	Внутренняя и наружная	без брони

Всего позиций: 7

Warning: Undefined array key 66837 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 66838 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 66839 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 66840 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 67032 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 67077 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: Undefined array key 72000 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 100

SKU	товарные позиции
66837	1ПСТ-1-10/25(Б) нг-LS 1ПСТ-1-10/25(Б) нг-LS
66838	1ПСТ-1-25/50(Б) нг-LS 1ПСТ-1-25/50(Б) нг-LS
66839	1ПСТ-1-70/120(Б) нг-LS 1ПСТ-1-70/120(Б) нг-LS
66840	1ПСТ-1-150/240(Б) нг-LS 1ПСТ-1-150/240(Б) нг-LS
67032	1ПСТ-1-300/400(Б) нг-LS 1ПСТ-1-300/400(Б) нг-LS
67077	1ПСТ-1-500/630(Б) нг-LS 1ПСТ-1-500/630(Б) нг-LS
72000	1ПСТ-1-800(Б) нг-LS 1ПСТ-1-800(Б) нг-LS

Всего позиций: 7

SKU	товарные позиции	.stp
66837	1ПСТ-1-10/25(Б) нг-LS 1ПСТ-1-10/25(Б) нг-LS
66838	1ПСТ-1-25/50(Б) нг-LS 1ПСТ-1-25/50(Б) нг-LS
66839	1ПСТ-1-70/120(Б) нг-LS 1ПСТ-1-70/120(Б) нг-LS
66840	1ПСТ-1-150/240(Б) нг-LS 1ПСТ-1-150/240(Б) нг-LS
67032	1ПСТ-1-300/400(Б) нг-LS 1ПСТ-1-300/400(Б) нг-LS
67077	1ПСТ-1-500/630(Б) нг-LS 1ПСТ-1-500/630(Б) нг-LS
72000	1ПСТ-1-800(Б) нг-LS 1ПСТ-1-800(Б) нг-LS

Всего позиций: 7

Чем отличается концевая муфта от концевой заделки?

Ничем, это одно и то же. Бывает, что концевые муфты называют еще концевыми заделками. Часто при заказе муфт монтажники используют данное сленговое название.

Можно ли использовать наконечники и гильзы под опрессовку в муфтах «КВТ»?

Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».

Почему у «КВТ» нет муфты с комплектацией наконечниками и соединителями под опрессовку?

При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.

Какую муфту выбрать, холодной усадки или термоусаживаемую?

Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.

Можно ли использовать 10 кВ муфты для кабеля с бумажной маслопропитанной изоляцией на кабель изоляцией из сшитого полиэтилена?

Нет, нельзя. Поскольку значительные конструктивные различия этих двух кабелей не позволяют использовать одни и те же комплектующие, а различная система выравнивания электрического поля, экранирования, восстановления изоляции кабеля и системы заземления делают инсталляцию муфты на один вид кабеля совершенно невозможным на кабель другого вида изоляции.

Есть ли у вас документальное подтверждение негорючести муфт «КВТ» с индексом нг-LS?

На все кабельные термоусаживаемые муфты, не поддерживающие горение, заводом «КВТ» предоставляется сертификат соответствия требованиям пожарной безопасности.
