Заливные соединительные муфты МКС

тип: МКС

Рабочее напряжение до 1 кВ
Влагостойкие
Для трехжильного кабеля
Для четырехжильного кабеля
Для пятижильного кабеля
Для кабеля пластмассовой изоляцией

(ТУ 3599-057-97284872-2014)

Предназначены для соединения силовых кабелей:
- с пластмассовой изоляцией (ПВХ/СПЭ)
- с броней или без брони (в названии муфт для кабелей с броней присутствует "(б)")
- на напряжение до 1 кВ
Состав муфты:
- двухкомпонентный быстрозастывающий полиуретановый компаунд
- пластиковый прозрачный корпус
- блок соединителей КСМ в полимерном корпусе (обозначается буквой (Б))
- пружины постоянного давления ППД (в муфтах на броню МКС(б))
- проводник заземления гибкий, медный, изолированный (ПВ-3 или аналоги) (в муфтах на броню МКС(б))
- лента-герметик
- изоляционная лента ПВХ
- наждачная бумага
- латексные защитные перчатки монтажника
Соответствует требованиям ГОСТ 34839-2022
Типы монтируемых кабелей: (А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп
Комплект муфты универсален и может быть использован на 3-х жильных, 4-х жильных и 5-ти жильных кабелях

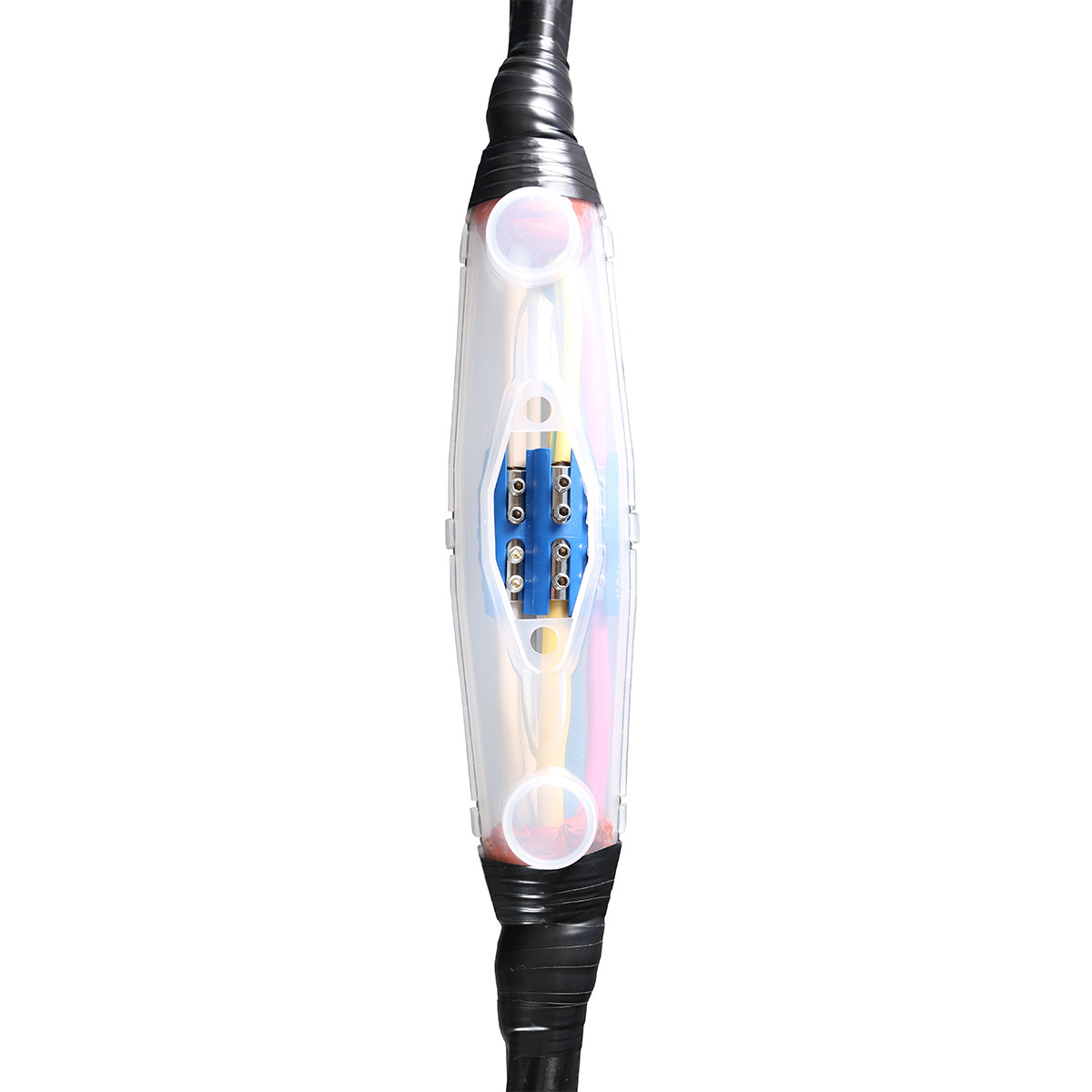

Для соединения жил в комплекте муфт с буквой (Б) содержится изолированный блок соединителей КСМ
Также для соединения жил возможно использование гильз под опрессовку
В качестве изоляционного и герметизирующего вещества используется двухкомпонентный самоотвердевающий полимерный компаунд
Полимерный компаунд поставляется в отдельных секциях прочной полиэтиленовой упаковки с разделителем. При монтаже разделитель снимается и компаунды тщательно перемешиваются перед заливанием в корпус муфты
Не требуют использования открытого пламени для монтажа и могут применяться в местах с особыми требованиями к пожаро- и взрывобезопасности

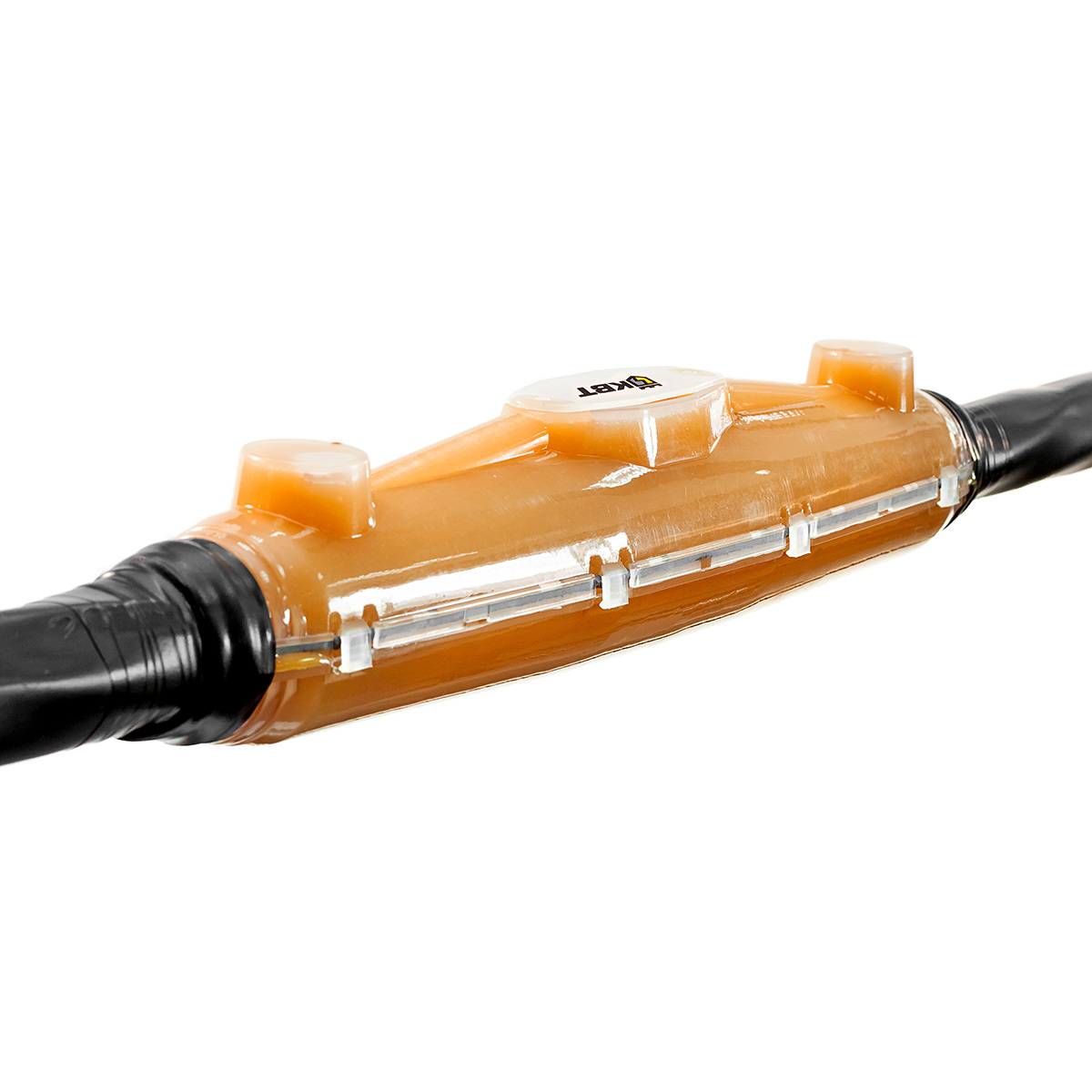

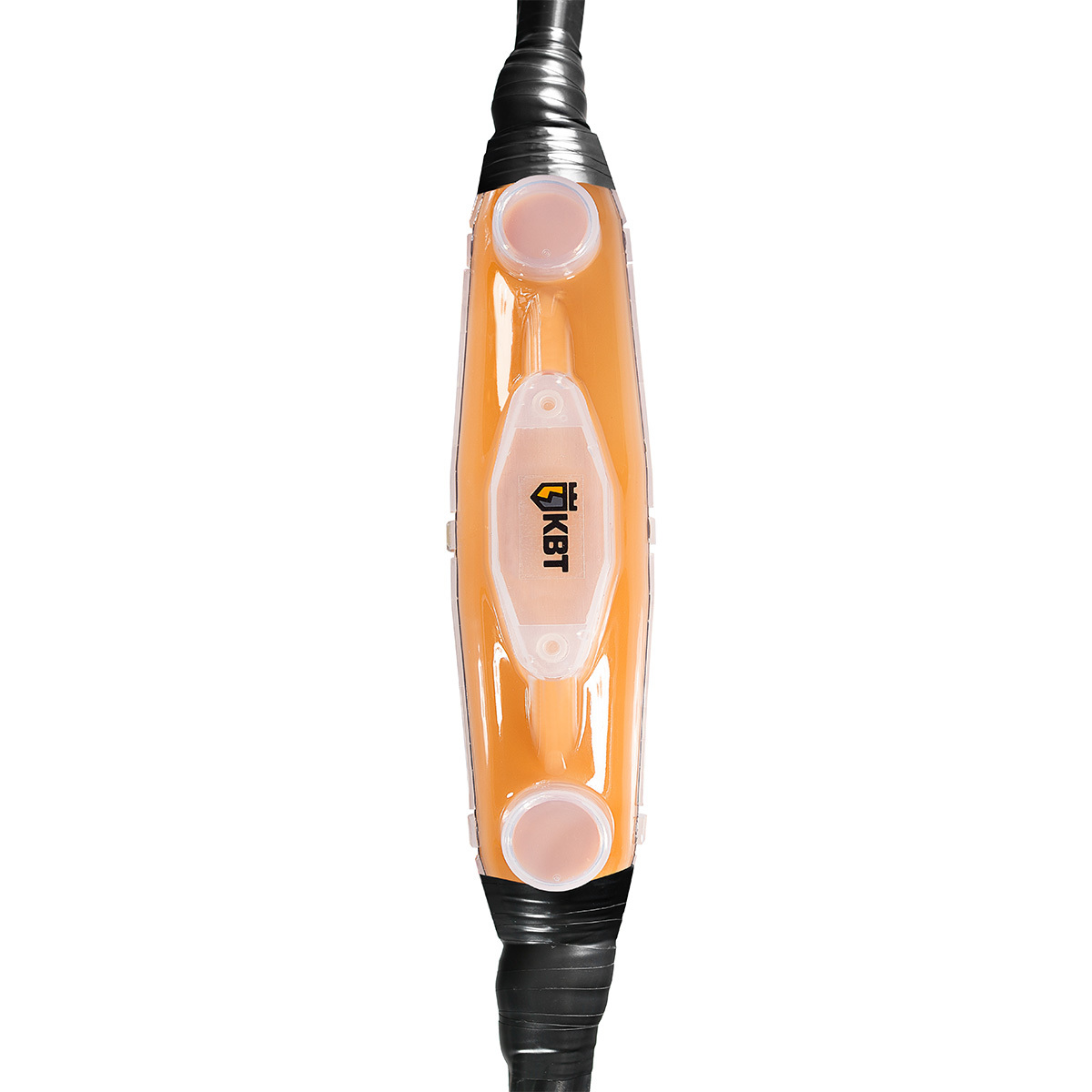

Прозрачный корпус муфты обеспечивает визуальный контроль за равномерным заполнением всех междужильных пустот
Полная герметичность соединения за счет использования гидрофобного компаунда
Рекомендуемая температура смешивания, заливки и застывания компаунда не ниже плюс 10°C
Время застывания компаунда при комнатной температуре не более 2 часов

Эксплуатационные характеристики

Гарантийный срок хранения 2 года

Гарантийный срок эксплуатации 5 лет

Срок службы 30 лет

Документация на продукцию

Инструкция по монтажу МКС

Сертификация

Отказное письмо на термоусаживаемую продукцию

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
78559	МКС-1	1	шт	3 296.94
78560	МКС-2	1	шт	5 954.06
102649	МКС-3	1	шт	10 381.14
78561	МКС(б)-1	1	шт	3 421.21
78562	МКС(б)-2	1	шт	6 257.37
102651	МКС(б)-3	1	шт	10 770.43
78563	МКС-1(Б)	1	шт	3 868.57
78564	МКС-2(Б)	1	шт	6 926.50
102650	МКС-3(Б)	1	шт	15 339.37
78565	МКС(б)-1(Б)	1	шт	4 087.15
78566	МКС(б)-2(Б)	1	шт	7 305.86
102652	МКС(б)-3(Б)	1	шт	15 720.02

Всего позиций: 12

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
78559	МКС-1	Соединительная	заливная	1	1.5/2.5/4/6	3/4/5	Пластмассовая	Внутренняя и наружная	без брони
78560	МКС-2	Соединительная	заливная	1	6/10/16/25	3/4/5	Пластмассовая	Внутренняя и наружная	без брони
102649	МКС-3	Соединительная	заливная	1	35/50/70	3/4/5	Пластмассовая	В кабельных каналах и грунте	без брони
78561	МКС(б)-1	Соединительная	заливная	1	1.5/2.5/4/6	3/4/5	Пластмассовая	Внутренняя и наружная	с броней
78562	МКС(б)-2	Соединительная	заливная	1	6/10/16/25	3/4/5	Пластмассовая	Внутренняя и наружная	с броней
102651	МКС(б)-3	Соединительная	заливная	1	35/50/70	3/4/5	Пластмассовая	В кабельных каналах и грунте	с броней
78563	МКС-1(Б)	Соединительная	заливная	1	1.5/2.5/4/6	3/4/5	Пластмассовая	Внутренняя и наружная	без брони
78564	МКС-2(Б)	Соединительная	заливная	1	6/10/16/25	3/4/5	Пластмассовая	Внутренняя и наружная	без брони
102650	МКС-3(Б)	Соединительная	заливная	1	35/50/70	3/4/5	Пластмассовая	В кабельных каналах и грунте	без брони
78565	МКС(б)-1(Б)	Соединительная	заливная	1	1.5/2.5/4/6	3/4/5	Пластмассовая	Внутренняя и наружная	с броней
78566	МКС(б)-2(Б)	Соединительная	заливная	1	6/10/16/25	3/4/5	Пластмассовая	Внутренняя и наружная	с броней
102652	МКС(б)-3(Б)	Соединительная	заливная	1	35/50/70	3/4/5	Пластмассовая	В кабельных каналах и грунте	с броней

Всего позиций: 12

Warning: Undefined array key 102649 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 102651 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 102650 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 102652 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98

SKU	товарные позиции
78559	МКС-1	190	43	46
78560	МКС-2	275	58	62
102649	МКС-3
78561	МКС(б)-1	190	43	46
78562	МКС(б)-2	275	58	62
102651	МКС(б)-3
78563	МКС-1(Б)	190	43	46
78564	МКС-2(Б)	275	58	62
102650	МКС-3(Б)
78565	МКС(б)-1(Б)	190	43	46
78566	МКС(б)-2(Б)	275	58	62
102652	МКС(б)-3(Б)

Всего позиций: 12

SKU	товарные позиции	.stp
78559	МКС-1
78560	МКС-2
102649	МКС-3
78561	МКС(б)-1
78562	МКС(б)-2
102651	МКС(б)-3
78563	МКС-1(Б)
78564	МКС-2(Б)
102650	МКС-3(Б)
78565	МКС(б)-1(Б)
78566	МКС(б)-2(Б)
102652	МКС(б)-3(Б)

Всего позиций: 12

В каких случаях можно использовать заливные муфты и муфты холодной усадки?

Заливные муфты и муфты холодной усадки используются в основном в тех случаях, когда необходимо соблюсти меры безопасности по отношению к использованию открытого пламени или, вообще, нагревания. К примеру, при необходимости установки муфты во взрывоопасных местах. Также, муфты, основанные на таких технологиях, могут быть применены для гибкого кабеля с резиновой изоляцией.
