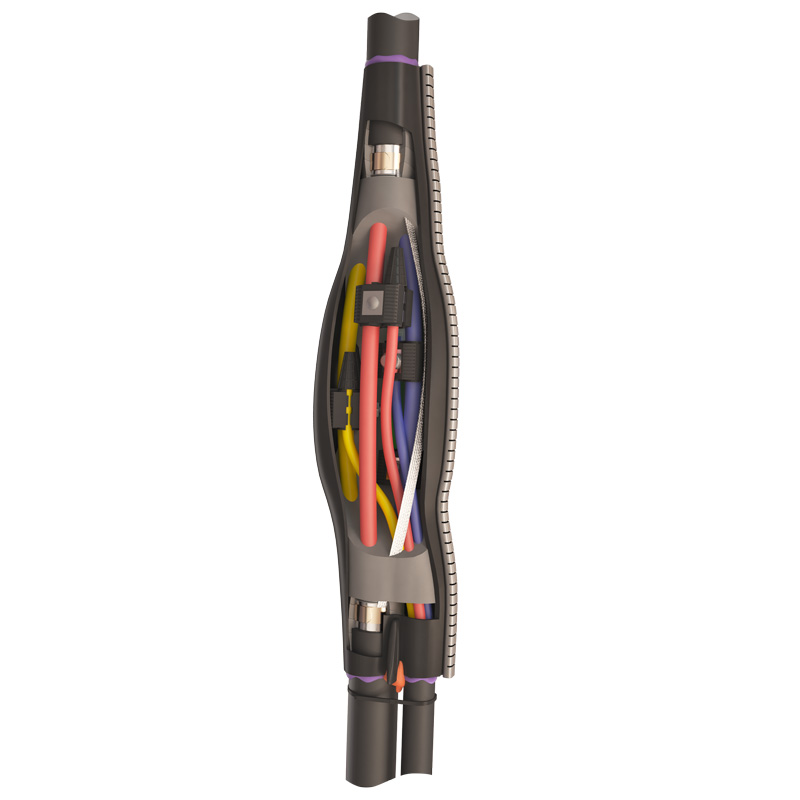

Ответвительные термоусаживаемые муфты 4ПТО-1

тип: 4ПТО-1

Рабочее напряжение до 1 кВ
Для четырехжильного кабеля
Для кабеля пластмассовой изоляцией
Усадка портативной горелкой
Стойкость к ультрафиолету
Cтойкость к погодным условиям

Предназначены для ответвления 4-х жильных кабелей:

с пластмассовой изоляцией (ПВХ/СПЭ)
с броней и без брони
на напряжение до 1 кВ

Соответствует требованиям ГОСТ 34839-2022
Типы монтируемых кабелей:
(А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY
Ответвление от магистрального кабеля осуществляется при помощи прокалывающих зажимов ЗПО «КВТ». Для монтажа ответвлений не требуется зачистка изоляции на магистральном и ответвительном кабелях
Заполнение внутреннего междужильного пространства специальной мастикой обеспечивает дополнительный контур герметизации, а также выравнивает резкие перепады геометрической формы муфты после монтажа
Восстановление оболочки кабеля осуществляется при помощи термоусаживаемой ремонтной манжеты ТРМ «КВТ» с металлическим замком и специальным покрытием - термоиндикаторной краской на внешней поверхности
Термоиндикаторная краска, нанесенная на внешнюю поверхность манжеты, при нагреве и усадке меняет цвет с зеленого на черный
Термоплавкий клей, нанесенный на внутреннюю поверхность манжеты, обеспечивает полную герметизацию муфты после монтажа
Герметизация места выхода ответвительного кабеля из муфты осуществляется при помощи клипс КТ «КВТ» с термоплавким клеем
Для магистральных кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовые пружины постоянного давления и провод перемычки
Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
Инструмент для монтажа: пропановая горелка ПГ (КВТ)

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 30 лет

Документация на продукцию

Инструкция по монтажу муфт 4ПТО-1, 5ПТО-1

Сертификация

Сертификат соответствия на кабельные муфты

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
101907	4ПТО-1-4/35-4/35	1	шт	5 388.18
66584	4ПТО-1-16/50-1.5/6	1	шт	5 650.28
101908	4ПТО-1-16/50-1,5/16	1	шт	6 086.84
101911	4ПТО-1-25/95-25/95	1	шт	11 506.84
101909	4ПТО-1-35/95-4/35	1	шт	8 316.81
101910	4ПТО-1-50/150-4/50	1	шт	7 327.92
66586	4ПТО-1-95/150-35/95	1	шт	13 131.82

Всего позиций: 7

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
101907	4ПТО-1-4/35-4/35	Ответвительная	термоусаживаемая	1	4/6/10/16/25/35	4	Пластмассовая/Сшитый полиэтилен	В кабельных каналах и грунте	с броней/без брони
66584	4ПТО-1-16/50-1.5/6	Ответвительная	термоусаживаемая	1	1.5/2.5/4/6/16/25/35/50	4	Пластмассовая/Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
101908	4ПТО-1-16/50-1,5/16	Ответвительная	термоусаживаемая	1	4/6/10/16/25/35/50/2.5/1.5	4	Пластмассовая/Сшитый полиэтилен	В кабельных каналах и грунте	с броней/без брони
101911	4ПТО-1-25/95-25/95	Ответвительная	термоусаживаемая	1	25/35/50/70/95	4	Пластмассовая/Сшитый полиэтилен	В кабельных каналах и грунте	с броней/без брони
101909	4ПТО-1-35/95-4/35	Ответвительная	термоусаживаемая	1	4/6/10/16/25/35/50/70/95	4	Пластмассовая/Сшитый полиэтилен	В кабельных каналах и грунте	с броней/без брони
101910	4ПТО-1-50/150-4/50	Ответвительная	термоусаживаемая	1	4/6/10/16/25/35/50/70/95/120/150	4	Пластмассовая/Сшитый полиэтилен	В кабельных каналах и грунте	с броней/без брони
66586	4ПТО-1-95/150-35/95	Ответвительная	термоусаживаемая	1	35/50/70/95/120/150	4	Пластмассовая/Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней

Всего позиций: 7
