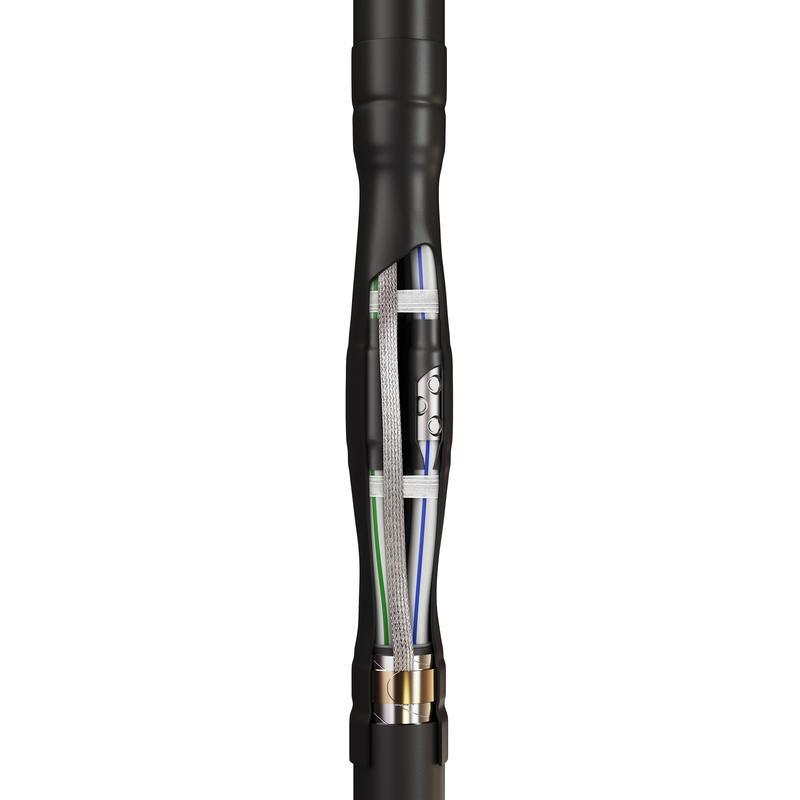

Соединительные кабельные муфты 3ПСТ-1

тип: 3ПСТ-1

Рабочее напряжение до 1 кВ
Стойкость к ультрафиолету
Cтойкость к погодным условиям
Усадка газовой горелкой
Для кабеля пластмассовой изоляцией
Для трехжильного кабеля

Предназначены для соединения 3-х жильных кабелей:

с пластмассовой (ПВХ/СПЭ) и ЭПР изоляцией
с броней и без брони (в названии муфт для кабелей с броней присутствует "(б)")
на напряжение до 1 кВ

Соответствует требованиям ГОСТ 34839-2022
Типы монтируемых кабелей:(А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РРГ, АРРГ, РБВ, АРБВ, РБР, АРБР, РБП
Соединительные изолирующие манжеты с внутренним подслоем термоплавкого клея обеспечивают надежную и качественную изоляцию мест соединения жил кабеля
Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет и кожуха, обеспечивает полную герметичность муфты после монтажа
Для кабелей с броней используется непаяная система заземления. Комплект муфты для кабелей с ленточной броней включает плоский провод заземления и 2 пружины постоянного давления для монтажа провода заземления к бронелентам кабеля
Кожух надежно защищает, герметизирует, а в сочетании с дополнительным бандажированием и армирует муфту
Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители
Высокое качество комплектующих и используемых композиционных материалов
Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
Выпускается по ТУ 3599-006-97284872-2006

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 30 лет

Документация на продукцию

Инструкция по монтажу муфты 3ПСТ-1

Сертификация

Сертификат соответствия на кабельные муфты

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
74655	3ПСТ-1-16/25	1	шт	1 532.19
74659	3ПСТ-1-25/50	1	шт	1 890.66
74663	3ПСТ-1-70/120	1	шт	2 271.20
74667	3ПСТ-1-150/240	1	шт	2 904.82
74656	3ПСТ-1-16/25(Б)	1	шт	2 858.53
74660	3ПСТ-1-25/50(Б)	1	шт	3 479.45
74664	3ПСТ-1-70/120(Б)	1	шт	4 590.14
74668	3ПСТ-1-150/240(Б)	1	шт	7 076.49
74657	3ПСТ(б)-1-16/25	1	шт	2 089.80
74661	3ПСТ(б)-1-25/50	1	шт	3 053.67
74665	3ПСТ(б)-1-70/120	1	шт	3 489.27
74669	3ПСТ(б)-1-150/240	1	шт	4 472.02
74658	3ПСТ(б)-1-16/25(Б)	1	шт	3 330.10
74662	3ПСТ(б)-1-25/50(Б)	1	шт	4 594.28
74666	3ПСТ(б)-1-70/120(Б)	1	шт	5 699.25
74670	3ПСТ(б)-1-150/240(Б)	1	шт	8 769.09

Всего позиций: 16

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
74655	3ПСТ-1-16/25	Соединительная	термоусаживаемая	1	16/25	3	Пластмассовая	В кабельных каналах и грунте	без брони
74659	3ПСТ-1-25/50	Соединительная	термоусаживаемая	1	25/35/50	3	Пластмассовая	В кабельных каналах и грунте	без брони
74663	3ПСТ-1-70/120	Соединительная	термоусаживаемая	1	70/95/120	3	Пластмассовая	В кабельных каналах и грунте	без брони
74667	3ПСТ-1-150/240	Соединительная	термоусаживаемая	1	150/185/240	3	Пластмассовая	В кабельных каналах и грунте	без брони
74656	3ПСТ-1-16/25(Б)	Соединительная	термоусаживаемая	1	16/25	3	Пластмассовая	В кабельных каналах и грунте	без брони
74660	3ПСТ-1-25/50(Б)	Соединительная	термоусаживаемая	1	25/35/50	3	Пластмассовая	В кабельных каналах и грунте	без брони
74664	3ПСТ-1-70/120(Б)	Соединительная	термоусаживаемая	1	70/95/120	3	Пластмассовая	В кабельных каналах и грунте	без брони
74668	3ПСТ-1-150/240(Б)	Соединительная	термоусаживаемая	1	150/185/240	3	Пластмассовая	В кабельных каналах и грунте	без брони
74657	3ПСТ(б)-1-16/25	Соединительная	термоусаживаемая	1	16/25	3	Пластмассовая	В кабельных каналах и грунте	с броней
74661	3ПСТ(б)-1-25/50	Соединительная	термоусаживаемая	1	25/35/50	3	Пластмассовая	В кабельных каналах и грунте	с броней
74665	3ПСТ(б)-1-70/120	Соединительная	термоусаживаемая	1	70/95/120	3	Пластмассовая	В кабельных каналах и грунте	с броней
74669	3ПСТ(б)-1-150/240	Соединительная	термоусаживаемая	1	150/185/240	3	Пластмассовая	В кабельных каналах и грунте	с броней
74658	3ПСТ(б)-1-16/25(Б)	Соединительная	термоусаживаемая	1	16/25	3	Пластмассовая	В кабельных каналах и грунте	с броней
74662	3ПСТ(б)-1-25/50(Б)	Соединительная	термоусаживаемая	1	25/35/50	3	Пластмассовая	В кабельных каналах и грунте	с броней
74666	3ПСТ(б)-1-70/120(Б)	Соединительная	термоусаживаемая	1	70/95/120	3	Пластмассовая	В кабельных каналах и грунте	с броней
74670	3ПСТ(б)-1-150/240(Б)	Соединительная	термоусаживаемая	1	150/185/240	3	Пластмассовая	В кабельных каналах и грунте	с броней

Всего позиций: 16

Warning: Undefined array key 74655 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 74659 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 74663 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 74667 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 74656 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 74660 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 74664 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 74668 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 74657 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 74661 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 74665 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 74669 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 74658 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 74662 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 74666 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: Undefined array key 74670 in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98 Warning: foreach() argument must be of type array|object, null given in /home/i/infokvrh/kvt/public_html/templates/kvt2024/php/catalog/table-size.phtml on line 98

SKU	товарные позиции
74655	3ПСТ-1-16/25
74659	3ПСТ-1-25/50
74663	3ПСТ-1-70/120
74667	3ПСТ-1-150/240
74656	3ПСТ-1-16/25(Б)
74660	3ПСТ-1-25/50(Б)
74664	3ПСТ-1-70/120(Б)
74668	3ПСТ-1-150/240(Б)
74657	3ПСТ(б)-1-16/25
74661	3ПСТ(б)-1-25/50
74665	3ПСТ(б)-1-70/120
74669	3ПСТ(б)-1-150/240
74658	3ПСТ(б)-1-16/25(Б)
74662	3ПСТ(б)-1-25/50(Б)
74666	3ПСТ(б)-1-70/120(Б)
74670	3ПСТ(б)-1-150/240(Б)

Всего позиций: 16

SKU	товарные позиции	.stp
74655	3ПСТ-1-16/25
74659	3ПСТ-1-25/50
74663	3ПСТ-1-70/120
74667	3ПСТ-1-150/240
74656	3ПСТ-1-16/25(Б)
74660	3ПСТ-1-25/50(Б)
74664	3ПСТ-1-70/120(Б)
74668	3ПСТ-1-150/240(Б)
74657	3ПСТ(б)-1-16/25
74661	3ПСТ(б)-1-25/50
74665	3ПСТ(б)-1-70/120
74669	3ПСТ(б)-1-150/240
74658	3ПСТ(б)-1-16/25(Б)
74662	3ПСТ(б)-1-25/50(Б)
74666	3ПСТ(б)-1-70/120(Б)
74670	3ПСТ(б)-1-150/240(Б)

Всего позиций: 16

Можно ли использовать 10 кВ муфты для кабеля с бумажной маслопропитанной изоляцией на кабель изоляцией из сшитого полиэтилена?

Нет, нельзя. Поскольку значительные конструктивные различия этих двух кабелей не позволяют использовать одни и те же комплектующие, а различная система выравнивания электрического поля, экранирования, восстановления изоляции кабеля и системы заземления делают инсталляцию муфты на один вид кабеля совершенно невозможным на кабель другого вида изоляции.

Можно ли использовать наконечники и гильзы под опрессовку в муфтах «КВТ»?

Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».

Почему у «КВТ» нет муфты с комплектацией наконечниками и соединителями под опрессовку?

При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.

Какую муфту выбрать, холодной усадки или термоусаживаемую?

Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.

Можно ли взаимозаменять муфты предназначенные для кабелей с разной изоляцией (ПЭ и бумажная), если нельзя то почему?

Прежде чем говорить о взаимозаменяемости муфт на различие типы кабелей, стоит предупредить, что любой монтаж с отклонением от инструкции по монтажу (а установка на кабель другого типа является таким отклонением) выполняется потребителем на свой страх и риск, и гарантийные обязательства на муфты, смонтированные подобным образом, не распространяются. Технически возможна замена муфт на кабель с пластмассовой изоляцией 4ПКТп-1 и 4ПСТ-1 муфтами 4КВНТп-1 и 4СТп-1 соответственно. Муфты на кабель с бумажной изоляцией имеют более сложную комплектацию по сравнению с муфтами на кабель с пластмассовой изоляцией, поэтому замена «в обратную сторону» невозможна. Если речь идет о замене муфт на напряжение до 10 кВ 3КВ(Н)Тп-10 и 3СТп-10 муфтами 3ПКВ(Н)Тп-10 и 3ПСТ-10 соответственно, то тут замена невозможна ни в одну из сторон из-за принципиальных конструктивных отличий кабелей.

Можно соединять кабель ВБШвнг(А) (бронёй) соединительной муфтой 4ПСТ-1 с кабелем без брони: ВВГнг(А) и АВВГнг(А)? Напряжение до 1000 В.

Соединять бронированный кабель с небронированным можно. Разделка конца бронированного кабеля должна быть выполнена как для небронированного, т.е. бронелены должны быть обрезаны вровень с наружной оболочкой кабеля. Дальнейший монтаж муфты проводится в соответствии с инструкцией, как для кабеля без брони. Заземление бронелент достаточно выполнить только на одном конце кабеля - в концевой муфте. Обращаю Ваше внимание, что для кабелей ВБШвнг(А), ВВГнг(А), АВВГнг(А) правильнее использовать муфту 4ПСТнг-LS-1, а не 4ПСТ-1 поскольку кабели, перечисленные Вами обладают свойствами нераспространения горения, но если к кабельной линии не предъявляются повышенные требования пожарной безопасности использование муфты 4ПСТ-1 допустимо.
