Концевые муфты для кабелей с бумажной или пластмассовой изоляцией до 1кВ

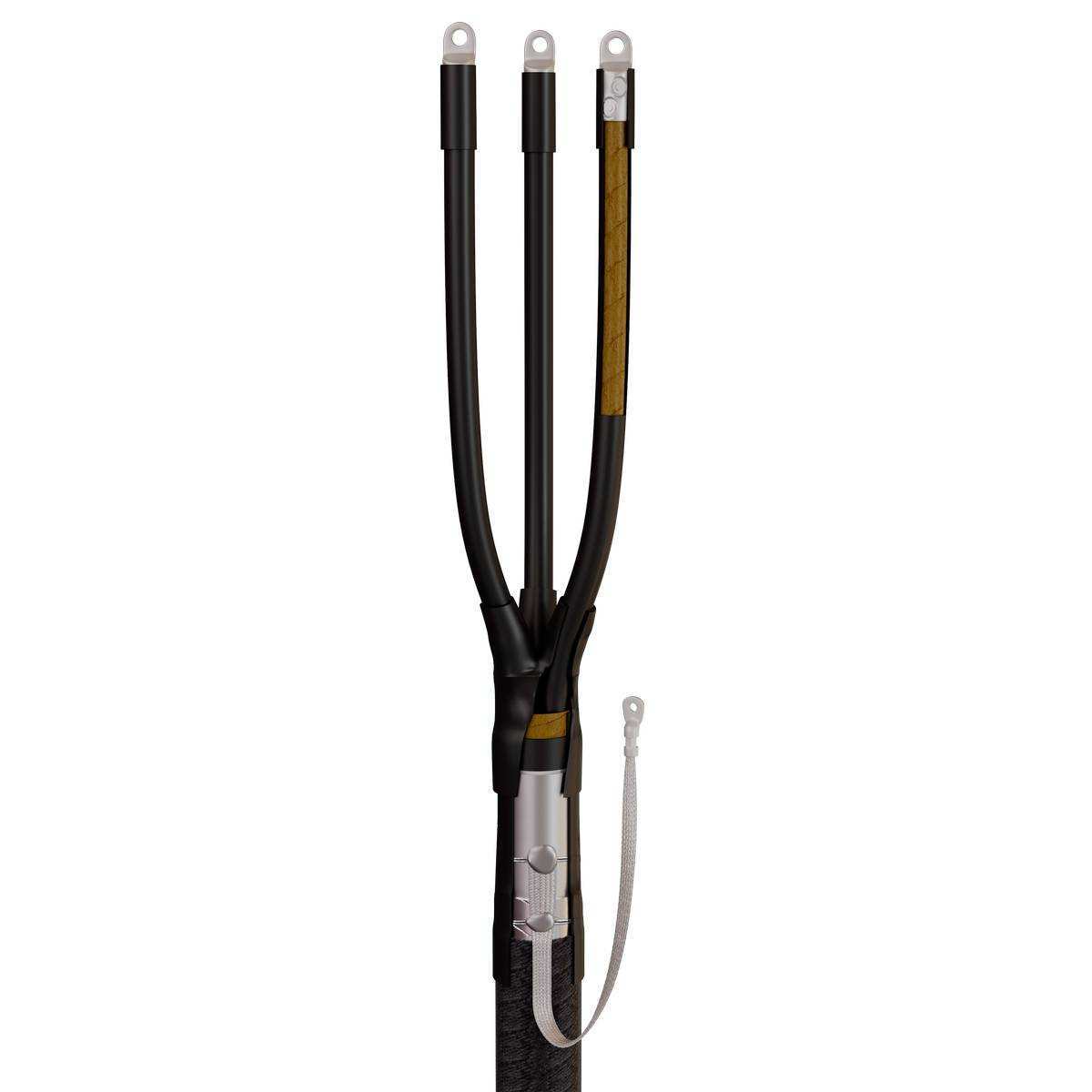

тип: 3КВНТп-1 (пайка)

Рабочее напряжение до 1 кВ
Для кабеля бумажной маслопропитанной изоляцией
Внутренней установки
Наружной установки
Рядное расположение болтов
Стойкость к ультрафиолету
Cтойкость к погодным условиям
Для трехжильного кабеля

Предназначены для оконцевания 3-х жильных кабелей:
- с бумажной маслопропитанной или пластмассовой изоляцией
- с броней или без брони
- на напряжение до 1кВ
Соответствует требованиям ГОСТ 34839-2022
Типы монтируемых кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, (А)СКл
Комплект универсален и может быть использован для монтажа муфты как внутренней, так и наружной установки
Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
Монтаж узла заземления осуществляется методом пайки. Базовая комплектация включает в себя припой ПОС-30, припой А и паяльный жир
При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте
Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
Высокое качество комплектующих и используемых композиционных материалов
Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
Выпускается по ТУ 3599-006-97284872-2006

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 30 лет

Документация на продукцию

Инструкция по монтажу 4КВНТп-1, 3КВНТп-1

Сертификация

Сертификат соответствия на кабельные муфты

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
88782	3КВНТп-1-25/50 (пайка)	1	шт	3 265.60
88783	3КВНТп-1-25/50 (Б) (пайка)	1	шт	4 335.42
88784	3КВНТп-1-70/120 (пайка)	1	шт	3 672.75
88785	3КВНТп-1-70/120 (Б) (пайка)	1	шт	5 116.27
88786	3КВНТп-1-150/240 (пайка)	1	шт	4 301.72
88787	3КВНТп-1-150/240 (Б) (пайка)	1	шт	7 506.16

Всего позиций: 6

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
88782	3КВНТп-1-25/50 (пайка)	Концевая	термоусаживаемая	1	25/35/50	3	Бумажно маслопропитанная	Внутренняя и наружная	без брони/с броней
88783	3КВНТп-1-25/50 (Б) (пайка)	Концевая	термоусаживаемая	1	25/35/50	3	Бумажно маслопропитанная	Внутренняя и наружная	без брони/с броней
88784	3КВНТп-1-70/120 (пайка)	Концевая	термоусаживаемая	1	70/95/120	3	Бумажно маслопропитанная	Внутренняя и наружная	без брони/с броней
88785	3КВНТп-1-70/120 (Б) (пайка)	Концевая	термоусаживаемая	1	70/95/120	3	Бумажно маслопропитанная	Внутренняя и наружная	с броней/без брони
88786	3КВНТп-1-150/240 (пайка)	Концевая	термоусаживаемая	1	150/185/240	3	Бумажно маслопропитанная	Внутренняя и наружная	с броней/без брони
88787	3КВНТп-1-150/240 (Б) (пайка)	Концевая	термоусаживаемая	1	150/185/240	3	Бумажно маслопропитанная	Внутренняя и наружная	с броней/без брони

Всего позиций: 6
