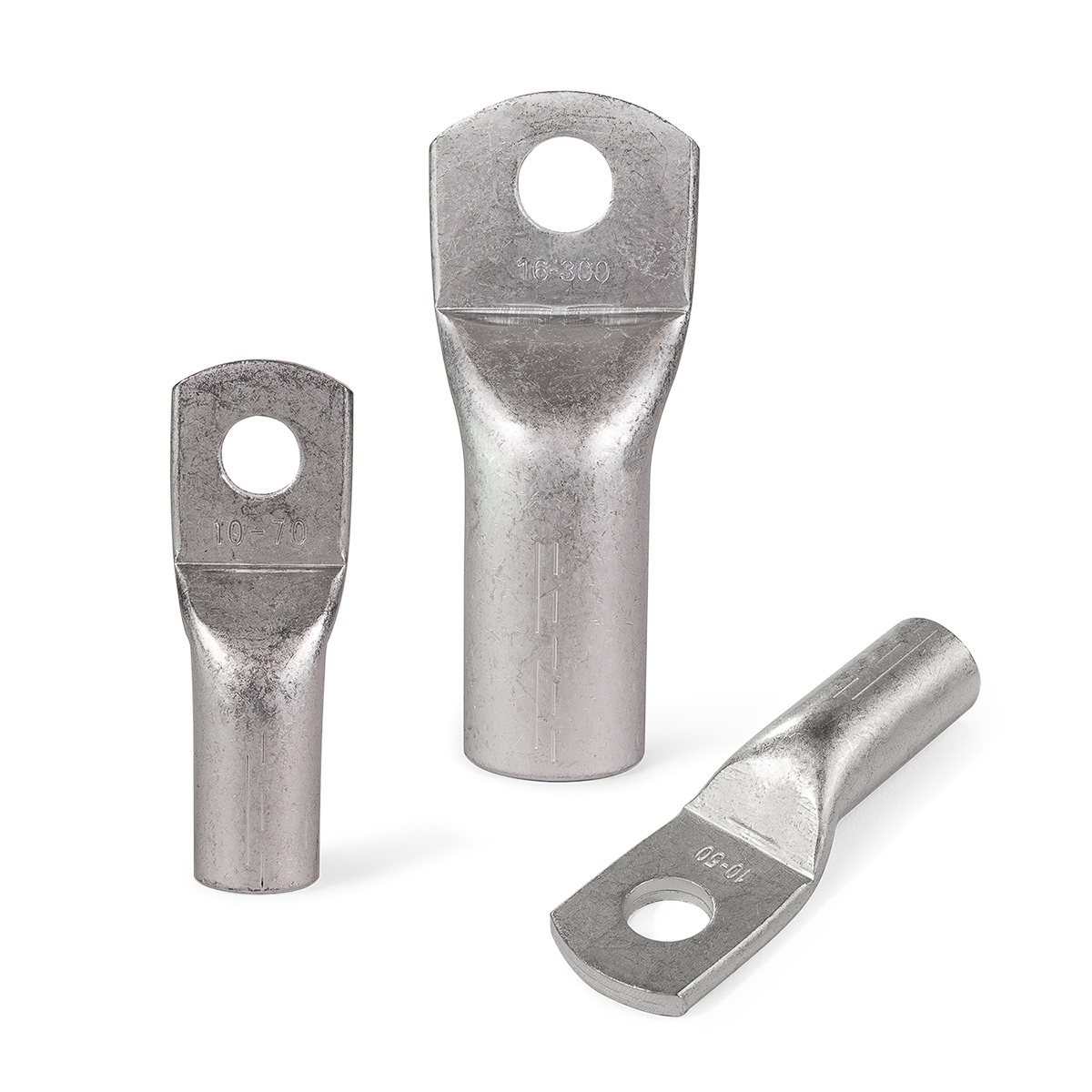

Наконечники медные луженые по DIN

тип: ТМЛ (DIN)

(DIN 46235)

Предназначены для оконцевания опрессовкой медных кабелей и проводов
Материал: рафинированная медь марки М1
Покрытие: олово-висмутовое электролитическое лужение (климатическое исполнение «Т2»), обеспечивающее защиту от коррозии и гарантирующее высокое качество соединения при любых погодно-климатических условиях
Стандарт DIN 46235 — самый известный и авторитетный мировой стандарт на медные кабельные наконечники
33 наиболее востребованных типоразмеров от 6 до 1000 мм²

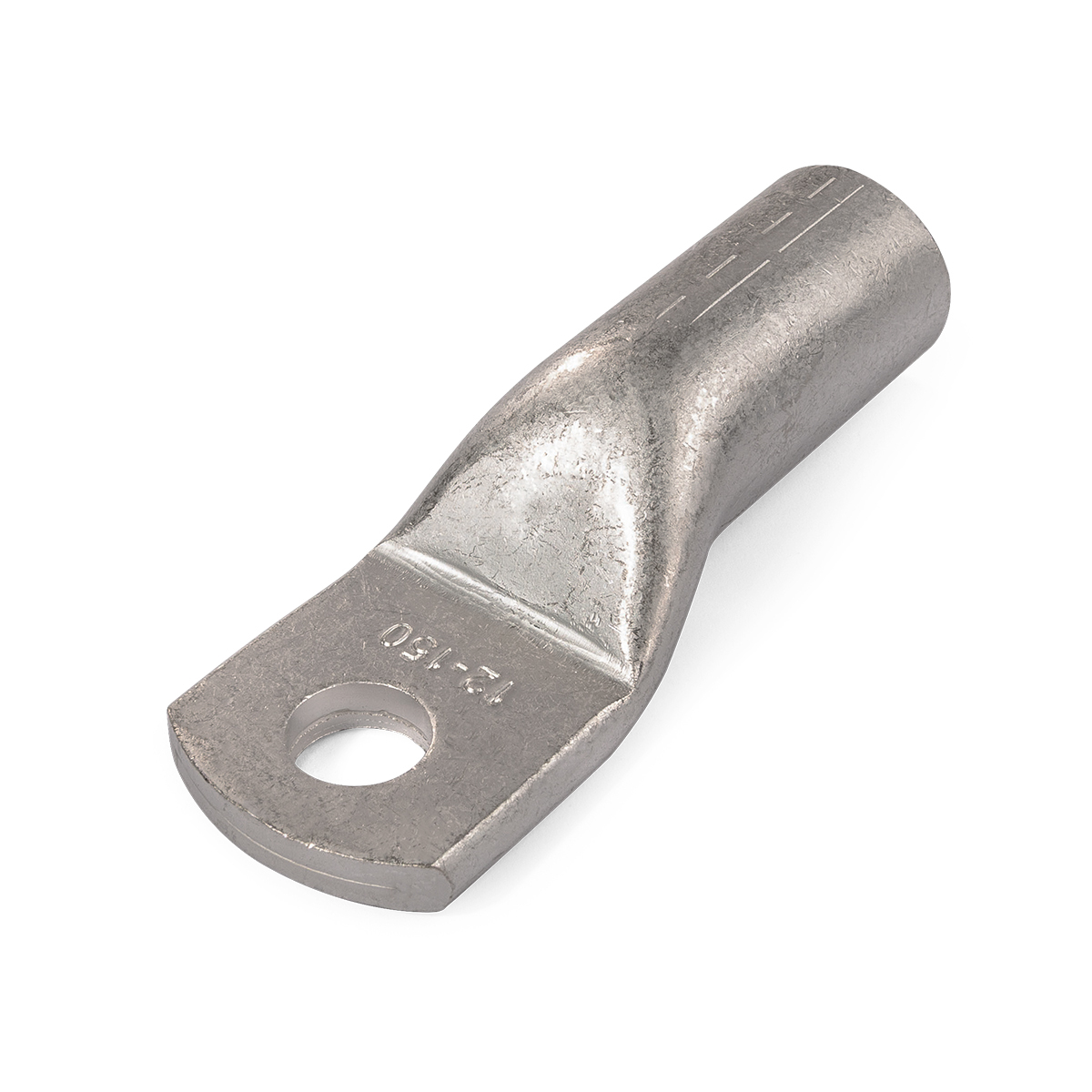

На трубной части наконечников нанесена двухдорожечная разметка, определяющая местоположение и количество опрессовок в зависимости от ширины используемых матриц

Эксплуатационные характеристики

Гарантийный срок хранения 10 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 25 лет

Информационные материалы

Механическая прочность силовых наконечников по мировым стандартам

Различия кабельных жил по классам гибкости

Таблица перевода сечений кабеля из стандарта AWG в систему СИ

Провода заземления

Борьба с гальванической коррозией или технологии присоединения алюминия к меди

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
58649	ТМЛ (DIN) 6–5	100	шт	35.99
58650	ТМЛ (DIN) 6–6	100	шт	35.99
59570	ТМЛ (DIN) 10–5	100	шт	41.81
58652	ТМЛ (DIN) 10–6	100	шт	41.81
92338	ТМЛ(DIN) 10-8	100	шт	41.81
58653	ТМЛ (DIN) 16–6	100	шт	112.24
58654	ТМЛ (DIN) 16–8	100	шт	112.24
65242	ТМЛ (DIN) 16–10	100	шт	112.24
58655	ТМЛ (DIN) 25–6	100	шт	147.51
58657	ТМЛ (DIN) 25–8	100	шт	147.51
65243	ТМЛ (DIN) 25–10	100	шт	147.51
58658	ТМЛ (DIN) 35–8	50	шт	279.28
58659	ТМЛ (DIN) 35–10	50	шт	279.28
58661	ТМЛ (DIN) 50–8	50	шт	419.24
58660	ТМЛ (DIN) 50–10	50	шт	419.24
92339	ТМЛ(DIN) 70-8	50	шт	535.93
58662	ТМЛ (DIN) 70–10	50	шт	535.93
58663	ТМЛ (DIN) 70–12	50	шт	535.93
58664	ТМЛ (DIN) 95–10	10	шт	818.11
58665	ТМЛ (DIN) 95–12	10	шт	818.11
65244	ТМЛ (DIN) 120–10	10	шт	948.34
58666	ТМЛ (DIN) 120–12	10	шт	948.34
65245	ТМЛ (DIN) 150–10	10	шт	1 378.95
58669	ТМЛ (DIN) 150–12	10	шт	1 378.95
65246	ТМЛ (DIN) 185–12	10	шт	1 601.04
58668	ТМЛ (DIN) 185–16	10	шт	1 601.04
65247	ТМЛ (DIN) 240–12	5	шт	2 357.70
58673	ТМЛ (DIN) 240–16	5	шт	2 357.70
89392	ТМЛ(DIN) 300–12	5	шт	2 774.68
65248	ТМЛ (DIN) 300–16	5	шт	2 774.68
65249	ТМЛ (DIN) 400–16	5	шт	5 744.46
65250	ТМЛ (DIN) 500–20	1	шт	6 680.98
65251	ТМЛ (DIN) 625–20	1	шт	6 842.68
81320	ТМЛ (DIN) 800–20	1	шт	13 363.54
81321	ТМЛ (DIN) 1000–20	1	шт	17 363.15

Всего позиций: 35

SKU	товарные позиции	Сечение жилы, мм²	Класс гибкости жилы	Покрытие контактной части	Материал контактной части	Технология монтажа
58649	ТМЛ (DIN) 6–5	6	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
58650	ТМЛ (DIN) 6–6	6	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
59570	ТМЛ (DIN) 10–5	10	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
58652	ТМЛ (DIN) 10–6	10	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
92338	ТМЛ(DIN) 10-8	10	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
58653	ТМЛ (DIN) 16–6	16	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
58654	ТМЛ (DIN) 16–8	16	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
65242	ТМЛ (DIN) 16–10	16	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
58655	ТМЛ (DIN) 25–6	25	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
58657	ТМЛ (DIN) 25–8	25	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
65243	ТМЛ (DIN) 25–10	25	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
58658	ТМЛ (DIN) 35–8	35	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
58659	ТМЛ (DIN) 35–10	35	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
58661	ТМЛ (DIN) 50–8	50	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
58660	ТМЛ (DIN) 50–10	50	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
92339	ТМЛ(DIN) 70-8	70	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
58662	ТМЛ (DIN) 70–10	70	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
58663	ТМЛ (DIN) 70–12	70	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
58664	ТМЛ (DIN) 95–10	95	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
58665	ТМЛ (DIN) 95–12	95	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
65244	ТМЛ (DIN) 120–10	120	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
58666	ТМЛ (DIN) 120–12	120	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
65245	ТМЛ (DIN) 150–10	150	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
58669	ТМЛ (DIN) 150–12	150	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
65246	ТМЛ (DIN) 185–12	185	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
58668	ТМЛ (DIN) 185–16	185	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
65247	ТМЛ (DIN) 240–12	240	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
58673	ТМЛ (DIN) 240–16	240	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
89392	ТМЛ(DIN) 300–12	300	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
65248	ТМЛ (DIN) 300–16	300	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
65249	ТМЛ (DIN) 400–16	400	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
65250	ТМЛ (DIN) 500–20	500	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
65251	ТМЛ (DIN) 625–20	630	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
81320	ТМЛ (DIN) 800–20	800	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка
81321	ТМЛ (DIN) 1000–20	1000	1/2/3/4/5/6	гальваническое лужение	медь	опрессовка

Всего позиций: 35

SKU	товарные позиции	L	B	D	d	d₁
58649	ТМЛ (DIN) 6–5	30.5	8.5	5.3	5.5	3.8
58650	ТМЛ (DIN) 6–6	31.5	8.5	6.4	5.5	3.8
59570	ТМЛ (DIN) 10–5	34	9	5.3	6	4.5
58652	ТМЛ (DIN) 10–6	34.5	9	6.4	6	4.5
92338	ТМЛ(DIN) 10-8	37	13	8.4	6	4.5
58653	ТМЛ (DIN) 16–6	43.5	13	6.4	8.5	5.5
58654	ТМЛ (DIN) 16–8	46	13	8.4	8.5	5.5
65242	ТМЛ (DIN) 16–10	48	17	10.5	8.5	5.5
58655	ТМЛ (DIN) 25–6	45.5	14	6.4	10	7
58657	ТМЛ (DIN) 25–8	48	16	8.4	10	7
65243	ТМЛ (DIN) 25–10	50	17	10.5	10	7
58658	ТМЛ (DIN) 35–8	52	17	8.4	12.5	8.2
58659	ТМЛ (DIN) 35–10	54	19	10.5	12.5	8.2
58661	ТМЛ (DIN) 50–8	62	20	8.4	14.5	10
58660	ТМЛ (DIN) 50–10	64	22	10.5	14.5	10
92339	ТМЛ(DIN) 70-8	65	24	8.4	16.5	11.5
58662	ТМЛ (DIN) 70–10	67	24	10.5	16.5	11.5
58663	ТМЛ (DIN) 70–12	68	24	13	16.5	11.5
58664	ТМЛ (DIN) 95–10	77	28	10.5	19	13.5
58665	ТМЛ (DIN) 95–12	78	28	13	19	13.5
65244	ТМЛ (DIN) 120–10	85	32	10.5	21	15.5
58666	ТМЛ (DIN) 120–12	86	32	13	21	15.5
65245	ТМЛ (DIN) 150–10	93	34	10.5	23.5	17
58669	ТМЛ (DIN) 150–12	94	34	13	23.5	17
65246	ТМЛ (DIN) 185–12	98	37	13	25.5	19
58668	ТМЛ (DIN) 185–16	101	37	17	25.5	19
65247	ТМЛ (DIN) 240–12	108	42	13	29	21.5
58673	ТМЛ (DIN) 240–16	111	42	17	29	21.5
89392	ТМЛ(DIN) 300–12	115	48	13	32	24.5
65248	ТМЛ (DIN) 300–16	119	46	17	32	24.5
65249	ТМЛ (DIN) 400–16	140	54	17	38.5	27.5
65250	ТМЛ (DIN) 500–20	150	60	21	42	31
65251	ТМЛ (DIN) 625–20	160	64	21	44	34.5
81320	ТМЛ (DIN) 800–20	190	75	21	52	40
81321	ТМЛ (DIN) 1000–20	190	85	21	58	44

Всего позиций: 35

SKU	товарные позиции	.stp
58649	ТМЛ (DIN) 6–5	скачать файл .stp
58650	ТМЛ (DIN) 6–6	скачать файл .stp
59570	ТМЛ (DIN) 10–5	скачать файл .stp
58652	ТМЛ (DIN) 10–6	скачать файл .stp
92338	ТМЛ(DIN) 10-8	скачать файл .stp
58653	ТМЛ (DIN) 16–6	скачать файл .stp
58654	ТМЛ (DIN) 16–8	скачать файл .stp
65242	ТМЛ (DIN) 16–10	скачать файл .stp
58655	ТМЛ (DIN) 25–6	скачать файл .stp
58657	ТМЛ (DIN) 25–8	скачать файл .stp
65243	ТМЛ (DIN) 25–10	скачать файл .stp
58658	ТМЛ (DIN) 35–8	скачать файл .stp
58659	ТМЛ (DIN) 35–10	скачать файл .stp
58661	ТМЛ (DIN) 50–8	скачать файл .stp
58660	ТМЛ (DIN) 50–10	скачать файл .stp
92339	ТМЛ(DIN) 70-8	скачать файл .stp
58662	ТМЛ (DIN) 70–10	скачать файл .stp
58663	ТМЛ (DIN) 70–12	скачать файл .stp
58664	ТМЛ (DIN) 95–10	скачать файл .stp
58665	ТМЛ (DIN) 95–12	скачать файл .stp
65244	ТМЛ (DIN) 120–10	скачать файл .stp
58666	ТМЛ (DIN) 120–12	скачать файл .stp
65245	ТМЛ (DIN) 150–10	скачать файл .stp
58669	ТМЛ (DIN) 150–12	скачать файл .stp
65246	ТМЛ (DIN) 185–12	скачать файл .stp
58668	ТМЛ (DIN) 185–16	скачать файл .stp
65247	ТМЛ (DIN) 240–12	скачать файл .stp
58673	ТМЛ (DIN) 240–16	скачать файл .stp
89392	ТМЛ(DIN) 300–12	скачать файл .stp
65248	ТМЛ (DIN) 300–16	скачать файл .stp
65249	ТМЛ (DIN) 400–16	скачать файл .stp
65250	ТМЛ (DIN) 500–20	скачать файл .stp
65251	ТМЛ (DIN) 625–20	скачать файл .stp
81320	ТМЛ (DIN) 800–20	скачать файл .stp
81321	ТМЛ (DIN) 1000–20	скачать файл .stp

Всего позиций: 35
