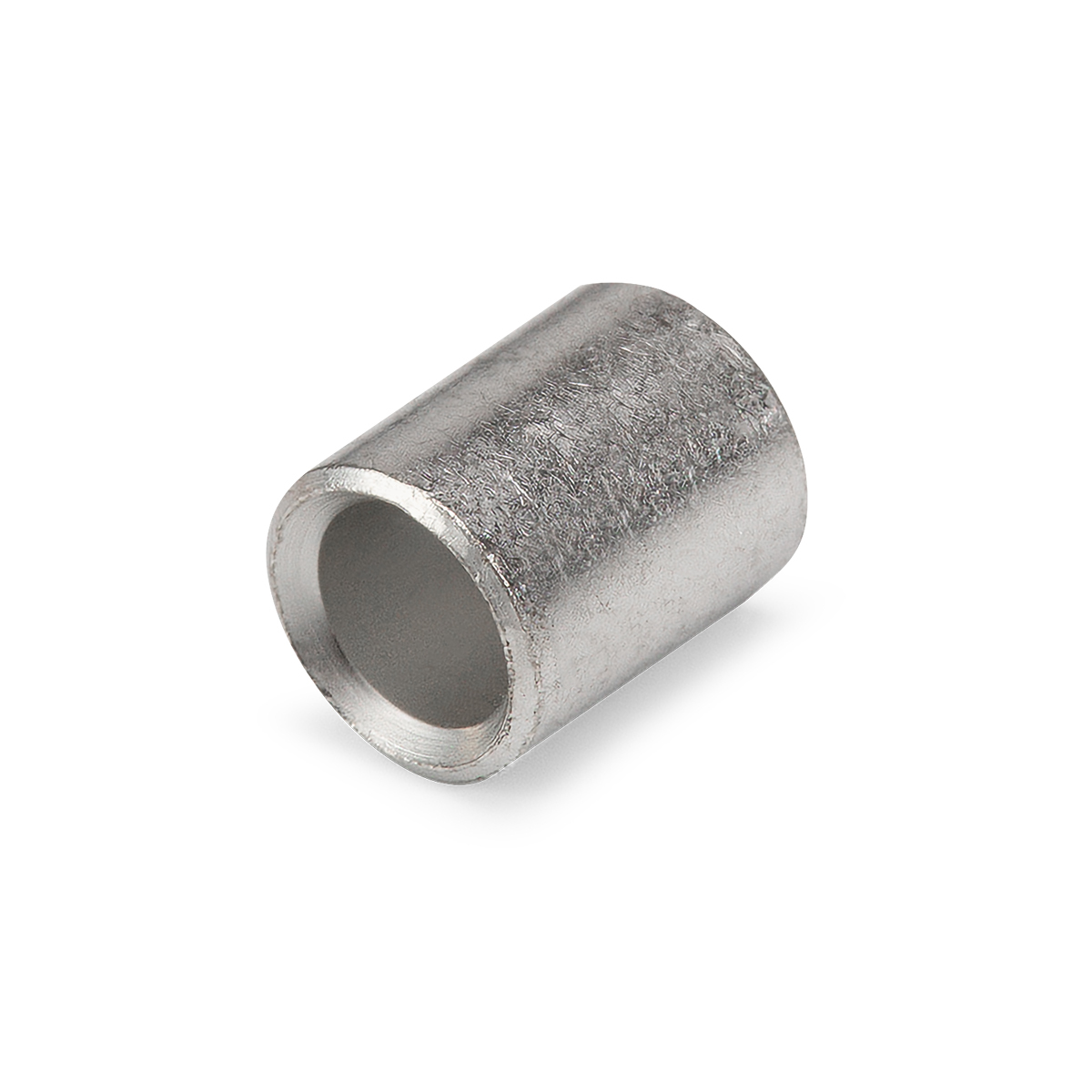

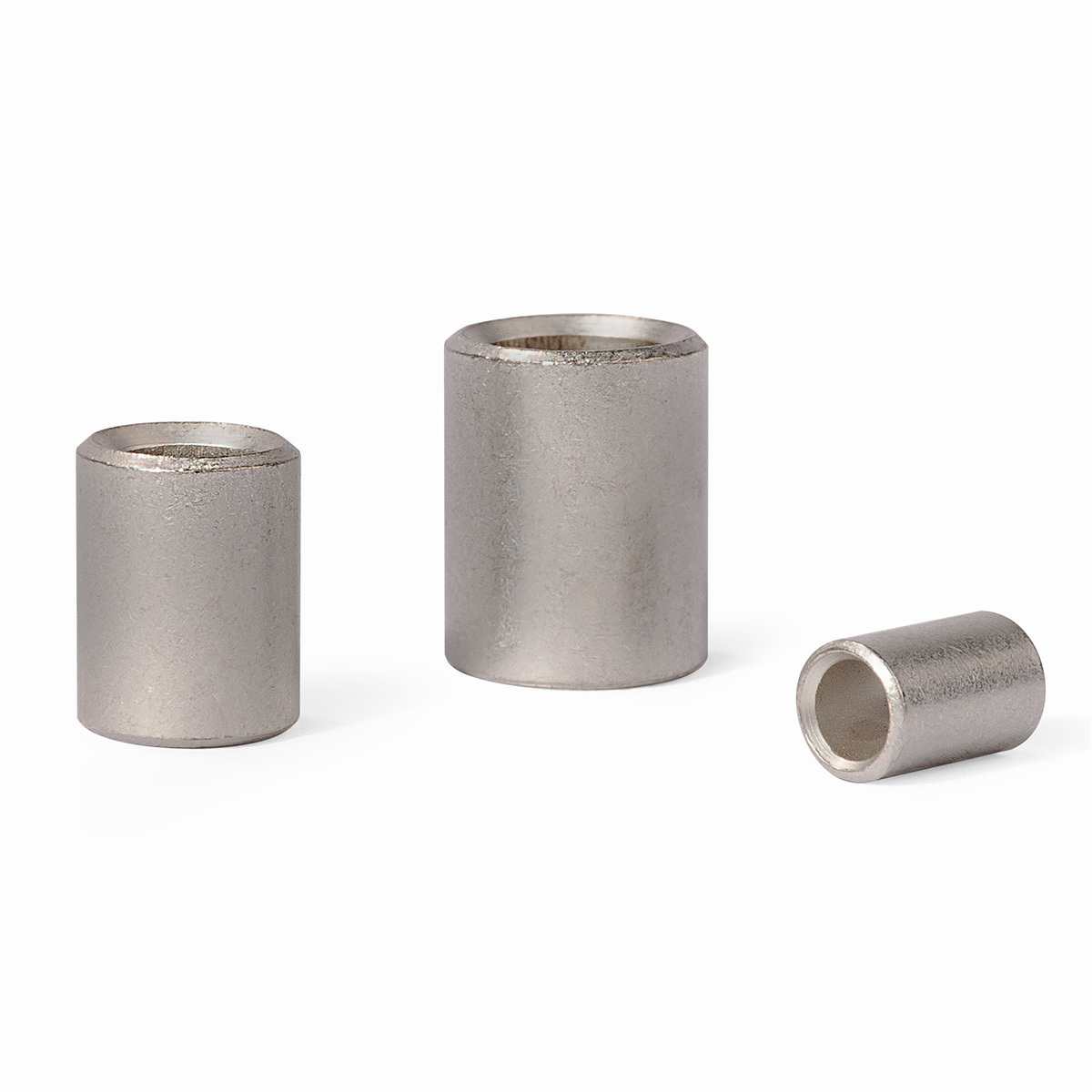

Гильзы медные под опрессовку луженые

    тип: ГМЛ-П

      (ТУ 3449-067-97284872-2015)
      • Предназначены для параллельного соединения внахлест медных проводов методом опрессовки
      • Сводная таблица применяемости ГМЛ-П
      • Материал: электротехническая медь марки М1
      • Покрытие: олово-висмутовое лужение (климатическое исполнение «Т2»)
      • Максимальное напряжение: до 1 кВ
      • Гильзы имеют сквозную конструкцию
      • Матовое лужение с добавками висмута обеспечивает повышенную коррозионную стойкость защитного покрытия
      • Снятые по краям гильзы фаски облегчают заведение провода
      • Уменьшенные габариты гильз позволяют осуществлять монтаж в условиях ограниченного пространства
      • Расширенные мультиразмерные диапазоны опрессовки
      • В пределах указанного диапазона возможно соединение в одну линию проводов разных сечений или монтаж ответвления
      • Хорошая альтернатива для монтажа проводов методом опрессовки внутри распаячной коробки
      ТД КВТ Гильзы медные под опрессовку луженые ГМЛ-П до 1кВ
      • Товарные позиции

      • Размерные характеристики (мм)

      • Технические характеристики

      • Документация на продукцию

      • Сопутствующие товары

      • Дополняющие видео

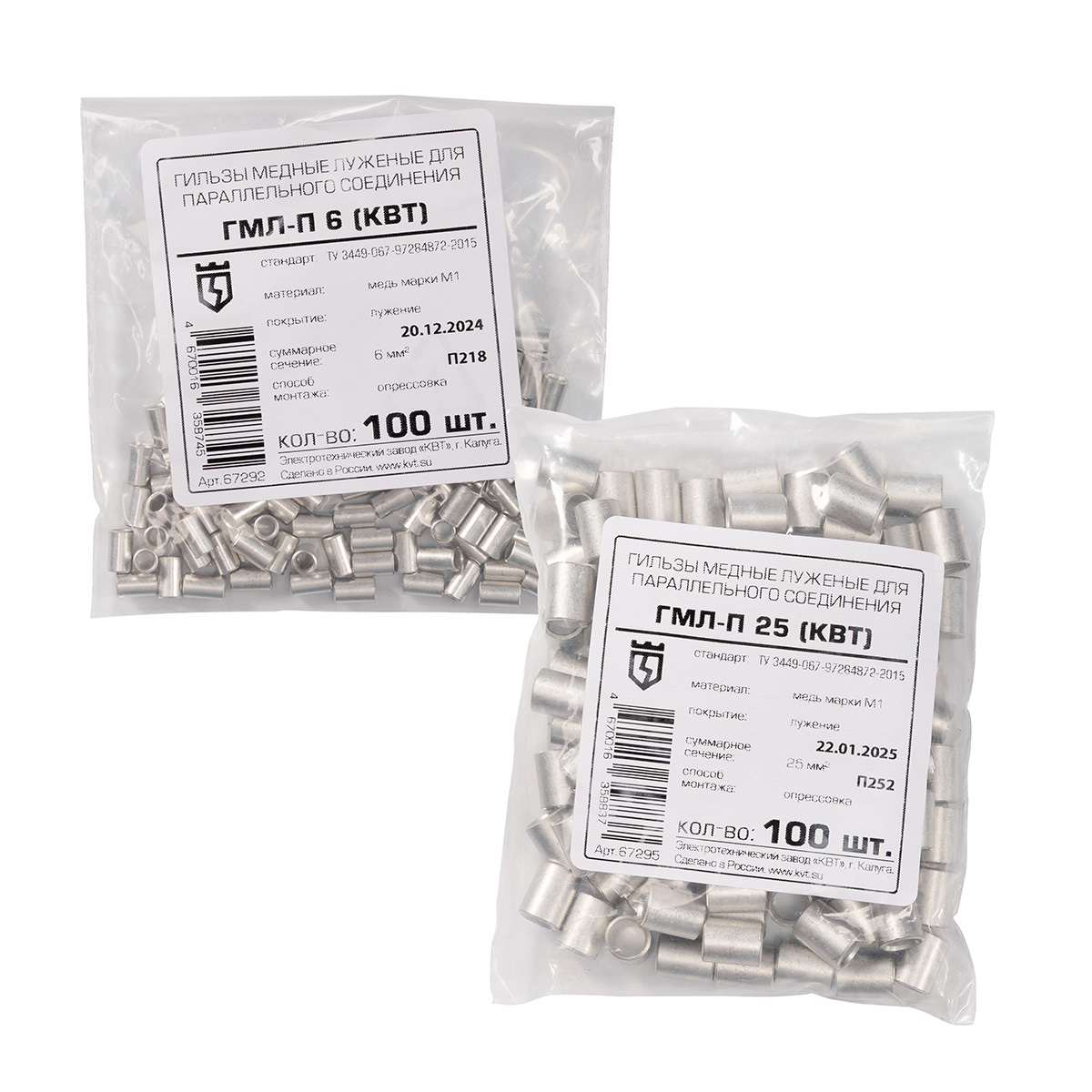

      товарные позиции Тип упаковки Кол-во ед. в упаковке ед. арт. кратность/ мин. норма отпуска цена кр опт цена опт цена
      ГМЛ-П6 п/э пакет 100 шт 67292 100 5.9 6.79 8.15
      ГМЛ-П10 п/э пакет 100 шт 67293 100 8.77 10.09 12.11
      ГМЛ-П16 п/э пакет 100 шт 67294 100 13.93 16.02 19.22
      ГМЛ-П25 п/э пакет 100 шт 67295 100 20.44 23.51 28.21

      всего позиций: 4

      товарные позиции L d d₁
      ГМЛ-П6 9 5.1 3.5
      ГМЛ-П10 10 6.5 4.5
      ГМЛ-П16 11 8.1 5.5
      ГМЛ-П25 13 9.7 6.5
      товарные позиции Особенности конструкции Рабочее напряжение, до (кВ) Сечение жилы, мм² Класс гибкости жилы Материал контактной части Покрытие контактной части Технология монтажа
      ГМЛ-П6 Параллельное соединение жил
      1
      6
      1
      2
      3
      4
      5
      6
      медь
      гальваническое лужение
      опрессовка
      ГМЛ-П10 Параллельное соединение жил
      1
      10
      1
      2
      3
      4
      5
      6
      медь
      гальваническое лужение
      опрессовка
      ГМЛ-П16 Параллельное соединение жил
      1
      16
      1
      2
      3
      4
      5
      6
      медь
      гальваническое лужение
      опрессовка
      ГМЛ-П25 Параллельное соединение жил
      1
      25
      1
      2
      3
      4
      5
      6
      медь
      гальваническое лужение
      опрессовка
