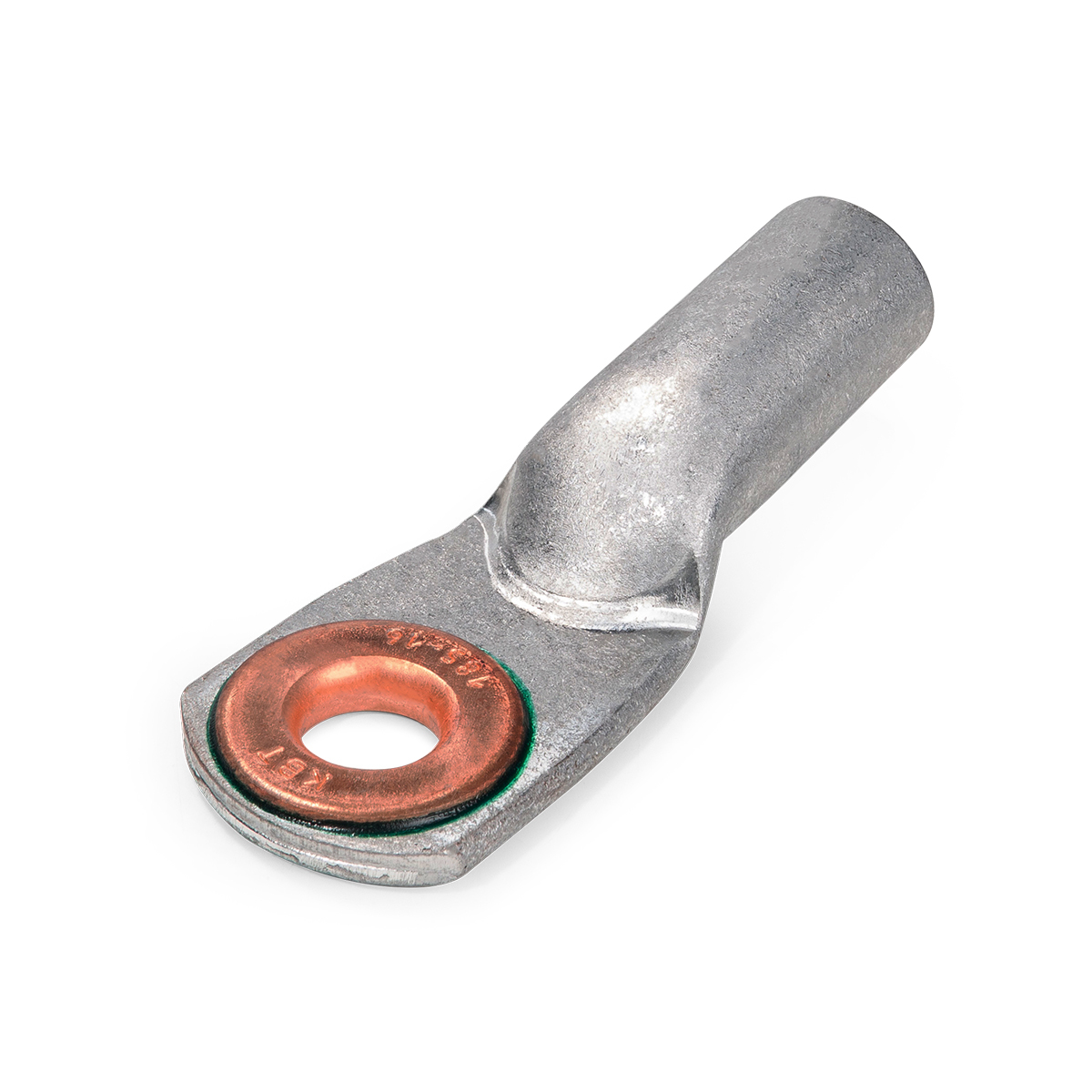

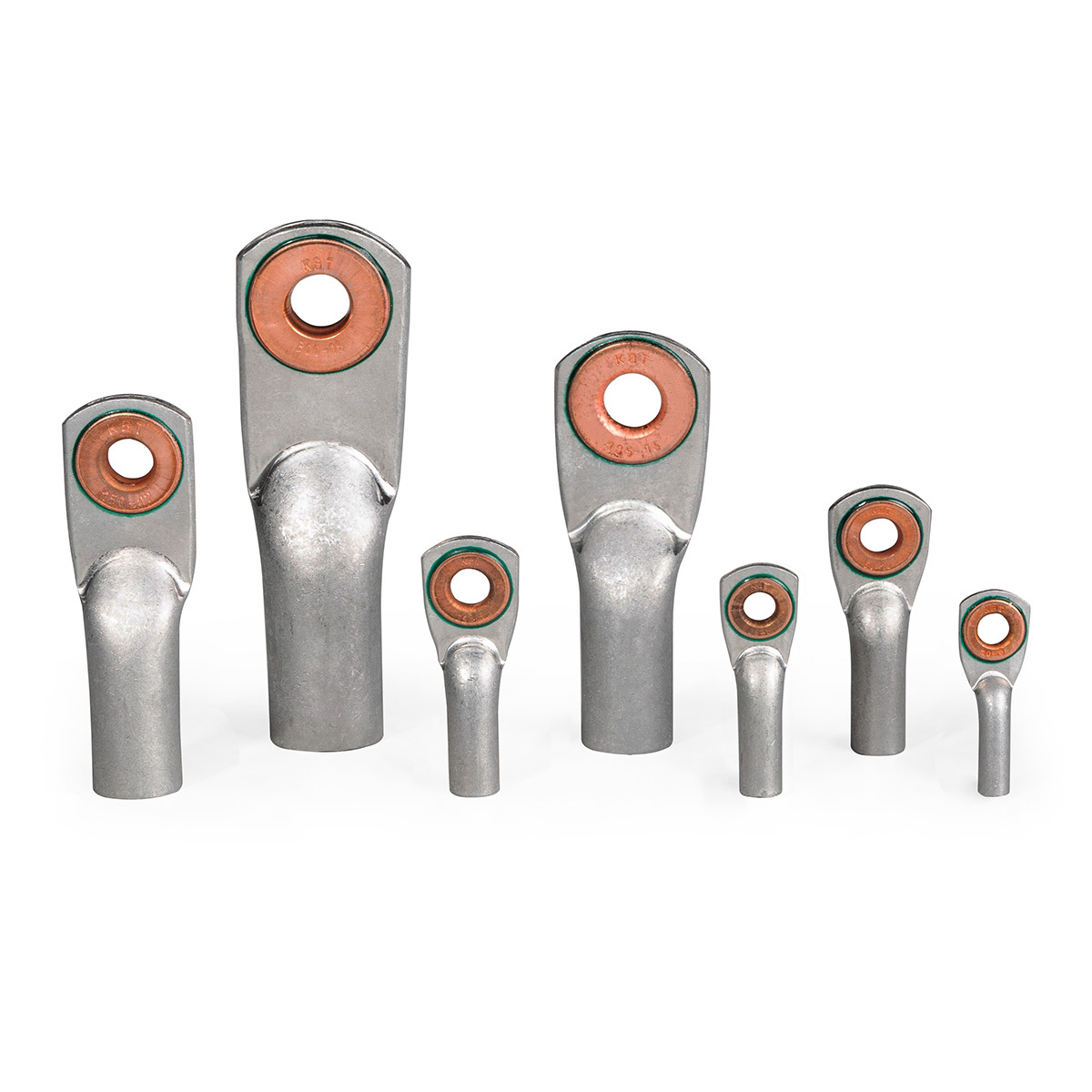

- Предназначены для оконцевания опрессовкой алюминиевых кабелей и проводов и последующего подключения их к медным шинам и клеммам электротехнических устройств
- Материал: электротехнический алюминий марки АД1 и медь марки М1
- Стыковой шов между медным кольцом и алюминиевым корпусом наконечника герметизирован высокотемпературным эпоксидным компаундом
- Новая конструкция алюмомедных наконечников соответствует европейским стандартам
- Длина наконечников и размеры трубной части соответствуют геометрии ГОСТ 9581 на кабельные алюминиевые и алюмомедные наконечники
- Секторные жилы рекомендовано скруглить набором матриц НМ-300 С (КВТ)
- Товарные позиции
- Размерные характеристики (мм)
- Технические характеристики
- Документация на продукцию
- Вопросы и ответы
- Сопутствующие товары
- Дополняющие видео

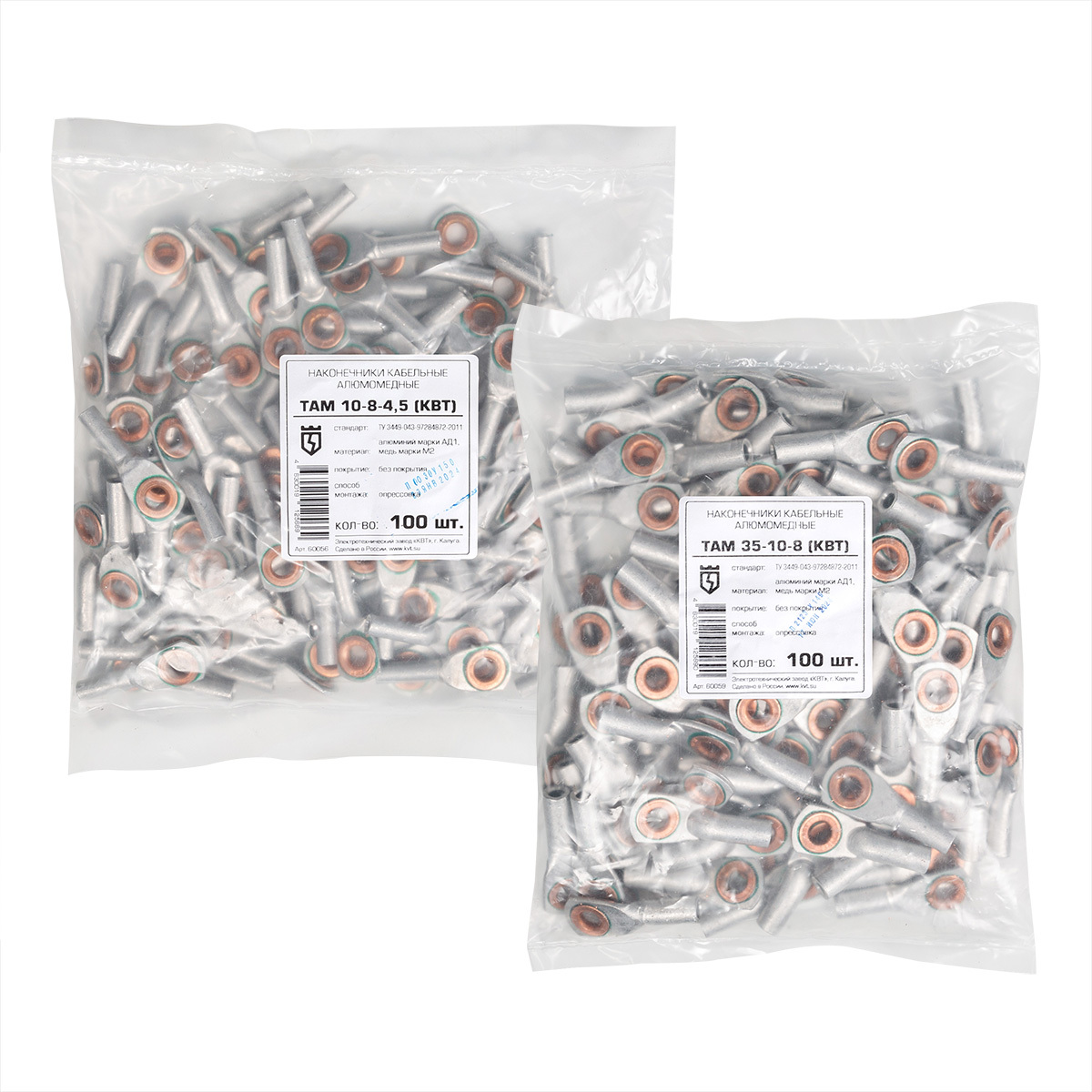

товарные позиции | Тип упаковки | Кол-во ед. в упаковке | ед. | арт. | кратность/ мин. норма отпуска | цена кр опт | цена опт | цена |
---|---|---|---|---|---|---|---|---|
ТАМ 10-8-4.5 | п/э пакет | 100 | шт | 60056 | 100 | 35.72 | 41.08 | 49.3 |
ТАМ 16-8-5,4 | п/э пакет | 100 | шт | 60057 | 100 | 37.43 | 43.04 | 51.65 |
ТАМ 25-8-7 | п/э пакет | 100 | шт | 60058 | 100 | 39.77 | 45.74 | 54.89 |
ТАМ 35-10-8 | п/э пакет | 100 | шт | 60059 | 100 | 47.39 | 54.5 | 65.4 |
ТАМ 50-10-9 | п/э пакет | 100 | шт | 60060 | 100 | 52.93 | 60.87 | 73.04 |
ТАМ 70-12-12 | п/э пакет | 50 | шт | 60061 | 50 | 69.15 | 79.52 | 95.42 |
ТАМ 95-12-13 | п/э пакет | 50 | шт | 60062 | 50 | 78.06 | 89.77 | 107.72 |
ТАМ 120-12-14 | п/э пакет | 25 | шт | 60063 | 25 | 94.28 | 108.42 | 130.1 |
ТАМ 150-12-17 | п/э пакет | 25 | шт | 60064 | 25 | 116.22 | 133.65 | 160.38 |
ТАМ 185-16-19 | п/э пакет | 25 | шт | 60065 | 25 | 143.65 | 165.2 | 198.24 |
ТАМ 240-16-20 | п/э пакет | 10 | шт | 60066 | 10 | 172.12 | 197.94 | 237.53 |
ТАМ 300-16-24 | п/э пакет | 10 | шт | 60067 | 10 | 207 | 238.05 | 285.66 |
всего позиций: 12
товарные позиции | L | B | D | D₁ | d | d₁ |
---|---|---|---|---|---|---|
ТАМ 10-8-4.5 | 54 | 21 | 9 | 16 | 8.5 | 4.5 |
ТАМ 16-8-5,4 | 59 | 24 | 9 | 17 | 10 | 5.4 |
ТАМ 25-8-7 | 62 | 25 | 9 | 17 | 12 | 7 |
ТАМ 35-10-8 | 68 | 29 | 11 | 21 | 14 | 8 |
ТАМ 50-10-9 | 75 | 30 | 11 | 23 | 16 | 9 |
ТАМ 70-12-12 | 86 | 33 | 13 | 25 | 18 | 12 |
ТАМ 95-12-13 | 89 | 37 | 13 | 28 | 20 | 13 |
ТАМ 120-12-14 | 96 | 37 | 13 | 28 | 22 | 14 |
ТАМ 150-12-17 | 107 | 37 | 13 | 28 | 24 | 17 |
ТАМ 185-16-19 | 116 | 43 | 17 | 34 | 26 | 19 |
ТАМ 240-16-20 | 126 | 46 | 17 | 37 | 28 | 20 |
ТАМ 300-16-24 | 145 | 47 | 17 | 37 | 32 | 24 |
товарные позиции | Тип коннектора | Рабочее напряжение, до (кВ) | Материал жилы | Сечение жилы, мм² | Класс гибкости жилы | Материал контактной части | Покрытие контактной части | Размер крепёжного болта | Технология монтажа |
---|---|---|---|---|---|---|---|---|---|
ТАМ 10-8-4.5 | наконечник кольцевой |
35 |
алюминий |
10 |
2 3 |
алюминий медь |
без покрытия |
М8 |
опрессовка |
ТАМ 16-8-5,4 | наконечник кольцевой |
35 |
алюминий |
16 |
2 3 |
алюминий медь |
без покрытия |
М8 |
опрессовка |
ТАМ 25-8-7 | наконечник кольцевой |
35 |
алюминий |
25 |
2 3 |
алюминий медь |
без покрытия |
М8 |
опрессовка |
ТАМ 35-10-8 | наконечник кольцевой |
35 |
алюминий |
35 |
2 3 |
алюминий медь |
без покрытия |
М10 |
опрессовка |
ТАМ 50-10-9 | наконечник кольцевой |
35 |
алюминий |
50 |
2 3 |
алюминий медь |
без покрытия |
М10 |
опрессовка |
ТАМ 70-12-12 | наконечник кольцевой |
35 |
алюминий |
70 |
2 3 |
алюминий медь |
без покрытия |
М12 |
опрессовка |
ТАМ 95-12-13 | наконечник кольцевой |
35 |
алюминий |
95 |
2 3 |
алюминий медь |
без покрытия |
М12 |
опрессовка |
ТАМ 120-12-14 | наконечник кольцевой |
35 |
алюминий |
120 |
2 3 |
алюминий медь |
без покрытия |
М12 |
опрессовка |
ТАМ 150-12-17 | наконечник кольцевой |
35 |
алюминий |
150 |
2 3 |
алюминий медь |
без покрытия |
М12 |
опрессовка |
ТАМ 185-16-19 | наконечник кольцевой |
35 |
алюминий |
185 |
2 3 |
алюминий медь |
без покрытия |
М16 |
опрессовка |
ТАМ 240-16-20 | наконечник кольцевой |
35 |
алюминий |
240 |
2 3 |
алюминий медь |
без покрытия |
М16 |
опрессовка |
ТАМ 300-16-24 | наконечник кольцевой |
35 |
алюминий |
300 |
2 3 |
алюминий медь |
без покрытия |
М16 |
опрессовка |
Как правильно опрессовывать алюминиевые наконечники и гильзы?
Оконцевание и соединение алюминиевых кабелей имеет свои особенности и специфику. При контакте с атмосферой, на поверхности алюминия достаточно быстро образуется окисловый слой. Весь процесс занимает всего несколько минут. Проблема в том, что в отличие от меди, алюминиевый окисловый слой является плохо проводящим. Поэтому, сразу после снятия изоляции с кабеля, жила должна быть зачищена кордощеткой до металлического блеска и смазана кварце-вазелиновой пастой. Если жила секторная (треугольная в сечении), то перед опрессовкой ее необходимо скруглить при помощи матриц НМ-300-С «КВТ». Внутренняя поверхность гильзы или хвоствика наконечника также должна быть смазана кварце-вазилиновой пастой. Все инструменты и матрицы должны быть подготовлены заранее, и опрессовка должна быть проведена незамедлительно.
Я предпочитаю только пайку как самый надежный метод контактных соединений…
За последние 60 лет, техника опрессовки продвинулась достаточно далеко. Появилось новое поколение различных видов наконечников, которые предполагают исключительно непаянный способ соединения, а также профессиональный инструмент и калиброванные матрицы для обжима каждого типа наконечников. Развитие технического прогресса, стимулировавшее новые технологии контактных соединений, убедительно показывает правильность тренда: и авиастроение, и космическая отрасль, не говоря уже об обычной электромонтажной практике, практически полностью перешли на непаянные технологии. Немаловажным является так же вопрос здоровья, поскольку, в большинстве своем, в России пайка по-прежнему осуществляется припоями, содержащими свинец.
Медные наконечники KLAUKE обладают повышенной пластичностью, благодаря термообработке. Что можете сказать о технологии производства наконечников «КВТ»?
В презентационных материалах компании KLAUKE действительно говорится о том, что их медные наконечники обладают особой «текучестью» и пластичностью при опрессовке, поскольку «непосредственно перед лужением, они проходят термообработку». Актуальность термообработки объясняется необходимостью снятия внутренних напряжений металла, образовавшихся при штамповке. Явление, о котором говорит уважаемая компания понятно. Увеличение твердости металла (в данном случае, меди) в процессе любых механических операций, будь то штамповка или гибка, действительно имеет место и на профессиональном жаргоне, применительно к штамповке, носит название «наклеп». Однако абсолютно непонятно, какое отношение эти известные процессы имеют к медным наконечникам, сделанным из трубы. Ведь «наклепу» и стрессу подвергается не трубная часть, а сплющиваемая лопатка и переходная зона деформации лопатка-хвостовик. Каким образом затвердение металла коснется трубной части, на которой и производится опрессовка?! Совершенно по-другому ситуация обстоит с изолированными наконечниками, наконечниками под пайку и штифтовыми наконечниками. Характерной особенностью этих типов наконечников является то, что все они сделаны из листа, а не из трубы. Все они миниатюрны, поэтому «наклеп» и стресс, возникшие в одном месте, отзываются в близлежащих. И самое главное, для того, чтобы превратить изначально плоскую контактную часть таких наконечников в круглую, требуется не один, а от 2 до 4 ударов пресса, выполняющего данную операцию. Именно В ЭТОМ СЛУЧАЕ отпуск наконечников и приведение их к мягкому, пластичному состоянию в термопечи становится абсолютно необходимым. Данный производственный этап — «дополнительная обработка перед лужением», в обязательном порядке присутствует для наконечников под пайку, наконечников НШП и изолированных наконечников, выпускаемых на заводе «КВТ». Возвращаясь к технологии «КВТ» по наконечникам, сделанным из трубы, следует отметить, что медная труба, используемая при их производстве, заказывается изначально — только мягкая. А потому, на наш взгляд, термическая обработка перед лужением здесь не требуется. Термический отпуск изделий был бы оправдан в единственном случае — если заказывается более дешевая твердая медная труба.
Нужно ли пользоваться таблицей для подбора наконечников для опрессовки алюминиевых наконечников по ГОСТ?
По алюминиевым гостовским наконечникам, ситуация на порядок лучше, чем с аналогичными медными наконечниками. Номинал алюминиевых наконечников ТА по ГОСТ 9581-80 соответствует номиналу кабельных алюминиевых жил 1-го и 2-го классов. То есть сечение любого из существующих алюминиевых кабелей (если жила круглая) соответствует номиналу алюминиевого или алюмо-медного наконечника по ГОСТ 9581-80.
Производите ли вы изделия по чертежам заказчика?
В дополнение к основному номенклатурному ряду кабельных наконечников и гильз, серийно выпускаемых заводом «КВТ», возможно изготовление партий нестандартных изделий по индивидуальным заказам. Инженеры завода «КВТ» могут также оказать помощь в разработке, сопровождении технической документации и в проведении необходимых испытаний.
Как правильно подобрать кабельный наконечник?
Правильный выбор наконечника – первый ответственный этап, от которого напрямую зависит качество и надежность смонтированной контактной клеммы. Золотое правило гласит: «внутренний диаметр хвостовика наконечника должен оптимально соответствовать диаметру зачищенной жилы». То есть кабельная жила должна заходить в наконечник с минимальным люфтом. Для наконечников типа ТА, ТАМ, ТМЛ(DIN), ТМЛс, НШП выбор не представляет проблемы, поскольку номинал наконечников соответствует сечению кабельной жилы. Сложности возникают при подборе медных наконечников ТМ и ТМЛ по ГОСТ 7386-80. Есть два пути. — В качестве навигатора, можно использовать специальную таблицу подбора из ГОСТ. Однако для пользования таблицей, требуется знать класс гибкости кабельной жилы. То есть, как минимум, нужно знать марку кабеля и желательно визуально представлять, как выглядит сама жила. — В идеале, необходимо измерить фактический диаметр жилы, на которой предполагается монтаж. Измерять следует саму жилу, а не кабель в изоляции. Зная диаметр жилы, можно воспользоваться номенклатурой наконечников ТМ/ТМЛ из каталога или соответствующей страничкой на нашем сайте и найти в обозначениях наконечников размер внутреннего диаметра хвостовика. Это третья цифра в обозначении наконечников, например, цифра «13» в позиции ТМЛ 70-10-13 «КВТ». Подбор наконечников должен осуществляться таким образом, чтобы эта цифра была максимально близка (но не меньше!) к наружному диаметру жилы.
