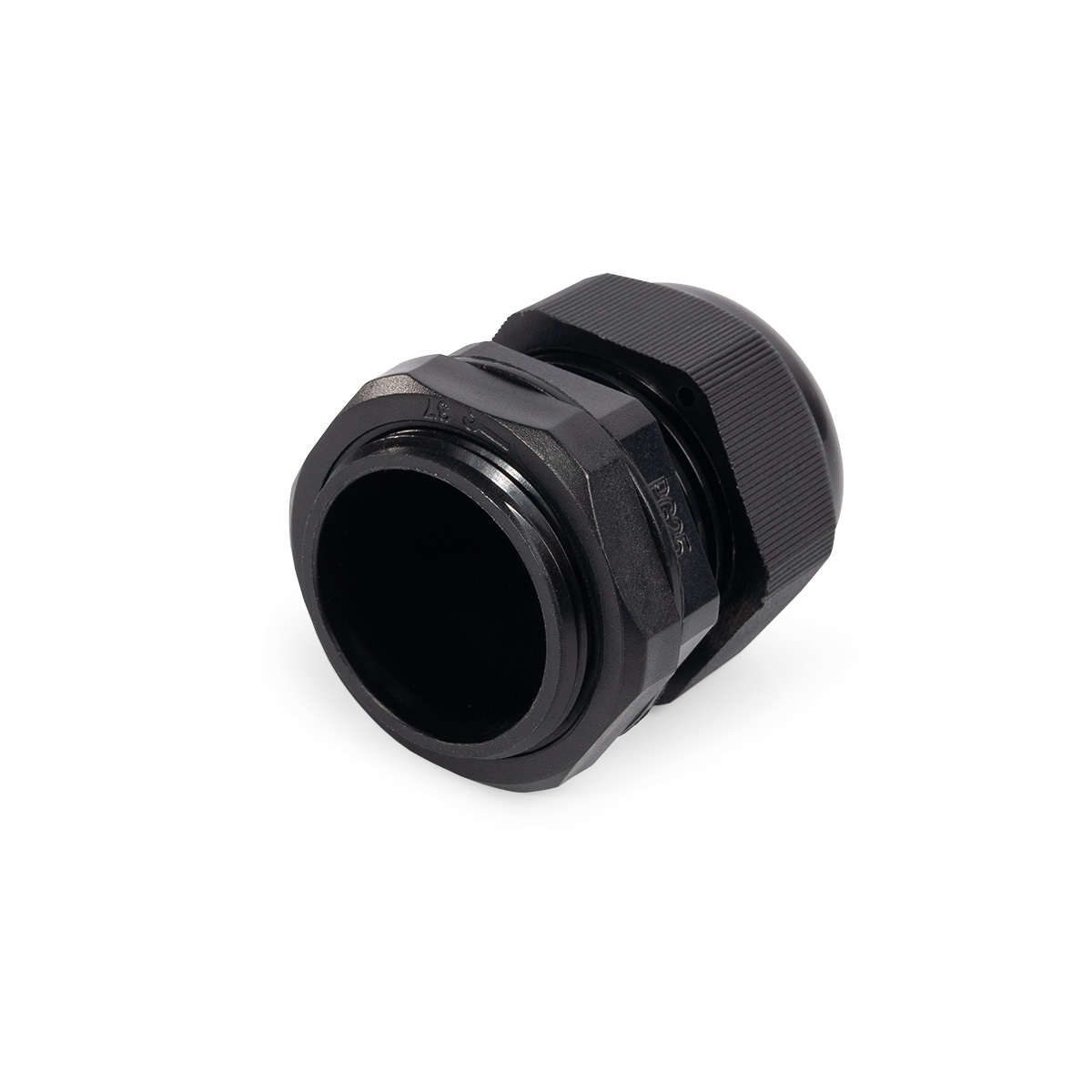

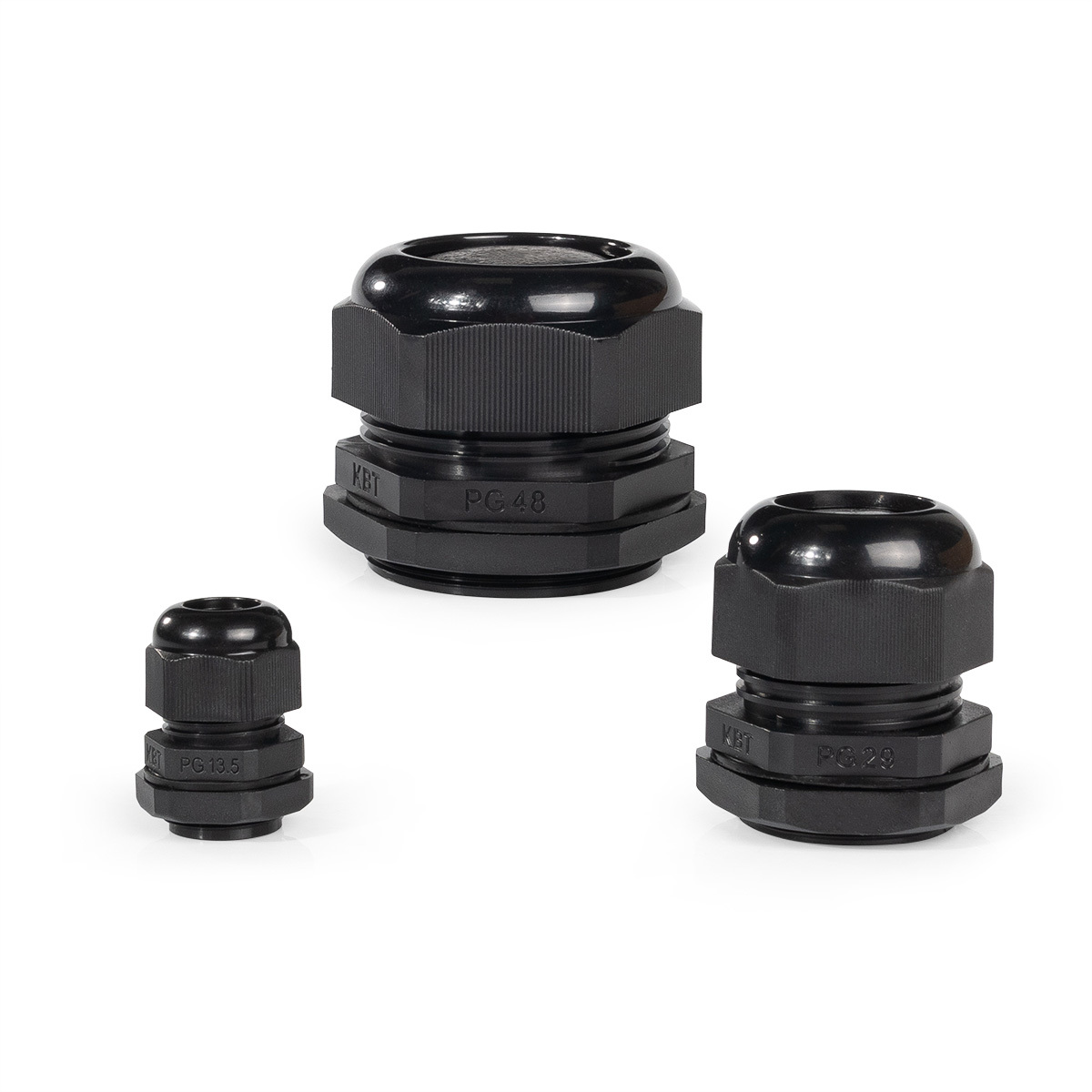

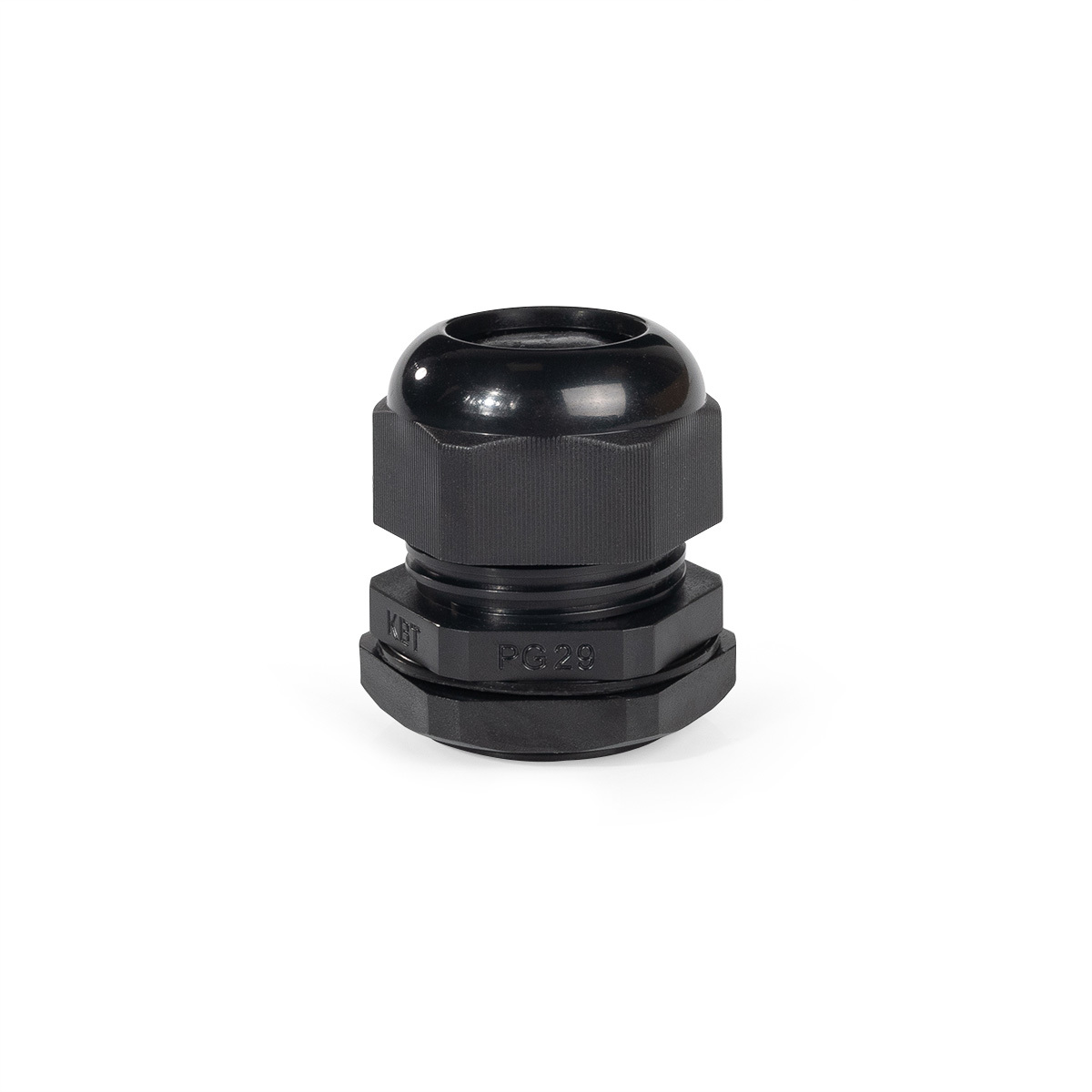

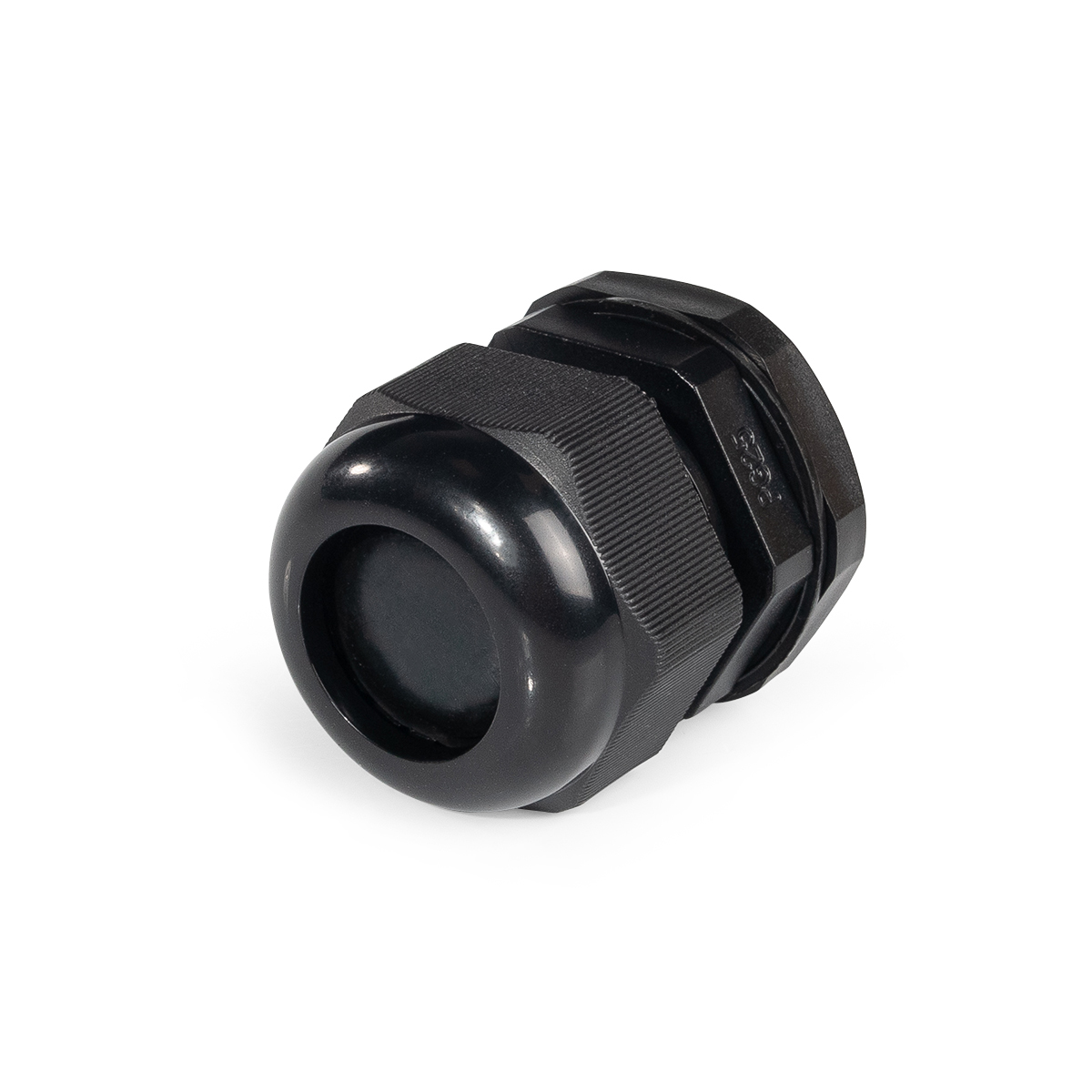

Кабельный ввод пластиковый с резьбой «PG»

Серия

СТАНДАРТ

тип: PG

Нейлон 6.6
Cтойкость к погодным условиям
Не поддерживает горение
Вибростойкие
Маслостойкие
Морозоустойчивые
Не содержат галогенов
Многоразового использования
Легкая модель
Диэлектрические до 1 кВ
Малодымные при горении
Влагостойкие
Степень защиты IP68

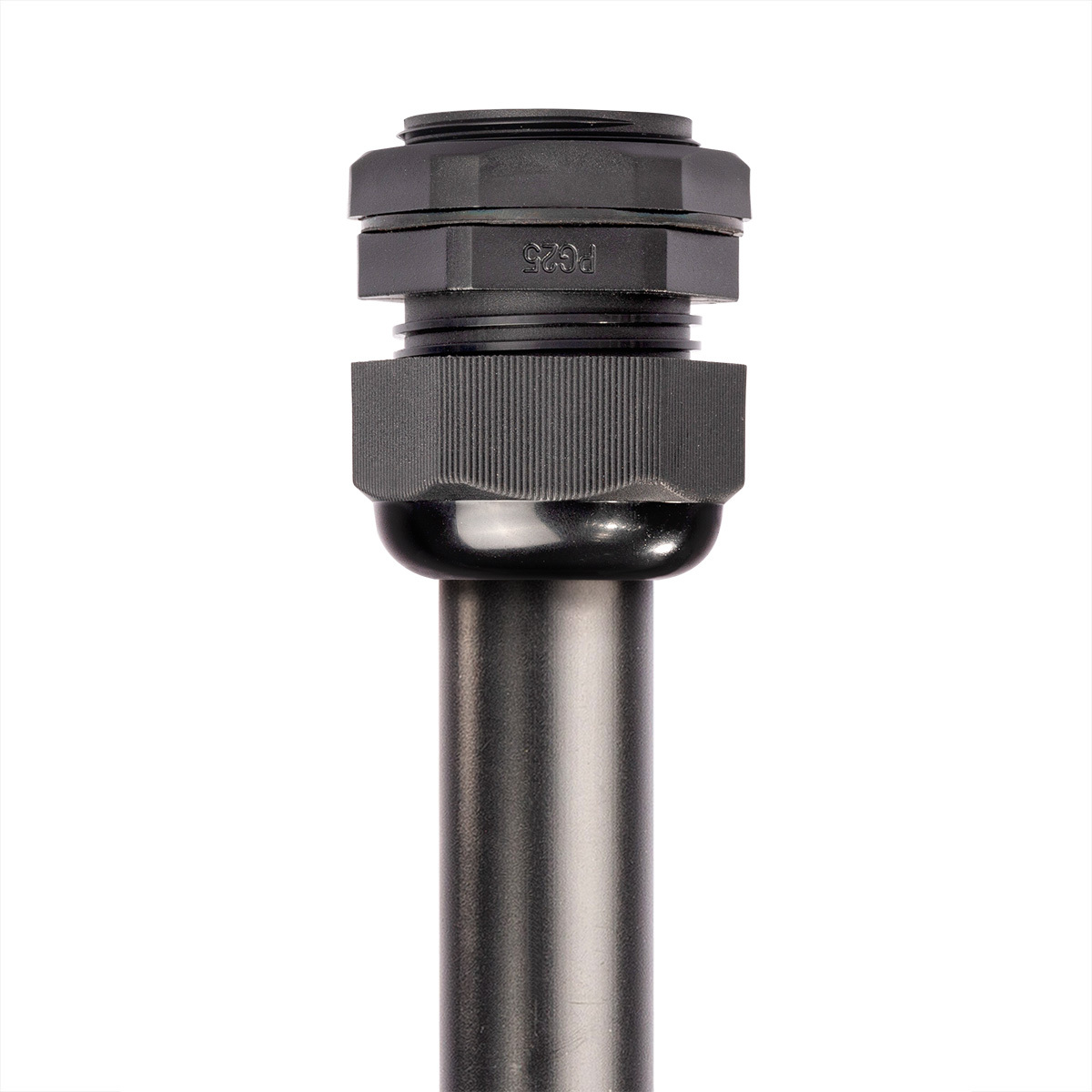

Предназначены для герметичного ввода-вывода кабелей и проводов в корпусах щитового электрооборудования
Материал корпуса: нейлон 6.6, самозатухающий, не содержит галогенов по UL94V2
Материал уплотнителя: неопрен
Цвет: черный
Температура эксплуатации: от -40 °С до +100 °С, кратковременно +120°С
Тип резьбы: PG- электроарматурная по DIN 40430

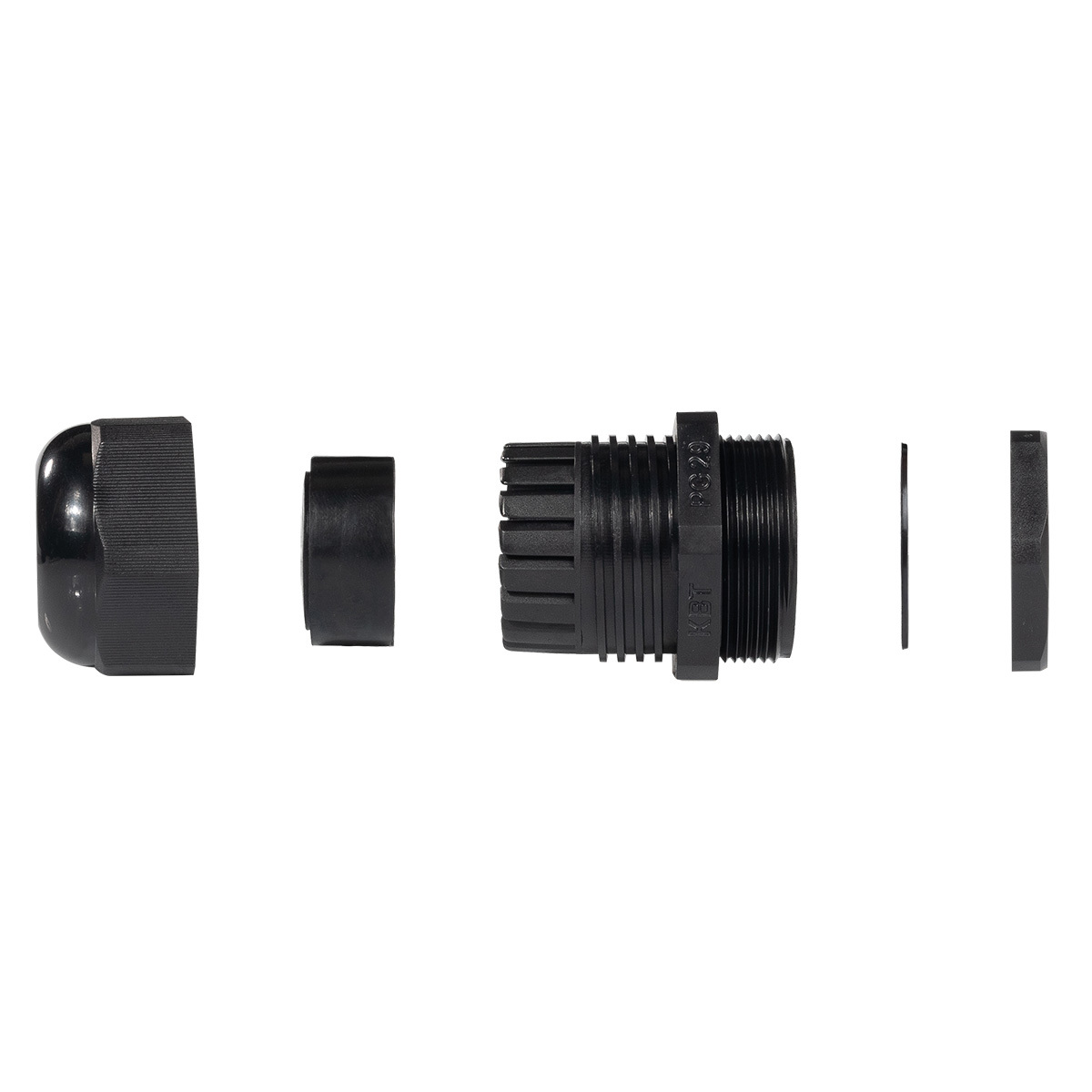

Конструкция прижимной гайки имеет специальные стопорные засечки, предотвращающие саморазвинчивание
Степень защиты IP 68
Стойкие к синтетическим маслам и всем видам топлива
Маркировка размера ключа на крепежной гайке
Защитная мембрана предотвращает попадание пыли
Рекомендуемый инструмент:
- системы гидравлические для пробивки отверстий:
- прессы гидравлические для пробивки отверстий:
- набор матриц НМПО-PG для монтажа кабельных вводов серии PG

Эксплуатационные характеристики

Гарантийный срок хранения 2 года

Гарантийный срок эксплуатации 3 года

Срок службы 5 лет

Документация на продукцию

Паспорт на нейлоновые кабельные вводы PG, PG-R

Инструкция по монтажу на кабельные вводы

Сертификация

Отказное письмо: продукция Fortisflex

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
88639	PG 7 (3-6.5 мм) PG 7 (3-6.5 мм)	100	шт	11.02
88640	PG 9 (4-8 мм) PG 9 (4-8 мм)	100	шт	12.88
88641	PG 11 (5-10 мм) PG 11 (5-10 мм)	100	шт	17.29
88642	PG 13.5 (6-12 мм) PG 13.5 (6-12 мм)	100	шт	20.14
88643	PG 16 (10-14 мм) PG 16 (10-14 мм)	100	шт	26.15
88644	PG 19 (12-16 мм) PG 19 (12-16 мм)	50	шт	28.33
88645	PG 21 (13-18 мм) PG 21 (13-18 мм)	50	шт	38.96
88646	PG 25 (16-20 мм) PG 25 (16-20 мм)	50	шт	47.23
88647	PG 29 (18-25 мм) PG 29 (18-25 мм)	50	шт	63.94
88648	PG 36 (22-32 мм) PG 36 (22-32 мм)	25	шт	109.43
88649	PG 42 (32-38 мм) PG 42 (32-38 мм)	20	шт	140.46
88650	PG 48 (37-44 мм) PG 48 (37-44 мм)	20	шт	174.73
89070	PG 63 (42-50 мм) PG 63 (42-50 мм)	5	шт	313.36

Всего позиций: 13

SKU	товарные позиции	Тип соединения	Материал корпуса	Материал уплотнителя	Тип резьбы	Вводная резьба	Диапазон кабелей, мм	Номинальный диаметр, мм	Внутренний диаметр, мм	Длина резьбы, мм	Степень защиты от влаги и пыли	Температура эксплуатации, °С
88639	PG 7 (3-6.5 мм) PG 7 (3-6.5 мм)	ввод	нейлон 6.6	неопрен	PG	PG7	3-6.5	12.5	6.5	8	IP 68	-40...100
88640	PG 9 (4-8 мм) PG 9 (4-8 мм)	ввод	нейлон 6.6	неопрен	PG	PG9	4-8	15.5	8	8	IP 68	-40...100
88641	PG 11 (5-10 мм) PG 11 (5-10 мм)	ввод	нейлон 6.6	неопрен	PG	PG11	5-10	18.6	10	9	IP 68	-40...100
88642	PG 13.5 (6-12 мм) PG 13.5 (6-12 мм)	ввод	нейлон 6.6	неопрен	PG	PG13,5	6-12	20.4	12	10	IP 68	-40...100
88643	PG 16 (10-14 мм) PG 16 (10-14 мм)	ввод	нейлон 6.6	неопрен	PG	PG16	10-14	22.5	14	10	IP 68	-40...100
88644	PG 19 (12-16 мм) PG 19 (12-16 мм)	ввод	нейлон 6.6	неопрен	PG	PG19	12-16	24	16	10	IP 68	-40...100
88645	PG 21 (13-18 мм) PG 21 (13-18 мм)	ввод	нейлон 6.6	неопрен	PG	PG21	13-18	28.3	18	10	IP 68	-40...100
88646	PG 25 (16-20 мм) PG 25 (16-20 мм)	ввод	нейлон 6.6	неопрен	PG	PG25	16-20	30	20	11	IP 68	-40...100
88647	PG 29 (18-25 мм) PG 29 (18-25 мм)	ввод	нейлон 6.6	неопрен	PG	PG29	18-25	37	25	12	IP 68	-40...100
88648	PG 36 (22-32 мм) PG 36 (22-32 мм)	ввод	нейлон 6.6	неопрен	PG	PG36	22-32	47	32	14	IP 68	-40...100
88649	PG 42 (32-38 мм) PG 42 (32-38 мм)	ввод	нейлон 6.6	неопрен	PG	PG42	32-38	54	38	14	IP 68	-40...100
88650	PG 48 (37-44 мм) PG 48 (37-44 мм)	ввод	нейлон 6.6	неопрен	PG	PG48	37-44	59.3	44	14.5	IP 68	-40...100
89070	PG 63 (42-50 мм) PG 63 (42-50 мм)	ввод	нейлон 6.6	неопрен	PG	PG63	42-50	71	50	28	IP 68	-40...100

Всего позиций: 13

SKU	товарные позиции	H	S	S₁	D	GL	AG
88639	PG 7 (3-6.5 мм) PG 7 (3-6.5 мм)	21	18	17	6.5	8	12.5
88640	PG 9 (4-8 мм) PG 9 (4-8 мм)	24.5	22	19	8	8	15.5
88641	PG 11 (5-10 мм) PG 11 (5-10 мм)	26.5	24	22	10	9	18.6
88642	PG 13.5 (6-12 мм) PG 13.5 (6-12 мм)	26	27	24	12	10	20.4
88643	PG 16 (10-14 мм) PG 16 (10-14 мм)	29	30	27	14	10	22.5
88644	PG 19 (12-16 мм) PG 19 (12-16 мм)	30	30	27	16	10	24.0
88645	PG 21 (13-18 мм) PG 21 (13-18 мм)	33.5	36	33	18	10	28.3
88646	PG 25 (16-20 мм) PG 25 (16-20 мм)	34	37	36	20	11	30.0
88647	PG 29 (18-25 мм) PG 29 (18-25 мм)	40	46	42	25	12	37.0
88648	PG 36 (22-32 мм) PG 36 (22-32 мм)	45	58	52	32	14	47.0
88649	PG 42 (32-38 мм) PG 42 (32-38 мм)	47	64	60	38	14	54.0
88650	PG 48 (37-44 мм) PG 48 (37-44 мм)	49	70	64	44	14.5	59.3
89070	PG 63 (42-50 мм) PG 63 (42-50 мм)	58	82	77	50	28	71.0

Всего позиций: 13

SKU	товарные позиции	.stp
88639	PG 7 (3-6.5 мм) PG 7 (3-6.5 мм)
88640	PG 9 (4-8 мм) PG 9 (4-8 мм)
88641	PG 11 (5-10 мм) PG 11 (5-10 мм)
88642	PG 13.5 (6-12 мм) PG 13.5 (6-12 мм)
88643	PG 16 (10-14 мм) PG 16 (10-14 мм)
88644	PG 19 (12-16 мм) PG 19 (12-16 мм)
88645	PG 21 (13-18 мм) PG 21 (13-18 мм)
88646	PG 25 (16-20 мм) PG 25 (16-20 мм)
88647	PG 29 (18-25 мм) PG 29 (18-25 мм)
88648	PG 36 (22-32 мм) PG 36 (22-32 мм)
88649	PG 42 (32-38 мм) PG 42 (32-38 мм)
88650	PG 48 (37-44 мм) PG 48 (37-44 мм)
89070	PG 63 (42-50 мм) PG 63 (42-50 мм)

Всего позиций: 13
