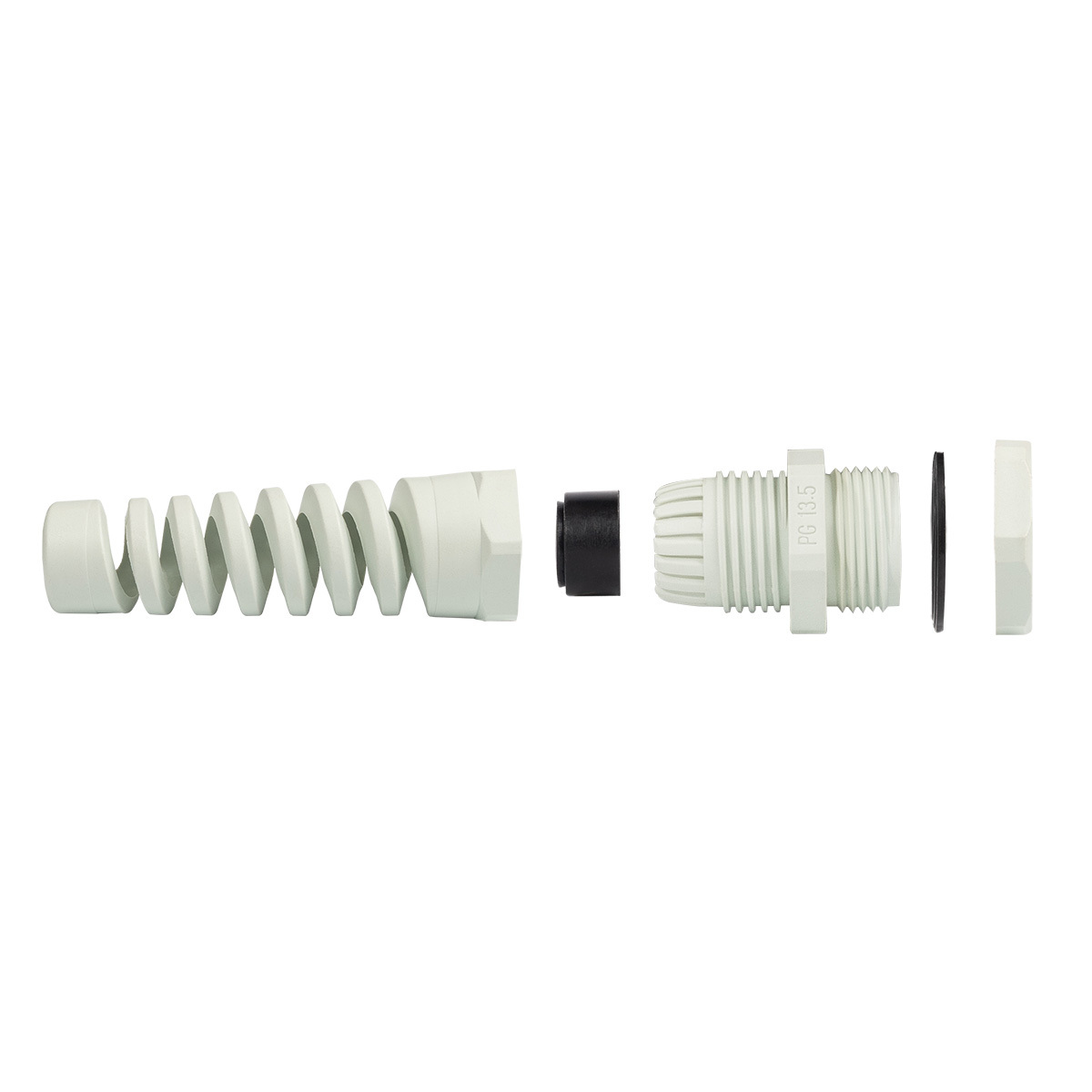

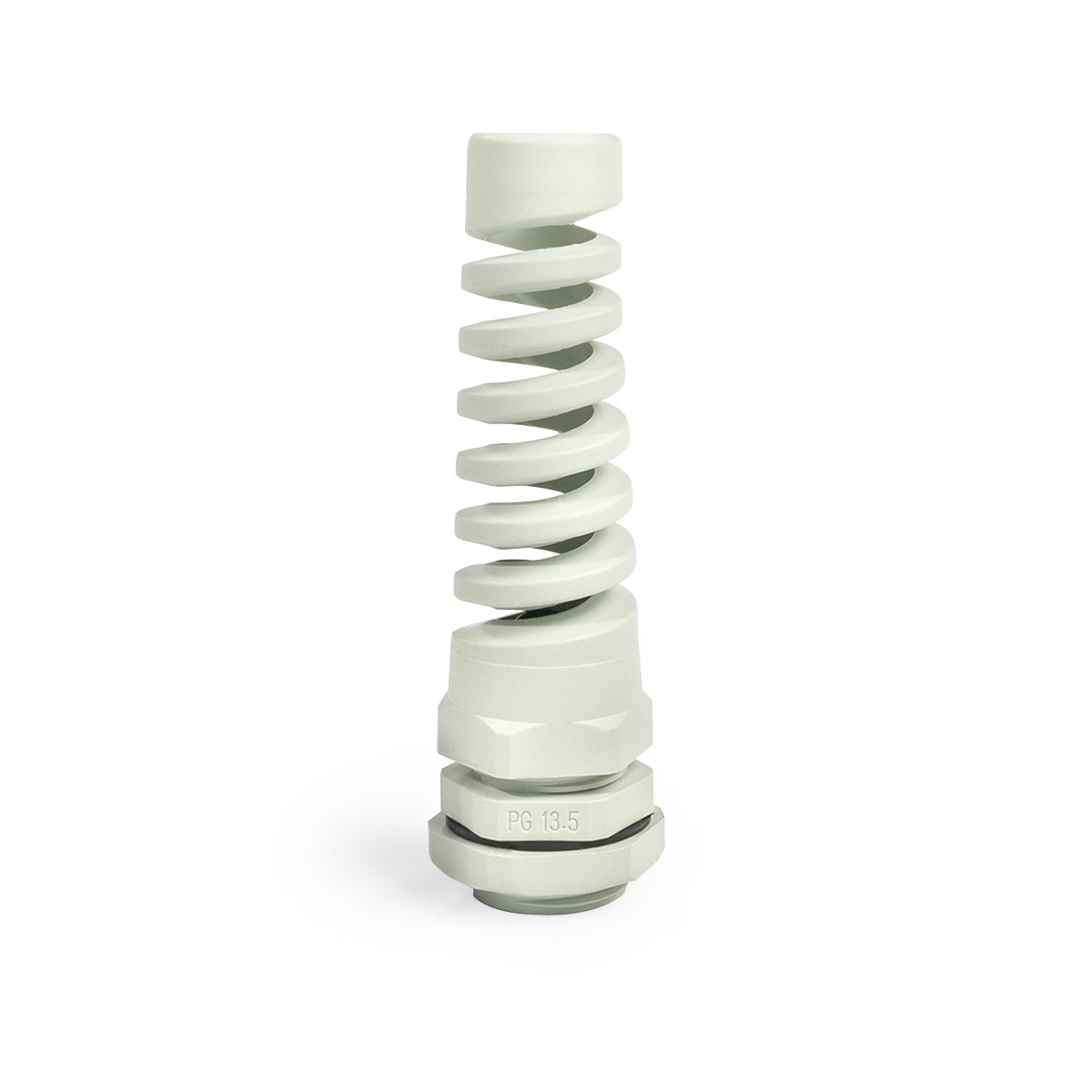

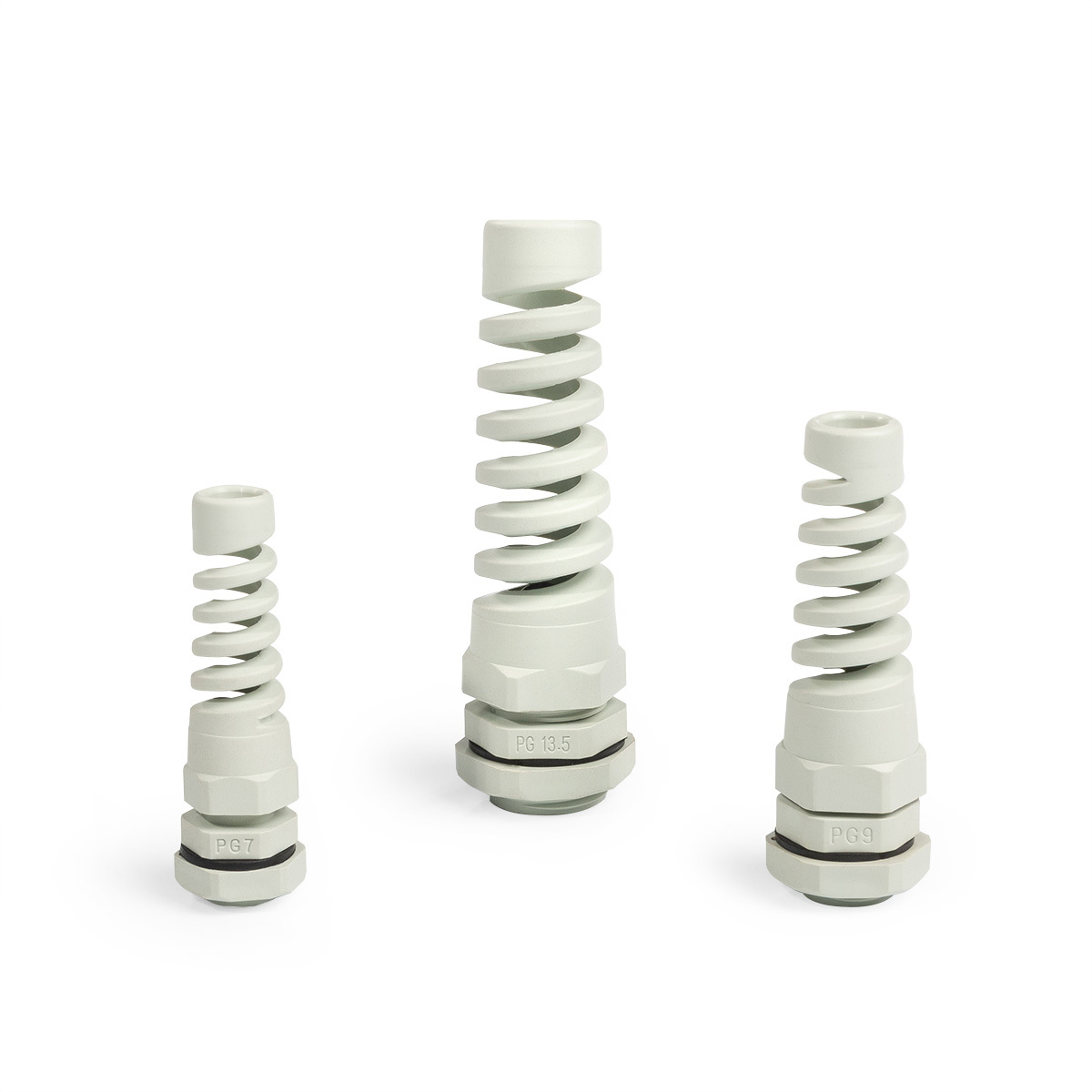

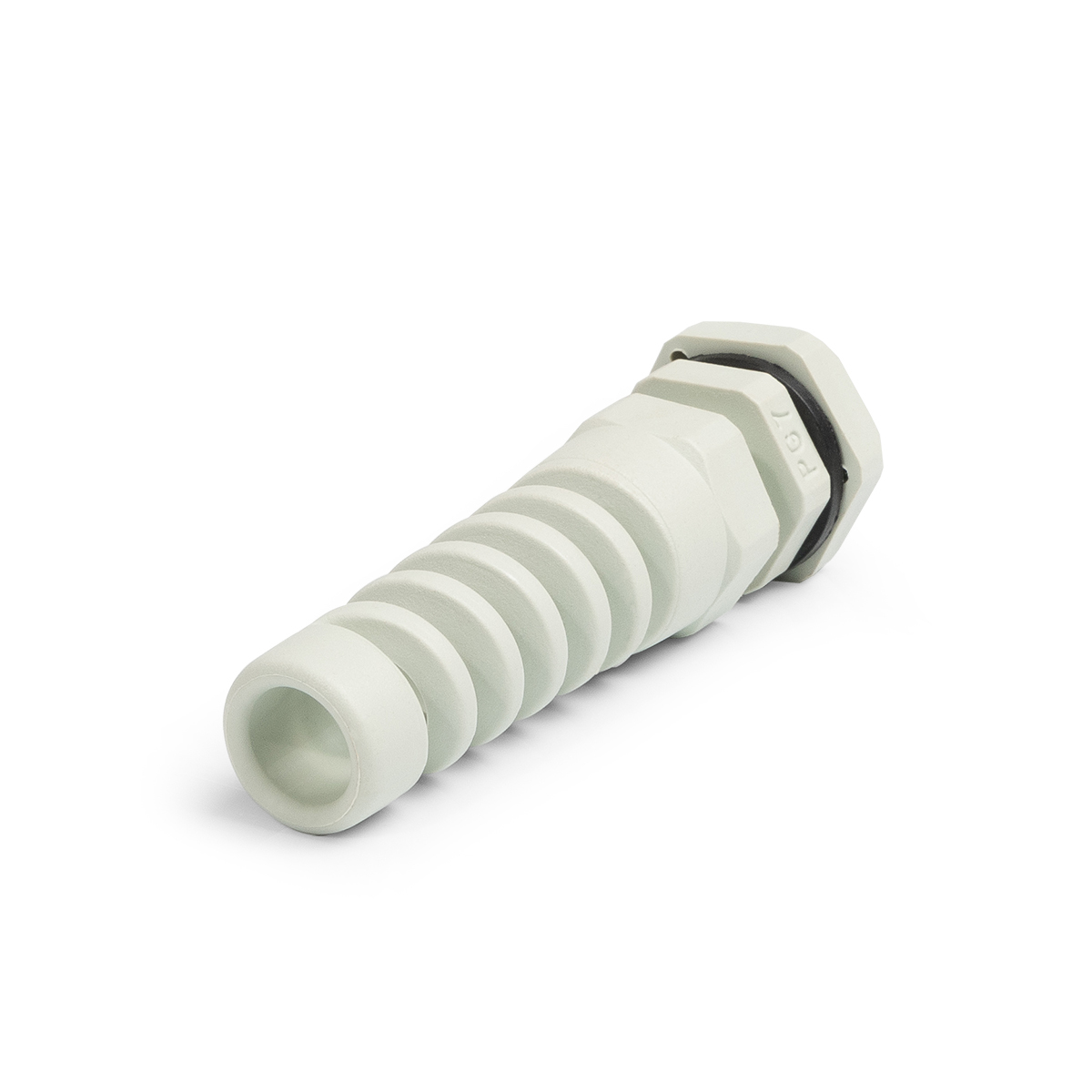

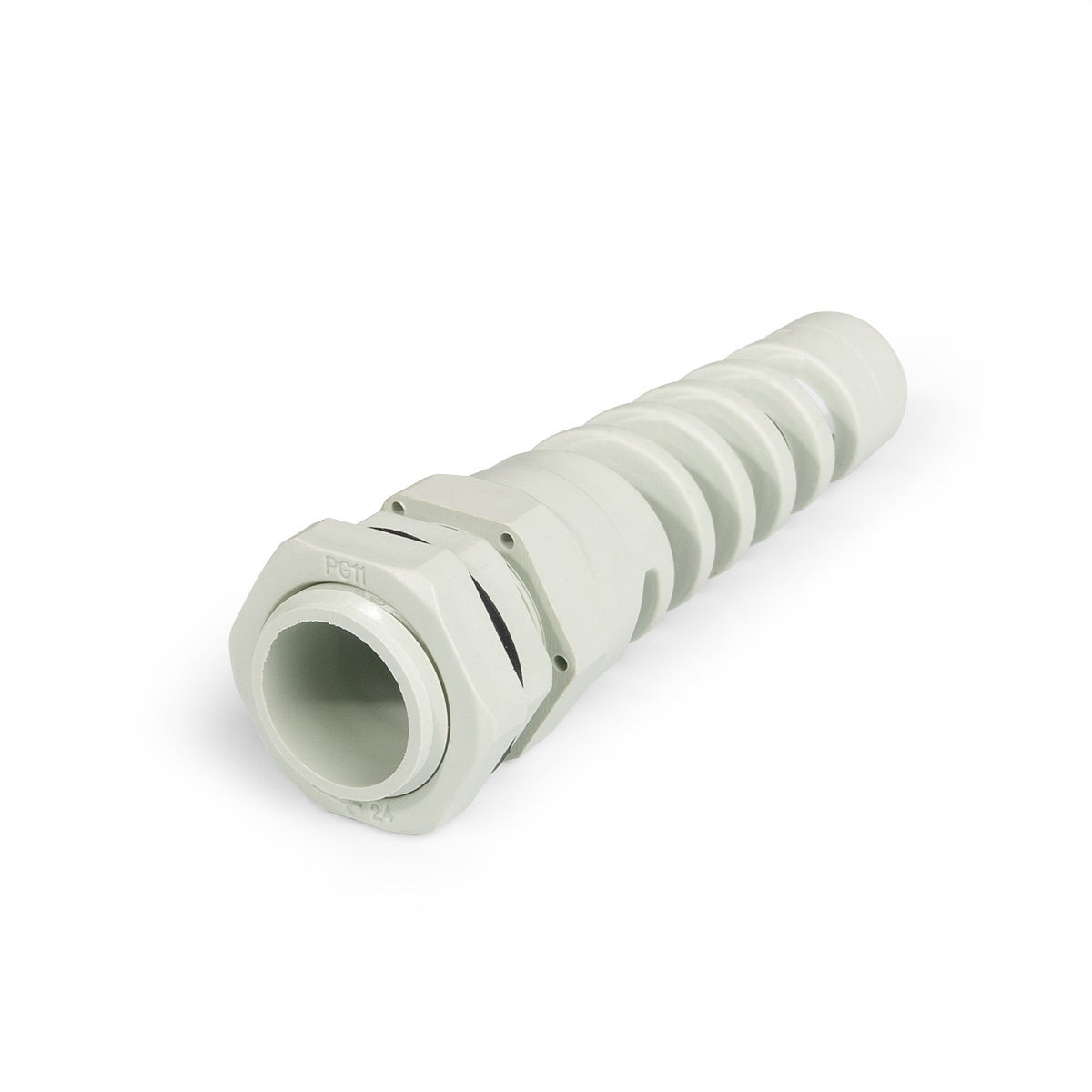

Кабельный ввод герметичный спиральный

Серия

СТАНДАРТ

тип: PG-R

Нейлон 6.6
Cтойкость к погодным условиям
Не поддерживает горение
Вибростойкие
Маслостойкие
Морозоустойчивые
Не содержат галогенов
Многоразового использования
Легкая модель
Диэлектрические до 1 кВ
Малодымные при горении
Влагостойкие
Степень защиты IP68

Предназначены для герметичного ввода-вывода кабелей и проводов в корпусах щитового электрооборудования
Материал корпуса: нейлон 6.6, самозатухающий, не содержит галогенов, устойчивый к UV-излучению
Материал уплотнителя: неопрен
Цвет: светло-серый
Температура эксплуатации: от -40 °С до +100 °С
Тип резьбы: PG
Конструкция прижимной гайки имеет специальные стопорные засечки, предотвращающие саморазвинчивание
Степень защиты IP 68
Электрическая прочность: 60 кВ/мм
Удельное сопротивление: 1*1012 Ом см
Стойкие к синтетическим маслам и всем видам топлива
Маркировка размера ключа на крепежной гайке

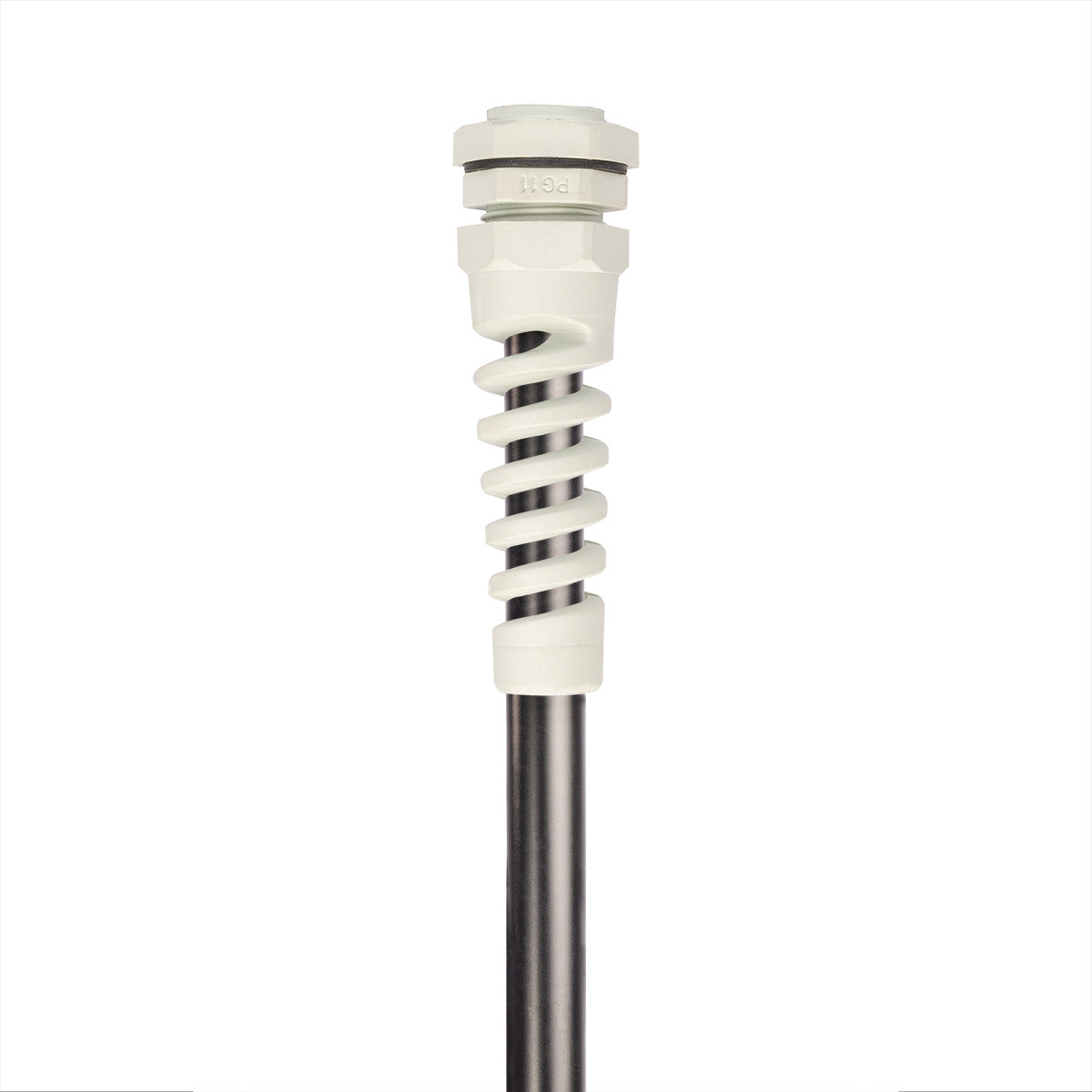

Конструкция хвостовика препятствует критическому перегибу и излому провода
Защитная мембрана предотвращает попадание пыли
Рекомендуемый инструмент:
- системы гидравлические для пробивки отверстий:
- прессы гидравлические для пробивки отверстий:
- набор матриц НМПО-PG для монтажа кабельных вводов серии PG

Эксплуатационные характеристики

Гарантийный срок хранения 3 года

Гарантийный срок эксплуатации 3 года

Срок службы 5 лет

Документация на продукцию

Паспорт на нейлоновые кабельные вводы PG, PG-R

Инструкция по монтажу на кабельные вводы

Сертификация

Отказное письмо: продукция Fortisflex

Информационные материалы

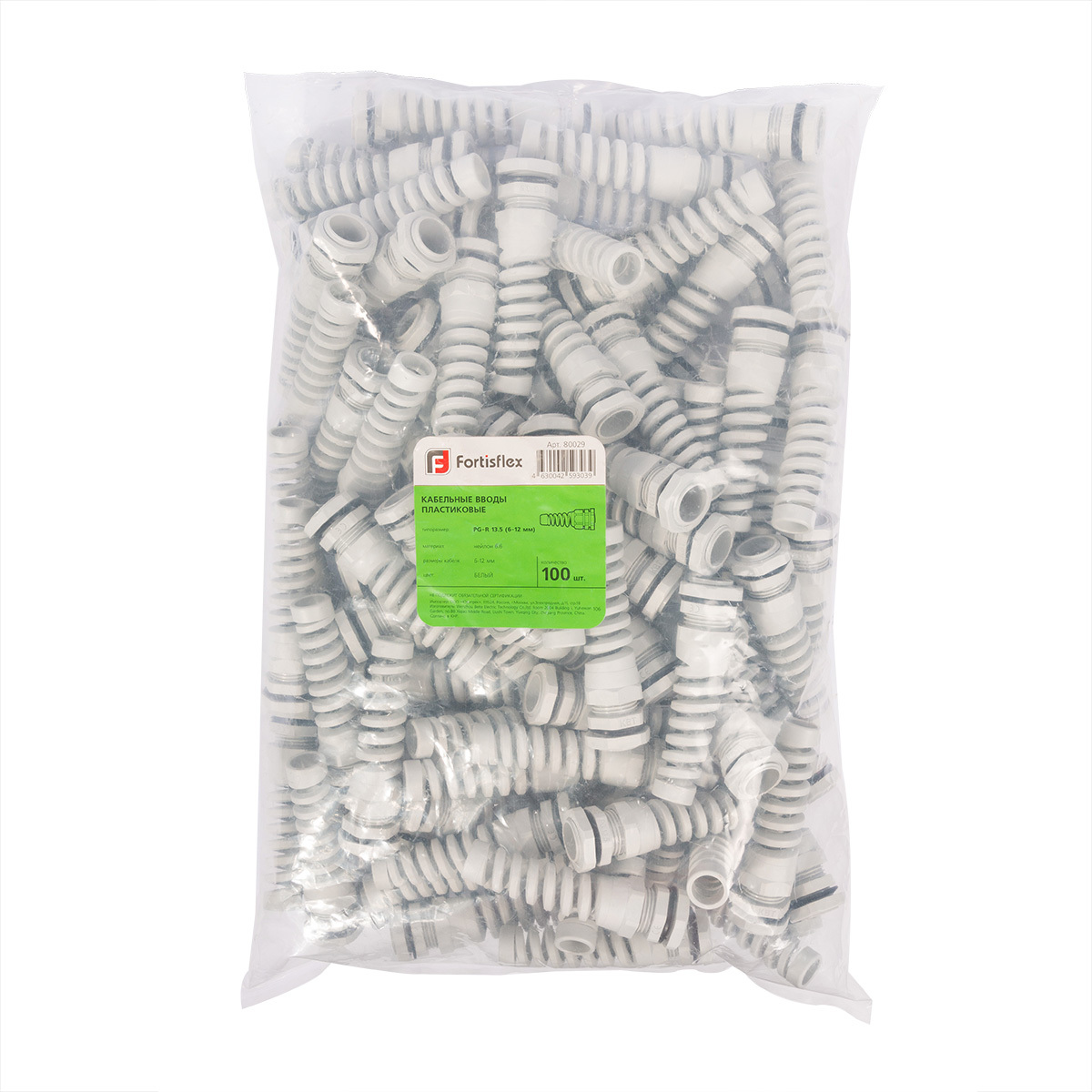

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
80026	PG-R 7 (3-6.5 мм) PG-R 7 (3-6.5 мм)	100	шт	36.11
80027	PG-R 9 (4-8 мм) PG-R 9 (4-8 мм)	100	шт	42.95
80028	PG-R 11 (5-10 мм) PG-R 11 (5-10 мм)	100	шт	53.62
80029	PG-R 13.5 (6-12 мм) PG-R 13.5 (6-12 мм)	100	шт	66.25
88651	PG-R 16 (10-14 мм) PG-R 16 (10-14 мм)	50	шт	77.66
88652	PG-R 21 (13-18 мм) PG-R 21 (13-18 мм)	50	шт	109.18

Всего позиций: 6

SKU	товарные позиции	Материал корпуса	Материал уплотнителя	Тип резьбы	Вводная резьба	Диапазон кабелей, мм	Номинальный диаметр, мм	Внутренний диаметр, мм	Длина резьбы, мм	Степень защиты от влаги и пыли	Температура эксплуатации, °С
80026	PG-R 7 (3-6.5 мм) PG-R 7 (3-6.5 мм)	ввод	нейлон 6.6	неопрен	PG	PG7	3-6.5	6.5	6.5	8	IP 68	-40...+100
80027	PG-R 9 (4-8 мм) PG-R 9 (4-8 мм)	ввод	нейлон 6.6	неопрен	PG	PG9	4-8	8	8	8	IP 68	-40...+100
80028	PG-R 11 (5-10 мм) PG-R 11 (5-10 мм)	ввод	нейлон 6.6	неопрен	PG	PG11	5-10	10	10	8	IP 68	-40...+100
80029	PG-R 13.5 (6-12 мм) PG-R 13.5 (6-12 мм)	ввод	нейлон 6.6	неопрен	PG	PG13,5	6-12	12	12	9	IP 68	-40...+100
88651	PG-R 16 (10-14 мм) PG-R 16 (10-14 мм)	ввод	нейлон 6.6	неопрен	PG	PG16	10-14	14	14	10	IP 68	-40...100
88652	PG-R 21 (13-18 мм) PG-R 21 (13-18 мм)	нейлон 6.6	неопрен	PG	PG21	13-18	18	18	10	IP 68	-40...100

Всего позиций: 6

SKU	товарные позиции	H	S	S₁	D	GL	AG
80026	PG-R 7 (3-6.5 мм) PG-R 7 (3-6.5 мм)	46	15	17.7	6.5	8	12.2
80027	PG-R 9 (4-8 мм) PG-R 9 (4-8 мм)	62	18.5	21	8	8	15.2
80028	PG-R 11 (5-10 мм) PG-R 11 (5-10 мм)	77	21.8	23.7	10	8	18.8
80029	PG-R 13.5 (6-12 мм) PG-R 13.5 (6-12 мм)	93	23.5	26.4	12	9	20.5
88651	PG-R 16 (10-14 мм) PG-R 16 (10-14 мм)	100	30	27	14	10	22.5
88652	PG-R 21 (13-18 мм) PG-R 21 (13-18 мм)	110	36	33	18	10	28.3

Всего позиций: 6

SKU	товарные позиции	.stp
80026	PG-R 7 (3-6.5 мм) PG-R 7 (3-6.5 мм)
80027	PG-R 9 (4-8 мм) PG-R 9 (4-8 мм)
80028	PG-R 11 (5-10 мм) PG-R 11 (5-10 мм)
80029	PG-R 13.5 (6-12 мм) PG-R 13.5 (6-12 мм)
88651	PG-R 16 (10-14 мм) PG-R 16 (10-14 мм)
88652	PG-R 21 (13-18 мм) PG-R 21 (13-18 мм)

Всего позиций: 6
