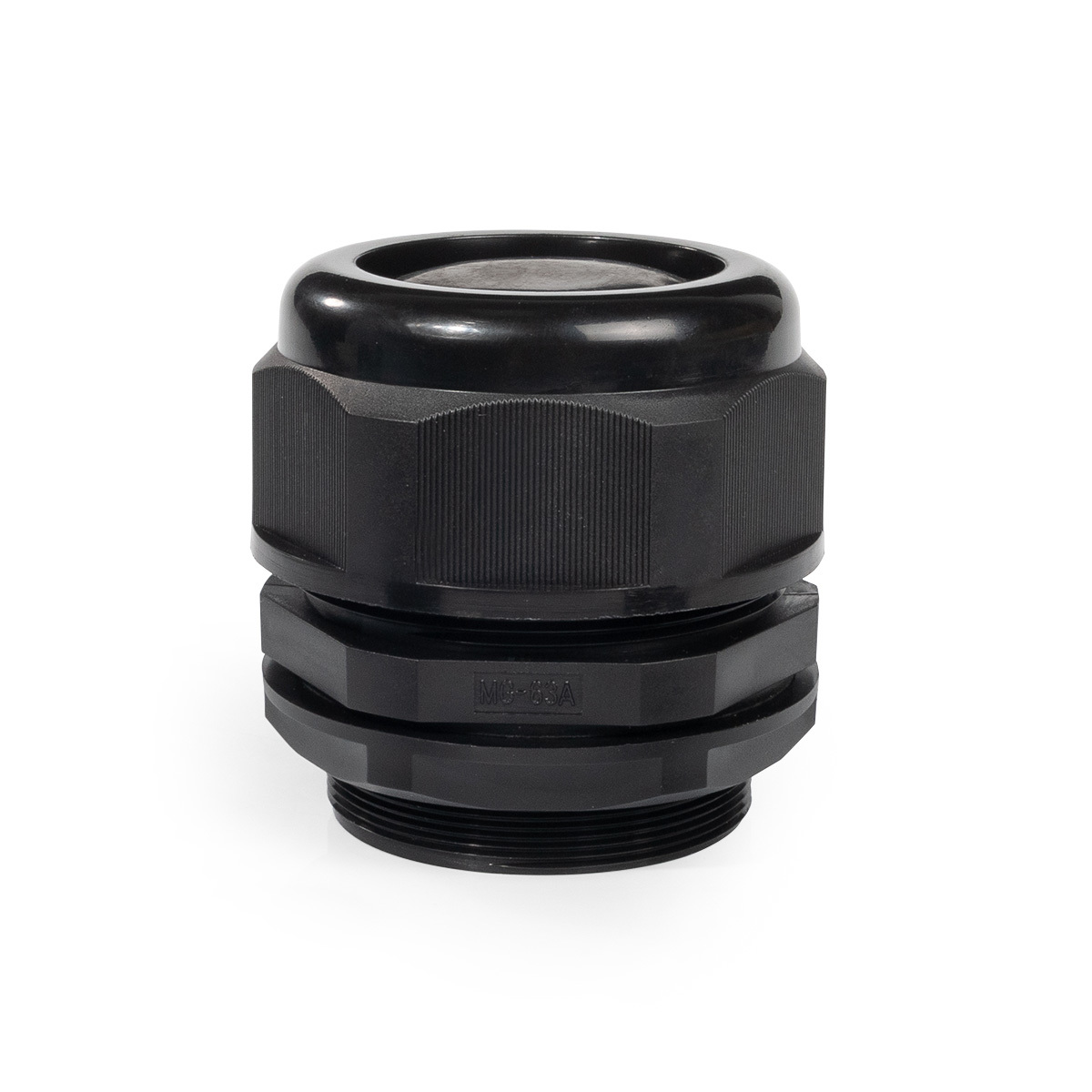

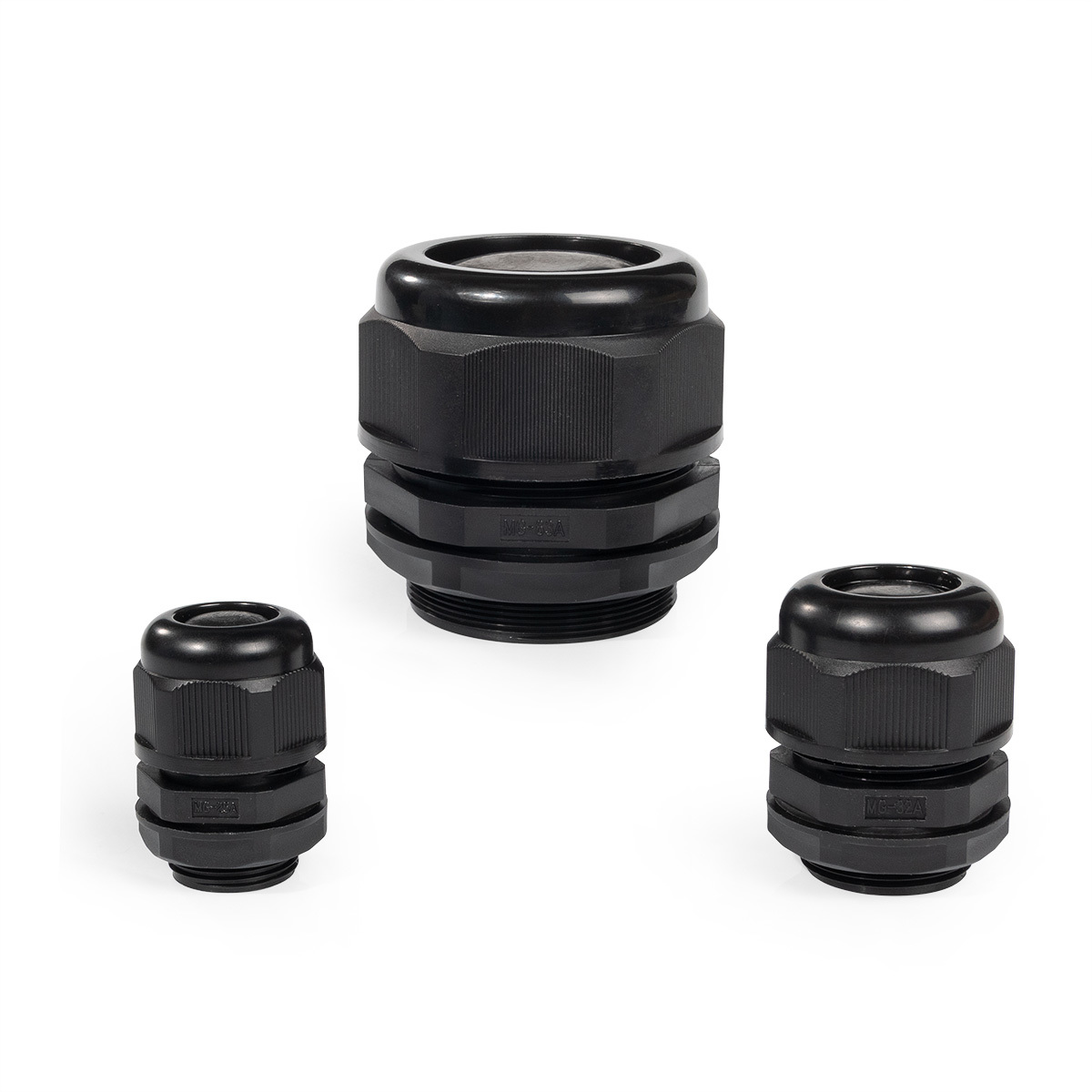

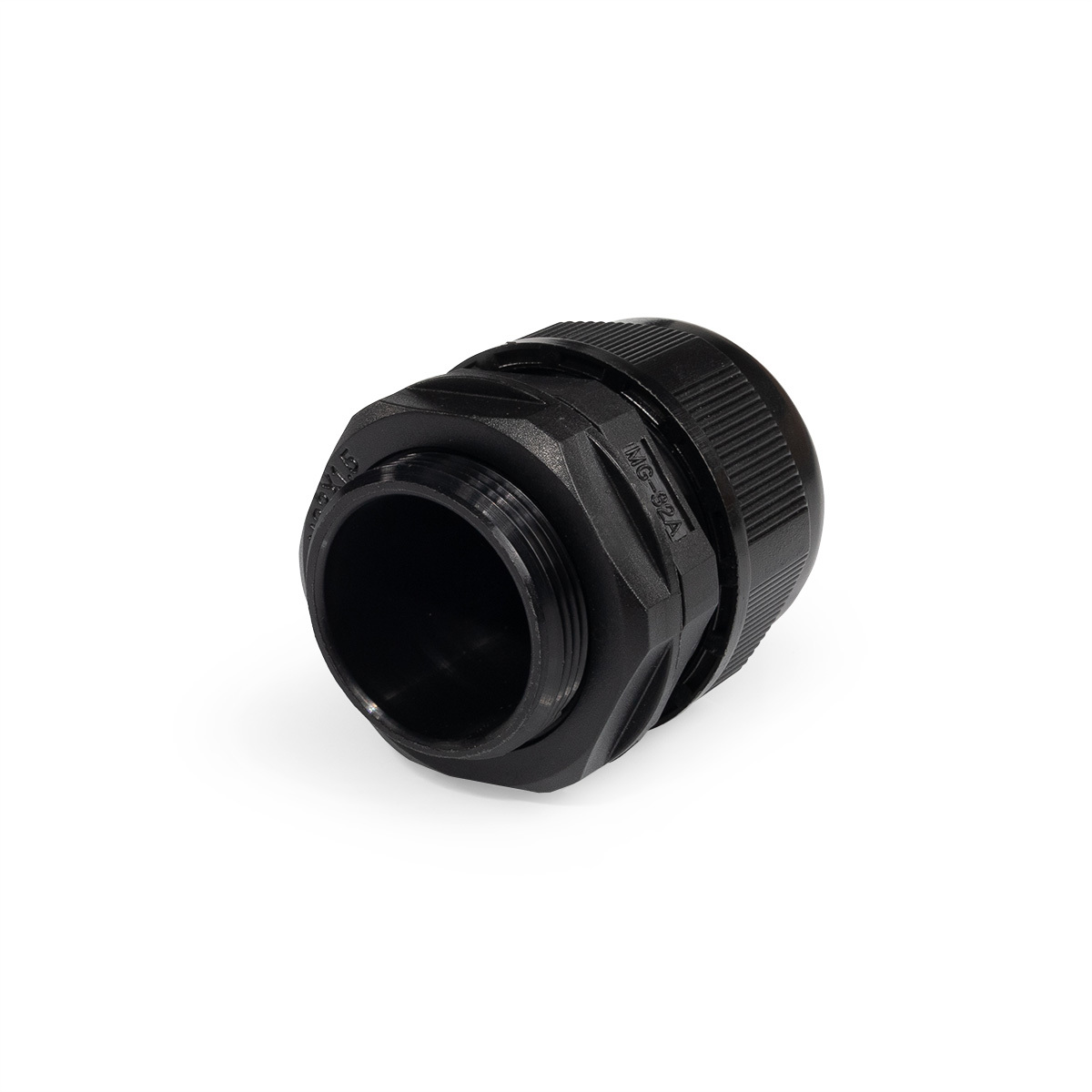

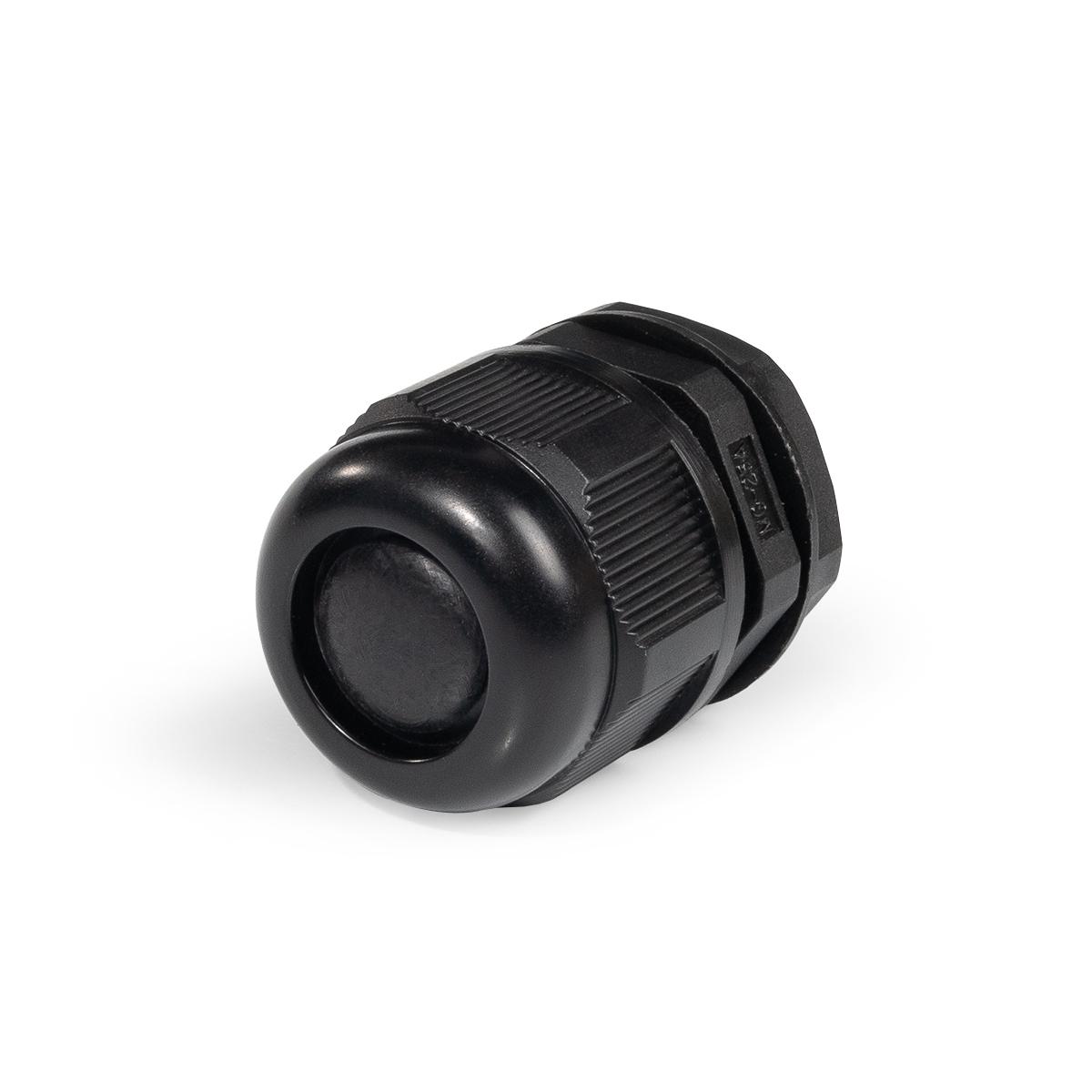

Кабельный ввод герметичный с метрической резьбой

Серия

СТАНДАРТ

тип: MG

Нейлон 6.6
Стойкость к ультрафиолету
Cтойкость к погодным условиям
Не поддерживает горение
Вибростойкие
Маслостойкие
Морозоустойчивые
Не содержат галогенов
Многоразового использования
Легкая модель
Диэлектрические до 1 кВ
Малодымные при горении
Влагостойкие
Степень защиты IP68

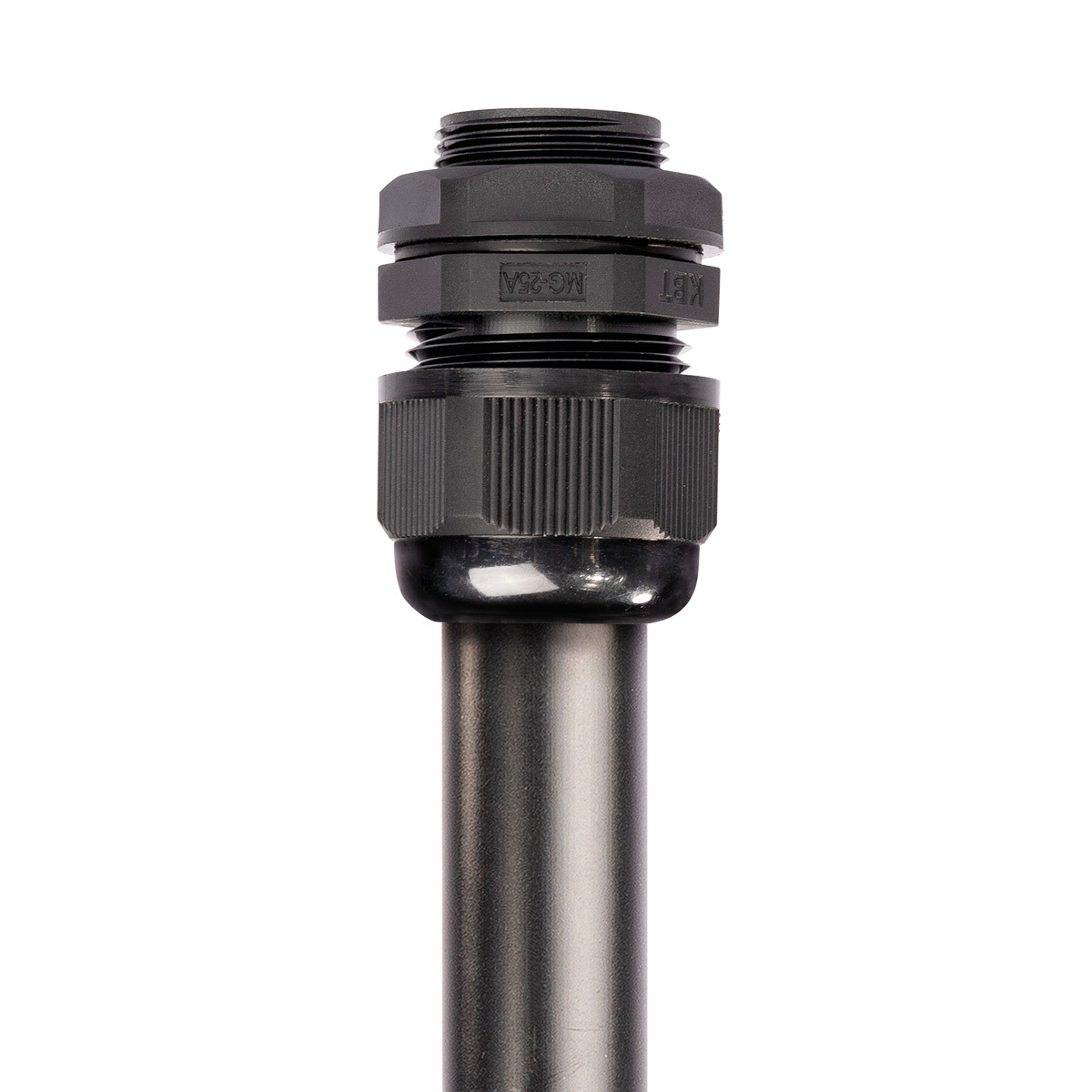

Предназначены для герметичного ввода-вывода кабелей и проводов в корпусах щитового электрооборудования
Материал корпуса: нейлон 6.6, самозатухающий, не содержит галогенов, устойчивый к UV-излучению
Материал уплотнителя: неопрен
Цвет: черный
Температура эксплуатации: от -40 °С до +100 °С
Тип резьбы: метрическая

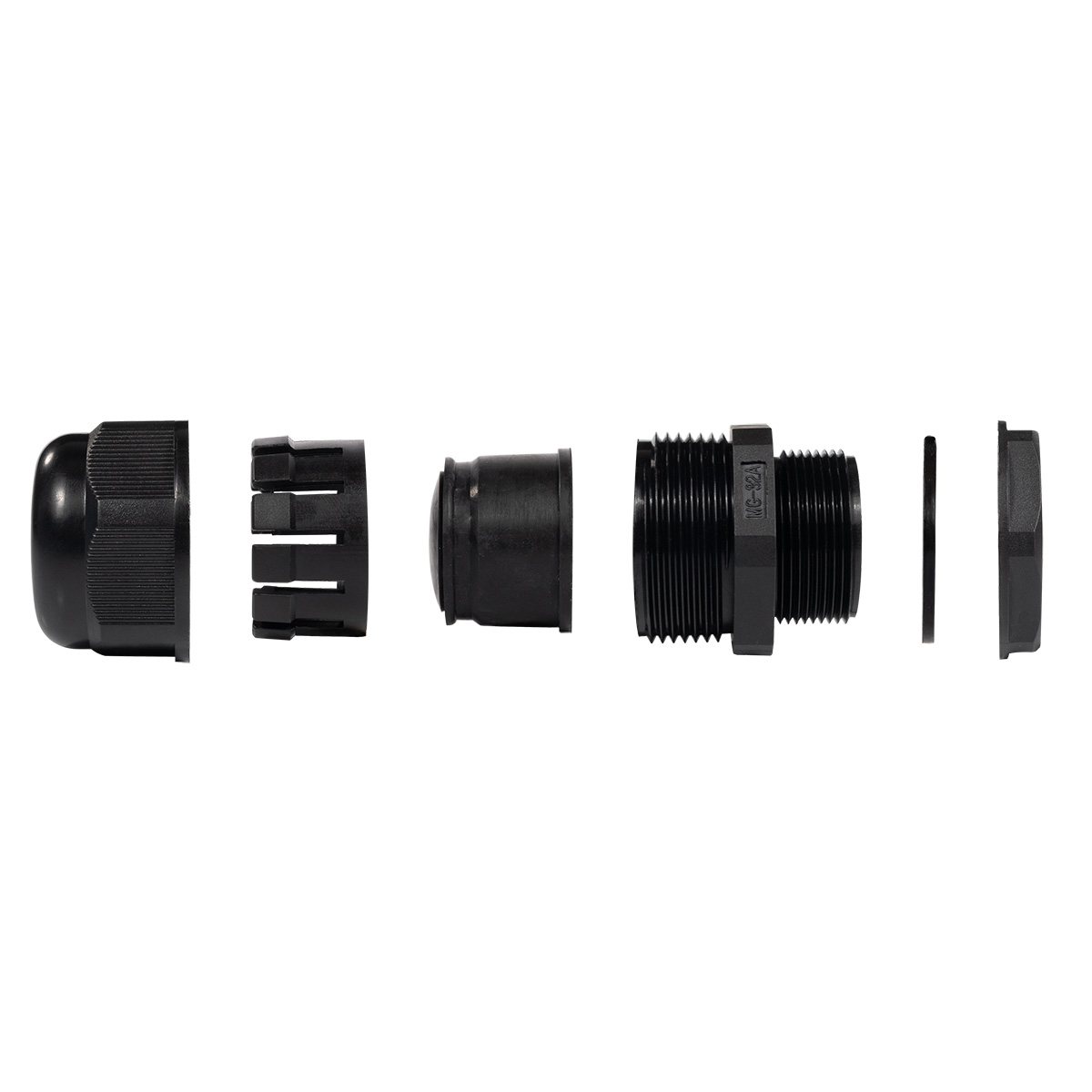

Конструкция прижимной гайки имеет специальные стопорные засечки, предотвращающие саморазвинчивание
Степень защиты IP 68
Электрическая прочность: 60 кВ/мм
Удельное сопротивление: 1*1012 Ом см
Стойкие к синтетическим маслам и всем видам топлива
Маркировка размера ключа на крепежной гайке
Защитная мембрана предотвращает попадание пыли
Рекомендуемый инструмент:
- системы гидравлические для пробивки отверстий:
- прессы гидравлические для пробивки отверстий:
- набор матриц НМПО-MG для монтажа кабельных вводов серии MG

Эксплуатационные характеристики

Гарантийный срок хранения 3 года

Гарантийный срок эксплуатации 3 года

Срок службы 5 лет

Документация на продукцию

Паспорт на нейлоновые кабельные вводы MG, M, M-L

Инструкция по монтажу на кабельные вводы

Сертификация

Отказное письмо: продукция Fortisflex

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
89114	МG 12 (3-5.3 мм) МG 12 (3-5.3 мм)	100	шт	25.53
80033	МG 12 (4.5-8 мм) МG 12 (4.5-8 мм)	100	шт	23.31
89115	МG 16 (4-8 мм) МG 16 (4-8 мм)	100	шт	37.09
80034	МG 16 (6-10 мм) МG 16 (6-10 мм)	100	шт	34.10
89116	МG 20 (6-12 мм) МG 20 (6-12 мм)	100	шт	51.44
80035	МG 20 (9-14 мм) МG 20 (9-14 мм)	100	шт	47.30
89117	МG 25 (10-16 мм) МG 25 (10-16 мм)	50	шт	75.29
80036	МG 25 (13-18 мм) МG 25 (13-18 мм)	50	шт	68.87
89118	МG 32 (15-22 мм) МG 32 (15-22 мм)	30	шт	107.42
80037	МG 32 (18-25 мм) МG 32 (18-25 мм)	30	шт	97.56
80038	МG 40 (24-30 мм) МG 40 (24-30 мм)	20	шт	146.16
80039	МG 50 (30-40 мм) МG 50 (30-40 мм)	15	шт	225.19
80040	МG 63 (40-50 мм) МG 63 (40-50 мм)	5	шт	321.84

Всего позиций: 13

SKU	товарные позиции	Тип соединения	Материал корпуса	Материал уплотнителя	Тип резьбы	Вводная резьба	Диапазон кабелей, мм	Номинальный диаметр, мм	Внутренний диаметр, мм	Длина резьбы, мм	Степень защиты от влаги и пыли	Температура эксплуатации, °С
89114	МG 12 (3-5.3 мм) МG 12 (3-5.3 мм)	ввод	нейлон 6.6	неопрен	метрическая	M12x1.5	3-5.3	12	5.3	8.5	IP 68	-40...100
80033	МG 12 (4.5-8 мм) МG 12 (4.5-8 мм)	ввод	нейлон 6.6	неопрен	метрическая	M12x1.5	4.5-8	12	8	8.5	IP 68	-40...100
89115	МG 16 (4-8 мм) МG 16 (4-8 мм)	ввод	нейлон 6.6	неопрен	метрическая	M16x1.5	4-8	16	8	15	IP 68	-40...100
80034	МG 16 (6-10 мм) МG 16 (6-10 мм)	ввод	нейлон 6.6	неопрен	метрическая	M16x1.5	6-10	16	10	15	IP 68	-40...+100
89116	МG 20 (6-12 мм) МG 20 (6-12 мм)	ввод	нейлон 6.6	неопрен	метрическая	M20x1.5	6-12	20	12	15	IP 68	-40...100
80035	МG 20 (9-14 мм) МG 20 (9-14 мм)	ввод	нейлон 6.6	неопрен	метрическая	M20x1.5	9-14	20	14	15	IP 68	-40...+100
89117	МG 25 (10-16 мм) МG 25 (10-16 мм)	ввод	нейлон 6.6	неопрен	метрическая	M25x1.5	10-16	25	16	15	IP 68	-40...100
80036	МG 25 (13-18 мм) МG 25 (13-18 мм)	ввод	нейлон 6.6	неопрен	метрическая	M25x1.5	13-18	25	18	15	IP 68	-40...+100
89118	МG 32 (15-22 мм) МG 32 (15-22 мм)	ввод	нейлон 6.6	неопрен	метрическая	M32x1.5	15-22	32	22	15	IP 68	-40...100
80037	МG 32 (18-25 мм) МG 32 (18-25 мм)	ввод	нейлон 6.6	неопрен	метрическая	M32x1.5	18-25	32	25	15	IP 68	-40...+100
80038	МG 40 (24-30 мм) МG 40 (24-30 мм)	ввод	нейлон 6.6	неопрен	метрическая	M40x1.5	24-30	40	30	20	IP 68	-40...+100
80039	МG 50 (30-40 мм) МG 50 (30-40 мм)	ввод	нейлон 6.6	неопрен	метрическая	M50x1.5	30-40	50	40	22	IP 68	-40...+100
80040	МG 63 (40-50 мм) МG 63 (40-50 мм)	ввод	нейлон 6.6	неопрен	метрическая	M63x1.5	40-50	63	50	24	IP 68	-40...+100

Всего позиций: 13

SKU	товарные позиции	H	S	S₁	GL	AG
89114	МG 12 (3-5.3 мм) МG 12 (3-5.3 мм)	25	17	19	8.5	12
80033	МG 12 (4.5-8 мм) МG 12 (4.5-8 мм)	25	17	19	8.5	12
89115	МG 16 (4-8 мм) МG 16 (4-8 мм)	31	22	22	15	16
80034	МG 16 (6-10 мм) МG 16 (6-10 мм)	31	22.2	21.6	15	16
89116	МG 20 (6-12 мм) МG 20 (6-12 мм)	35	22	27	15	20
80035	МG 20 (9-14 мм) МG 20 (9-14 мм)	35	25.6	26.2	15	20
89117	МG 25 (10-16 мм) МG 25 (10-16 мм)	38	33	33	15	25
80036	МG 25 (13-18 мм) МG 25 (13-18 мм)	38	32.4	32.6	15	25
89118	МG 32 (15-22 мм) МG 32 (15-22 мм)	42	41	41	15	32
80037	МG 32 (18-25 мм) МG 32 (18-25 мм)	42	41.4	40.4	15	32
80038	МG 40 (24-30 мм) МG 40 (24-30 мм)	48	51.2	50	20	40
80039	МG 50 (30-40 мм) МG 50 (30-40 мм)	54	62.7	60.5	22	50
80040	МG 63 (40-50 мм) МG 63 (40-50 мм)	60	76	73.7	24	63

Всего позиций: 13

SKU	товарные позиции	.stp
89114	МG 12 (3-5.3 мм) МG 12 (3-5.3 мм)
80033	МG 12 (4.5-8 мм) МG 12 (4.5-8 мм)
89115	МG 16 (4-8 мм) МG 16 (4-8 мм)
80034	МG 16 (6-10 мм) МG 16 (6-10 мм)
89116	МG 20 (6-12 мм) МG 20 (6-12 мм)
80035	МG 20 (9-14 мм) МG 20 (9-14 мм)
89117	МG 25 (10-16 мм) МG 25 (10-16 мм)
80036	МG 25 (13-18 мм) МG 25 (13-18 мм)
89118	МG 32 (15-22 мм) МG 32 (15-22 мм)
80037	МG 32 (18-25 мм) МG 32 (18-25 мм)
80038	МG 40 (24-30 мм) МG 40 (24-30 мм)
80039	МG 50 (30-40 мм) МG 50 (30-40 мм)
80040	МG 63 (40-50 мм) МG 63 (40-50 мм)

Всего позиций: 13
