Комплекты болтовых соединителей с термоусаживаемыми манжетами

Комплекты болтовых соединителей с термоусаживаемыми манжетами
Тип:СБТК
  • Предназначены для герметичного соединения кабелей и проводов на напряжение до 1 кВ

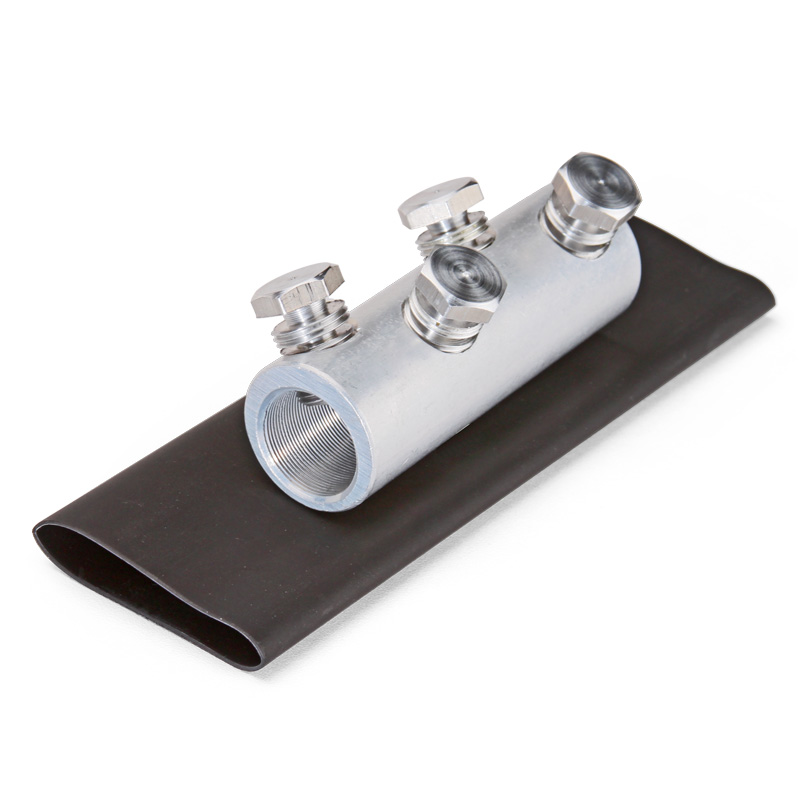

  • Комплект состоит из болтового соединителя с угловым расположением болтов и термоусаживаемой манжеты с клеевым слоем
  • Применимы для любого типа проводников: круглых и секторных, моножильных и многожильных
  • Каждый комплект является мультиразмерным и рассчитан на расширенный диапазон сечений кабеля
  • Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
  • Термоусаживаемые трубки с клеевым подслоем и с коэффициентом усадки до 4:1 обеспечивают полную герметизацию и изоляцию соединений
  • Эксцентриковое отверстие под кабельную жилу в корпусе соединителя
  • Угловое расположение болтов на соединителях соответствует европейским стандартам и гарантирует механическую прочность соединения
  • Термоусадочные трубки устойчивы к ультрафиолетовому излучению и погодным условиям
  • При усадке клеевой подслой расплавляется, заполняет все неровности микрорельефа и обеспечивает полную герметичность соединений
  • Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
товарные позиции число жил кабеля тип комплекта Диапазон сечений (мм²) ед. код товара мин. норма отп. кр.опт опт м.опт

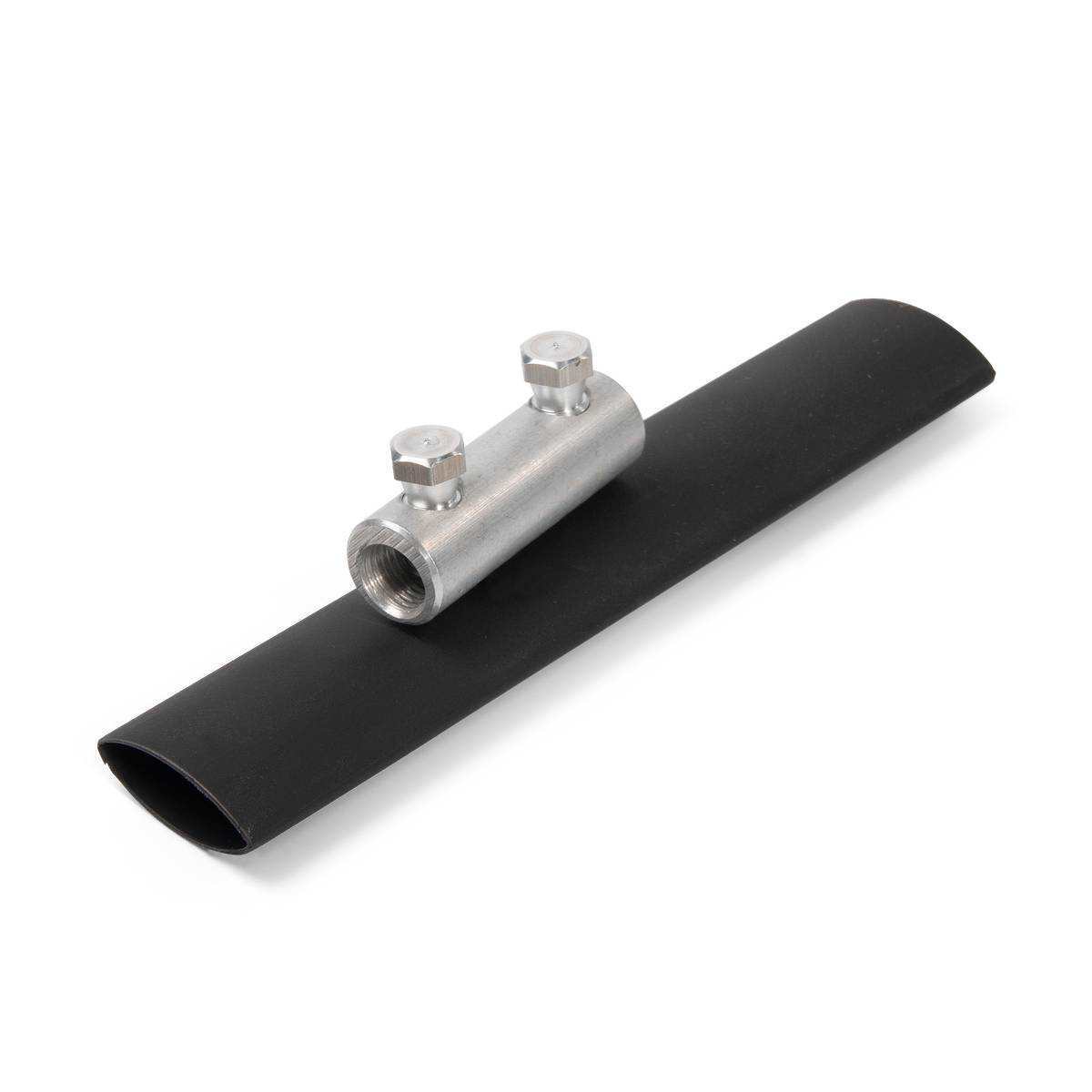

СБТК-10/25(КВТ) 1 для соединения жил 10-25 компл 69203 1 299.46 344.38 413.26

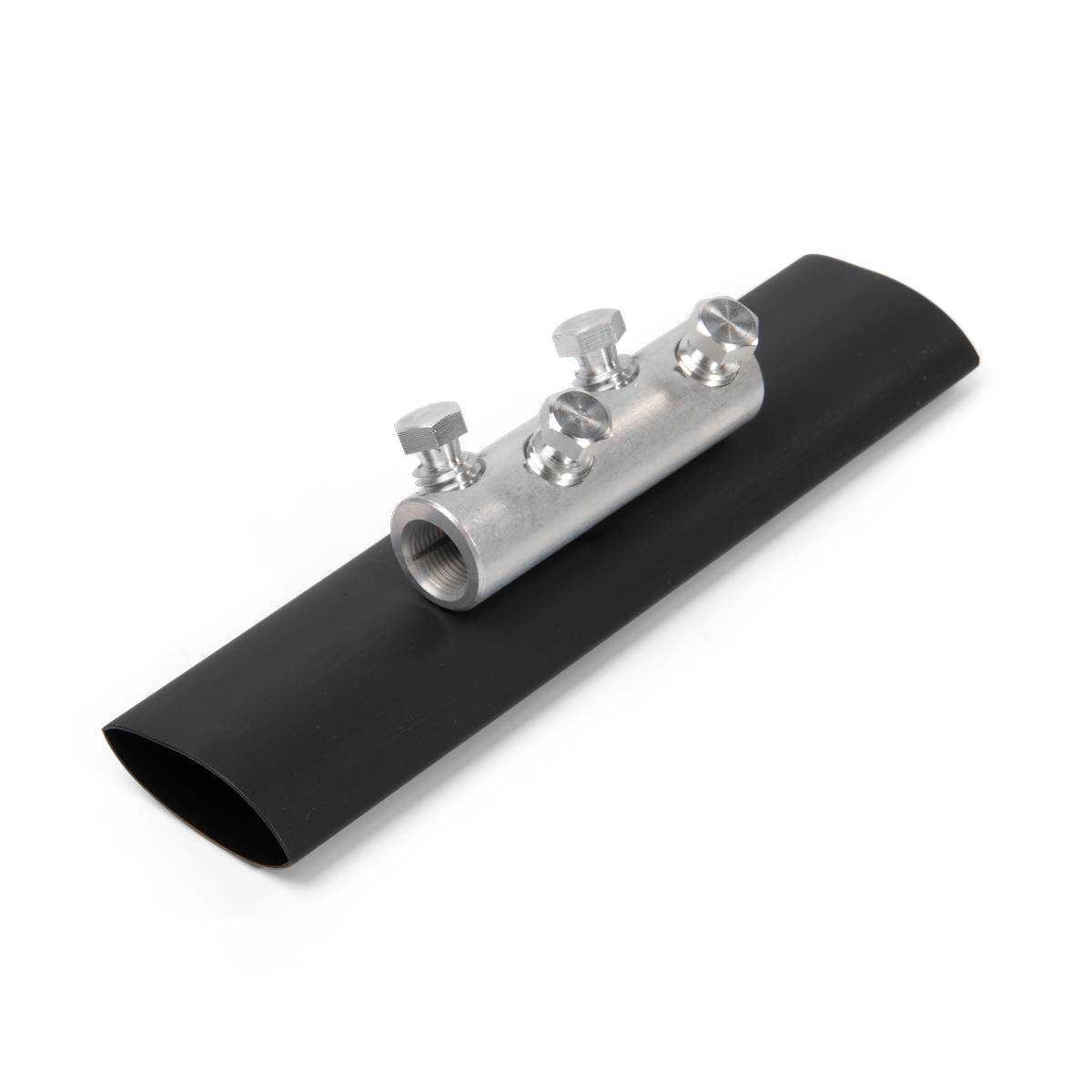

СБТК-25/70(КВТ) 1 для соединения жил 25-70 компл 69204 1 386.78 444.79 533.75

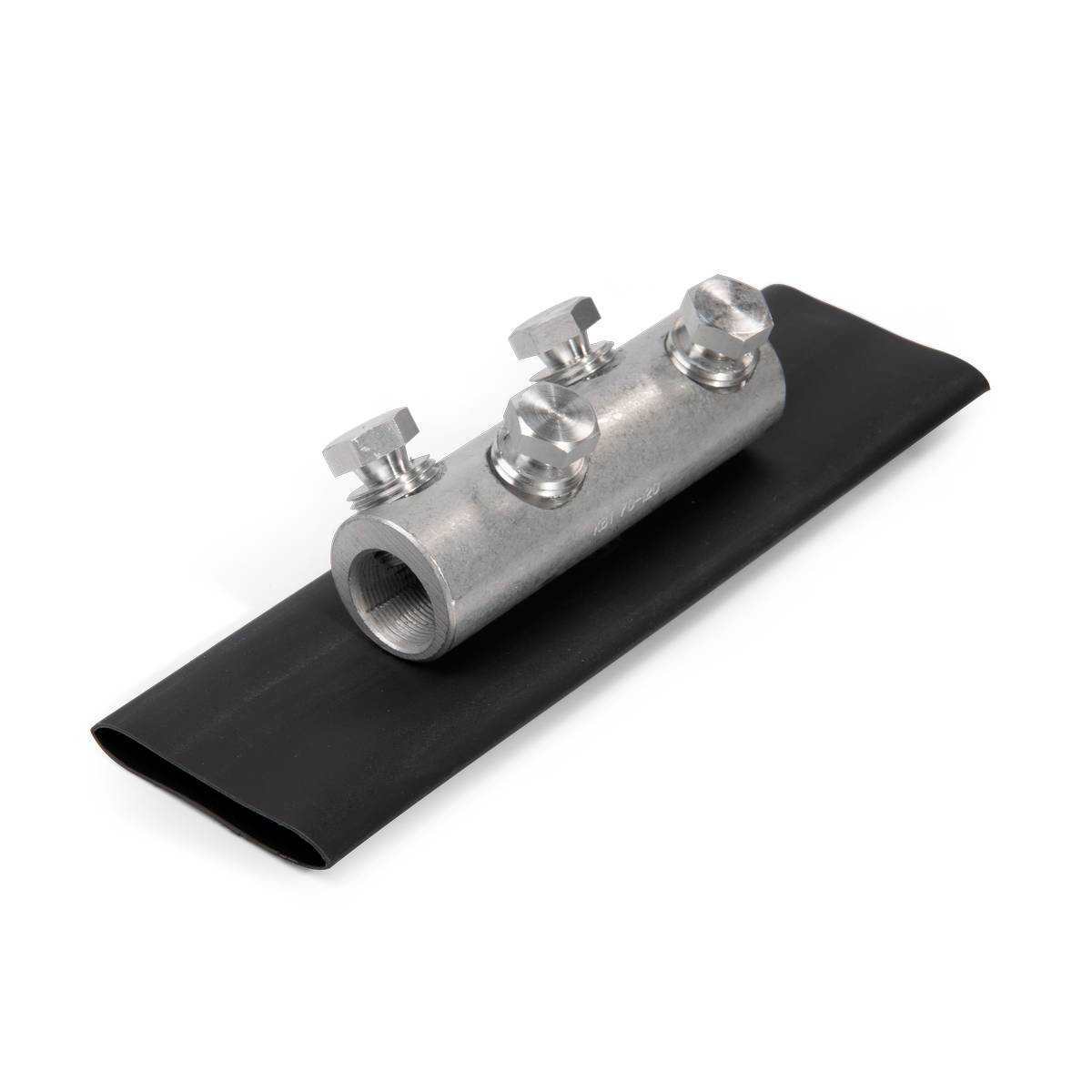

СБТК-50/150(КВТ) 1 для соединения жил 50-150 компл 69205 1 403.21 463.69 556.43

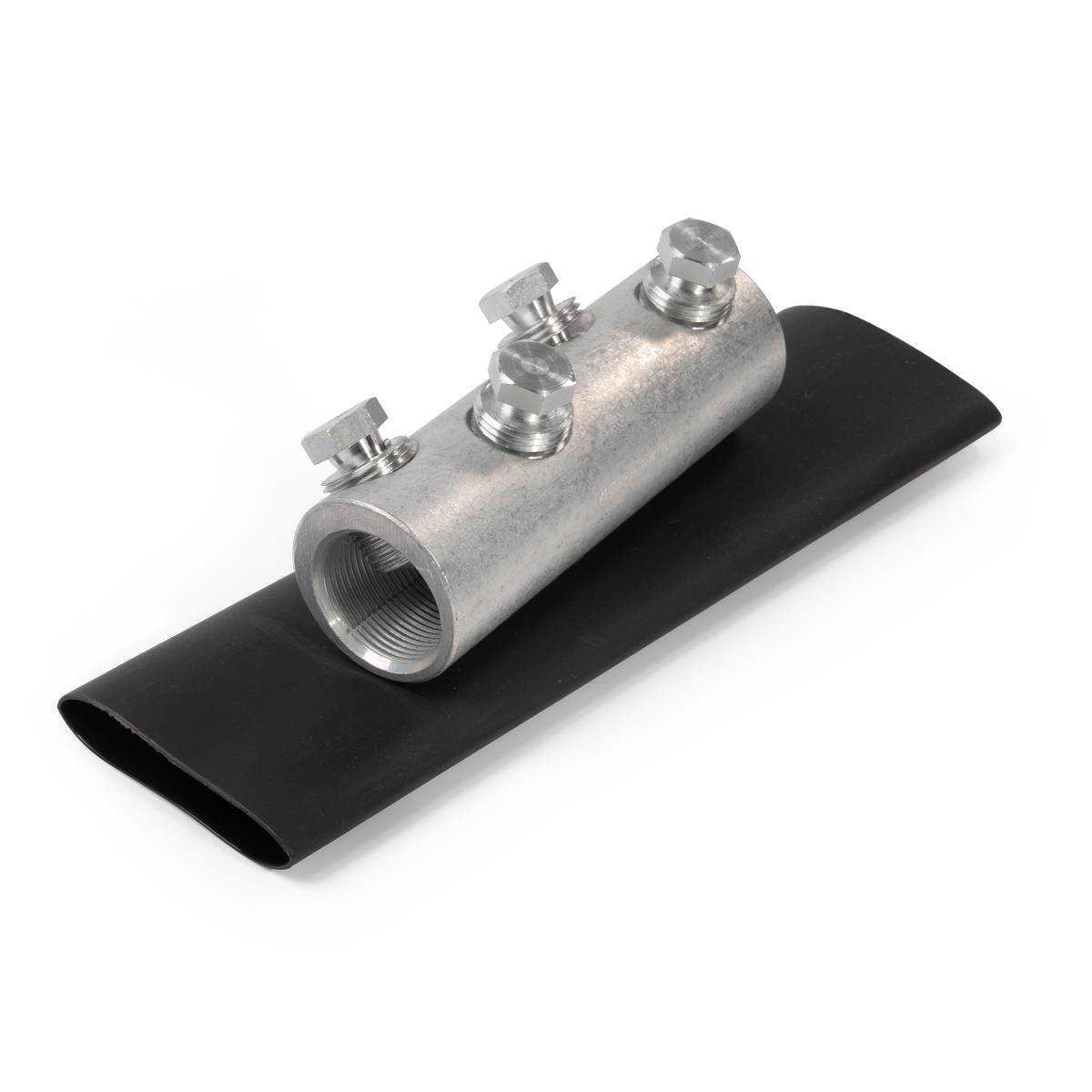

СБТК-120/300(КВТ) 1 для соединения жил 120-300 компл 69206 1 410.21 471.74 566.10

всего позиций: 4

  • Документация на продукцию
  • Вопросы и ответы
  • Сопутствующие товары
  • Видео

Есть ли принципиальная разница в том, сколько болтов присутствует на болтовом соединителе или наконечнике?

Число крепежных болтов — очень важный параметр для болтовых наконечников и соединителей. Чем больше количество болтов на один наконечник или соединитель, тем надежнее будет контактное соединение и подключение. Болтовые наконечники и соединители, присутствующие на российском рынке делятся на два типа: наконечники, имеющие по 1-му болту (соответственно, 2 болта для соединителей) и наконечники, имеющие по 2 болта (4 болта для соединителей). Существует также определенная зависимость числа болтов от сечения кабеля: чем больше сечение жилы, тем большее требуется количество болтов. Например, если наконечники и соединители на диапазон сечений 150/240 мм² имеют только один болт (и, соответственно, соединители — всего лишь 2 крепежных болта), этого явно недостаточно для обеспечения необходимой механической прочности и требуемых электрических параметров.

Что делать, если после срыва болтовых головок на корпусе соединителя остались выступы от болтов?

Наличие или отсутствие выступов во многом зависит от конструкции самих болтов. В случае, если «тело» болта с нарезанной резьбой имеет всего одну глубокую проточку (так называемую «срывную шейку») в месте предполагаемого срыва головки, то почти наверняка после срыва головки останется выступ. Особенно часто это будет проявляться при монтаже кабелей с максимальным сечением из того диапазона, на который рассчитан соединитель или наконечник. Кроме того, некачественный материал или неправильно рассчитанное усилие срыва головки, а также любые отклонения в диаметре срывной шейки могут привести к преждевременному срыву и выступам оставшимся на поверхности. Поэтому в случае болтовых наконечников и соединителей, как ни в каких других электротехнических изделиях, прежде всего, важно выбирать поставщика, обладающего необходимым парком современного высокоточного оборудования и способного соблюсти строгие технологические требования. Например, в болтовых наконечниках и соединителях производства «КВТ», многоуровневая конструкция болтов заложена уже в качестве базовой. Наличие не одной, а нескольких срывных шеек обеспечивает срыв болтов вровень или ниже поверхности корпуса. В случае если по тем или иным причинам монтажник встретился с проблемой выступающих болтов после срыва головок, то необходимы следующие действия: – для наконечников и соединителей на напряжение 1 и 10 кВ достаточно обточить и сгладить напильником острые режущие кромки на сорванной поверхности болта. Таким образом, чтобы усаживаемая впоследствии термоусадочная трубка налезла на соединение и не повреждалась после монтажа. Перед усадкой трубки необходимо тщательно убрать все металлические опилки. – для наконечников и соединителей на напряжение 20 и 35 кВ никаких выступов быть не должно. Неровности и выступы должны быть зашлифованы вровень с поверхностью корпуса. Перед усадкой термоусаживаемой трубки необходимо тщательно убрать и удалить все металлические опилки.

Для чего внутри корпуса болтовых наконечников и соединителей нарезана резьба?

Зубчатый рельеф, выточенный на внутренней, цилиндрической поверхности болтовых наконечников и соединителей выполняет несколько важных функций: – увеличение механической прочности контактного соединения с жилой – разрушение оксидного слоя на поверхности алюминиевых жил кабеля – увеличение общей площади контактной поверхности кабельных жил с корпусом болтовых наконечников/соединителей

Можно ли для временной установки болтовых наконечников не срывать болтовые головки, а просто закрутить болты посильнее, чтобы впоследствии демонтировать?

Нельзя. Необходимые электрические и механические характеристики контактного соединения, делающие его работоспособным, достигаются правильно подобранным моментом срыва болтовых головок. Если головка не сорвана, это означает, что требуемое усилие еще не достигнуто и соединение не может быть надежным. А если головка сорвалась, то повторное использование болтового наконечника или соединителя становиться невозможным.

Чем отличаются болтовые наконечники «КВТ» от винтовых наконечников «GPH»?

Технология монтажа в обоих типах наконечников идентична: крепеж на жилах кабеля осуществляется при помощи болтов (винтов) со срывными головками. Есть небольшие отличия в геометрических размерах и диапазонах сечений. В линейке «GPH» представлены две серии винтовых наконечников: экономная и стандартная. Различие между двумя сериями — в количестве болтов на один наконечник. В эконом серии «GPH» — это один болт на наконечник, в стандартной — по два болта (и соответственно 4 болта на гильзу). Все болтовые наконечники производства «КВТ», за исключением миниатюрного наконечника 1НБ-10/25 имеют по два болта. Расположение болтов в «Евро-серии» не рядное, а под углом в 50° так же как в наконечниках «GPH». Прочие параметры, такие как форма, материал, из которого изготавливается наконечник; механическая прочность и контактное сопротивление наконечников «КВТ», аналогичны наконечникам, выпускаемым немецкой компанией «GPH».

Зачем после установки наконечника на него усаживается термоусаживаемая трубка?

В кабельных муфтах термоусаживаемая трубка, которая устанавливается на наконечники, носит название концевой манжеты. После усадки концевая манжета должна полностью перекрывать хвостовик наконечника, место стыка «жила-наконечник» и заходить на изоляцию кабельной жилы. На внутреннюю поверхность манжеты нанесен слой термоплавкого клея. В процессе усадки, клей расплавляется и герметично запечатывает контактное соединение. Термоусаживаемая манжета выполняет следующие основные функции: – герметизация и защита от коррозии контактного соединения «жила – наконечник» – изоляция хвостовика наконечника и обеспечение безопасной разводки внутри щитового устройства – защита от излома (актуально в тех случаях, когда используются гибкие кабели или провода)
