| SKU | товарные позиции | кратность | ед.изм | РРЦ (руб.) |
|---|---|---|---|---|
67039
|
4СБП-35/50 | 10 |
шт
|
940.89 |
|
67040
|
4СБП-70/120 | 10 |
шт
|
1 242.46 |
|
67041
|
4СБП-150/240 | 5 |
шт
|
1 827.27 |
|
83725
|
6СБП-300/400 | 1 |
шт
|
2 970.20 |
| SKU | товарные позиции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Покрытие контактной части | Материал контактной части | Технология монтажа |
|---|---|---|---|---|---|---|---|
|

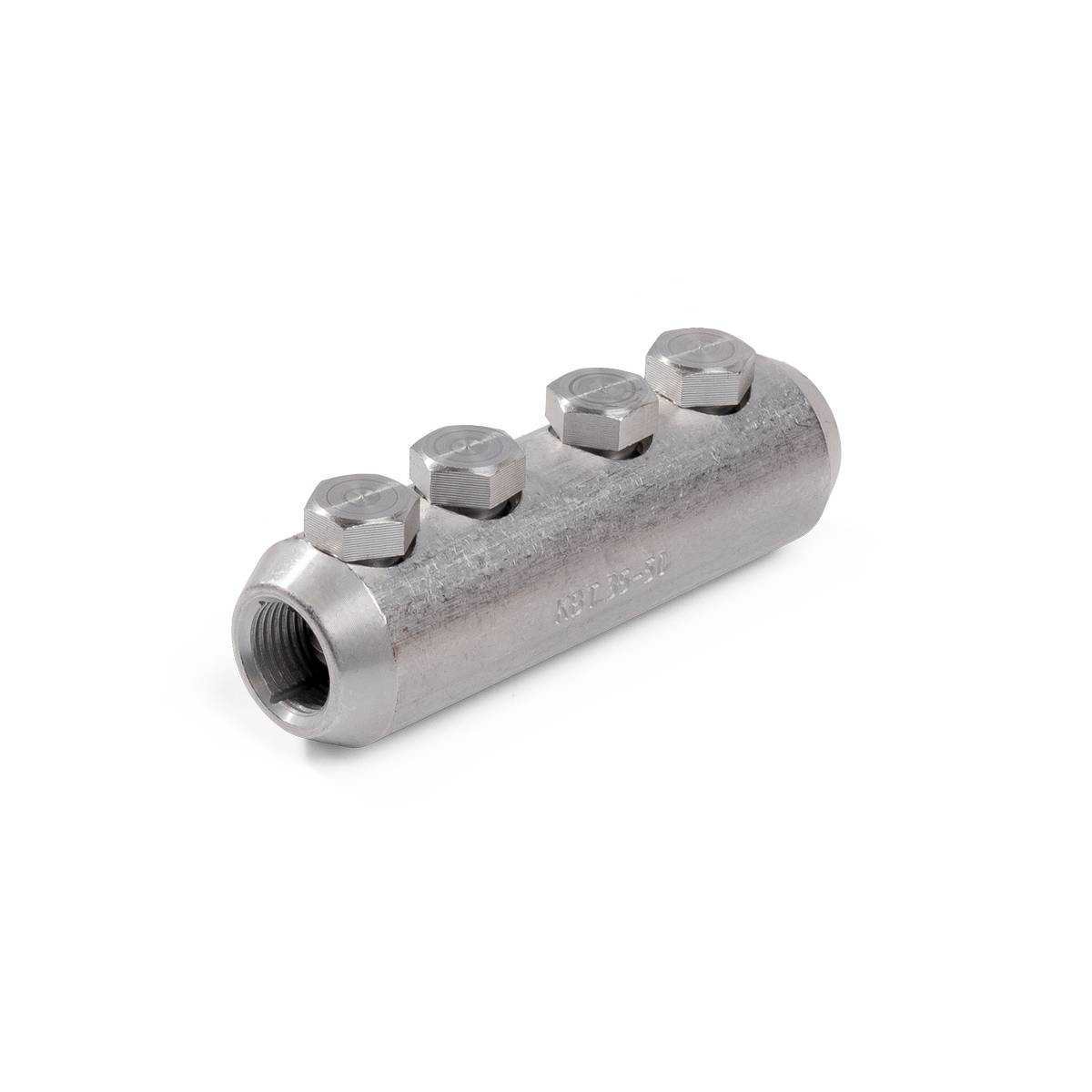

67039
|
4СБП-35/50 | 20 | 35/50 | 1/2/3/4/5/6 | без покрытия | алюминиевый сплав | срывные болты |
|

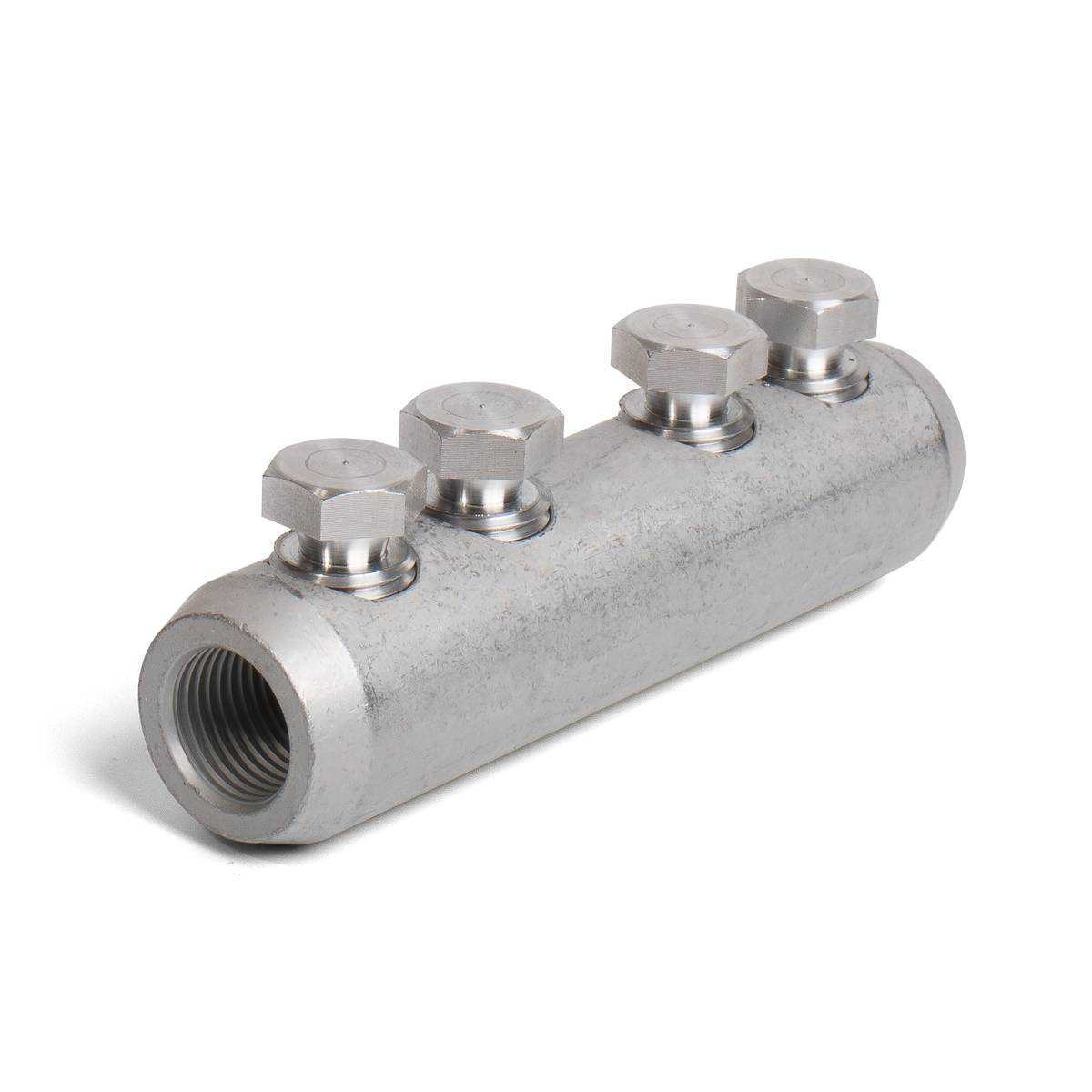

67040
|
4СБП-70/120 | 20 | 70/95/120 | 1/2/3/4/5/6 | без покрытия | алюминиевый сплав | срывные болты |
|

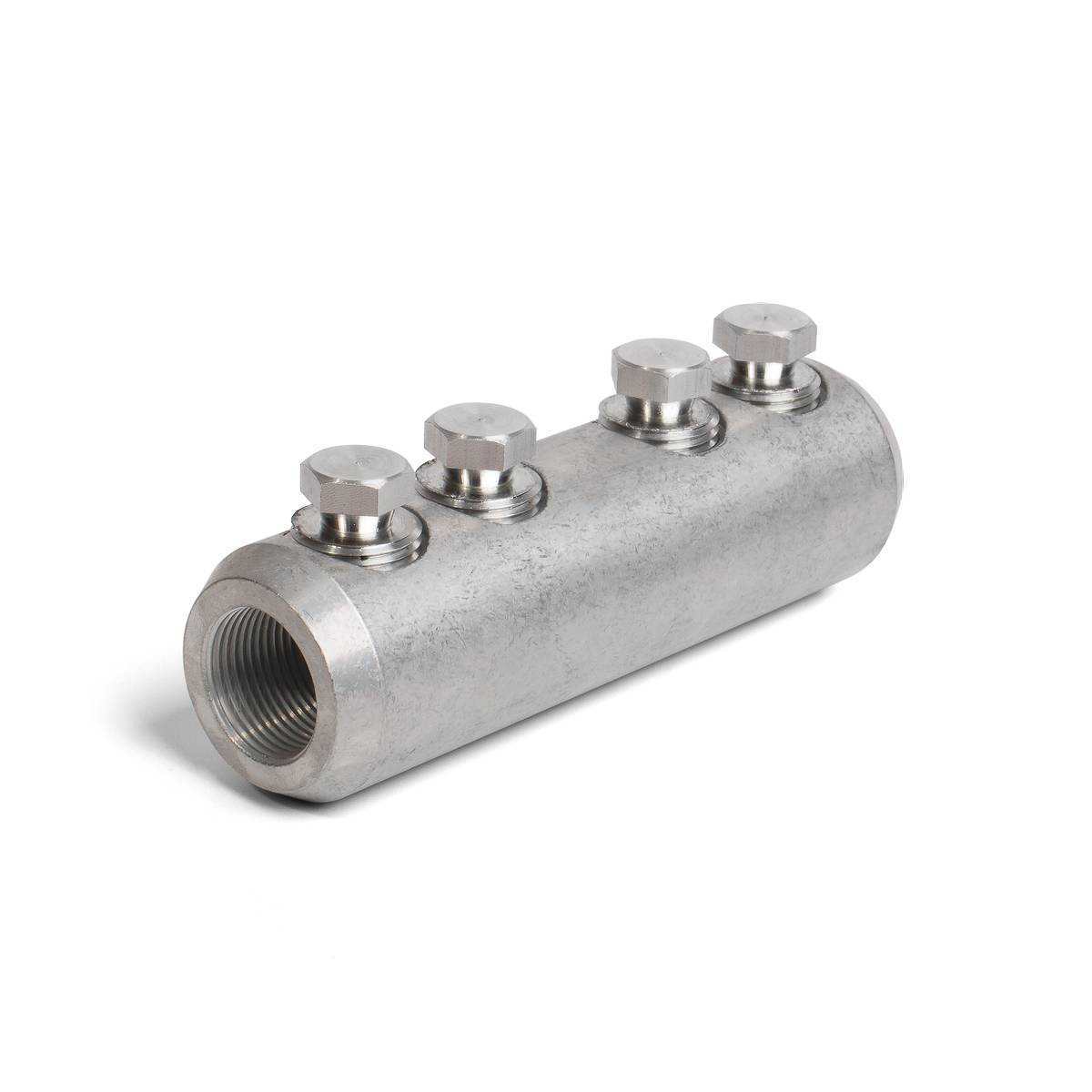

67041
|
4СБП-150/240 | 20 | 150/185/240 | 1/2/3/4/5/6 | без покрытия | алюминиевый сплав | срывные болты |
|

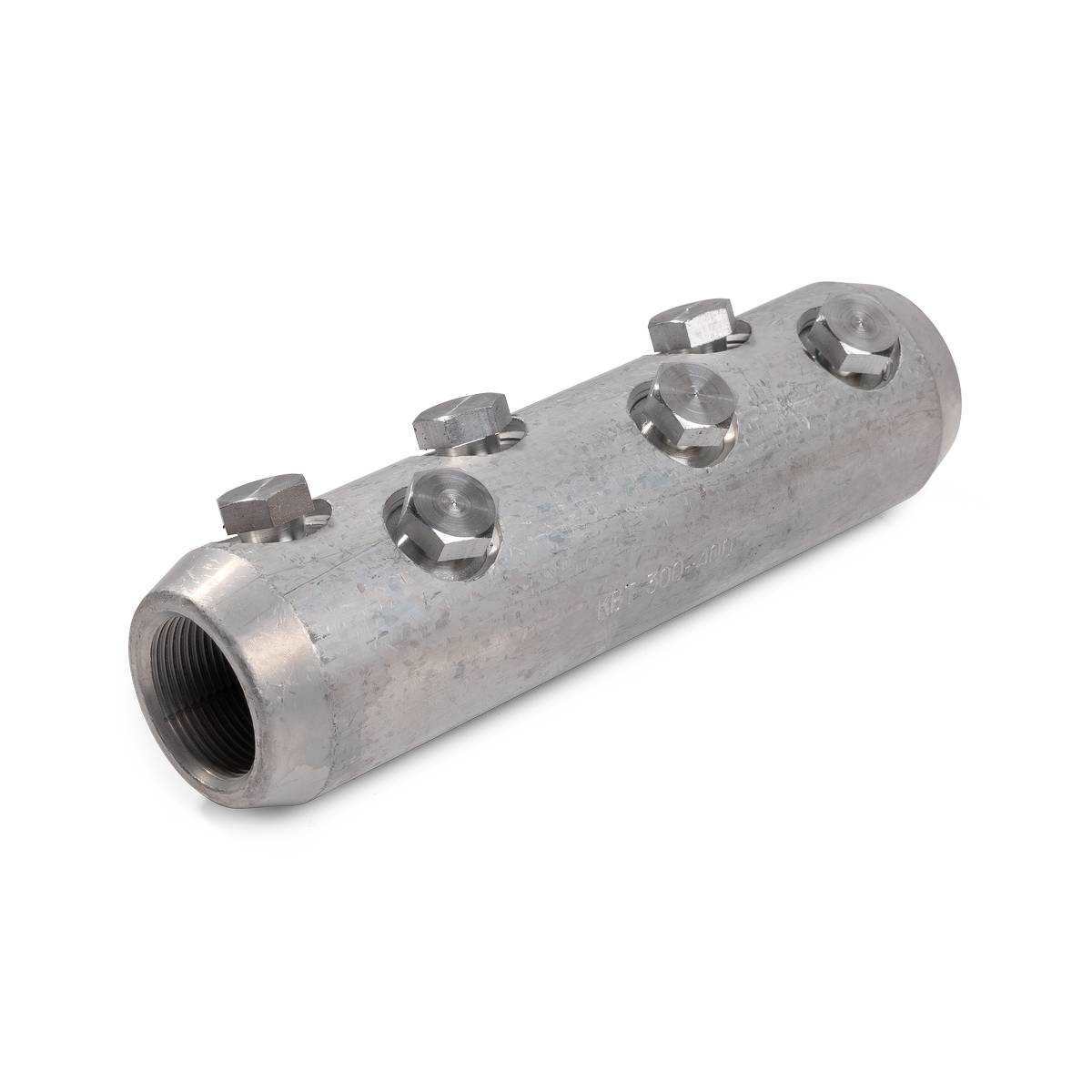

83725
|
6СБП-300/400 | 20 | 300/400 | 1/2/3/4/5/6 | без покрытия | алюминиевый сплав | срывные болты |
| SKU | товарные позиции | L | L₁ | d | d₁ | N |
|---|---|---|---|---|---|---|
|
67039
|
4СБП-35/50 | 72 | 33 | 21 | 11 | 10 |
|
67040
|
4СБП-70/120 | 94 | 45.5 | 27 | 14.9 | 14 |
|
67041
|
4СБП-150/240 | 107 | 52 | 37 | 20.4 | 14 |
|
83725
|
6СБП-300/400 | 162 | 75 | 42 | 26 | 14 |
| SKU | товарные позиции | .stp |
|---|---|---|
|
67039
|
4СБП-35/50 | |
|
67040
|
4СБП-70/120 | |
|
67041
|
4СБП-150/240 | |
|
83725
|
6СБП-300/400 |
Нельзя однозначно сказать, что лучше использовать в кабельных муфтах – болтовые наконечники и соединители или под опрессовку. И то, и другое одинаково приемлемо для использования в кабельных муфтах, несмотря на то, что эти виды наконечников и соединителей имеют отличия. Основное отличие заключается в методе монтажа. Наконечники и гильзы под опрессовку монтируются на жилу методом опрессовки. Болтовые наконечники и соединители — c помощью прижимных болтов со срывающейся головкой. Болтовые наконечники и соединители значительно дороже, чем наконечники и гильзы под опрессовку. Кроме того, болтовые наконечники и соединители имеют большие габаритные размеры (внутренний и внешний диаметры корпуса). Однако, при этом, болтовые наконечники и соединители являются мультиразмерными и рассчитаны на диапазон сечений, который совпадает с диапазоном сечений кабельных термоусаживаемых муфт. Таким образом, при комплектации кабельных муфт болтовыми наконечниками и соединителями сохраняется мультиразмерность.
Число крепежных болтов — очень важный параметр для болтовых наконечников и соединителей. Чем больше количество болтов на один наконечник или соединитель, тем надежнее будет контактное соединение и подключение. Болтовые наконечники и соединители, присутствующие на российском рынке делятся на два типа: наконечники, имеющие по 1-му болту (соответственно, 2 болта для соединителей) и наконечники, имеющие по 2 болта (4 болта для соединителей). Существует также определенная зависимость числа болтов от сечения кабеля: чем больше сечение жилы, тем большее требуется количество болтов. Например, если наконечники и соединители на диапазон сечений 150/240 мм² имеют только один болт (и, соответственно, соединители — всего лишь 2 крепежных болта), этого явно недостаточно для обеспечения необходимой механической прочности и требуемых электрических параметров.
Нет. При использовании болтовых наконечников и соединителей на напряжение 35 кВ требуется не только создание хорошего контакта, но и выравнивание напряженности электрического поля, оказывающего сильное влияние на работу контактного соединения при таком напряжении. Для создания плавного перехода от жилы к корпусу болтового наконечника/соединителя, торцевая фаска должна быть достаточно большой, а отверстие в корпусе — центрально симметричным, чтобы не допустить смещение жилы по отношению к корпусу и, тем самым, не вызвать локальную напряженность электрического поля. Для напряжения 20 и 35 кВ заводом «КВТ» была разработана специальная линейка болтовых наконечников и соединителей НБЕ-35 и СБЕ-35, удовлетворяющих этим требованиям. Серия 35кВ также отличается от наконечников и соединителей рассчитанных до 10 кВ материалом самих болтов: латунь вместо из алюминиевого сплава и наличием смазки электротехнической пастой.
Набор гаечных ключей – это явно не тот инструмент, которым можно затягивать и срывать болтовые головки с наконечников. Подойдет набор торцевых шестигранных головок с трещоткой. Помимо этого, потребуется также специальная струбцина для фиксации и удержания наконечников и соединителей в процессе монтажа и срыва головок. Все необходимые инструменты для монтажа болтовых наконечников и соединителей: ключ-трещотка, сменные головки с внутренним шестигранником и струбцина объединены в профессиональном наборе НМБ-6 (КВТ). Набор упакован в удобную тканевую сумку для переноски и является беспроигрышной инвестицией для кабельщиков – монтажников.
Наличие или отсутствие выступов во многом зависит от конструкции самих болтов. В случае, если «тело» болта с нарезанной резьбой имеет всего одну глубокую проточку (так называемую «срывную шейку») в месте предполагаемого срыва головки, то почти наверняка после срыва головки останется выступ. Особенно часто это будет проявляться при монтаже кабелей с максимальным сечением из того диапазона, на который рассчитан соединитель или наконечник. Кроме того, некачественный материал или неправильно рассчитанное усилие срыва головки, а также любые отклонения в диаметре срывной шейки могут привести к преждевременному срыву и выступам оставшимся на поверхности. Поэтому в случае болтовых наконечников и соединителей, как ни в каких других электротехнических изделиях, прежде всего, важно выбирать поставщика, обладающего необходимым парком современного высокоточного оборудования и способного соблюсти строгие технологические требования. Например, в болтовых наконечниках и соединителях производства «КВТ», многоуровневая конструкция болтов заложена уже в качестве базовой. Наличие не одной, а нескольких срывных шеек обеспечивает срыв болтов вровень или ниже поверхности корпуса.
В случае если по тем или иным причинам монтажник встретился с проблемой выступающих болтов после срыва головок, то необходимы следующие действия:
– для наконечников и соединителей на напряжение 1 и 10 кВ достаточно обточить и сгладить напильником острые режущие кромки на сорванной поверхности болта. Таким образом, чтобы усаживаемая впоследствии термоусадочная трубка налезла на соединение и не повреждалась после монтажа. Перед усадкой трубки необходимо тщательно убрать все металлические опилки.
– для наконечников и соединителей на напряжение 20 и 35 кВ никаких выступов быть не должно. Неровности и выступы должны быть зашлифованы вровень с поверхностью корпуса. Перед усадкой термоусаживаемой трубки необходимо тщательно убрать и удалить все металлические опилки.
Выбор конструкции болтового наконечника зависит от многих факторов. Наконечник с размещением лопатки по центру корпуса относительно центральной оси, ограничен длиной лопатки относительно ширины токопроводящей шины. Если расстояние до крепежного отверстия на шине больше, чем длина лопатки наконечника — подключить последний не представляется возможным.
При расположении лопатки под углом относительно плоскости корпусной части наконечника и, соответственно, самой жилы, возникают сложности при подключении, связанные с необходимостью изгиба кабельных жил, а в ограниченном пространстве щитового устройства подобное вообще бывает невозможно.
Если лопатка наконечника «с выносом», то есть, смещена относительно центральной оси и расположена ниже корпуса, то нет ограничений по ширине шины, и отсутствует необходимость изгибать жилы кабеля. Наконечник с такой конструкцией лопатки не имеет никаких ограничений.
Зубчатый рельеф, выточенный на внутренней, цилиндрической поверхности болтовых наконечников и соединителей выполняет несколько важных функций:
– увеличение механической прочности контактного соединения с жилой
– разрушение оксидного слоя на поверхности алюминиевых жил кабеля
– увеличение общей площади контактной поверхности кабельных жил с корпусом болтовых наконечников/соединителей
Нельзя. Необходимые электрические и механические характеристики контактного соединения, делающие его работоспособным, достигаются правильно подобранным моментом срыва болтовых головок. Если головка не сорвана, это означает, что требуемое усилие еще не достигнуто и соединение не может быть надежным. А если головка сорвалась, то повторное использование болтового наконечника или соединителя становиться невозможным.
Технология монтажа в обоих типах наконечников идентична: крепеж на жилах кабеля осуществляется при помощи болтов (винтов) со срывными головками. Есть небольшие отличия в геометрических размерах и диапазонах сечений. В линейке «GPH» представлены две серии винтовых наконечников: экономная и стандартная. Различие между двумя сериями — в количестве болтов на один наконечник. В эконом серии «GPH» — это один болт на наконечник, в стандартной — по два болта (и соответственно 4 болта на гильзу). Все болтовые наконечники НБЕ/СБЕ производства «КВТ» имеют по два болта. Расположение болтов в «Евро-серии» не рядное, а под углом в 50° так же как в наконечниках «GPH». Прочие параметры, такие как форма, материал, из которого изготавливается наконечник; механическая прочность и контактное сопротивление наконечников «КВТ», аналогичны наконечникам, выпускаемым немецкой компанией «GPH».
Соединители СБП – новая разработка завода «КВТ», специализированные кабельные гильзы с рядным расположением болтов со срывными головками. Предназначены для соединения кабельных жил жил с изоляцией из сшитого полиэтилена любого типа (круглых и секторных, моножильных и многопроволочных, медных и алюминиевых) на напряжение до 20кВ включительно.
В отличие от моноразмерных кабельных наконечников и гильз под опрессовку, болтовые наконечники и соединители перекрывают широкий диапазон сечений и могут быть использованы для монтажа на несколько размеров кабеля. Эта особенность обусловила популярность использования болтовых наконечников и соединителей в комплектации термоусаживаемых муфт.
Завод «КВТ» - единственное производство в России серийно выпускающее не только сами термоусаживаемые муфты, но и все типы кабельных наконечников и соединителей.
Полностью автоматизированные линии позволили добиться высокой скорости изготовления наконечников и соединителей и уменьшения их стоимости. Ультрасовременные станки-роботы с ЧПУ гарантируют стабильно превосходное качество и точно выверенные размеры всей партии продукции, а также исключают возможное влияние человеческого фактора при производстве.
Отверстие для ввода кабельной жилы в болтовых соединителях СБП размещено центрально-симметрично относительно оси корпуса для обеспечения равномерного распределения электрического поля. Вся внутренняя цилиндрическая поверхность соединителей «КВТ» имеет зубчатый рельеф для увеличения площади электрического контакта и механической прочности между гильзой и кабельной жилой. Конструкция предусматривает наличие внутренней перегородки, определяющей глубину захода кабельных жил. При монтаже на алюминиевые кабели зубчатая поверхность врезается в жилу кабеля, разрушая оксидный поверхностный слой.
В отличие от дешевых аналогов все болтовые соединители «КВТ» оснащены 4-мя и 6-ю (начиная с сечения 300 мм2) болтами, что позволяет обеспечить высокую механическую прочность соединения и качественный электрический контакт. Особая конструкция болтов «КВТ» предусматривает наличие не одной, а двух срывных шеек с предустановленными моментами срыва головок. Благодаря двухуровневому расположению шеек, срыв головки болта всегда происходит вровень, либо ниже поверхности корпуса наконечника. Это избавляет от необходимости зашлифовки острых кромок, образующихся после срыва болтов с одной шейкой, и существенно сокращает время монтажа.
Болтовые соединители «КВТ» выполнены из специального алюминиевого сплава, обладающего высокой электрической проводимостью и механической прочностью.
Все болтовые наконечники и соединители производства «КВТ» имеют штампованную маркировку с указанием диапазона сечений.
