продукция металлорукав и фитинги металлорукав Р3-ЦХ

Металлорукав из оцинкованной стали

тип: Р3-ЦХ

Предназначен для:
- организации скрытой и открытой проводки кабеля и проводов
- защиты от механических повреждений
Материал: стальная оцинкованная лента
Покрытие: отсутствует
Уплотнение: хлопчатобумажная нить
Температура эксплуатации: от -60°С до +120°С
Степень защиты: IP40
Степень защиты от наружного механического удара: IK07
Благодаря особой гибкости обеспечивает максимальный угол поворота при монтаже
Устойчивость к UV излучению
Стойкость к бензину, маслам, разбавленным кислотам и щелочам
Для наружной и внутренней установки
Совместимость с фитингами Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР

Подбор фитингов для металлорукава производства «FORTISFLEX»

ТД КВТ Металлорукав из оцинкованной стали - Р3-ЦХ

Товарные позиции
Размерные характеристики
Технические характеристики
Документация на продукцию
Сопутствующие товары

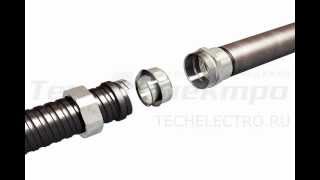

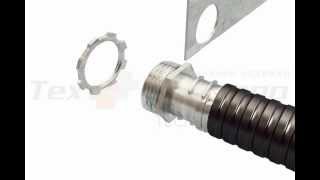

Видеообзор

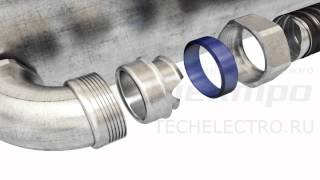

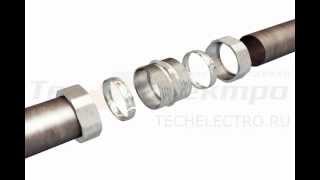

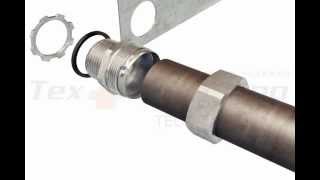

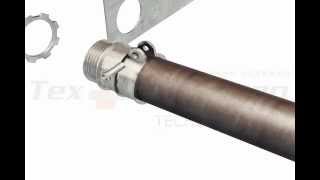

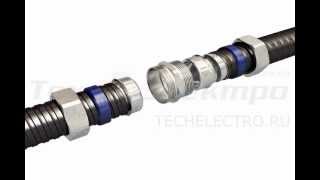

Дополняющие видео

товарные позиции	фото	Арт.	Тип упаковки	Кол-во ед. в упаковке	ед.	кратность/ мин. норма отпуска	РРЦ
товарные позиции	Р3-ЦХ 8^(Fortisflex)	Арт.	Тип упаковки	Кол-во ед. в упаковке	ед.	кратность/ мин. норма отпуска	РРЦ	41410	бухта	100	м	100	44.88
Р3-ЦХ 10^(Fortisflex)		40801	бухта	100	м	100	61.74
Р3-ЦХ 12^(Fortisflex)		40802	бухта	100	м	100	64.17
Р3-ЦХ 15^(Fortisflex)		88340	бухта	50	м	50	71.28
РЗ-ЦХ 16^(Fortisflex)		87707	бухта	50	м	50	80.25
Р3-ЦХ 18^(Fortisflex)		40804	бухта	50	м	50	83.12
Р3-ЦХ 20^(Fortisflex)		42429	бухта	50	м	50	88.98
Р3-ЦХ 22^(Fortisflex)		40812	бухта	50	м	50	104.6
Р3-ЦХ 25^(Fortisflex)		40813	бухта	50	м	50	119.68
Р3-ЦХ 32^(Fortisflex)		40814	бухта	25	м	25	181.37
Р3-ЦХ 38^(Fortisflex)		40815	бухта	25	м	25	257.1
Р3-ЦХ 50^(Fortisflex)		40816	бухта	15	м	15	301.42
Р3-ЦХ 60^(Fortisflex)		46692	бухта	15	м	15	493.07
Р3-ЦХ 75^(Fortisflex)		46694	бухта	8	м	8	831.4
Р3-ЦХ 100^(Fortisflex)		46695	бухта	8	м	8	1560.35

всего позиций: 15

товарные позиции	фото	D	d
товарные позиции	Р3-ЦХ 8^(Fortisflex)		7.8	8
Р3-ЦХ 10^(Fortisflex)		12.9	9.7
Р3-ЦХ 12^(Fortisflex)		14.1	11.3
Р3-ЦХ 15^(Fortisflex)		17.1	14.3
РЗ-ЦХ 16^(Fortisflex)		17.4	14.5
Р3-ЦХ 18^(Fortisflex)		20.2	17.4
Р3-ЦХ 20^(Fortisflex)		22.4	19.6
Р3-ЦХ 22^(Fortisflex)		24.1	21.3
Р3-ЦХ 25^(Fortisflex)		27.6	24.8
Р3-ЦХ 32^(Fortisflex)		36.3	32.6
Р3-ЦХ 38^(Fortisflex)		43.4	39.2
Р3-ЦХ 50^(Fortisflex)		55.3	52.6
Р3-ЦХ 60^(Fortisflex)		68	55
Р3-ЦХ 75^(Fortisflex)		83	73
Р3-ЦХ 100^(Fortisflex)		108	98

товарные позиции	фото	Материал	Номинальный диаметр, мм	Внутренний диаметр, мм	Наружный диаметр, мм	Уплотнение	Минимальный радиус изгиба, мм	Прочность на разрыв, Н	Степень защиты от влаги и пыли
товарные позиции	Р3-ЦХ 8^(Fortisflex)		стальная оцинкованная лента	8	7.8	11.6	х/б нить	25	300	IP 40
Р3-ЦХ 10^(Fortisflex)		стальная оцинкованная лента	10	9.7	12.9	х/б нить	30	300	IP 40
Р3-ЦХ 12^(Fortisflex)		стальная оцинкованная лента	12	11.3	14.1	х/б нить	40	300	IP 40
Р3-ЦХ 15^(Fortisflex)		стальная оцинкованная лента	15	14.3	17.1	х/б нить	48	450	IP 40
РЗ-ЦХ 16^(Fortisflex)		стальная оцинкованная лента	16	14.5	17.4	х/б нить	48	450	IP 40
Р3-ЦХ 18^(Fortisflex)		стальная оцинкованная лента	18	17.4	20.2	х/б нить	55	450	IP 40
Р3-ЦХ 20^(Fortisflex)		стальная оцинкованная лента	20	19.6	22.4	х/б нить	60	450	IP 40
Р3-ЦХ 22^(Fortisflex)		стальная оцинкованная лента	22	21.3	24.1	х/б нить	64	450	IP 40
Р3-ЦХ 25^(Fortisflex)		стальная оцинкованная лента	25	24.8	27.6	х/б нить	75	450	IP 40
Р3-ЦХ 32^(Fortisflex)		стальная оцинкованная лента	32	32.6	36.3	х/б нить	96	650	IP 40
Р3-ЦХ 38^(Fortisflex)		стальная оцинкованная лента	38	39.2	43.4	х/б нить	160	650	IP 40
Р3-ЦХ 50^(Fortisflex)		стальная оцинкованная лента	50	52.6	55.3	х/б нить	200	650	IP 40
Р3-ЦХ 60^(Fortisflex)		стальная оцинкованная лента	60	55	68	х/б нить	252	950	IP 40
Р3-ЦХ 75^(Fortisflex)		стальная оцинкованная лента	75	73	83	х/б нить	300	650	IP 40
Р3-ЦХ 100^(Fortisflex)		стальная оцинкованная лента	100	98	108	х/б нить	400	950	IP 40
