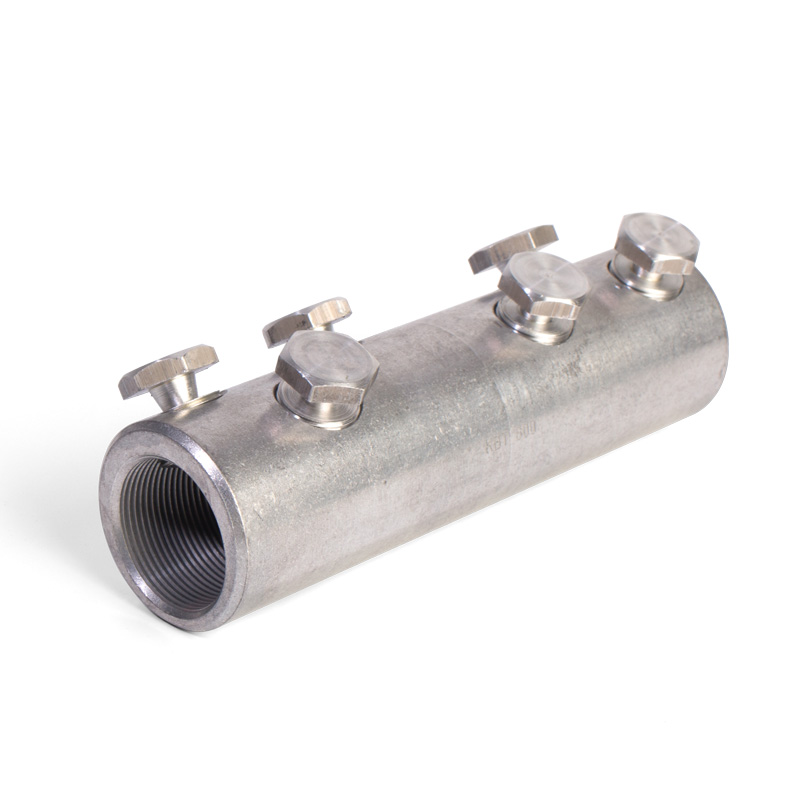

Соединители болтовые с угловым расположением болтов. Евросерия

Соединители болтовые с угловым расположением болтов. Евросерия
Тип:6СБЕ
(ТУ 3449-009-97284872-2006)
  • Предназначены для соединения любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных
  • Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля
  • Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения
  • Эксцентриковое отверстие под кабельную жилу в корпусе соединителя
  • Рабочее напряжение: до 10 кВ
  • Материал корпуса и болтов: специальный алюминиевый сплав
  • Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
  • Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя
  • Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
  • Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения
  • На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
  • Инструмент для монтажа: набор НМБ-6 (КВТ)
  • Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
  • Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт

Описание и особенности продукта

Соединители СБЕ – универсальные кабельные гильзы евросерии с Х-образным (угловым)  расположением болтов со срывными головками в соответствии с европейскими стандартами. Предназначены для соединения кабельных жил любого типа (круглых и секторных, моножильных и многопроволочных, медных и алюминиевых) на напряжение до 10кВ включительно.

В отличие от моноразмерных кабельных наконечников и гильз под опрессовку, болтовые наконечники и соединители перекрывают широкий диапазон сечений и могут быть использованы для монтажа на несколько размеров кабеля. Эта особенность обусловила популярность использования болтовых наконечников и соединителей в комплектации термоусаживаемых муфт. По умолчанию, в стандартной комплектации кабельных муфт производства «КВТ» используются наконечники и соединители с рядным расположением болтов (типы НБ и СБ). При необходимости, муфты также могут быть укомплектованы соединителями евро-серии с угловым расположением болтов (типы НБЕ и СБЕ).

Завод «КВТ» - единственное производство в России серийно выпускающее не только сами термоусаживаемые муфты, но и все типы кабельных наконечников и соединителей.

Полностью автоматизированные линии позволили добиться высокой скорости изготовления наконечников и соединителей и уменьшения их стоимости. Ультрасовременные станки-роботы с ЧПУ гарантируют стабильно превосходное качество и точно выверенные размеры всей партии продукции, а также исключают возможное влияние человеческого фактора при производстве.

Расположение болтов под углом 50° относительно друг друга значительно увеличивает площадь пятна контакта кабельной жилы с наконечником, повышая качество всего соединения и уменьшая вероятность его выхода из строя в случае возникновения аварийных ситуаций.

Отверстие для ввода кабельной жилы в болтовых соединителях СБЕ смещено относительно центральной оси для обеспечения необходимых прочностных характеристик в зоне крепежа болтов. Вся внутренняя цилиндрическая поверхность соединителей «КВТ» имеет зубчатый рельеф для увеличения площади электрического контакта  и механической прочности между гильзой и кабельной жилой. Конструкция предусматривает наличие внутренней перегородки, определяющей глубину захода кабельных жил. При монтаже на алюминиевые кабели зубчатая поверхность врезается в жилу кабеля, разрушая оксидный поверхностный слой.

В отличие от дешевых аналогов все болтовые соединители «КВТ» оснащены 4-мя и 6-ю (начиная с сечения 300 мм²) болтами, что позволяет обеспечить высокую механическую прочность соединения и качественный электрический контакт. Особая конструкция болтов «КВТ» предусматривает наличие не одной, а двух срывных шеек с предустановленными моментами срыва головок. Благодаря двухуровневому расположению шеек, срыв головки болта всегда происходит вровень, либо ниже поверхности корпуса наконечника. Это избавляет от необходимости зашлифовки острых кромок, образующихся после срыва болтов с одной шейкой, и существенно сокращает время монтажа.

Болтовые соединители «КВТ» выполнены из специального алюминиевого сплава, обладающего высокой электрической проводимостью и механической прочностью.

Все болтовые наконечники и соединители производства «КВТ» имеют штампованную маркировку с указанием диапазона сечений.

товарные позиции кол-во болтов Диапазон сечений (мм²) Размеры (мм) ед. код товара мин. норма отп. кр.опт опт м.опт
L L₂ d d₁ N
6СБЕ-300/400(КВТ) 6 300-400 140 68.5 37 26 19 шт 65805 1 768.40 883.66 1,060.39
6СБЕ-500/630(КВТ) 6 500-630 190 87 48 35 24 шт 65806 1 1,099.26 1,264.15 1,516.98
6СБЕ-800(КВТ) 6 800 200 90 56 40 24 шт 69489 1 3,031.88 3,486.66 4,184.00

всего позиций: 3
