Наконечники болтовые с рядным расположением болтов

Наконечники болтовые с рядным расположением болтов
Тип:НБ
(ТУ 3449-009-97284872-2006)
  • Предназначены для оконцевания любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных
  • Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля
  • Рядное расположение болтов на корпусе наконечника
  • Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
  • Рабочее напряжение: до 10 кВ
  • Материал корпуса и болтов: специальный алюминиевый сплав
  • Покрытие: без покрытия
  • Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
  • Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
  • Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
  • Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
  • На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
  • Инструмент для монтажа: набор НМБ-6 (КВТ)
  • Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
  • Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт

Описание и особенности продукта

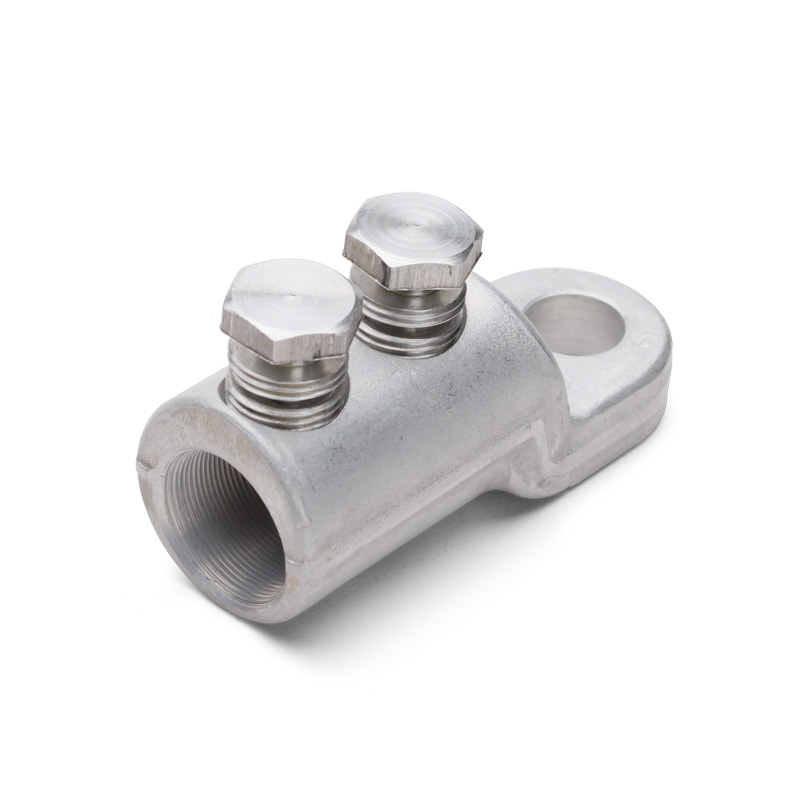

Наконечники НБ – универсальные кабельные наконечники с рядным расположением болтов со срывными головками. Предназначены для оконцевания кабельных жил любого типа (круглых и секторных, моножильных и многопроволочных, медных и алюминиевых) на напряжение до 10кВ включительно.

В отличие от моноразмерных кабельных наконечников и гильз под опрессовку, болтовые наконечники и соединители перекрывают широкий диапазон сечений и могут быть использованы для монтажа на несколько размеров кабеля. Эта особенность обусловила популярность использования болтовых наконечников и соединителей в комплектации термоусаживаемых муфт. По умолчанию, в стандартной комплектации кабельных муфт производства «КВТ» используются наконечники и соединители с рядным расположением болтов (типы НБ и СБ). При необходимости, муфты также могут быть укомплектованы наконечниками евро-серии с угловым расположением болтов (типы НБЕ и СБЕ).

Завод «КВТ» - единственное производство в России серийно выпускающее не только сами термоусаживаемые муфты, но и все типы кабельных наконечников и соединителей.

Полностью автоматизированные линии позволили добиться высокой скорости изготовления наконечников и соединителей и уменьшения их стоимости. Ультрасовременные станки-роботы с ЧПУ гарантируют стабильно превосходное качество и точно выверенные размеры всей партии продукции, а также исключают возможное влияние человеческого фактора при производстве.

Отверстие для ввода кабельной жилы в болтовых наконечниках НБ смещено относительно центральной оси для обеспечения необходимых прочностных характеристик в зоне крепежа болтов. Вся внутренняя цилиндрическая поверхность наконечников КВТ имеет зубчатый рельеф для увеличения площади электрического контакта  и механической прочности между наконечником и кабельной жилой. При монтаже на алюминиевые кабели зубчатая поверхность врезается в жилу кабеля, разрушая оксидный поверхностный слой. Лопатка болтовых наконечников смещена относительно центральной оси корпуса, что обеспечивает удобство при подключении кабельной линии к шинам щитовых устройств.

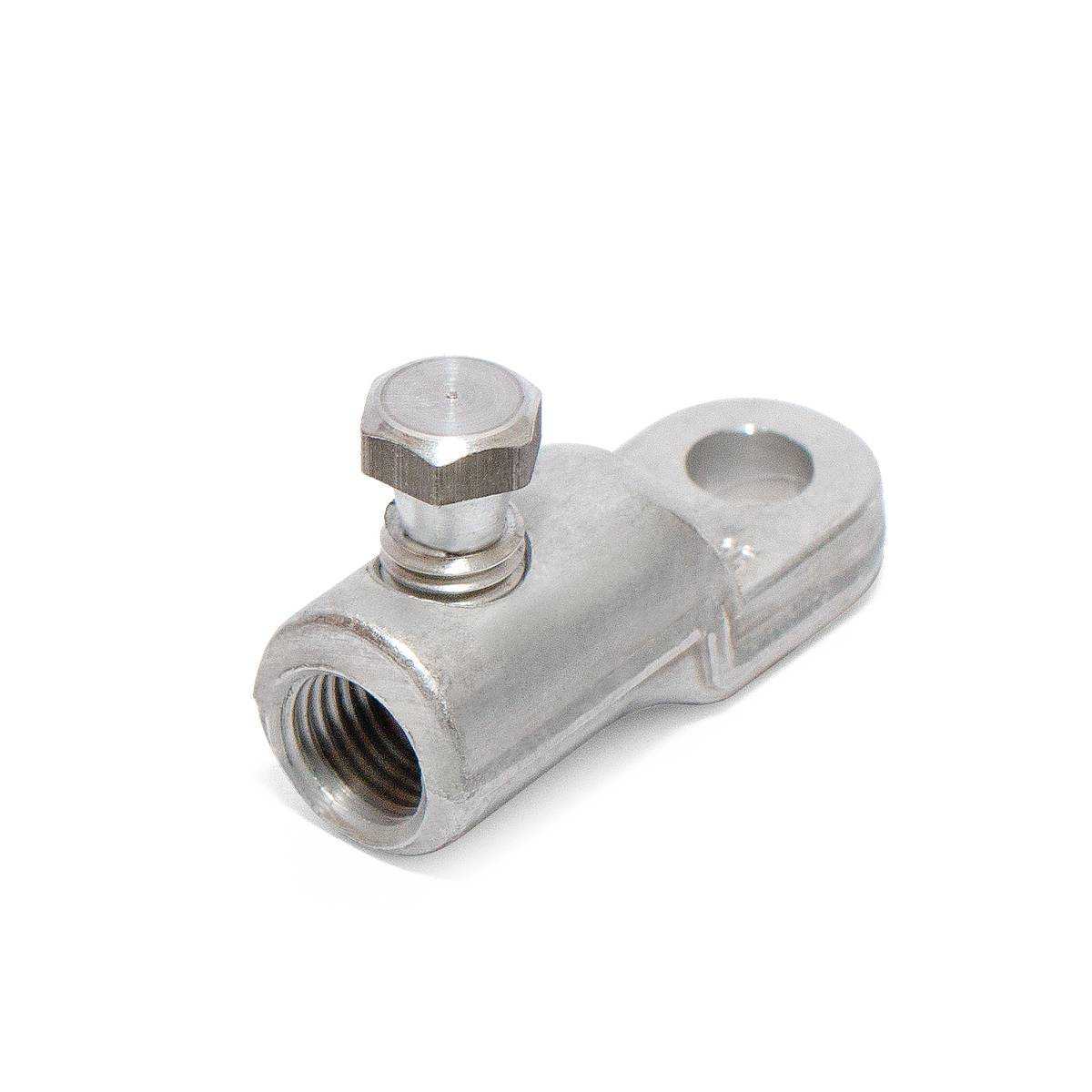

В отличие от дешевых аналогов все болтовые наконечники «КВТ» (кроме самого маленького размера на диапазон 10-25мм2) оснащены 2-мя и 3-мя (начиная с сечения 300 мм2) болтами, что позволяет обеспечить высокую механическую прочность соединения и качественный электрический контакт. Особая конструкция болтов «КВТ» предусматривает наличие не одной, а двух срывных шеек с предустановленными моментами срыва головок. Благодаря двухуровневому расположению шеек, срыв головки болта всегда происходит вровень, либо ниже поверхности корпуса наконечника. Это избавляет от необходимости зашлифовки острых кромок, образующихся после срыва болтов с одной шейкой, и существенно сокращает время монтажа.

Болтовые наконечники «КВТ» выполнены из специального алюминиевого сплава, обладающего высокой электрической проводимостью и механической прочностью.

Все болтовые наконечники и соединители производства «КВТ» имеют штампованную маркировку с указанием диапазона сечений.

товарные позиции кол-во болтов Диапазон сечений (мм²) Размеры (мм) ед. код товара мин. норма отп. кр.опт опт м.опт
D L L₁ L₂ F S d d₁ N
1НБ-10/25(КВТ) 1 10-25 6.4 38 15.2 18 6.5 6 13 8 8 шт 65908 10 71.69 82.45 98.93
2НБ-25/50(КВТ) 2 25-50 10.5 60 21.5 32 9.5 8 19 11 12 шт 65817 10 131.62 151.36 181.63
2НБ-70/120(КВТ) 2 70-120 13 80 26.5 46 13.5 12 27 17 17 шт 65818 10 169.63 195.07 234.09
2НБ-150/240(КВТ) 2 150-240 17 98 34.5 53 15.5 14 37 25 19 шт 65819 5 229.36 263.77 316.52

всего позиций: 4
